Signaalomvormer PCE-SCI-D

Best.nr.: PCE-SCI-D
EAN:
160,90 €
194,69 €
Prijzen zijn netto, exclusief BTW en 12,95 € netto verzendkosten
PCE-SCI-D
Levertijd: 1-2 werkdagen

Beschrijving

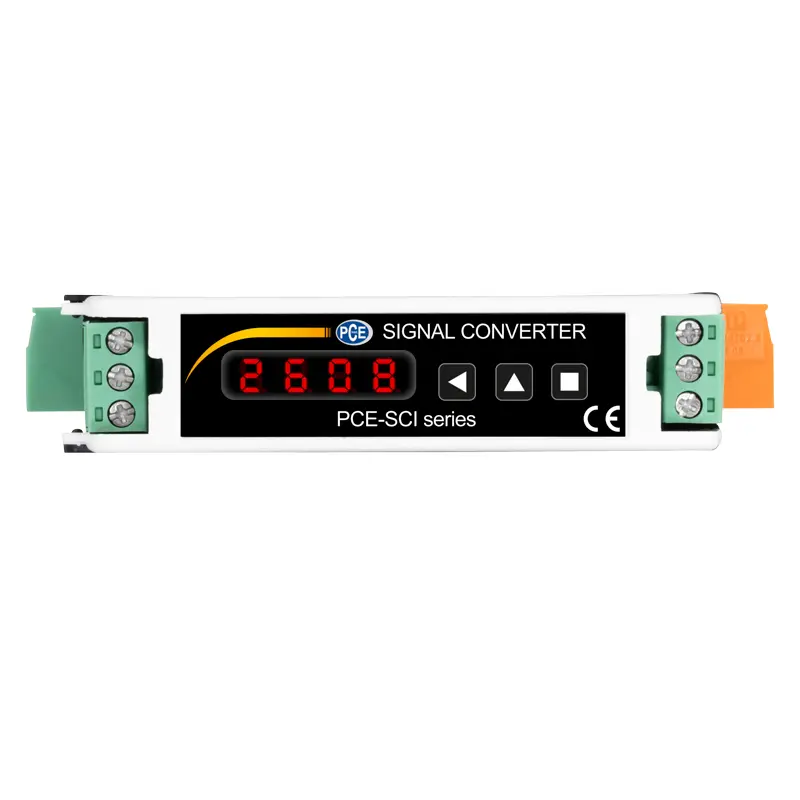

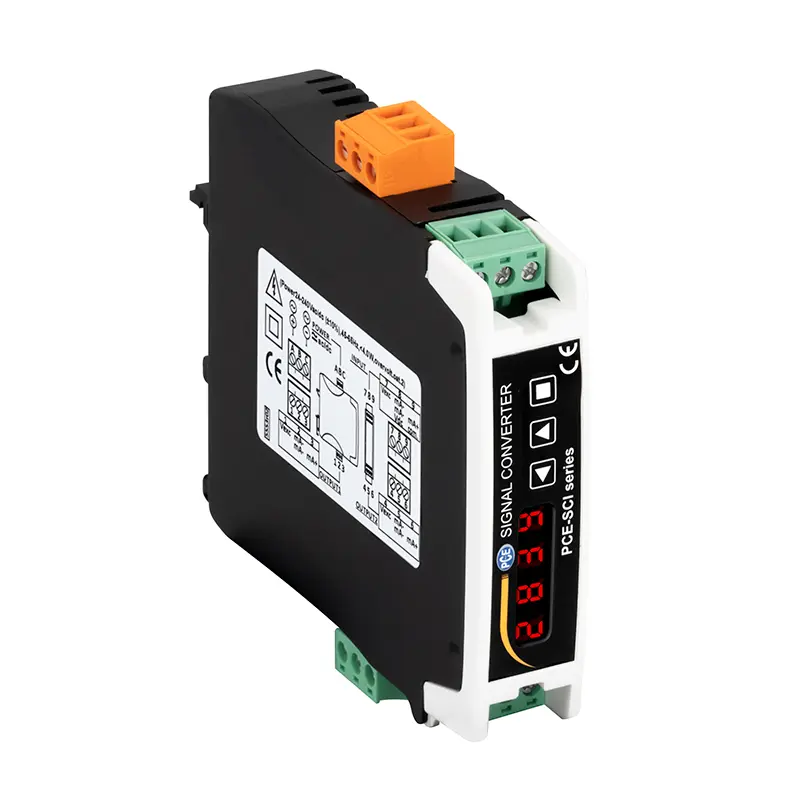

Configureerbare signaalomvormer voor elektrische signalen / configureerbaar via 2 knoppen en 7-segments display / wachtwoordfunctie

De configureerbare signaalomvormer voor elektrische signalen is een signaalverdubbelaar en signaalomvormer voor processignalen. Hij kan een 4 ... 20 mA en 0 ... 10 V DC signaal op de ingang worden gezet. De configureerbare signaalomvormer voor elektrische signalen levert indien nodig een excitatiespanning. Hij heeft 2 uitgangen, waarbij uitgang 1 permanent is ingesteld op 4 ... 20 mA en uitgang 2 op 4 ... 20 mA of 0 ... 10 V DC kan worden ingesteld. Hij heeft ook een viervoudige isolatie tussen de voeding, het ingangssignaal, uitgang 1 en uitgang 2.

De isolatie van het stroomcircuit voorkomt aardlussen en de verspreiding van spanningspieken, waardoor apparaten en de signaalintegriteit worden beschermd. Het configuratiesysteem (cijfers en toetsenbord) is toegankelijk achter de voorklep voor eenvoudige en snelle configuratie. De signaalduplicator heeft een "wachtwoord"-functie om de toegang tot de configuratie te vergrendelen. De configureerbare isolerende signaalomzetter voor elektrische signalen is ontworpen voor industrieel gebruik, met de mogelijkheid tot integratie in een groot aantal toepassingen, lagere kosten, uitstekende kwaliteit en optionele aanpassing van het apparaat voor individueel gebruik.

Kenmerken

- Dupliceert analoge signalen
- 4 ... 20 mA en 0 ... 10V
- Snelle configuratie via 2 knoppen

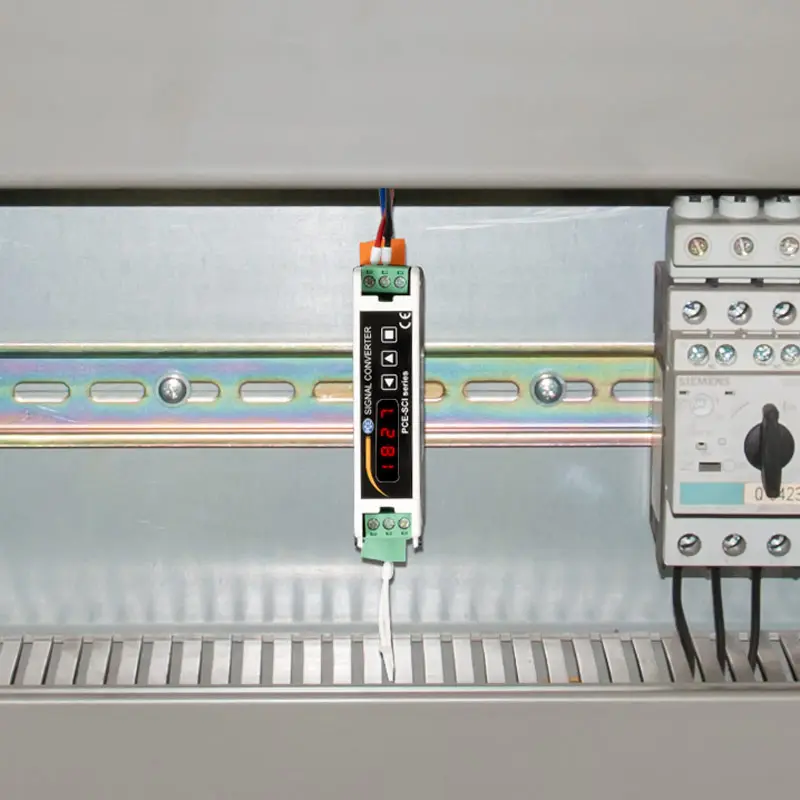

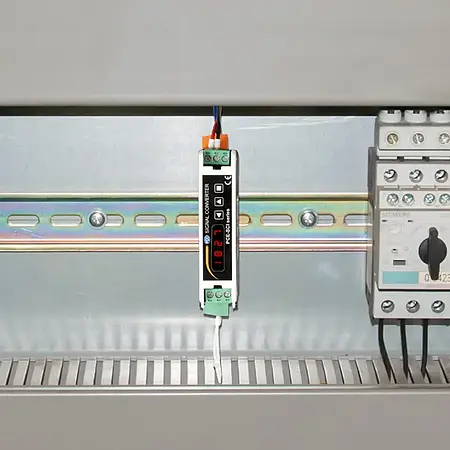

- Montage op DIN rail
- Voeding 24 ... 250 V AC/DC


Specificaties

Proces Stroom



Meetbereik

+4 mA ... +20 mA

Nauwkeurigheid

0.3 % van Mb

Overbelast

25mA

Signaal Type

actief, passief

Impedantie

<2 Vdc spanningsval op klemmen

Reactie

<300 ms (0 ... 99% signaal)





Proces Voltage



Meetbereik

0 V gelijkstroom ... +10 V gelijkstroom

Nauwkeurigheid

0.3 % van Mb

Overbelast

25 V gelijkstroom

Signaal Type

actief, passief

Impedantie

groter dan 1 MΩ

Reactie

<300 ms (0 ... 99% signaal)





Algemene technische gegevens



Type display

7 segment, 2 cijfers

Veiligheidsnorm

KAT II / 300V

Beschermingsklasse (apparaat)

IP30

Voeding

24 ... 240 V DC ±10%, 45 ... 65 Hz, geïsoleerd

Gewicht

126 gr

Afmetingen (L x B x H)

110 x 22 x 118 mm

Servicevoorwaarden

0 ... 50 °C , 95 % RV

Opslag

-20 ... 70 °C , 95 % RV

Talen van de gids

Engels

Leveromvang

1 x PCE-SCI-D configureerbare signaalomvormer
1 x gebruiksaanwijzing
