Signaal

ingangsbereik

Nauwkeurigheid

bij 25 °C

Gevoeligheid in
mV/ V bij 5 V

Gevoeligheid in
mV/V bij 10 V

0 ... 100 mV DC

± 0,05 % van meetbereik

20 mV/V

10 mV/V

0 ... 30 mV DC

± 0,05 % van meetbereik

6 mV/V

3 mV/V

0 ... 20 mV DC

± 0,05 % van meetbereik

4 mV/V

2 mV/V

0 ... 15 mV DC

± 0,05 % van meetbereik

3 mV/V

1,5 mV/V

0 ... 10 mV DC

± 0,05 % van meetbereik.

2 mV/V

1 mV/V

0 ... 5 mV DC

± 0,05 % van meetbereik.

1 mV/V

0,5 mV/V

Maximale ingangsspanning

30 V in alle meetbereiken

Voedingsspanning meetcellen

5 V of 10 V

Maximaler stroom

140 mA

Maximaal aantal meetcellen
(bij 350 Ohm meetcellen, anders max. 140 mA)

5 V voeding: 1 ... 8 meetcellen
10 V voeding: 1 ... 4 meetcellen

Display

6-cijfer 7-segment LED-display

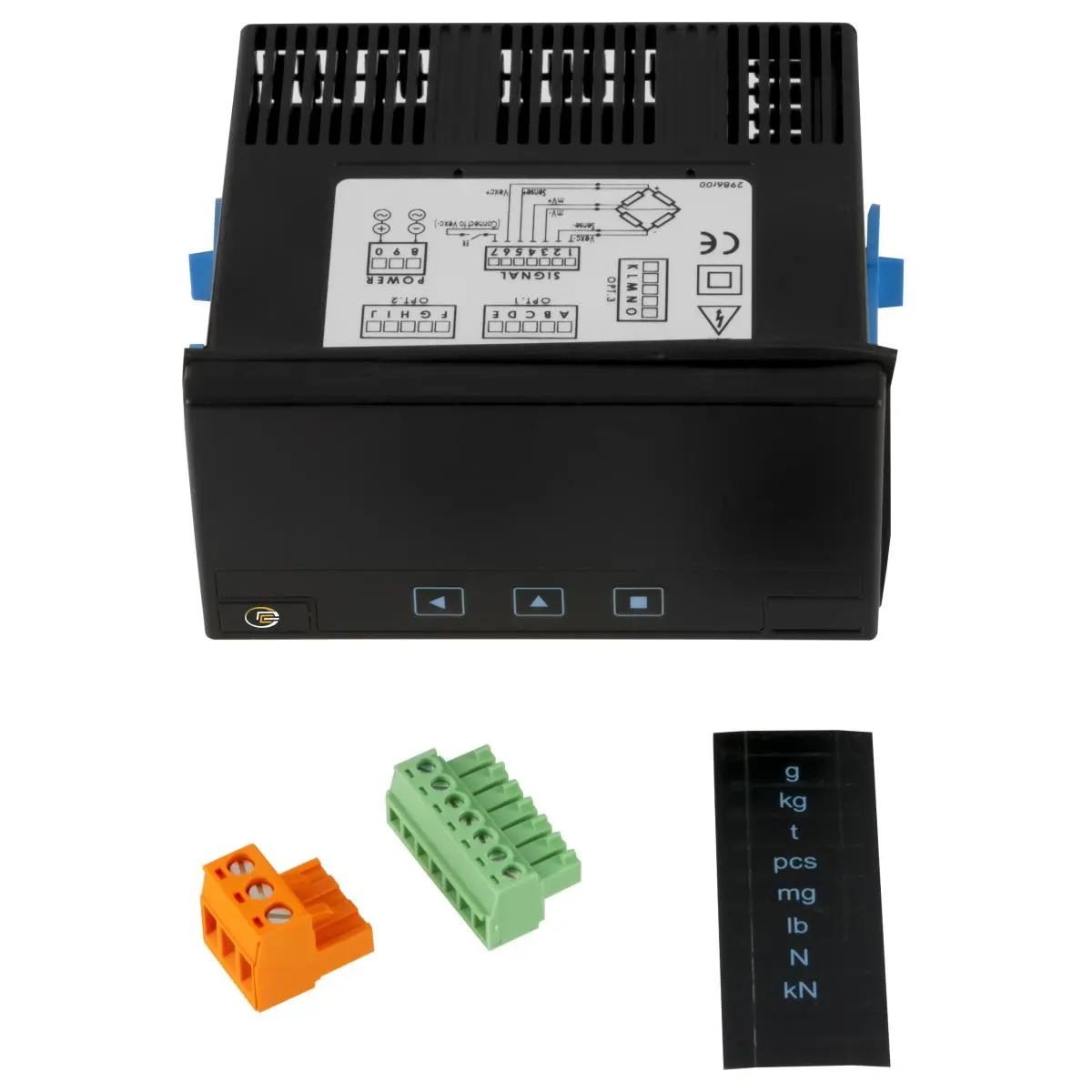

Eenheden (in te stellen door bediener)

g, kg, t, pcs, mg, lb, N, kN

Cijferkleur

rood

Cijferhoogte

14 mm

Weergavebereik

-199999 ... 999999

Decimaalpunt

in te stellen na ieder weergegeven cijfer

Onder- en bovengrens alarm

d.m.v. knipperende weergave

Sample-rate (in te stellen) / responstijd

16 Hz / 63 ms
50 Hz / 20 ms
60 Hz / 17ms

Refresh-rate display

16 Hz

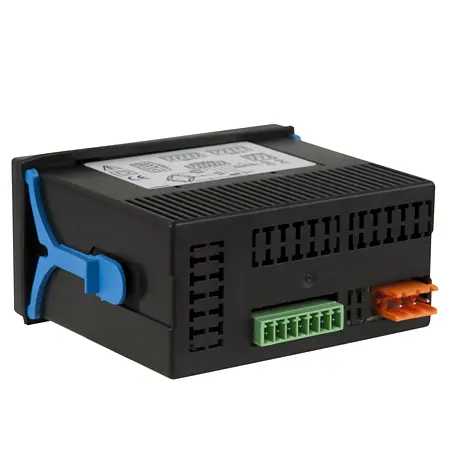

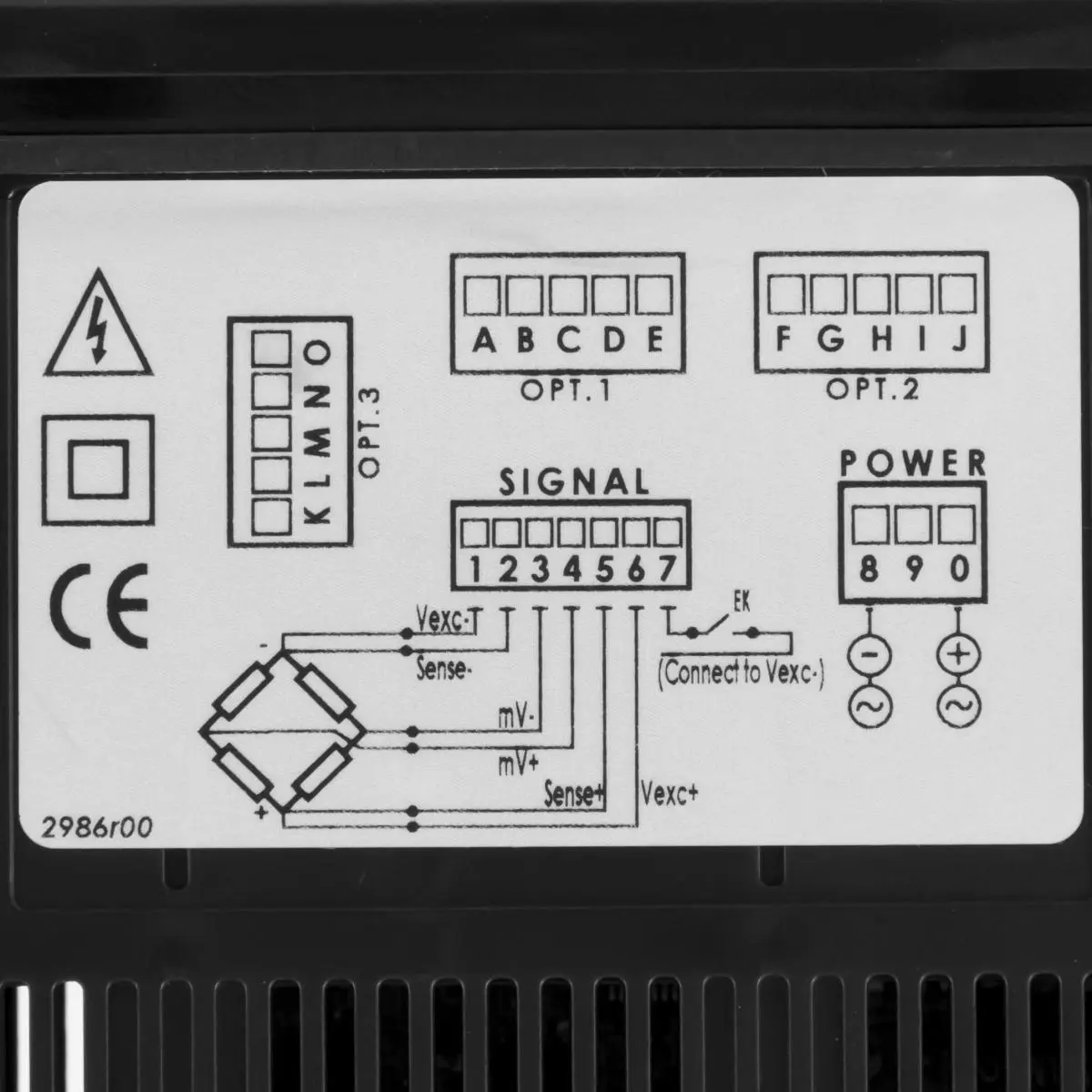

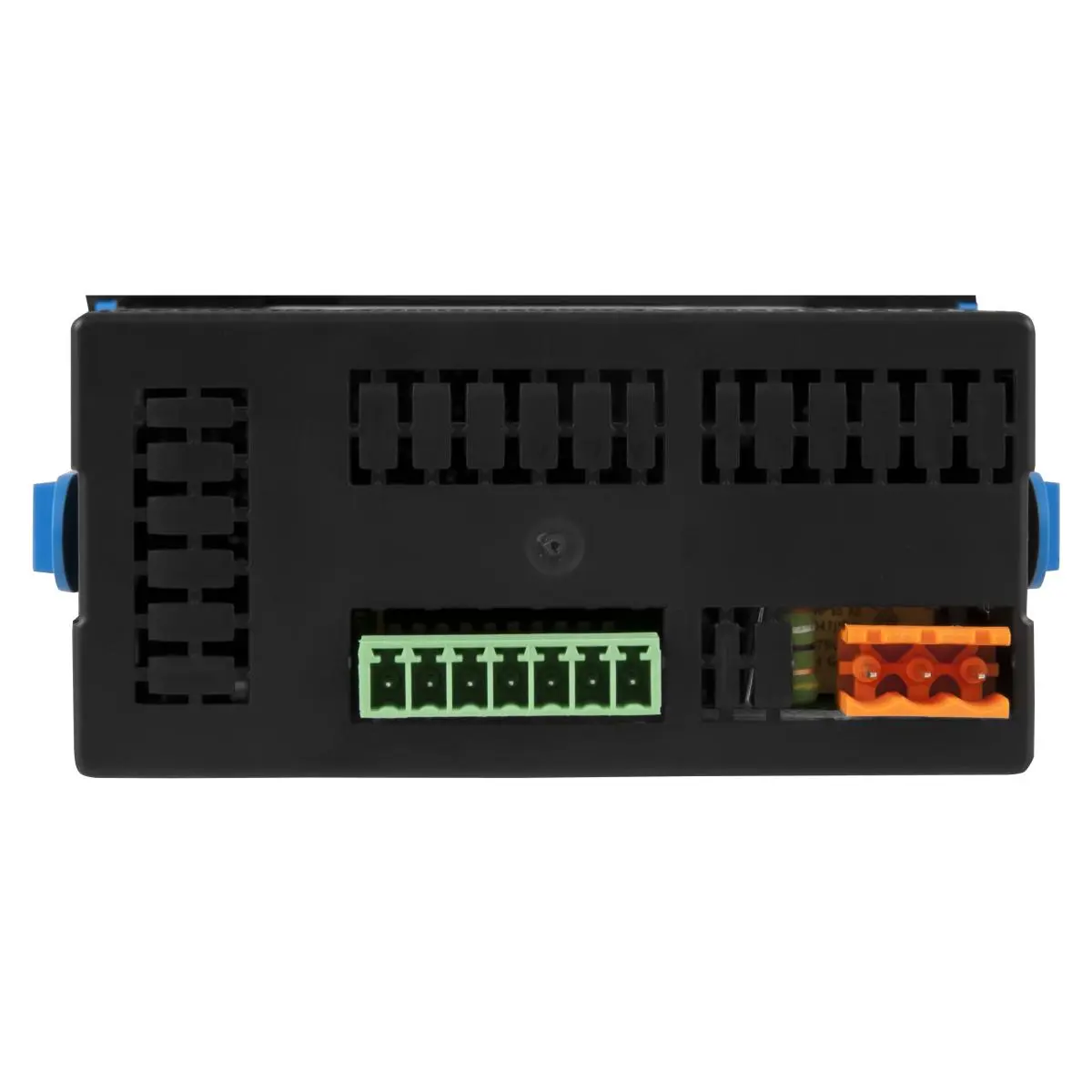

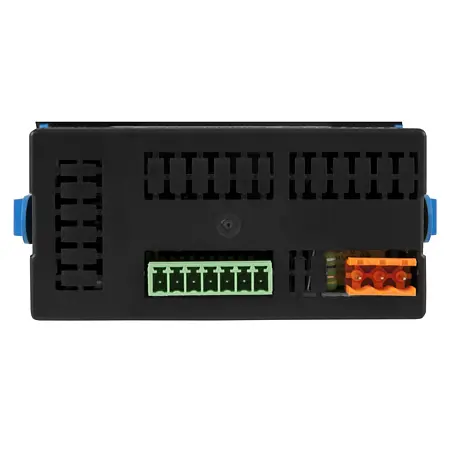

Elektrische aansluitingen

schroefverbinding
1 ... 2,5 mm²

Voeding

PCE-DPD-F1: 85 ... 265 V AC / DC
PCE-DPD-F2: 11 ... 60 V DC / 24/48 V AC

Stroomopname

max. 1 W zonder uitgangskaarten
max. 4 W met uitgangskaarten

Beschermgraad

front: IP65

Montage

schakelpaneeluitsnede

Schakelpaneel uitsnedemaat

92 x 44 mm

Afmetingen

96 x 48 x 91 mm

Gewicht

ca. 150 g

Bedrijfstemperatuur

0 ... 50 °C

Opslagtemperatuur

-20 ... 70 °C

Opwarmtijd

ca. 15 minuten
