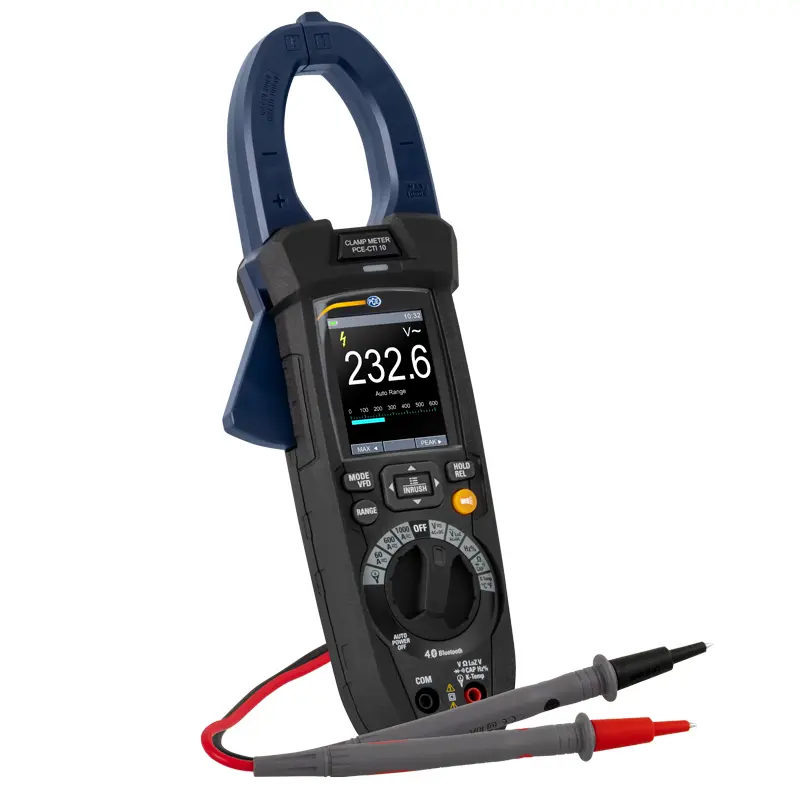

Pinza amperimétrica para 1500V DC PCE-CTI 10

Referencia: PCE-CTI 10
GTIN (EAN): 4250348727558
S/ 2,670.00
S/ 3,150.60
Precio sin IVA ni gastos de envío (S/ 23.96 + IVA)
:
4250348727558
PCE-CTI 10
Plazo de entrega: 1-3 Días (Salvo fin Stock)

Descripción

Pinza amperimétrica para 1500V DC con Bluetooth 4.0 / Rango: 0 ... 1000 V AC / 1500 V DC / Ampliable hasta 3000 A AC con pinza de corriente flexible / Modo VFD / Medición de corriente de arranque / Opcional: Certificado de calibración
La pinza amperimétrica para 1500V DC es el dispositivo ideal para medir tensiones hasta 1000 V AC / 1500 V DC y corrientes hasta 1000 A AC/DC. Esta pinza amperimetrica para 1500V DC mide la corriente de forma inductiva. Para ello, simplemente debe colocar la línea o cable dentro de la pinza amperimétrica para 1500V DC. Esto tiene la ventaja que puede realizar la medición mientras fluye corriente. Es por ello que esta pinza amperimetrica para 1500V DC se utiliza por ejemplo para trabajos de mantenimiento en instalaciones fotovoltaica. La instalación fotovoltaica se compone de muchas celdas solares que están conectadas en serie. Con esta pinza amperimétrica para 1500V DC podrá medir la corriente de cada serie y limitar posibles fallos.

Además de medir la tensión y corriente convencional, la pinza amperimetrica para 1500V DC mide también la corriente de arranque. La corriente de arranque es aquella corriente que es especialmente alta en el momento de la puesta en marcha. Estas corrientes se generan cuando un motor arranca, como por ejemplo, los sistemas de ventilación o la iluminación de un estadio. Esta medición con la pinza amperimétrica para 1500V DC es especialmente importante para dimensionar la línea de alimentación y los fusibles. Los convertidores de frecuencia son convertidores que emiten la tensión en el lado primario con una frecuencia y amplitud modificadas en el lado secundario. Con la pinza amperimetrica para 1500V DC y la función de medición VFD (siglas en inglés de Variable Frequency Driver) podrá realizar mediciones hasta una frecuencia de 45 Hz ... 1 kHz.

La pinza amperimétrica para 1500V DC integra una interfaz Bluetooth 4.0. Con esta podrá conectar la pinza amperimetrica para 1500V DC a un terminal Android o iOS. La app gratuita "Meterbox Pro" permite visualizar los valores de la pinza amperimétrica para 1500V DC y almacenarlos para su posterior análisis.

Con la función de registro de datos la pinza consigue almacenar valores en un intervalo que puede ajustar libremente. Cuando haya finalizado la medición podrá ver los valores de forma gráfica en la pinza amperimetrica para 1500V DC. La pinza amperimétrica para 1500V DC permite leer cada punto de medición individual. La memoria de la pinza amperimetrica para 1500V DC dispone de 16 grupos y una memoria total para 100 000 valores. Los datos se almacenan en la pinza amperimétrica para 1500V DC con fecha y hora.

Puede ampliar la pinza amperimetrica para 1500V DC con una pinza de corriente opcional. La pinza de corriente adicional es flexible y, por tanto, puede adaptarse a la tarea de medición. Con la pinza de corriente opcional podrá realizar mediciones de corriente de hasta 3000 A AC. La pinza de corriente flexible se conecta a la entrada de tensión de la pinza amperimétrica para 1500V DC. La pinza amperimetrica para 1500V DC convierte el valor de la tensión en un valor de corriente utilizable que puede ser visualizado en pantalla.

Gracias a sus múltiples funciones y a su elevado rango de medición la pinza amperimétrica para 1500V DC se utiliza, por ejemplo, para comprobar sistemas fotovoltaicos, plantas de energía hidráulica y eólica o para la instalación de máquinas eléctricas fija. Opcionalmente puede solicitar un certificado de calibración para la pinza amperimetrica para 1500V DC.

Características

- App gratuita para Android e iOS
- Rango: 0 ... 1000 V AC / 1500 V DC
- Memoria para 100 000 valores
- Medición de la corriente de arranque
- Adicional: Medición de tensión LowZ
- Pantalla TFT de 2,36 "
- Medición de tensión y temperatura
- Opcional: Certificado de calibración

Especificaciones

Tensión continua
RangoResoluciónPrecisión
±600,0 mV0,1 mV ±(0,8 % del valor + 8 dígitos)
±6,000 V0,001 V±(0,5 % del valor + 5 dígitos)
±60,00 V0,01 V±(0,5 % del valor + 5 dígitos)
±600,0 V0,1 V±(0,8 % del valor + 5 dígitos)
±1500 V1 V±(0,8 % del valor + 5 dígitos)
Impedancia de entrada: >10 MΩ; Protección contra sobretensión: 1500 VDC / 1000 VAC rms

Tensión alterna
RangoResoluciónPrecisión
0,000 ... 6,000 V0,001 V50 ... 60 Hz: ±(1,2 % del valor + 5 dígitos)
61 ... 1 kHz: ±(2,5 % del valor + 5 dígitos)
0,00 ... 60,00 V0,01 V50 ... 60 Hz: ±(1,2 % del valor + 5 dígitos)
61 ... 1 kHz: ±(2,5 % del valor + 5 dígitos)
0,0 ... 600,0 V0,1 V50 ... 60 Hz: ±(1,2 % del valor + 5 dígitos)
61 ... 1 kHz: ±(2,5 % del valor + 5 dígitos)
0 ... 1000 V1 V50 ... 60 Hz: ±(1,2 % del valor + 5 dígitos)
61 ... 1 kHz: ±(2,5 % del valor + 5 dígitos)
La precisión es aplicable entre el 10 ... 100 % del rango de medición respectivo y una onda sinusoidal
Impedancia de entrada: >9 MΩ; Protección contra sobretensión: 1000 V DC/AC RMS
La precisión de la función "PEAK" es de ±10 % del valor
El tiempo de respuesta de la función "PEAK es de 1 ms

Tensión alterna con una impedancia de entrada pequeña (LowZ)
Rango Resolución Precisión
0,000 ... 6,000 V0,001 V±(3,0 % del valor + 40 dígitos)
0,00 ... 60,00 V0,01 V±(3,0 % del valor + 40 dígitos)
0,0 ... 300,0 V0,1 V±(3,0 % del valor + 40 dígitos)
Impedancia de entrada: 300 kΩ; Protección contra sobretensión: 1000 VDC / VAC RMS
La precisión es aplicable entre el 10 ... 100 % del rango de medición respectivo y una onda sinusoidal

Tensión continua y alterna (50 ... 1 kHz)
RangoResoluciónPrecisión
0,000 ... 6,000 V0,001 V±(2,5 % del valor + 40 dígitos)
0,00 ... 60,00 V0,01 V±(2,5 % del valor + 40 dígitos)
0,0 ... 600,0 V0,1 V±(2,5 % del valor + 40 dígitos)
0 ... 1000 V1 V±(2,5 % del valor + 40 dígitos)
Impedancia de entrada: 300 kΩ; Protección contra sobretensión: 1000 VDC / VAC RMS

Tensión continua y alterna con una impedancia de entrada pequeña (LowZ)
RangoResoluciónPrecisión
0,000 ... 6,000 V0,001 V±(3,5 % del valor + 40 dígitos)
0,00 ... 60,00 V0,01 V±(3,5 % del valor + 40 dígitos)
0,0 ... 300,0 V0,1 V±(3,5 % del valor + 40 dígitos)
Impedancia de entrada: 300 kΩ; Protección contra sobretensión: 1000 VDC / VAC RMS

Detector de tensión sin contacto (NCV)
Rango
100 ... 1000 AC/DC

Corriente continua
RangoResoluciónPrecisión
60,00 A0,01 A±(3,0 % del valor + 8 dígitos)
600,0 A0,1 A±(3,0 % del valor + 8 dígitos)
1000 A1 A±(3,0 % del valor + 8 dígitos)
Protección contra sobretensión: 1000 A AC/DC

Corriente alterna (50 ... 60 Hz)
Rango ResoluciónPrecisión
0,00 ... 60,00 A0,01 A±(2,5 % del valor + 5 dígitos)
0,0 ... 600,0 A0,1 A±(2,5 % del valor + 5 dígitos)
0 ... 1000 A1 A±(2,5 % del valor + 5 dígitos)
Protección contra sobretensión: 1000 A AC/DC
La precisión es aplicable entre el 10 ... 100 % del rango de medición respectivo y una onda sinusoidal
La corriente de arranque solo sirve como referencia

Corriente alterna con pinza de corriente opcional (PCE-DM-CLAMP)
RangoResoluciónPrecisión
0,00 ... 30,00 A0,01 A±(3,0 % del valor + 5 dígitos)
0,0 ... 300,0 A0,1 A±(3,0 % del valor + 5 dígitos)
0 ... 3000 A1 A±(3,0 % del valor + 5 dígitos)

Rango de frecuencia50 ... 400 Hz
Diámetro de aperturaØ457 mm / Ø18"
Protección contra sobretensión: 1000 A AC/DC
La precisión es aplicable entre el 10 ... 100 % del rango de medición respectivo y una onda sinusoidal

Resistencia y prueba de continuidad
RangoResoluciónPrecisión
0,0 ... 600,0 Ω0,1 Ω±(1,0 % del valor + 10 dígitos)
0,000 ... 6,000 kΩ0,001 kΩ±(0,8 % del valor + 5 dígitos)
0,00 ... 60,00 kΩ0,01 kΩ±(0,8 % del valor + 5 dígitos)
0,0 ... 600,0 kΩ0,1 kΩ±(0,8 % del valor + 5 dígitos)
0,000 ... 6,000 MΩ0,001 MΩ±(0,8 % del valor + 5 dígitos)
0,00 ... 60,00 MΩ0,01 MΩ±(2,5 % del valor + 10 dígitos)
Señal acústica en la prueba de continuidad: <50 Ω
Protección contra sobretensión: 1000 A AC/DC

Frecuencia
RangoResoluciónPrecisión
0,00 ... 60,00 Hz0,01 Hz±(0,2 % del valor + 5 dígitos)
0,0 ... 600,0 Hz 0,1 Hz±(0,2 % del valor + 5 dígitos)
0,000 ... 6,000 kHz0,001 kHz±(0,2 % del valor + 5 dígitos)
0,00 ... 60,00 kHz0,01 kHz±(0,2 % del valor + 5 dígitos)
0,0 ... 600,0 kHz0,1 kHz±(0,2 % del valor + 5 dígitos)
0,000 ... 6,000 MHz0,001 MHz±(0,2 % del valor + 5 dígitos)
Protección contra sobretensión: 1000 A AC/DC
Sensibilidad:
>2 Vrms con un ciclo de trabajo entre 20 ... 80 % y una frecuencia <100 kHz
>5 Vrms con un ciclo de trabajo entre 20 ... 80 % y una frecuencia >100 kHz

Ciclo de trabajo (Duty cycle)
RangoResoluciónPrecisión
10,0 ... 90,0 %0,1 % ±(1,2 % del valor + 8 dígitos)
Rango de frecuencia: 40 ... 10 kHz;
Amplitud de impulso ±5 V con una duración entre 100 µs ... 100 mS

Capacidad
RangoResoluciónPrecisión
0,00 ... 60,00 nF0,01 nF±(3,0 % del valor + 20 dígitos)
0,0 ... 600,0 nF0,1 nF±(3,0 % del valor + 8 dígitos)
0,000 ... 6,000 µF0,001 µF±(3,0 % del valor + 8 dígitos)
0,00 ... 60,00 µF0,01 µF±(3,0 % del valor + 8 dígitos)
0,0 ... 600,0 nF0,1 nF±(3,0 % del valor + 8 dígitos)
0 ... 6000 µF1 µF±(3,5 % del valor + 20 dígitos)
0,00 ... 60,00 mF0,01 mFsólo como referencia
0,0 ... 600,0 mF0,1 mFsólo como referencia
Protección contra sobretensión: 1000 A AC/DC

Temperatura con termoelemento tipo K
RangoResoluciónPrecisión
-40.0 ... 600,0 °C0,1 °C±(1.5 % del valor + 3 °C)
600 ... 1000 °C1 °C±(1.5 % del valor + 3 °C)
-40,0 ... 600,0 °F0,1 °F±(1.5 % del valor + 5,4 °F)
600 ... 1800 °F1 °F±(1.5 % del valor + 5,4 °F)
245,0 ... 600,0 K0,1 K±(1.5 % del valor + 3 K)
600 ... 1273 K1 K±(1.5 % del valor + 3 K)
Protección contra sobretensión: 1000 A AC/DC

Prueba de diodos
Corriente de prueba<1,5 mA
Tensión máxima3,3 VDC

Otras especificaciones
Memoria16 grupos, memoria total de 100 000 valores
Diámetro pinza horizontal38 mm
Diámetro pinza vertical63 mm
Apertura pinza45 mm
ProtecciónIP65
InterfazBluetooth 4.0
Grado de contaminación2
CategoríaCAT IV 600 V, CAT III 1000 V, CAT II 1500 V
Altura de trabajo máxima2000 m / 6562 ft
AcumuladorLitio, 7,4 V, 1200 mAh
Alimentación cargadorInput 100 ... 240 V AC, 50 ... 60 Hz
Output  12 V DC, 2 A
Tipo de enchufe para cargadorEuropa, USA, Inglaterra, China
Indicación del estado de la batería
Desconexión automáticaDesactivado, 15, 30 o 60 minutos
Pantalla2,36 " TFT
Actualización en pantalla3 Hz
Condiciones de referencia18 ... 28 °C / <80 % H.r. sin condensación
Condiciones operativas5 ... 40 °C / <80 % H.r. sin condensación
Condiciones de almacenamiento-20 ... 60 °C / <80 % H.r. sin condensación
Dimensiones275 x 100 x 45 mm
Peso481 g

Contenido del envío

1 x Pinza amperimétrica para 1500V DC
1 x Termoelemento tipo K con adaptador
1 x Juego de pinzas
1 x Maletín de transporte
1 x Acumulador
1 x Cargador
1 x Manual de instrucciones
