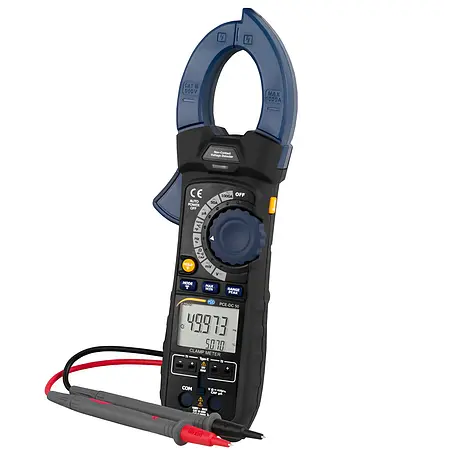

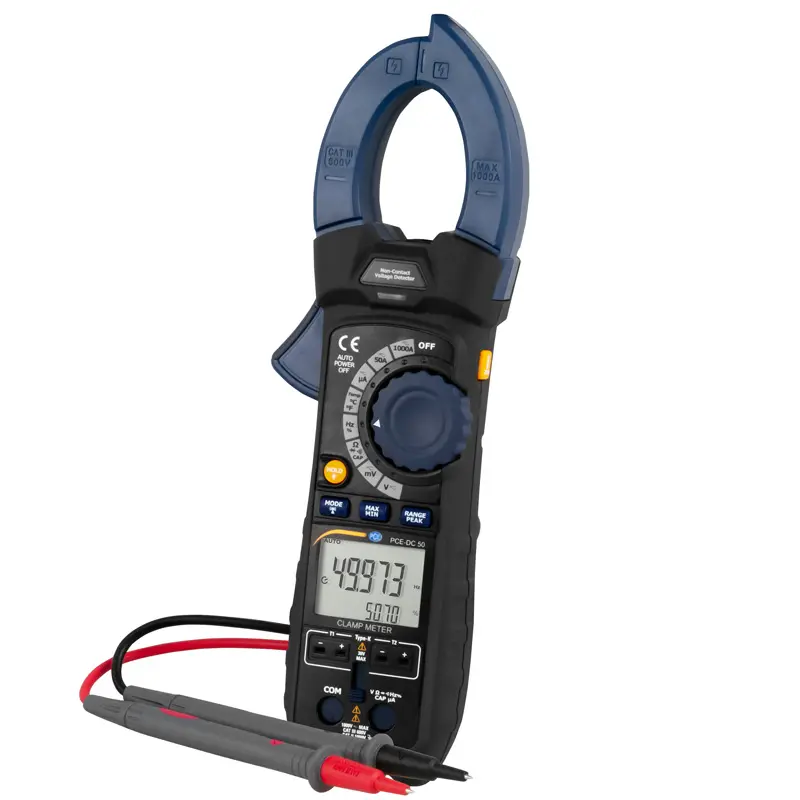

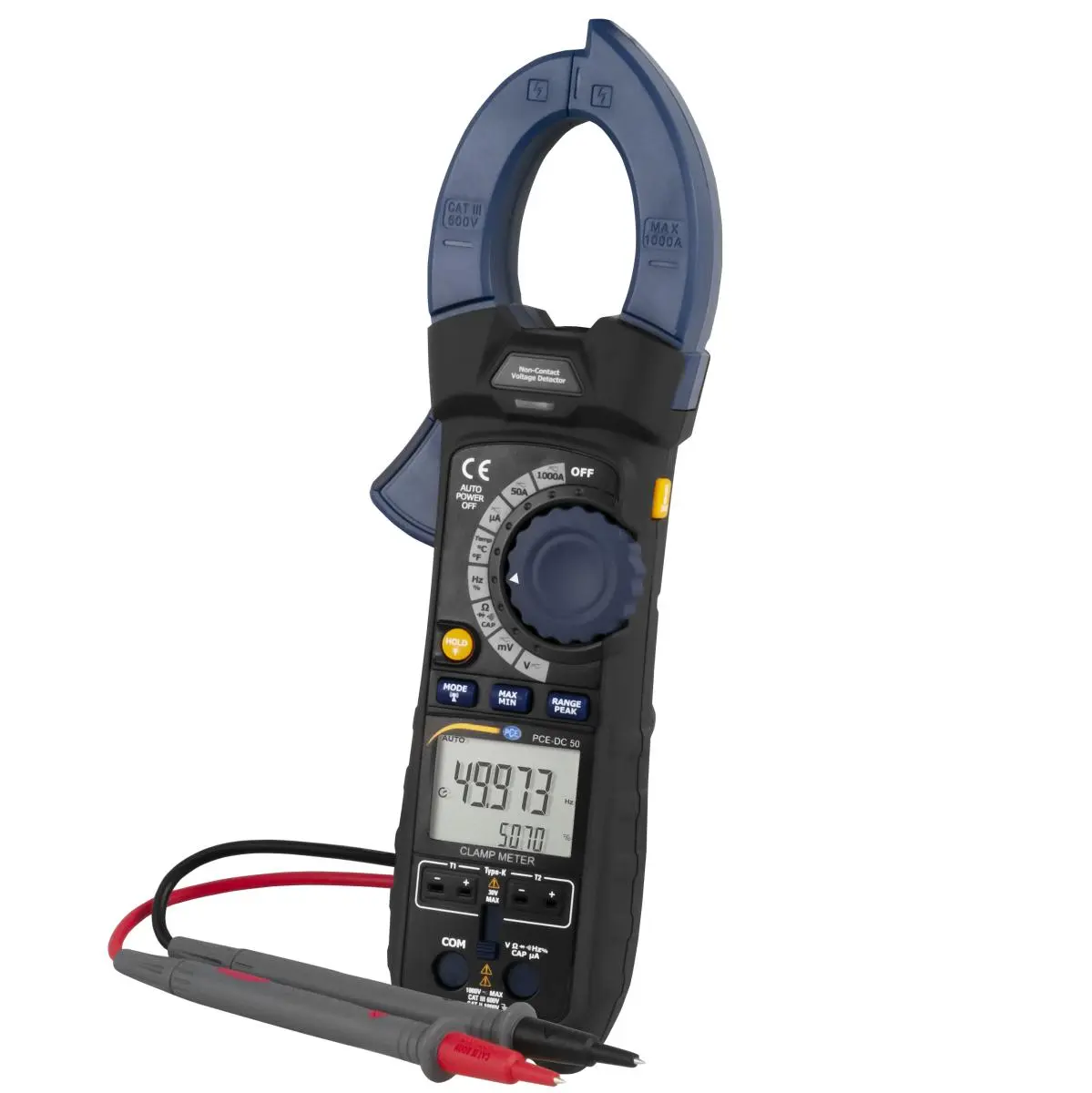

Pinza amperimétrica PCE-DC 50

Referencia: PCE-DC 50

GTIN (EAN): 4250348719157

Accessory

Certificado de calibración para pinzas

S/ 971.00

Adaptador de corriente PCE-PA-ADP-SCHUKO

S/ 2,123.00

Descripción

Pinza amperimétrica con medición del valor efectivo real /
Mediciones: corriente, tensión, temperatura / Interfaz Bluetooth /
Carcasa engomada / Función HOLD / Desconexión automática / Diámetro conducto máx. 48 mm / Diferentes funciones

La pinza amperimétrica es un dispositivo que mide corrientes hasta 1000 A AC/DC. Además de la medición de corriente, la pinza amperimétrica mide tensión, frecuencia, ciclo de trabajo (Duty cycle), resistencia, condensadores y comprueba la continuidad y los diodos. El diámetro de la pinza es de 48 mm. Esto le permite medir cables y líneas con una sección transversal más grande. Gracias a su función de detección NCV (No contact voltage, siglas en inglés), la pinza amperimétrica le permite comprobar sin contacto si el cable o la línea está bajo tensión.
Esta pinza amperimétrica integra una interfaz Bluetooth. A través de la interfaz Bluetooth puede conectar la pinza amperimétrica a su ordenador o su smartphone. Así podrá registrar los valores y analizarlos posteriormente. En caso que su ordenador no disponga de una interfaz Bluetooth para establecer la conexión con la pinza amperimétrica, incluimos en el contenido de envío un adaptador Bluetooth.
Otra particularidad de la pinza amperimétrica es la medición de temperatura. Puede conectar a esta pinza amperimétrica dos termoelementos tipo K y realizar dos mediciones simultáneamente. Puede medir temperaturas hasta 1000 ºC. La carcasa de la pinza amperimétrica es de plástico robusto con un revestimiento de goma. Gracias a este revestimiento la pinza amperimétrica soporta también los golpes.

Características

- Cuota de medición: 2 Hz
- Enchufes de conexión con cierre
- Medición de corriente y tensión AC/DC
- Interfaz Bluetooth
- Diámetro conducto: máx. 48 mm
- Medición de temperatura con 2 termoelementos
- Desconexión automática
- Detección de tensión sin contacto

Especificaciones

Corriente DC A
Rango	Resolución	Precisión (del valor)
500 µA	0,01 µA	± (1 % + 6 dígitos)
5000 µA	0,1 µA	± (1 % + 6 dígitos)
50 A	0,01 A	± (2,5 % + 5 dígitos)
1000 A	0,1 A	± (2,5 % + 30 dígitos)

Corriente AC A
Rango	Resolución	Precisión (del valor)
500 µA	0,01 µA	± (1,5 % + 30 dígitos)
5000 µA	0,1 µA	± (1,5 % + 30 dígitos)
50 A	0,01 A	± (2,5 % + 30 dígitos)
1000 A	0,1 A	± (2,8 % + 30 dígitos)

Nota: En la medición de corriente alterna, la precisión indicada es midiendo a 50/60 Hz y en un rango del 5 al 100 %.

Resistencia
Rango	Resolución	Precisión (del valor)
500 Ω	0,01	± (1 % + 9 dígitos)
5 kΩ	0,0001	± (1 % + 5 dígitos)
50 kΩ	0,001	± (1 % + 5 dígitos)
500 kΩ	0,01	± (1 % + 5 dígitos)
5 MΩ	0,0001	± (3 % + 10 dígitos)
50 MΩ	0,001	± (3,5 % + 10 dígitos)

Tensión DC V
Rango	Resolución	Precisión (del valor)
500 mV	0,01 mV	± ( 0,1 % + 8 dígitos)
5 V	0,0001 V	± ( 0,1 % + 4 dígitos)
50 V	0,001 V	± ( 0,1 % + 4 dígitos)
500 V	0,01 V	± ( 0,1 % + 4 dígitos)
600 V	0,1 V	± ( 0,5 % + 4 dígitos)

Tensión AC V (50 Hz ... 1000 Hz)
Rango	Resolución	Precisión (del valor)
500 mV	0,01 mV	± ( 0,8 % + 9 dígitos) (bei 50 Hz / 60 Hz)
5 V	0,0001 V	± (1 % + 30 dígitos)
50 V	0,001 V	± (1 % + 30 dígitos)
500 V	0,01 V	± (1 % + 30 dígitos)
600 V	0,1 V	± (1 % + 30 dígitos)

Nota: En la medición de tensión alterna, la precisión indicada es midiendo entre 50 y 1000 Hz y en un rango del 5 al 100 %

Capacidad
Rango	Resolución	Precisión (del valor)
500 nF	0,01	± (3,5 % + 40 dígitos)
5000 nF	0,1	± (3,5 % + 10 dígitos)
50 µF	0,001	± (3,5 % + 10 dígitos)
500 µF	0,01	± (3,5 % + 10 dígitos)
5 mF	0,0001	± (5 % + 10 dígitos)

Frecuencia
Rango	Resolución	Precisión (del valor)
50 Hz	0,001	± (0,3 % + 2 dígitos)
500 Hz	0,01	± (0,3 % + 2 dígitos)
5 kHz	0,0001	± (0,3 % + 2 dígitos)
50 kHZ	0,001	± (0,3 % + 2 dígitos)
500 kHz	0,01	± (0,3 % + 2 dígitos)
5 Mhz	0,0001	± (0,3 % + 2 dígitos)
10 MHz	0,001	± (0,3 % + 2 dígitos)

Ciclo de trabajo
Rango	Resolución	Precisión (del valor)
5 % ... 95 %	0,1	± (1 % + 2 dígitos)(del valor medido)

Ancho de pulso: 100 µs ... 100 ms
Frecuencia: 10 Hz ... 10 kHz

Temperatura
Rango	Resolución	Precisión (del valor)
-100 °C ... 1000 °C	0,1	± (1 % + 2,5 °C)

Especificaciones técnicas generales
Diámetro del conducto	máx. 48 mm
Pantalla	Dual, 50.000 dígitos
Prueba de continuidad	50 Ohm / < 50 mA
Prueba de diodos	0,3 mA / 2,8 V DC
Estado de la batería	Aparece un símbolo cuando la batería esté baja
Sobrerrango	Indicación "OL" cuando se supera el rango
Cuota de medición	2 Hz
Interfaz	Bluetooth
Detección pico	> 1 ms
Termoelemento	Tipo K
Fusible	Fusible de cerámica, 500 mA
Ancho de banda AC (AC A / AC V)	50 Hz ... 400 Hz
Medición AC	True RMS
Condiciones de operativa	5 °C ... 40 °C / máx. 80 % H.r. a 31 °C
Condiciones de almacenamiento	-20 °C ... 60 °C / máx. 80 % H.r.
Alimentación	Pila de 9 V
Desconexión automática	Tras 30 minutos de inactividad
Dimensiones	230 x 76 x 40 mm
Peso	315 g
Seguridad	IEC 1010-1(2001): EN 61010-1(2001) CAT III 600 V CAT II 1000 V Grado de contaminación 2

Contenido del envío

1 x Pinza amperimétrica PCE-DC 50
1 x Juego de cables de prueba
1 x Maletín de transporte
1 x Software
1 x Adaptador Bluetooth
2 x Termoelementos tipo K
1 x Pila de 9 V
