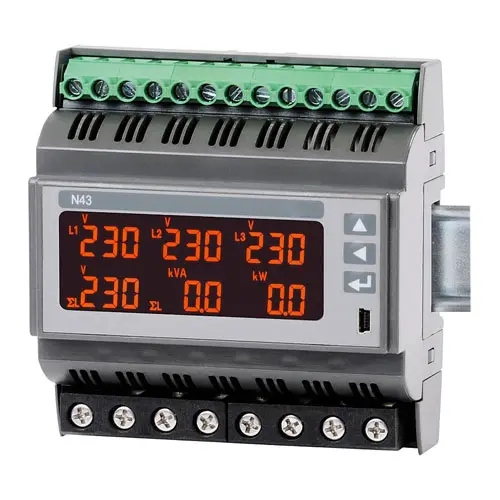

Indicador de potencia PCE-N43

Referencia: PCE-N43
GTIN (EAN):
S/ 2,339.28
S/ 2,760.35
Precio sin IVA ni gastos de envío (S/ 23.96 + IVA)
PCE-N43
Plazo de entrega: 3 Semanas
3 fases (1/5 A & 63 A)
LCD
Montaje en carril DIN

Descripción

Indicador de potencia para el cumplimiento de la norma ISO 50001 / hasta 63 A en directa / interfaz Modbus / medición y visualización de corriente, tensión, potencia, factor de potencia, ángulo de fase...

El indicador de potencia PCE-N43 mide la corriente hasta 63 A en directa. Esto hace que sea posible conectar el indicador de potencia al lado de la distribución principal. Por supuesto, también es posible la medición de corrientes más altas a través de transformadores de corriente.

El indicador de potencia PCE-N43 mide todos los parámetros relevantes de la red tales como corriente, tensión, potencia, etc. El indicador de potencia PCE-N43 es ideal para cumplir con la norma de gestión energética ISO 50001. Además de la visualización directa de los parámetros medidos, éstos se pueden transferir a través de Modbus. Así, es posible almacenar los datos.

Características

- Medidas hasta 63 A en directa
- Medición de la U, I, M, P, Q, S, PF ...
- Montaje en carril DIN
- Función de alarma
- Para cumplir con la norma ISO 50001
- Salida de impulsos para energía activa
- Fácil de utilizar
- Pantalla LCD retroiluminada
- Fácil de instalar
- Interfaz RS485 Modbus

Especificaciones

Entrada Pantalla Rango de medición Precisión
Corriente
1 A0,00 ... 1200 A0,005 ... 1,2 A AC
5 A0,00 ... 60000 A0,025 ... 6 A AC± 0,5 % rango de med.
63 A 0,10 ... 63 A0,10 ... 76 A
Tensión L-N
57,7 V2,8 ... 70,0 kV
230 V0,0 ... 1,012 MV195 ... 253 V± 0,5 % rango de med.
290 V0,0 ... 1,200 MV246 ... 300 V
Tensión L-L
100 V5,00 ... 120 kV340 ... 440 V
400 V0,0 ... 1,715 MV425 ... 520 V± 0,5 % rango de med.
500 V0,0 ... 2,000 MV
Frecuencia47,0 ... 63,0 Hz47,0 ... 63,0 Hz± 0,5 % rango de med.
Potencia activa-9999 ... 999 MW-1,52 kW ... 1,52 kW± 1 % rango de med.
Potencia reactiva-9999 ... 999 MVAR-1,52 ... 1,52 MVAR± 1 % rango de med.
Potencia aparente0,00 VA ... 999 MVA1,0 VA ... 1,52 VA± 1 % rango de med.
Factor de potencia PF-1 ... 1-1 ... 1± 1 % rango de med.
Tan φ-1,2 ... 1,2-1,2 ... 1,2± 1 % rango de med.
Salidas de relé3 / máx. 250 V AC / 0,5 A
Salida de impulsos potencia activa1 x O/C (NPN)
Interfaz RS485Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1
Velocidad de transmisión 4800 / 9600 / 19200 / 38400 bit/s
PantallaLCD con iluminación de fondo
Tensión de alimentación desde L385 ... 253 V AC / DC - 20 ... 40 V AC / DC
Condiciones ambientales-20 ... 55 ºC / 25 ... 95% H.r.
Condiciones de almacenamiento-30 ... 70ºC / sin condensación
Seguridad eléctricaEN 61010-1
Dimensiones105 x 110 x 60 mm
MontajeCarril DIN
Peso300 g
Protección IP20
PesoAprox. 250 g
Montaje Sobre regleta de montaje de 35 mm
Condiciones ambientales-10 ... +55 ºC / <95 % H.r.
Grado de protecciónCAT III 300 V / CAT II 600 V

Contenido del envío

1 x Indicador de potencia PCE-N43
1 x Instrucciones de uso
