- na maszynach papierniczych i drukarskich: Stosowany jest tutaj stroboskop do identyfikacji rejestru Prędkości powyżej 60 m/min. Sieć jest oglądana za pomocą stroboskopu przed jej zwinięciem. Za pomocą stroboskopu można optycznie uwidocznić najmniejsze błędy procesu, takie jak pulsacje. Poniższe zdjęcie zostało zrobione na czterodrutowym drucie maszyny papierniczej. Wszystkie listwy i przyssawki pod drutem biegnącym wzdłuż tych listew działały bez zarzutu, z wyjątkiem jednego. Oczywiście nie było to widoczne wizualnie. Dzięki stroboskopowi Można wykryć źródło błędu w postaci bardzo drobnych oznaczeń na gotowym papierze
.- na maszynach tkackich w fabrykach włókienniczych
Jeśli wał i wirnik są dobrze lub optymalnie wyśrodkowane, zawsze mierz rzeczywistą prędkość, gdy jest optycznie nieruchomy. Jeśli jednak wirnik ma bicie osiowe lub niewyważenie, na przykład za pomocą stroboskopu zmierzysz dwukrotnie większą prędkość. Ten fakt bardzo często prowadzi do błędnych ocen w operacjach na miejscu ="153" height="76" alt="Strobe Use Driveshaft"/>
Funkcja | Miga / RPM |
Zasięg | 50 ... 35000 RPM/FPM |
Rozdzielczość | <1000 PRM: 0,1 obr./min |
<9999 obr./min: 1 obr./min | |
<35000 RPM: 10 RPM | |
Dokładność | ±(0,05% Mw + 2 Dgt) |
Funkcja | Flash Współczynnik |
Zakres | 0,833 .. 583 , 3 Hz |
Rozdzielczość | <599,9 RPM: 0,001 Hz |
<5999 RPM: 0,01 Hz | |
<35000 RPM: 0,1 Hz | |
Dokładność | ±(0,05% wartości średniej + 2 cyfry) |
Funkcja | Przesunięcie fazowe |
Zasięg | 0 ... 359° |
Rozdzielczość | 1° |
Dokładność | ±(0,1% mv + 2 cyfry) |
Funkcja | Zewn. Wyzwalacz |
Zakres | 0 ... 1200 ms |
Rozdzielczość | <1000 PRM: 0,1 obr./min |
<9999 obr./min: 1 obr./min n | |
<35000 obr./min: 10 obr./min | |
Dokładność | ±(0,1% mv + 2 cyfry) |
Poziom zewn. Wyzwalacz | Wysoki: 2,5 ... 12 V |
Niski: <0,8 V | |

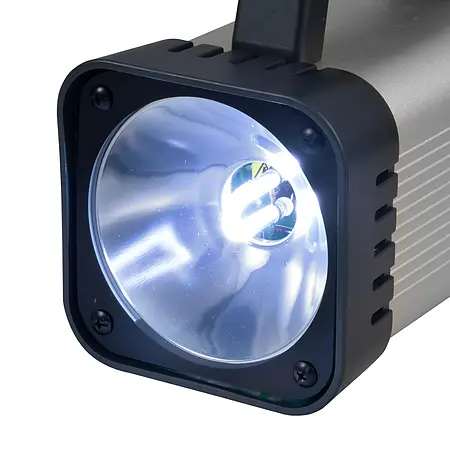

typ lampy | Ksenonowa lampa błyskowa |
Czas reakcji lampy błyskowej | 10 . .. 30 µs |
Temperatura barwowa | 6500 K |
Moc błysku | 8 dżuli |
Zasilacz | PCE-DSX 20: 230 V AC 50/60 Hz |
PCE-DSX 20-US: 110 V AC, 50/60 Hz | |
Pobór prądu | 240 mA przy 3600 FPM |
Warunki pracy | 0 ... 50 °C / maks. 80 % wilgotności względnej |
Wymiary | 230 x 110 x 150 mm |
Waga | ok. 1145 g |
