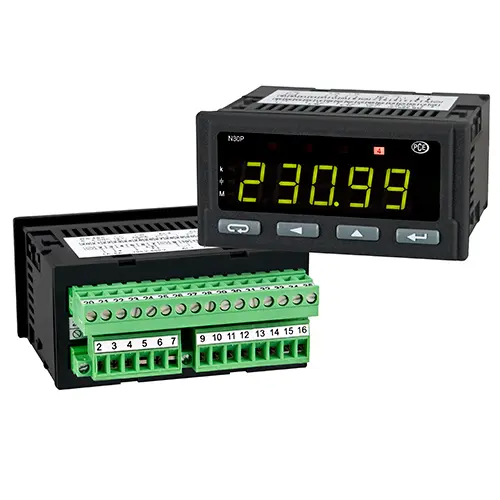

Amperímetro- Indicador PCE-N30P

Referência: PCE-N30P
GTIN (EAN):
189,90 €
229,78 €
Preço sem IVA e sem frete (8,00 € + IVA)
PCE-N30P
Prazo de entrega: 3 Semanas
–
Indicador de painel
Relé de Alarme
1/5 A AC
Digital

Descrição

Amperímetro / Medição duma fase de parâmetros de rede: tensão, corrente, potência, ângulo de fase... / saída de impulso opcional e interface RS485 / frontal IP 65

O amperímetro é um instalação-indicador que registra e mostra parâmetros importantes da rede de uma fase. O amperímetro calcula a potência aparente, ativa e reativa, o ângulo de defasagem e o fator de potência das magnitudes de corrente e tensão. Além disso, calcula a potência mediana durante 15 minutos e a tensão mediana durante 10 minutos. A parametrização e o manuseamento realizam-se mediante as quatro teclas da parte frontal do dispositivo. Os intervalos de medição do instalação-medidores de potência (corrente 5 A, tensão 400 V) podem-se ampliar com o conversor de tensão e corrente. O ponto decimal ajusta-se automaticamente em função do valor de medição. As duas saídas de alarme, incluídas na versão básica, ativam um alarme se os valores limite forem excedidos. Além disso, a cor de indicação do valor de medição muda com a ativação do alarme. A saída de impulso (opcional disponível) gera 5000 impulsos por kWh. Com a interface RS485 (opcional disponível) também pode selecionar os valores de medição.

Características

- Medição e apresentação de 16 parâmetros
- Frontal IP 65
- Tela tricolor
- Duas saídas de alarme
- Relação de conversor de corrente e tensão ajustável
- Opcional interface RS-485

Especificações

Entrada

Corrente: 0,2 ... 6 A

Tensão: 0 ... 480 V

Frequência: 45.00 ... 100.00 Hz

Precisão

Tensão, corrente, frequência: 0,2 %
Potência ativa, aparente, reativa : 0,5 %
Fator de potência: 0,5 %
Defasagem: 1 %
Energia ativa, energia reativa: 0,5 %

Tela

Tela LED de 5 dígitos de 7 segmentos, tricolor

Potência absorvida

6 VA

Saídas

2 relés de alarme 250 V / 0,5 A NO
Opcional:
Saída analógica (0/4 ... 20 mA ou 0 ... 10 V)
Interface RS485,
Saída de impulso (5000 impulsos/kWh)

Temperatura ambiental

Temperatura operativa: -25 °C ... 55 °C

Armazenamento: -33 °C ... +70 °C

Dimensões

96 x 48 x 93 mm

Dimensões para instalação em painel

92 x 45 mm (segundo DIN)

Tensão de alimentação
PCE-N30P-1/3
PCE-N30P-2/4

85 ... 253 V AC (45 ... 65 Hz) ou DC
20 ... 40V AC (45 ... 65 Hz) ou DC

Tipo de proteção

Frontal: IP 65

Peso

< 200 g

Montagem

Clipes de montagem com parafusos de sujeição, conexão mediante placas de bornes

Normativas

EN 61010-1 CAT III 600 V

Conteúdo da remessa

1 x Amperímetro PCE-N30P (-1 / -2 / -3 ou -4)
1 x Material de sujeição
1 x Instruções de uso
