Amperímetro PCE-PA 8000

Referência: PCE-PA 8000

GTIN (EAN): 4250348707109

Accesório

Fonte de alimentação 9V / 1A

24,90 €

Cabo USB incluído com software SOFT-LUT-USB

85,90 €

Descrição

Amperímetro trifásico e medidor de energia (tempo real) com registro em cartão SD, interface

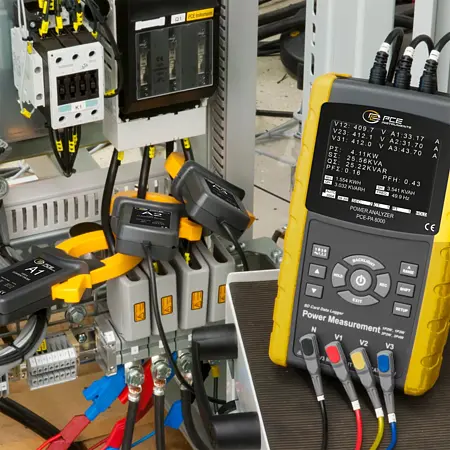

O amperímetro permite medir e registrar a potência de um circuito monofásico ou trifásico. Com o amperímetro pode efetuar medições prolongadas. Os valores de medição são armazenados num cartão SD em formato xls. Isto permite analisar os valores de medição de forma cômoda no computador. A quota de medição pode ser ajustada livremente entre 2 e 7200 segundos. O amperímetro também está preparado para realizar medições de energia assim como determinar o fator de potência e o ângulo de fase. As pinças do amperímetro podem ser utilizadas para cabos com um diâmetro do condutor de até 50 mm. Assim, este medidor é ideal para a utilização em redes de abastecimento de energia. A tela de 3,7" permite ler todos os valores de medição. Isto permite uma rápida análise dos valores de medição atuais e dá-lhe uma visão da corrente, tensão e potência.

Características

- Faixa de mediçõ: 10 V ... 600 V

- Medição de tensão de 600 V (AC)

- Medição de corrente até 1200 A (AC)

- Registro dos valores de medição em cartão SD

- Faixa de mediçõ: 2 seg ... 7200 seg

Especificações

Medição de tensão (AC V)
Faixa de medição	Resolução	Precisão
10 V ... 600 V (fase a neutro)	0,1 V 0,1 V	±(0,5 % + 0,5 V) ±(0,5 % + 0,5 V)
10 V ... 600 V (fase a fase)	0,1 V 0,1 V	±(0,5 % + 0,5 V) ±(0,5 % + 0,5 V)

Medição de corrente (AC A)
Faixa de medição	Resolução	Precisão
20 A	0,001 A (<10 A) 0,01 A (≥10 A)	±(0,5 % + 0,1 V) ±(0,5 % + 0,1 V)
200 A	0,01 A (<100 A) 0,1 A (≥100 A)	±(0,5 % + 0,5 A) ±(0,5 % + 0,5 A)
1200 A	0,1 A (<1000 A) 1 A (≥1000 A)	±(0,5 A + 5 A) ±(0,5 A + 5 A)

Potência ativa
Faixa de medição	Resolução	Precisão
0 KW ... 9,999 KW	0,001 KW	±(1 % + 0,008 KW)
10 KW ... 99,99 KW	0,01 KW	±(1 % + 0,008 KW)
100 KW ... 999,9 KW	0,1 KW	±(1 % + 0,8 KW)
1 MW ... 9,999 MW	0,001 MW	±(1 % + 0,008 MW)

Potência aparente
Faixa de medição	Resolução	Precisão
0 KVA ... 9,999 KVA	0,001 KVA	±(1 % + 0,008 KVA)
10 KVA ... 99,99 KVA	0,01 KVA	±(1 % + 0,08 KVA)
100 KVA ... 999,9 KVA	0,1 KVA	±(1 % + 0,8 KVA)
1 MVA ... 9,999 MVA	0,001 MVA	±(1 % + 0,008 MVA)

Potência reativa
Faixa de medição	Resolução	Precisão
0 KVAR ... 9,999 KVAR	0,001 KVAR	±(1 % + 0,008 KVAR)
10 KVAR ... 99,99 KVAR	0,01 KVAR	±(1 % + 0,08 KVAR)
100 KVAR ... 999,9 KVAR	0,1 KVAR	±(1 % + 0,8 KVAR)
1 MVAR ... 9,999 MVAR	0,001 MVAR	±(1 % + 0,008 MVAR)

Energia ativa
Faixa de medição	Resolução	Precisão
0 KWh ... 9,999 KWh	0,001 KWh	±(1 % + 0,008 KWh)
10 KWh ... 99,99 KWh	0,01 KWh	±(1 % + 0,08 KWh)
100 KWh ... 999,9 KWh	0,1 KWh	±(1 % + 0,8 KWh)
1 MWh... 9,999 MWh	0,001 MWh	±(1 % + 0,008 MWh)

Energia aparente
Faixa de medição	Resolução	Precisão
0 KVAh ... 9,999 KVAh	0,001 KVAh	±(2 % + 0,008 KVAh)
10 KVAh ... 99,99 KVAh	0,01 KVAh	±(2 % + 0,08 KVAh)
100 KVAh ... 999,9 KVAh	0,1 KVAh	±(2 % + 0,8 KVAh)
1 MVAh... 9,999 MVAh	0,001 MVAh	±(2 % + 0,008 MVAh)

Energia reativa
Faixa de medição	Resolução	Precisão
0 KVARh ... 9,999 KVARh	0,001 KVARh	±(2 % + 0,008 KVARh)
10 KVARh ... 99,99 KVARh	0,01 KVARh	±(2 % + 0,08 KVARh)
100 KVARh ... 999,9 KVARh	0,1 KVARh	±(2 % + 0,8 KVARh)
1 MVARh... 9,999 MVARh	0,001 MVARh	±(2 % + 0,008 MVARh)

Fator de potência
Faixa de medição	Resolução	Precisão
0 ... 1	0,01	±0,04

Ângulo de fase
Faixa de medição	Resolução	Precisão
-180º ... 180º	0,1º	±1º

Frequência
Faixa de medição	Resolução	Precisão
45 Hz ... 65 Hz	0,1 Hz	0,1 Hz

Especificações técnicas genéricas
Tela	LCD de 3,7 " (320 x 240 pixels) com iluminação de fundo LED
Magnitudes elétricas mensuráveis	AC V, AC A, potência ativa, potência aparente, potência aparente, fator de potência, ângulo de fase, frequência de rede
Faixas de medição de tensão	10 V ... 600 V AC, seleção de faixa automática
Padrões de segurança	IEC1010CAT III 600V
Resistência de entrada AC V	10 MΩ
Frequência de trabalho com pinças de corrente	40 Hz ... 1 kHz
Frequência de trabalho verificada com pinças de corrente	45 Hz ... 65 Hz
Proteção de sobrecarga	AC V	720 V rms
Proteção de sobrecarga	AC A	1300 A com pinças de corrente
Memória	Cartão SD
Quota de medição	1 segundo
Função de registro de dados	Registro em tempo real no cartão SD
Quota de medição	2 segundos ... 7200 segundos
Saída de dados	Por USB ou RS-232, conforme cabo de conexão
Temperatura operativa	0 ºC ... 50 ºC
Humidade ambiente	<80 % H.r.
Abastecimento	8 baterias 1,5 V AA / componente de rede
Corrente de entrada	Medidor: 300 mA DC Pinça de corrente: 34 mA DC
Diâmetro máximo do conduto	50 mm
Peso	Medidor: 948 g (baterias incluídas) Pinça de corrente: 467 g (cabo incluído)
Dimensões	Medidor: 225 x 125 x 64 mm
	Pinça de corrente: 210 x 64 x 33 mm
	Mordaça: 86 mm (exterior)
