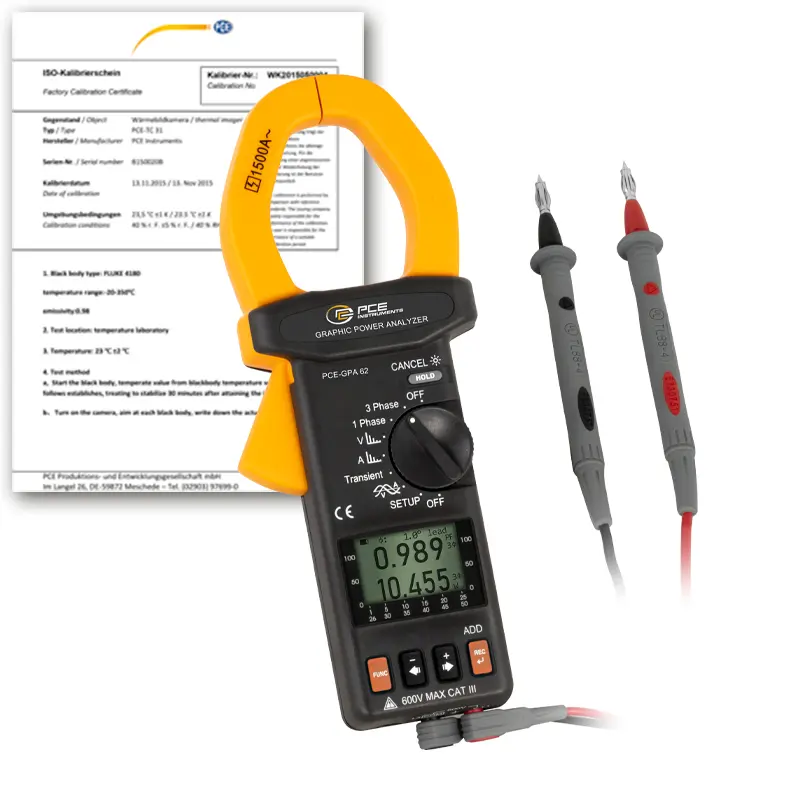

Analisador de potência PCE-GPA 62-ICA incl. certificado de calibração ISO

Referência: PCE-GPA 62-ICA

GTIN (EAN): 4250348727879

Accesório

Certificado de calibração ISO

223,90 €

Adaptador de corrente PCE-PA-ADP-SCHUKO

294,90 €

Descrição

Analisador de potência
Analisador de rede / Medição de potência e energia (tempo real) com registro de dados / Display gráfico / Interface para PC / Software / Inclui certificado de calibração ISO

O analisador de potência (Graphic Power Quality Analyzer) serve para a medição duma ou três fases da potência ativa, reativa e aparente, o factor de potência, o ângulo de fase, a energia, a tensão, a corrente, assim como os picos e harmônicos até à 50º forma de onda harmônica. Para isso o ecrã gráfico integrado mostra-lhe de forma óptima os valores do analisador de rede. Os valores de medição podem ser registados e transferidos posteriormente para o PC para a sua análise.

O analisador de potencia é um aparelho profissional de fácil manuseamento com o que pode determinar múltiplos parâmetros. Graças à iluminação de fundo do ecrã, pode fazer uma leitura precisa dos valores mesmo que as condições de luz não sejam suficientes. Ainda que o analisador de potência seja enviado já calibrada de fábrica, pode ser calibrada opcionalmente no laboratório e certificado segundo a normativa ISO (com o primeiro pedido para a recalibração anual).

Características

- Comprovação em tempo real, registo e medição de tensão e corrente (efectiva real)

- Mede o factor de potência e ângulo de fase, frequência, energia, potência ativa, potência reativa e potência aparente, (1 fase ou 3 fases em redes simétricas)

- Diâmetro máximo do condutor: 55 mm

- Ecrã gráfico

- Desconexão automática aos 15 m. (pode-se desconectar a função)

- Inclui certificado de calibração ISO

Especificações

Medição de tensão Precisão Resolução	4,0 ... 600,0 V valor efetivo real ± 0,5 % do valor ± 5 dígitos 0,1 V

Picos de tensão (> 10V) Precisão	50 Hz - 60 Hz ± 5 % ± 50 dígitos

Medição de corrente Precisão Resolução	4,0 ... 1500,0 A valor real efetivo ± 1 % do valor ± 5 dígitos 0,01 A

Picos de corrente (> 20A) Precisão	50 Hz - 60 Hz ± 5 % ± 50 dígitos

Potência ativa P Precisão Resolução	10 W ... 9999 kW em 5 faixas de medição ± 1 % do valor + 20 dígitos (>20 V e >20 A) ± 2 % do valor + 40 dígitos (>20 V e >20 A) 0,1 W ... 1 kW conforme a faixa de medição

Potência aparente S Precisão Resolução	10 VA ... 9999 kVA em 5 faixas de medição ± 1 % do valor + 20 dígitos (>20 V e >20 A) ± 2 % do valor + 40 dígitos (>20 V e >20 A) 0,1 VA ... 1 kVA conforme a faixa de medição

Potência reativa Q Precisão Resolução	10 VAr ... 9999 kVAr em 5 faixas de medição ± 1 % do valor + 20 dígitos (>20 V e >20 A) ± 2 % do valor + 40 dígitos (>20 V e >20 A) 0,1 VAr ... 1 kVAr conforme a faixa de medição

Fator de potência PF Precisão Resolução	0,000 ... 1,000 ± 0,04 (>20 V >20 A) / 0,001 ± 0,1 (>20 V >20 A) / 0,001

Ângulo de fase	-180 ... +180 / ±1 / 0,1 0 ... +360 / ±1 / 0,1

Medição de frequência (U > 50 V) Precisão Resolução	46 ... 65 Hz ±0,3 Hz 0,1 Hz

Energia ativa	0 ... 999.999 Wh ± 1 % do valor + 20 dígitos

Energia aparente	0 ... 999.999 kVAh ± 1 % do valor + 20 dígitos

Energia reativa	0 ... 999.999 kVarh ± 1 % do valor + 20 dígitos

Harmónicos na tensão (relativo) Precisão Resolução	1 - 20 th ± 2 % 0,1 %
50 - 60 Hz > 80 V AC Precisão Resolução	21 - 50 th ± 4 % do valor ± 2 % 0,1 %

Harmónicos na tensão (absoluto) Precisão Resolução	1 - 20 th ± 2 % 0,1 %
50 - 60 Hz > 80 V AC Precisão Resolução	21 - 50 th ± 4 % do valor ± 0,5 % 0,1 %

Harmónicos na corrente (relativo) Precisão Resolução	1 - 20 th ± 2 % 0,1 %
50 - 60 Hz > 80 V AC Precisão Resolução	21 - 50 th ± 4 % do valor ± 2 % 0,1 %

Harmónicos na corrente (absoluto) Precisão Resolução	1 - 20 th ± 2 % do valor ± 0,4 A 0,1 A
50 - 60 Hz > 80 V AC Precisão Resolução	21 - 50 th ± 4 % do valor ± 0,4 A 0,1 A

Distorção de harmónicos total (THD-F) Precisão Resolução	0,0 - 20 % 2 % 0,1 %
50 - 60 Hz > 80 V e > 20 A Precisão Resolução	20,1 - 100 % ± 6 % do valor ± 1 % 0,1 %
50 - 60 Hz > 80 V e > 20 A Precisão Resolução	100,1 - 999,9 % ± 10 % do valor ± 1 % 0,1 %

Abertura máx. da pinça	55 mm
Seleção de faixa	automática
Indicação de faixa excedida	"OL = Overload
Memória	50.000 registros de dados
Interface	USB
Software e cabo de dados	ambos incluídos no pacote, pode ser utilizado com Win 2000, XP, e ME
Tela	tela LCD gráfica, 128 x 64 com iluminação de fundo
Abastecimento	2 baterias de 1,5 V tipo AA
Consumo de energia	aprox. 10 mA
Dimensões	271 x 112 x 46 mm
Peso	650 g, baterias incluídas
Condições ambientais	85 % máx. de H.r. / -10 ... + 50 °C
Tipo de proteção / Regulamentação	CAT III 600 V / EN 61010-2-032
