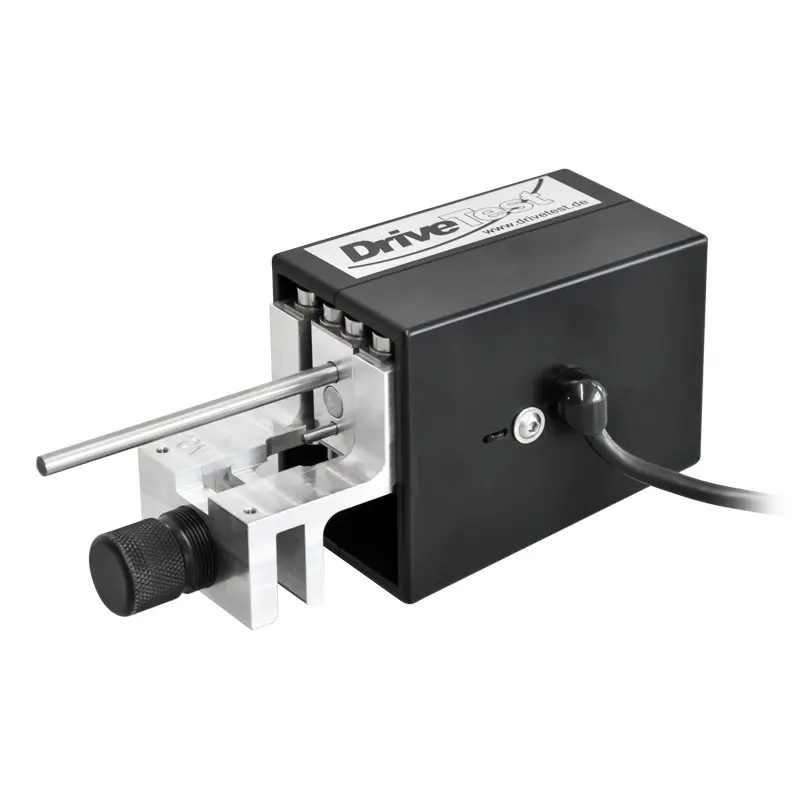

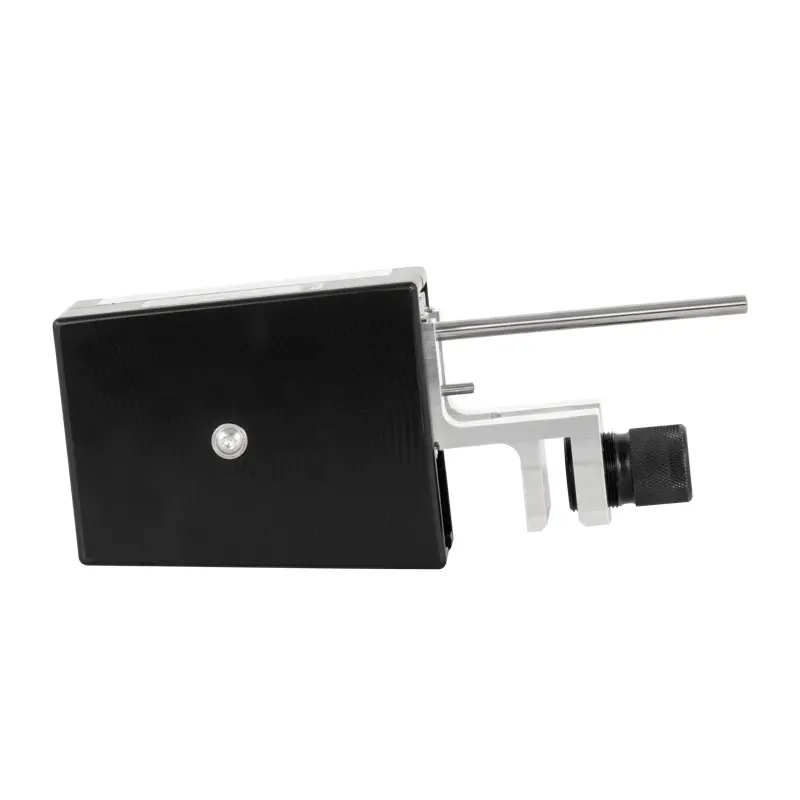

Medidor de força de fechamento para teto solar, vidros elétricos e porta-malas

Referência: FM208-AU-SY-02-200

GTIN (EAN):

Accesório

Software de avaliação PinchPilot (conexão por cabo)

185,00 €

Descrição

Medidor de força de fechamento para teto solar, vidros elétricos e porta-malas

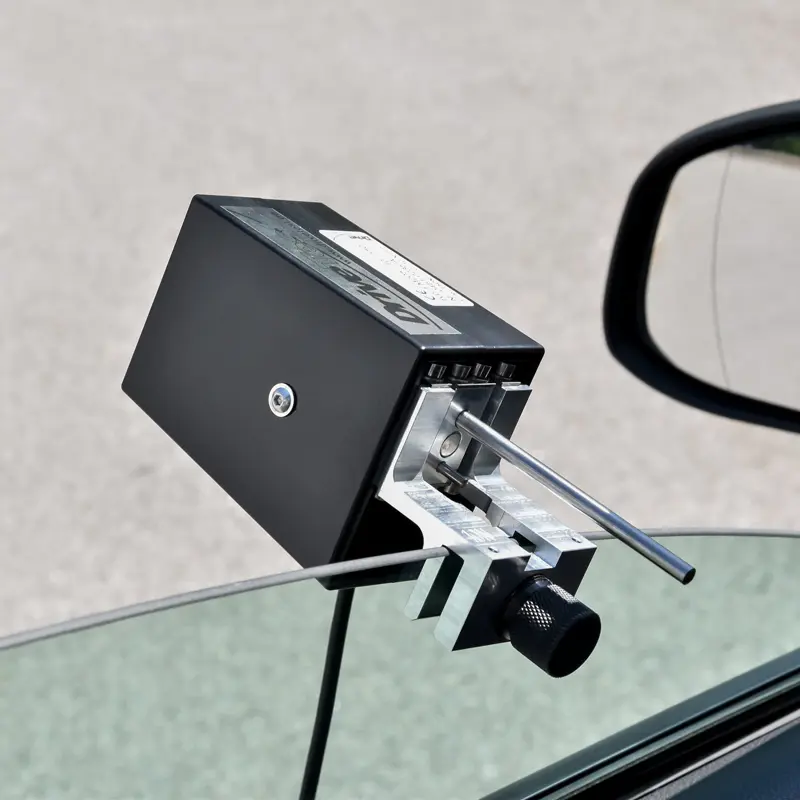

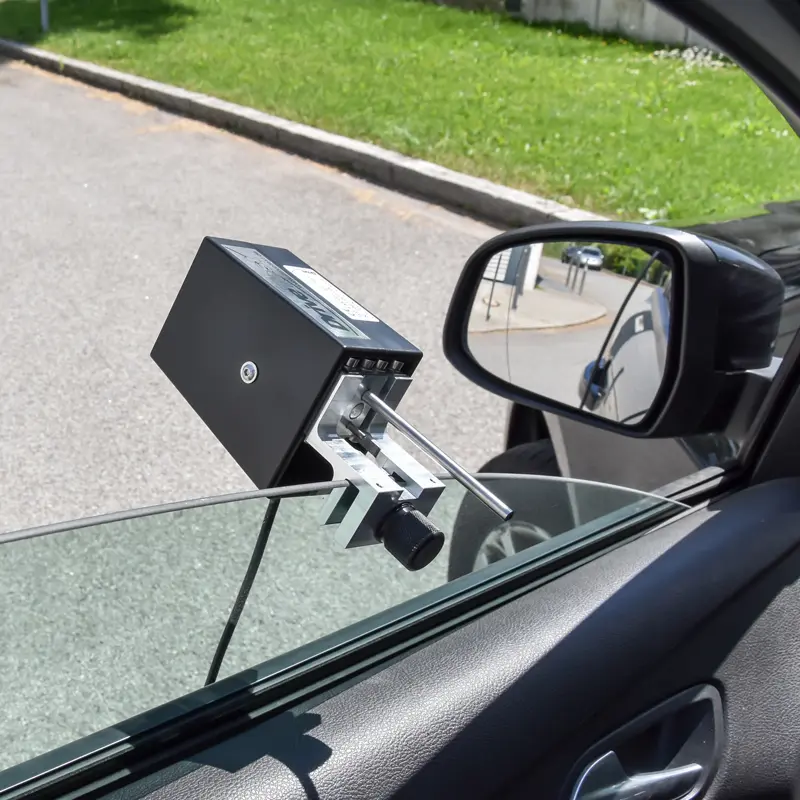

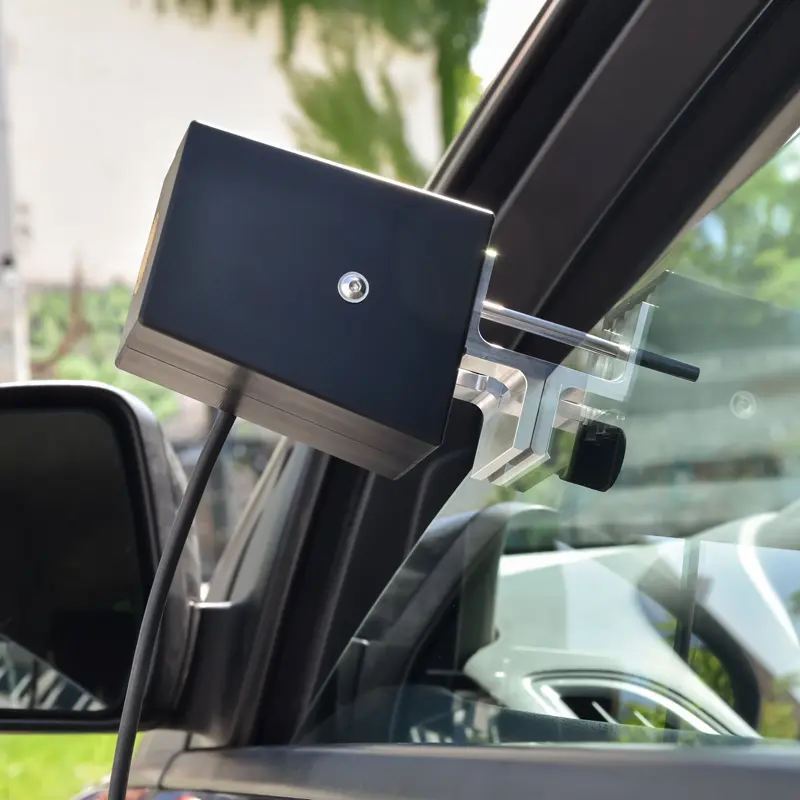

O medidor de força de fechamento é um dispositivo eletrônico para medir tetos solares, vidros elétricos e portões traseiros na indústria automotiva. As aplicações típicas são testes na fabricação, desenvolvimento e produção na indústria automotiva. O medidor de força de fechamento, com baixa rigidez de mola, foi desenvolvido para verificar elementos almofadados que são fixados em um sistema de fechamento. O instrumento se destaca pelo fácil manuseio para medições repetitivas. Seu design combina a precisão com robustez e garante a exatidão dos valores de medição mesmo após anos de uso em ambientes adversos.

Ao realizar medições cíclicas em portas e portões, uma execução rápida e fácil é muito importante. Para isso, foi desenvolvido um software que reduz drasticamente o procedimento de medição e o esforço necessário para a documentação. Com apenas algumas etapas operacionais, as medições podem ser transferidas para um computador, avaliadas, exportadas e documentadas. Fornecemos interfaces adequadas (por exemplo, Microsoft® DLL ou National Instruments® LabVIEW) para integração em uma sequência de teste automatizada.

Características

- Suporte das normas relevantes: 2000/4 CE, Norma estadunidense FMVSS 118, ECE-R 21; medição adicional para baixa rigidez da mola: 2 N/mm

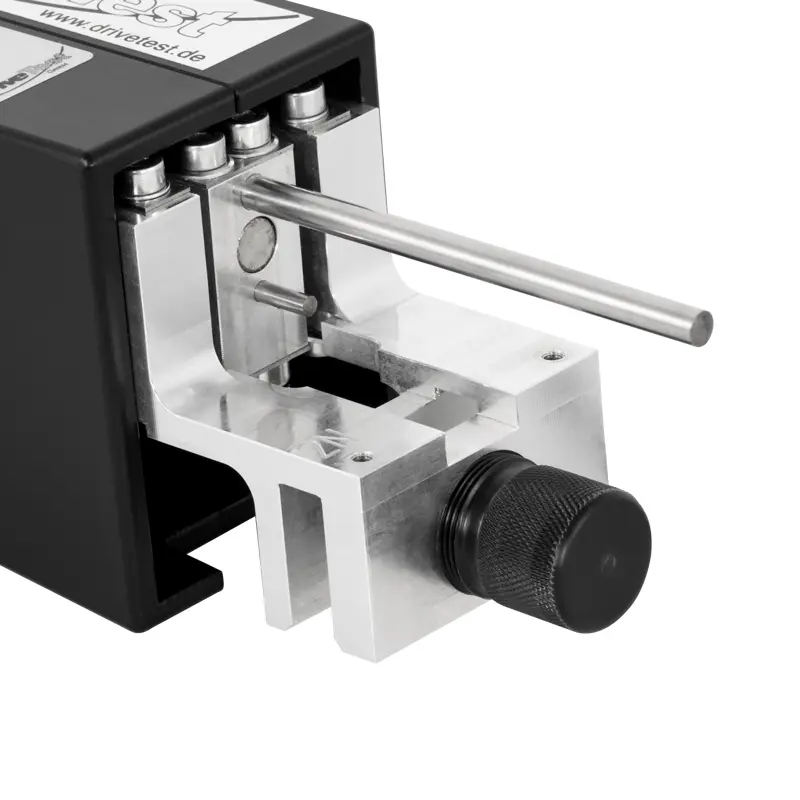

- Medições precisas graças ao guia sem atrito e à célula de carga da plataforma

- Design robusto: o alumínio resistente garante uma larga vida útil em condições de uso adversas

- Software de computador profissional e completo PinchPilot

- Conteúdo da remessa completa: inclui todos os componentes necessários para porta-malas, vidros elétricos e tetos solares, incluindo uma maleta de transporte de alta qualidade e software

- Acessórios para cada aplicação: espaçador (200 mm), aplicação de força (alicate e plataforma), monopé, bloco de suporte para para-choques, bloco de suporte para janelas, bloco de suporte para tetos solares, espaçador de teto corrediço

Especificações

Aplicação da força	Unilateral
Faixa	0 ... 200 N
Precisão	±3 N 3 %	0 ... 100 N > 100 N
Rigidez	2 N/mm, ±10 %
Largura	30 mm
Superfície	20 x 20 mm
Princípio de medição	Extensômetro
Dimensões	220 x 80 x 250 mm
Peso	2,5 kg

Módulo externo SEB2 (display)
- Unidade de registro de dados com display LCD LEDs indicadores de estados, tecla de operação, interface serial
- Medição opcional controlada por PC
- Acumulador Li-Ion
- Data/Hora
- Memória para 100 valores
- Interface para sensor e PC
- Exibição do valor máximo e força efetiva
- LED de avaliação: OK / not OK

Software de avaliação para PC PinchPilot
- Multilíngue (DE, EN, IT, FR, ES)
- Representação gráfica da curva de força
- Cálculo dos valores característicos
- Possibilidade de avaliação de acordo com diferentes diretrizes
- Possibilidade que o usuário insira suas próprias diretrizes
- Impressão do protocolo
- Exportação de dados (Excel, CSV, PDF)

Requisitos do sistema operacional para o software PinchPilot (consulte a guia Software/App)

Conteúdo da remessa

1 Medidor de força de fechamento FM208

1 Módulo externo SEB2, com display LCD e LED, interface serial e registro de dados

1 Pilha de 9 V

Acessórios para diferentes aplicações: espaçador (200 mm), aplicação de força (alicate e plataforma), monopé, bloco de suporte para para-choques, bloco de suporte para janelas, bloco de suporte para tetos solares, espaçador de teto corrediço

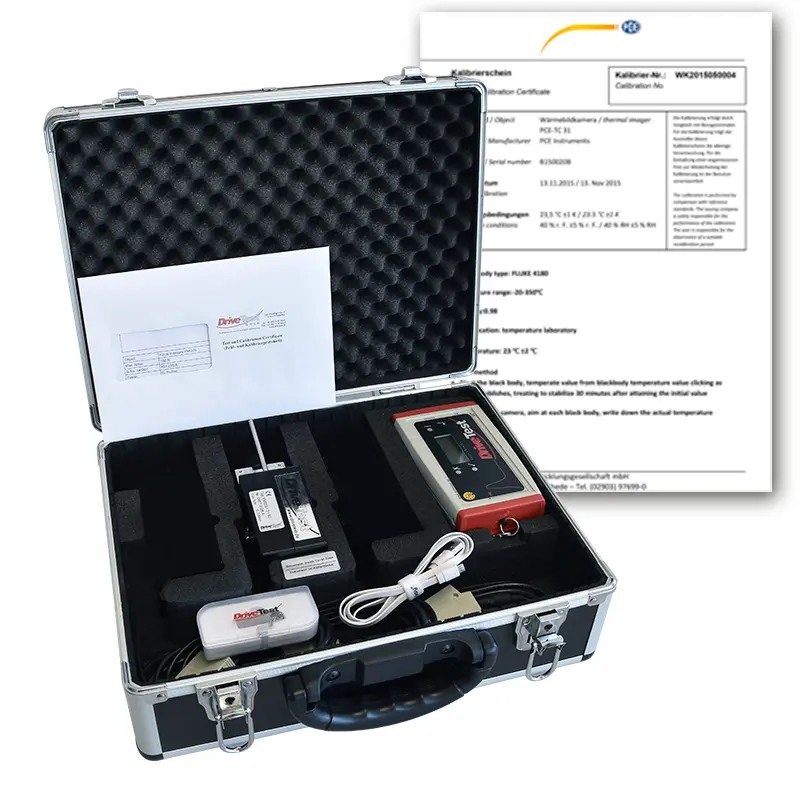

1 Maleta de transporte acolchoada

1 Cabo USB de conexão para PC

1 Memória USB com software de avaliação PinchPilot e documentação

1 Manual de instruções

1 Certificado de calibração ISO

Software / App

Descrição Software / Requisitos técnicos

Nossos instrumentos de medição requerem um software. Nosso software é usado para avaliar os dados obtidos durante as medições de força de fechamento. Dependendo do instrumento de medição que possua, poderá baixar diferentes softwares.

- Sistema operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Software PinchPilot
Nosso software "PinchPilot" é usado para avaliar os dados obtidos durante as medições da força de fechamento. Nenhum software adicional é necessário para o trabalho diário.

Exportação de dados
O PinchPilot fornece todas as funções necessárias para medições de rotina. Caso necessite processar os dados em outro lugar, vários tipos de exportação estão disponíveis:

Exportação de texto: Valores de medição em formato de série numérica; pode ser importada, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)

Avaliação de acordo com as diretrizes de PinchPilot
O software avalia os resultados da medição de acordo com as diretrizes de PinchPilot. Estas são baseadas na normativa aplicável (lei, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos as diretrizes de PinchPilot atualizadas. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.

Documentação dos resultados
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).

O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não tenha uma licença para a versão baixada.

Atualmente é possível avaliar as seguintes normas e diretrizes:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
