Medidor de força de fechamento para vidrios elétricos FM205/2

Referência: FM205-WI-SE-02-050

GTIN (EAN):

Accesório

Espacador FM205-WI-SP-25

98,00 €

Espacador FM205-WI-SP-75

103,00 €

Espacador FM205-WI-SP-125

103,00 €

Espacador FM205-WI-SP-175

103,00 €

Descrição

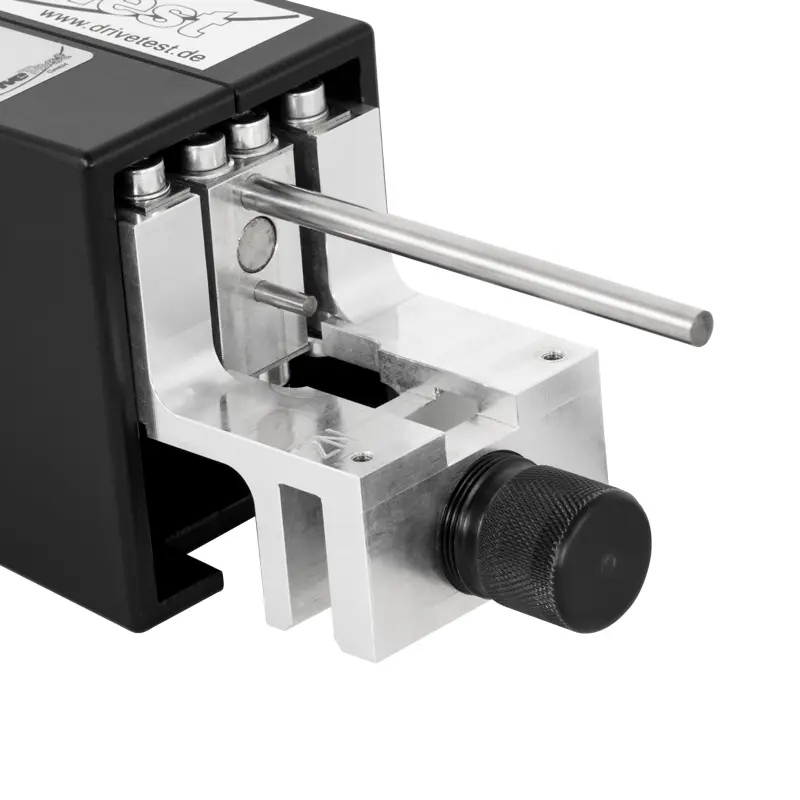

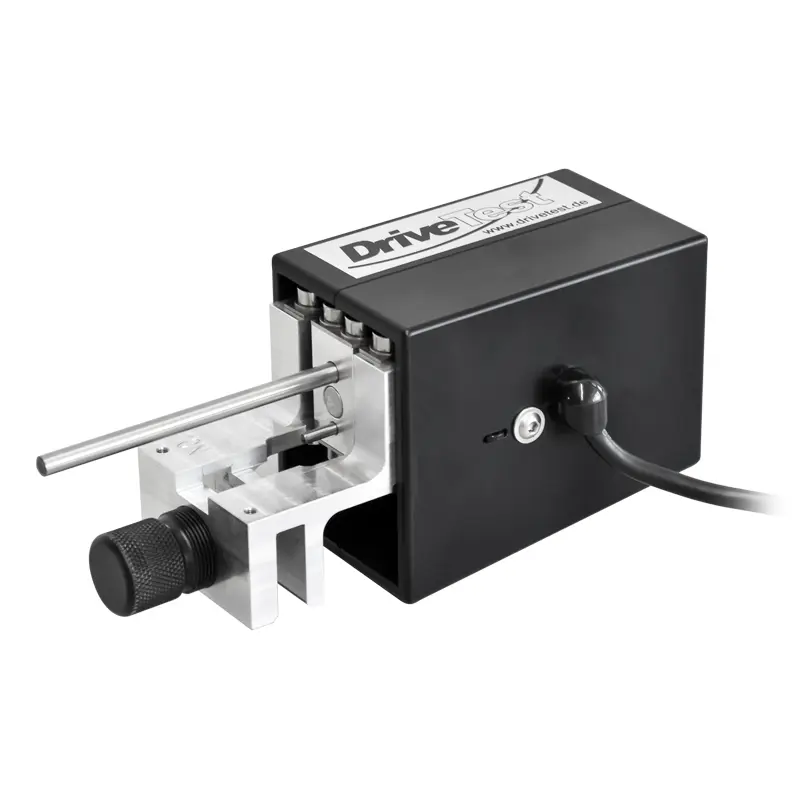

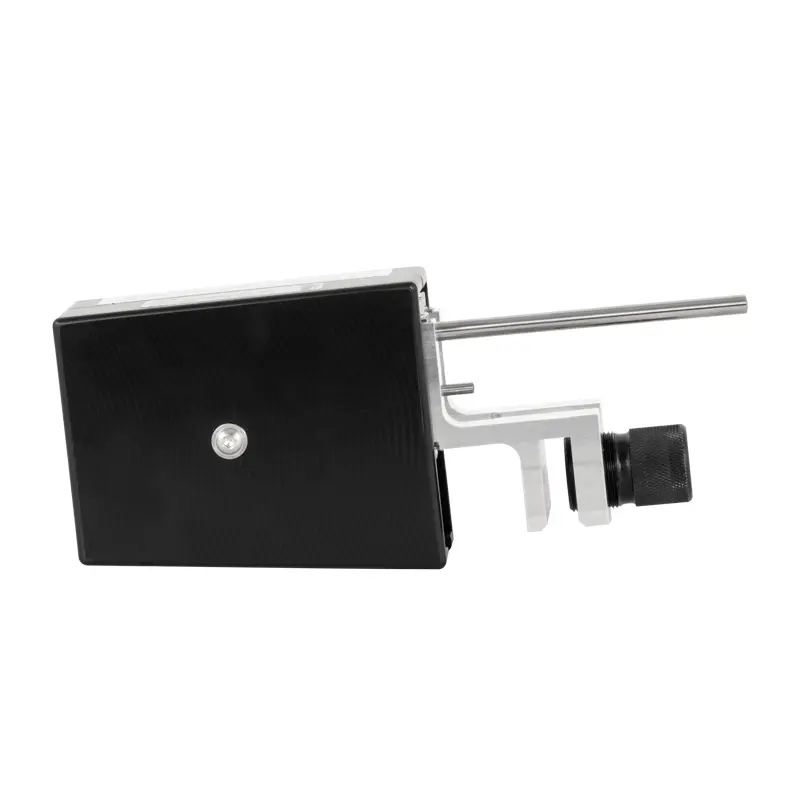

Medidor de força de fechamento para vidrios elétricos

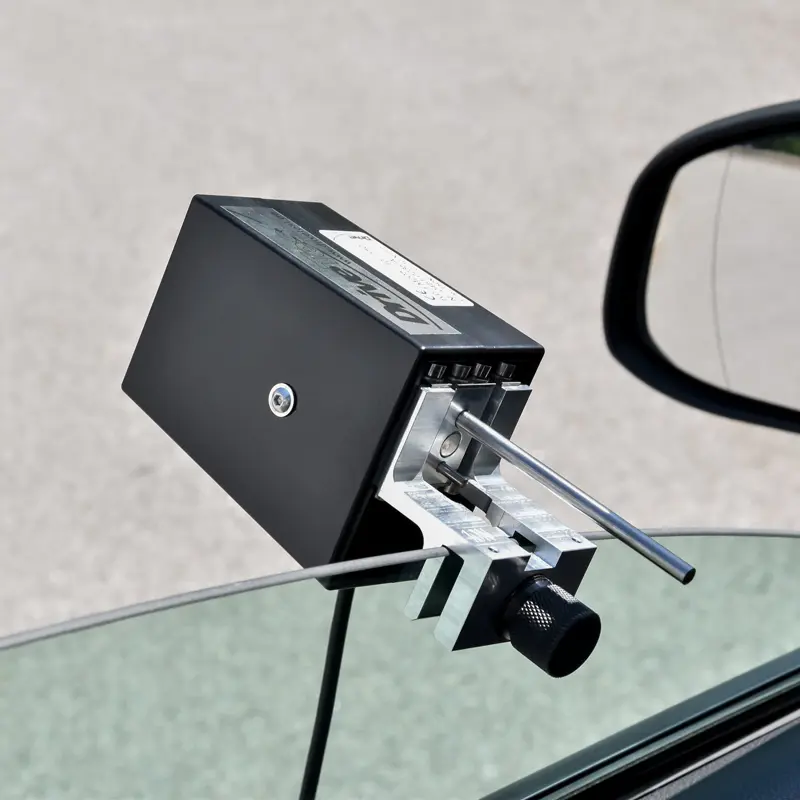

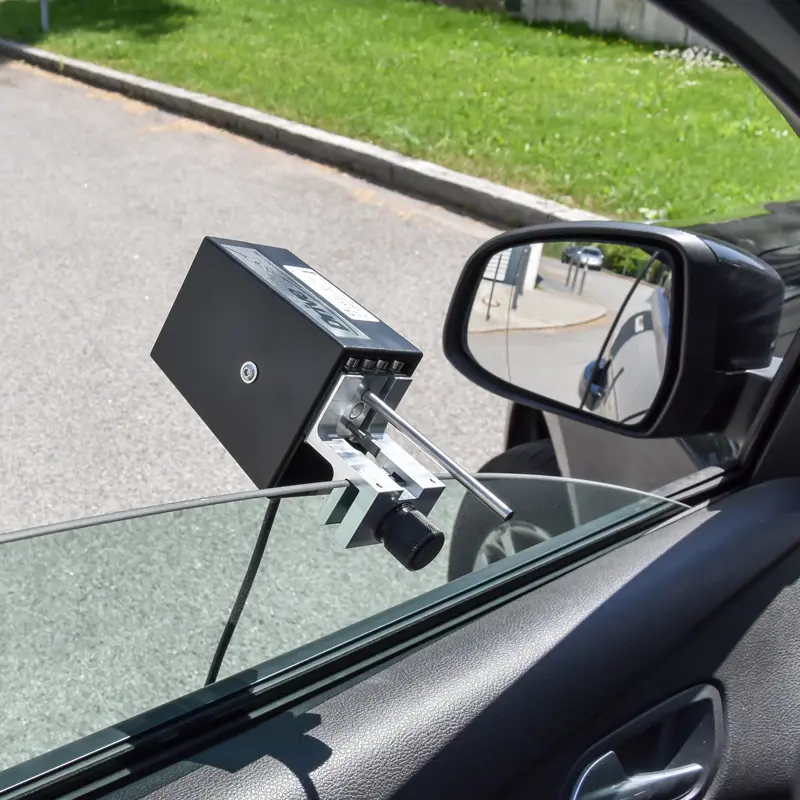

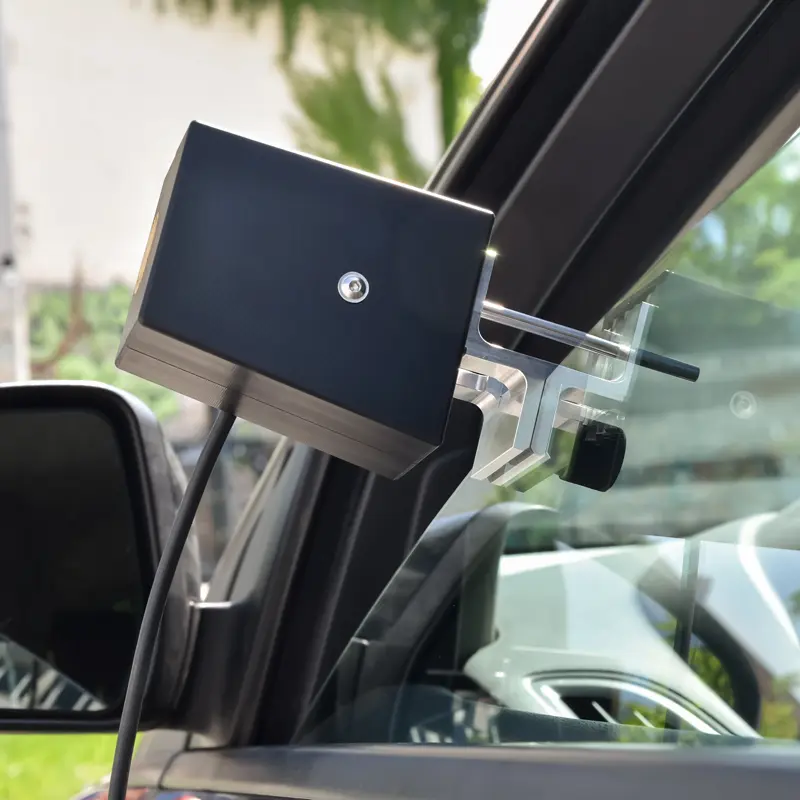

O medidor de força de fechamento é um dispositivo elétronico para vidrios elétricos no setor automotivo. Os campos de aplicação típicos são controles e fabricação no setor automotivo. Para esse fim, desenvolvemos um dispositivo que é particularmente fácil de usar para medições repetitivas. Para atender aos requisitos de diferentes normas padrão, oferecemos esse medidor de força de fechamento para vidrios elétricos com diferentes rigidezes de mola. Também é cada vez mais utilizado por instituições de controle técnico. Seu design combina precisão com robustez e garante a exatidão dos valores de medição mesmo após anos de uso em ambientes hostis.

Ao realizar medições cíclicas em portas e portões, uma execução rápida e fácil é muito importante. Para isso, foi desenvolvido um software que reduz drasticamente o procedimento de medição e o trabalho de documentação. Com apenas algumas etapas operacionais, pode ser tomada medições de um sistema completo, imprimi-las em forma de tabela e armazená-las em um banco de dados. Fornecemos interfaces adequadas (por exemplo, Microsoft® DLL ou National Instruments® LabVIEW) para sua integração em uma sequência de teste automatizada.

Características

- Medições precisas graças ao guia sem atrito e à célula de carga da plataforma

- Design robusto

- Caixa de alumínio de alta resistência e aço inoxidável para longa vida útil em ambientes adversos

- Operação simples

- Operação com uma tecla ou remota via interface DLL da Microsoft® DLL ou biblioteca National Instruments® LabView

- Software profissional completo PinchPilot

- Modelo disponível com uma rigidez de 2, 5, 10, 20 y 65 N/mm

- Conteúdo da remessa completo, incluindo maleta de transporte de alta qualidade e software

Especificações

Aplição de força	Unilateral
Faixa	0 ... 50 N
Precisão	±3 N ou 3 % do valor
Rigidez	2 N/mm
Largura	Mínimo 5 mm
Superficie	5 x 80 mm
Princípio de medição	Extensômetro
Dimensões	175 x 75 x 57 mm
Peso	Aprox. 400 g

Módulo externo SEB2 (display)
- Unidade de registro de dados com display LCD e indicadores de estado LED, tecla de operação, interface em série
- Medição opcional controlada por PC
- Alimentação: bateria de 9 V
- Data/Hora
- Memória para 100 valores
- Interface para sensor e PC
- Exibição do valor máximo e força efetiva
- LED de avaliação: OK / not OK

Espaçadores
- Conjunto completo para todas as larguras de abertura de acordo com a norma EN 14752:2015
- Detecção automática dos espaçadores utilizados
- Ajuste automático do valor limite de acordo com a largura da abertura
- Fácil de usar, montagem rápido sem ferramentas
- Design robusto, baixo peso, POM
- Juntamente com o sensor BIA 600, SEB2 em uma maleta de transporte

Software de avaliação para PC PinchPilot
- Multilíngue (DE, EN, IT, FR, ES)
- Representação gráfica da curva de força
- Cálculo dos valores característicos
- Possibilidade de avaliação de acordo com diferentes diretrizes
- Possibilidade que o usuário insira suas próprias diretrizes
- Impressão do protocolo
- Exportação de dados (Excel, CSV, PDF)

Requisitos do sistema operacional para o software PinchPilot (consulte a guia Software/App)

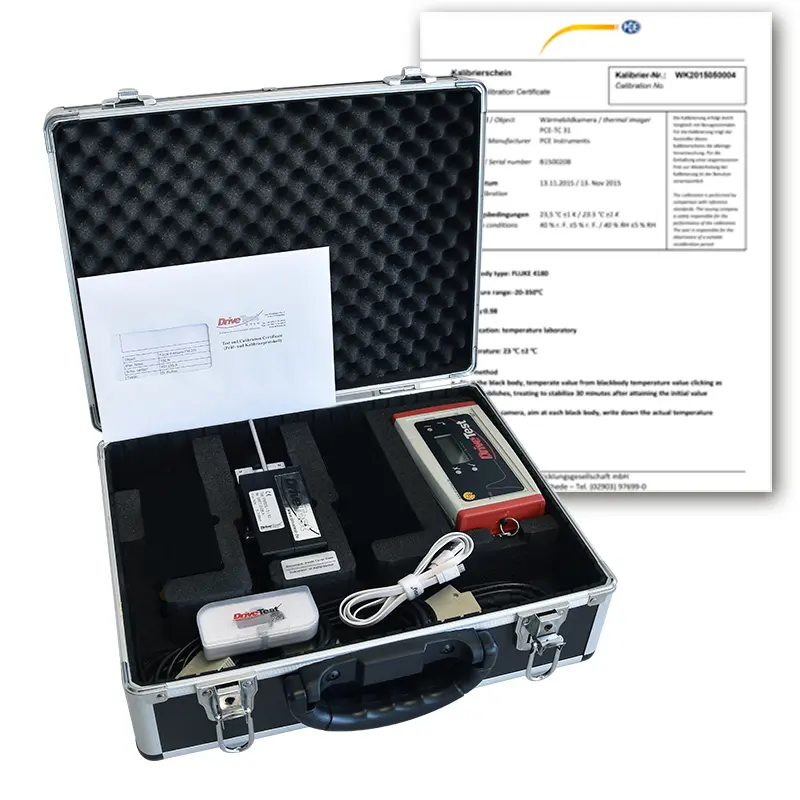

Conteúdo da remessa

1 Medidor de força para vidrios elétricos FM205/2

1 Sensor de 2 N/mm

1 Indicador SEB2.2

1 Pilha de 9 V

1 Maleta de transporte acolchoada

1 Cabo USB de conexão a PC

1 Memória USB com software de avaliação PinchPilot e documentação

1 Manual de instruções

1 Certificado de calibração ISO

Software / App

Descrição Software / Requisitos técnicos

Nossos instrumentos de medição requerem um software. Nosso software é usado para avaliar os dados obtidos durante as medições de força de fechamento. Dependendo do instrumento de medição que possua, poderá baixar diferentes softwares.

- Sistema operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

Software PinchPilot
Nosso software "PinchPilot" é usado para avaliar os dados obtidos durante as medições da força de fechamento. Nenhum software adicional é necessário para o trabalho diário.

Exportação de dados
O PinchPilot fornece todas as funções necessárias para medições de rotina. Caso necessite processar os dados em outro lugar, vários tipos de exportação estão disponíveis:

Exportação de texto: Valores de medição em formato de série numérica; pode ser importada, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)

Avaliação de acordo com as diretrizes de PinchPilot
O software avalia os resultados da medição de acordo com as diretrizes de PinchPilot. Estas são baseadas na normativa aplicável (lei, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos as diretrizes de PinchPilot atualizadas. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.

Documentação dos resultados
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).

O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não tenha uma licença para a versão baixada.

Atualmente é possível avaliar as seguintes normas e diretrizes:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
