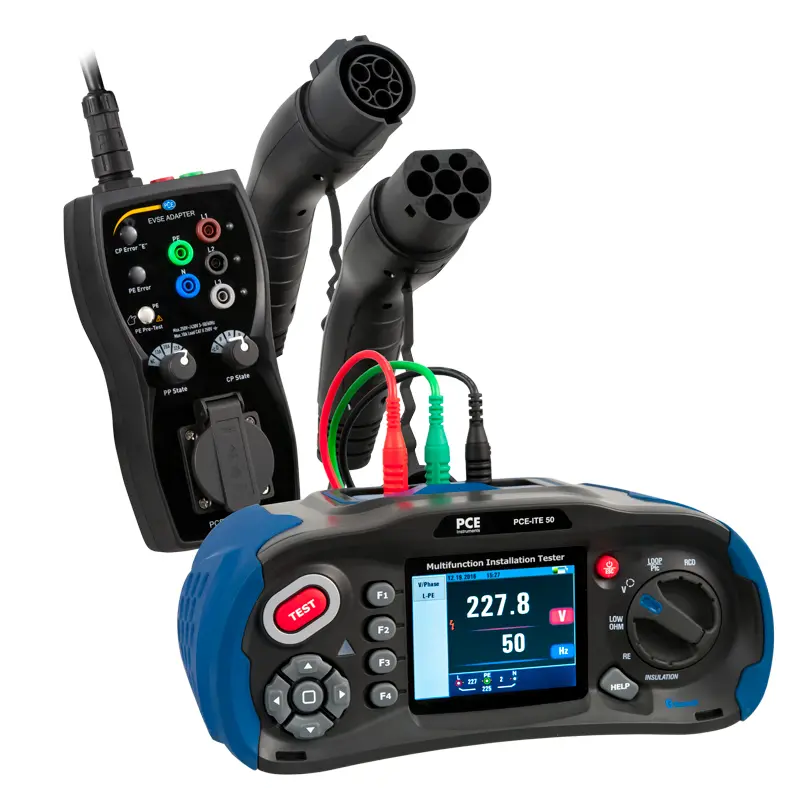

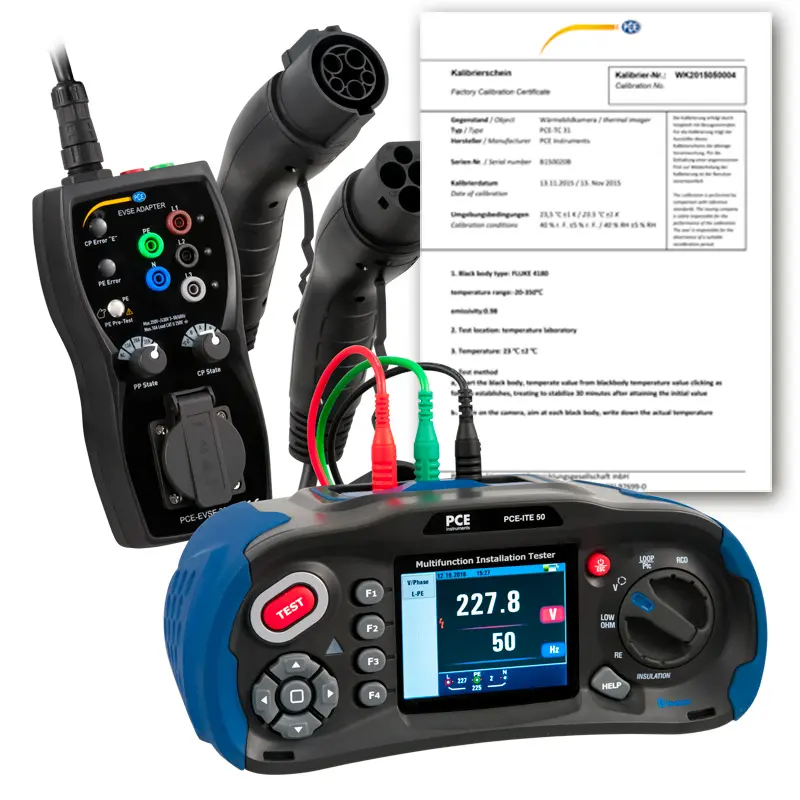

Este dispositivo é um verificador de instalações robusto, equipado com uma grande tela TFT-LCD a cores de 3,5". O verificador de instalações oferece além dos diferentes modos de medição, como resistência de isolamento, resistência de terra, impedância de circuito, tensão, medição de valores baixos de ohm e teste DDR com função de câmera, também a possibilidade de documentar a medição com as correspondentes fotos. Com o verificador de instalações poderá garantir que as instalações fixas estão instaladas de modo correto e seguro. Graças à sua tela dual, seus símbolos intuitivos e seu elevado grau de visão, é possível realizar uma medição confortável e rápida. Com o medidor de ohm de baixa frequência do verificador de instalações poderá verificar conexões de terra, barras de conexão equipotencial e condutores de proteção em uma frequência de ohm baixa. A faixa baixa de medição de ohm do verificador de instalações é de 0...2000 O com uma resolução de 0,001...1 O. A medição mais importante do verificador de instalações é a medição da resistência de isolamento. Nas medições de isolamento, as linhas elétricas são submetidas a tensão para deixar fluir as correntes de fuga, que normalmente geram temperatura. Na maioria dos casos, as fugas de corrente são tão ínfimas que não podem ser detectadas pelos dispositivos de segurança provocando, no pior dos casos, um incêndio. O verificador de instalações pode medir as instalações com uma tensão de teste de 125 V, 250 V, 500 V ou 1000 V.

A corrente de teste geralmente é de 1mA. A medição de terra do verificador de instalações é realizada independentemente da alimentação. Para juntar todas as instalações e circuitos de um sistema de energia em um potencial comum e para a proteção contra curtos-circuitos e sobretensões, a resistência de terra deverá ter a impedância mais baixa possível. Com uma faixa de medição de 0...2000 O e uma resolução de 0,01...1 O o verificador de instalações oferece, portanto, todas as condições para uma medição significativa da resistência de terra.

A eletromobilidade está aumentando a cada dia. Um fator importante são as estações de carregamento de veículos elétricos. Para a verificação das estações de carregamento, também conhecidas como Wallbox, são necessários instrumentos de medição especiais para verificar a funcionalidade, o dispositivo de segurança e o isolamento. Muitas vezes existem instrumentos para realizar este tipo de medições. No entanto, para poder conectar o instrumento de medição a uma estação de carga, é necessário um adaptador.

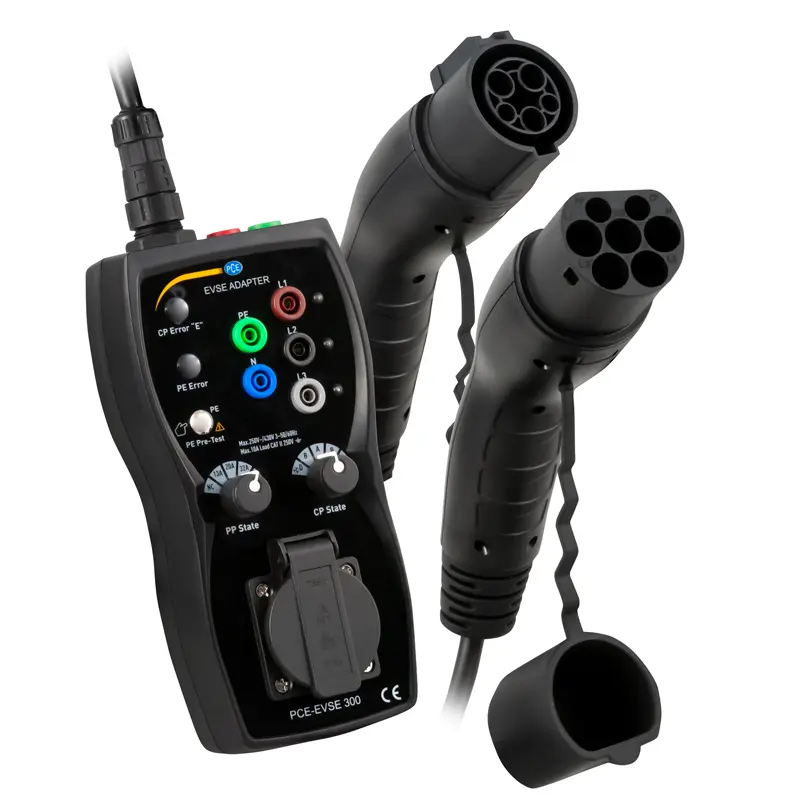

O adaptador EVSE foi especialmente projetado para esta aplicação e inclui uma ampla variedade de funções. Todas as conexões que saem da estação de carregamento têm uma saída individual através de plugues. Isso significa que todas as linhas podem ser aproveitadas através do adaptador EVSE. Isso permite verificar o isolamento da estação de carregamento com a ajuda do adaptador EVSE. O adaptador EVSE possui uma conexão de plugue de proteção (Schuko). Através do verificador RCD é possível verificar o dispositivo de corrente residual.

Um cabo de carregamento contém não apenas as linhas de fornecimento para carregar um veículo elétrico, mas também duas interfaces. O veículo elétrico se comunica com a estação de carregamento através da linha CP (Control Pilot) e comunica o estado atual do veículo elétrico. A linha PP (Proximity Plug) é usada para a comunicação entre o cabo de carregamento conectado e a estação de carregamento. Assim, o cabo de carregamento pode indicar à estação de carregamento quantos amperes poderá carregar. Para testar ambas as funções, o adaptador EVSE está equipado com os simuladores correspondentes.
