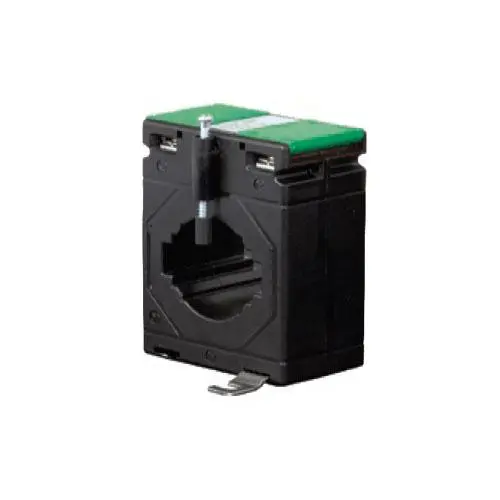

Transdutor de corrente série PCE-LCTB 45/21 (40) para medição de correntes CA de até 400 A
O transdutor de corrente série PCE-LCTB 45/21 (40) serve para detectar diretamente correntes alternadas que nos circuitos são muito altas. O transdutor de corrente converte a corrente primária em uma corrente secundária reduzida proporcionalmente, que pode ser processada por um medidor. Adicionalmente, o transdutor de corrente protege os medidores conectados de tensões muito altas. O transdutor de corrente da série PCE-PCE-LCTB 45/21 (40) pode detectar, dependendo da versão, correntes primárias entre 50 A até 400 A, e convertê-las em correntes secundárias de 1 A ou 5 A. Adicionalmente, poderá selecionar as classes de precisão: 1 / 0,5 / 0,2 / 0,2s.
Características
- Bobinagem primária (entrada): 50 A ... 400A
- Saída de 1 A ou 5 A
- Tensão máxima: 720 V
- Classe de precisão: 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto
Especificações
Especificações técnicas
Bobinagem primária (entrada máx.)
50 ... 400 A
Bobinagem secundária (saída)
1 A / 5 A
Classe de precisão
0,5 - para medições precisas 1 - para medições ordinárias, para medidores analógicos
Largura
40 mm
Fundo
45 mm
Diâmetro do orifício
Ø 20 mm
Tamanho máximo do trilho
20x10 mm
Normas
IEC/EN 60044-1, BS 3938, IS 2705-1
Caixa
10 % de fibra de vidro de policarbonato reforçado, resistente ao fogo de acordo com UV94V-0
Conexões
2 conectores em cada lado
Classe térmica
E (até 120 ºC)
Tensão do sistema
Máx. 720 V
Potência nominal
1,5 VA ... 60 VA
Temperatura ambiente
-20 ... +45 °C
Temperatura de armazenamento
-50 ... +80 °C
Corrente de curto-circuito térmica (l th)
40 x In
Corrente de curto-circuito dinâmica (l dyn)
2,5 x l th
Fator de segurança
5
Conteúdo da remessa
Conteúdo da remessa 1 x Transdutor de corrente série PCE-LCTB 45/21 (40) 1 x Manual de instruções
