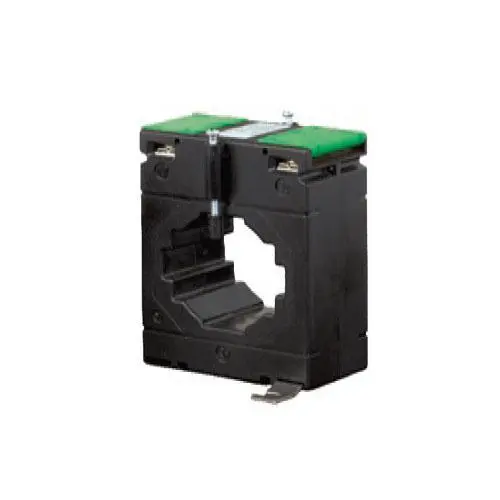

Transdutor de corrente PCE-LCTB 86/60 (45)

Referência: PCE-LCTB 86/60 (45)

GTIN (EAN):

Descrição

Transdutor de corrente até 1600 A, saída de 1 A ou 5 A, para barra condutora e

cabo / Para operação com transdutor ou analisador de potência>

O transdutor de corrente industrial PCE-LCTB86/60(45) transforma corrente de até 1600 A AC. Na saída, o transdutor de corrente industrial proporciona 1 A ou 5 A. O transdutor de corrente industrial pode ser usado em trilhos ou cabos elétricos de até 51 mm de diâmetro. Graças ao método de medição indireto, permite-se medições com segurança com o transdutor de corrente industrial.

Características

- Transdutor de corrente (entrada): 100 A ... 1600A
- Saída de 1 A ou 5 A
- Tensão máxima: 720 V
- Classe de precisão: 0,2S / 0,2 / 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto

Especificações

Especificações técnicas
Modelo	PCE-LCTB86/60(45)
Bobinagem primária (entrada máx.)	100 ... 1600 A
Bobinagem secundária (saída)	1 A / 5 A
Classe de precisão	0,2S / 0,2 - para laboratório e medição de potência 0,5 - para medições precisas 1 - para medições comuns, para instrumentos analógicos
Diâmetro máximo do cabo	51 mm
Fundo	86 mm
Largura	45 mm
Tamanho máximo barra condutora	60 x 12 mm, 2 x 50 x 15 mm
Tensão máxima	720 V
Potência nominal	1,5 VA ... 30 VA
Temperatura ambiente	-20 ... +45 ºC
Temperatura de armazenamento	-50 ... +80 ºC
Corrente térmica de curto-circuito (lth)	40 x ln
Dinâmica de corrente de curto-circuito (ldyn)	2,5 x l th
Fator de segurança	5

Conteúdo da remessa

Conteúdo da remessa
1 x Transdutor de corrente industrial PCE-LCTB86/60(45)
1 x Manual de instruções
