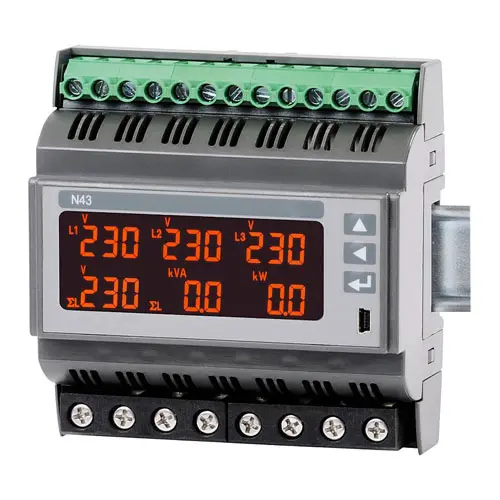

Indicador de potência PCE-N43

Referência: PCE-N43
GTIN (EAN):
324,90 €
393,13 €
Preço sem IVA e sem frete (8,00 € + IVA)
PCE-N43
Prazo de entrega: 3 Semanas
3 fases (1/5 A e 63 A)
LCD
Montagem em trilho DIN

Accesório

Transdutor de corrente
Transdutor de corrente PCE-LCTB 74/40 (45)
24,60 €
Transdutor de corrente
Transdutor de corrente PCE-LCTB 104/80 (45)
30,20 €

Descrição

Indicador de potência para o cumprimento da norma ISO 50001 / Mede até 63 A de forma direta / Interface Modbus / Medição e visualização de corrente, tensão, potência, fator de potência, ângulo de fase, etc.

O indicador de potência mede corrente de até 63 A de forma direta. Isso torna possível conectar o indicador de potência ao lado da distribuição principal. Obviamente, também é possível medir correntes mais altas através de transformadores de corrente.

O indicador de potência mede todos os parâmetros relevantes da rede como corrente, tensão, potência, etc. O indicador de potência é ideal para cumprir a norma de gestão energética ISO 50001. Além da visualização direta dos parâmetros medidos, eles podem ser transferidos através do Modbus. Assim, é possível armazenar os dados.

Características

- Medidas até 63 A de forma direta
- Medição de U, I, M, P, Q, S, PF ...
- Montagem em trilho DIN
- Função de alarme
- Para cumprir a norma ISO 50001
- Saída de impulsos para energia ativa
- Fácil de usar
- Display LCD retroiluminado
- Fácil instalação
- Interface RS485 Modbus

Especificações

Entrada Display Faixa de medição Precisão
Corrente

1 A0,00 ... 1200 A0,005 ... 1,2 A AC
5 A0,00 ... 60000 A0,025 ... 6 A AC± 0,5 % faixa de med.
63 A 0,10 ... 63 A0,10 ... 76 A
Tensão L-N

57,7 V2,8 ... 70,0 kV
230 V0,0 ... 1,012 MV195 ... 253 V± 0,5 % faixa de med.
290 V0,0 ... 1,200 MV246 ... 300 V
Tensão L-L

100 V5,00 ... 120 kV340 ... 440 V
400 V0,0 ... 1,715 MV425 ... 520 V± 0,5 % faixa de med.
500 V0,0 ... 2,000 MV
Freqüência47,0 ... 63,0 Hz47,0 ... 63,0 Hz± 0,5 % faixa de med.
Potência ativa-9999 ... 999 MW-1,52 kW ... 1,52 kW± 1 % faixa de med.
Potência reativa-9999 ... 999 MVAR-1,52 ... 1,52 MVAR± 1 % faixa de med.
Potência aparente0,00 VA ... 999 MVA1,0 VA ... 1,52 VA± 1 % faixa de med.
Fator de potência PF-1 ... 1-1 ... 1± 1 % faixa de med.
Tan φ-1,2 ... 1,2-1,2 ... 1,2± 1 % faixa de med.
Saídas de relé3 / máx. 250 V AC / 0,5 A
Saída de impulsos potência ativa1 O/C (NPN)
Interface RS485Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1
Velocidade de transmissão 4800 / 9600 / 19200 / 38400 bit/s
DisplayLCD com luz de fundo
Tensão de alimentação desde L385 ... 253 V AC / DC - 20 ... 40 V AC / DC
Condições ambientais-20 ... 55 ºC / 25 ... 95% H.r.
Condições de armazenamento-30 ... 70ºC / sem condensação
Segurança elétricaEN 61010-1
Dimensões105 x 110 x 60 mm
MontagemCarril DIN
Peso300 g
Proteção IP20
PesoAprox. 250 g
Montagem Sobre painel de montagem de 35 mm
Condições ambientais-10 ... +55 ºC / <95 % H.r.
Grau de proteçãoCAT III 300 V / CAT II 600 V

Conteúdo da remessa

1 x Indicador de potência PCE-N43
1 x Manual de instruções
