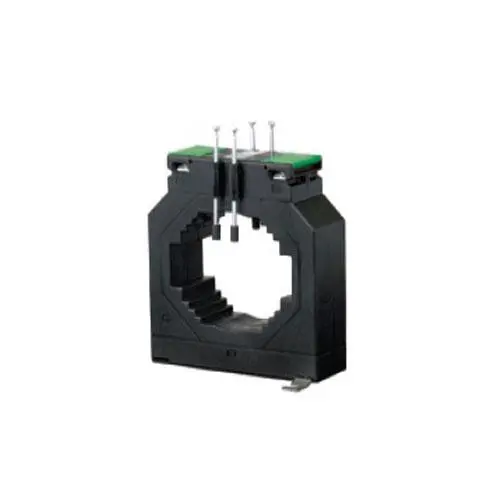

Akım Dönüştürücü PCE-LCTB 104/60 (45)

Sip.no.: PCE-LCTB 104/60 (45)

EAN:

Ürün Bilgisi

Akım Dönüştürücü PCE-LCTB 104/60 (45) 1600 A'ya kadar alternatif akımları ölçmek için seri

PCE-LCTB 104/60 (45) serisi akım dönüştürücüleri, devrelerdeki AC akımları doğrudan kodlayıcılar tarafından algılanamayacak kadar yüksek olduğunda kullanılır. Akım Dönüştürücü, birincil akımı, bir metre ile işlenebilecek orantılı olarak azaltılmış bir ikincil akıma dönüştürür. Ek olarak, akım dönüştürücüsü bağlı ölçüm cihazlarını aşırı voltajlardan korur. Tasarıma bağlı olarak, PCE-LCTB 104/60 (45) serisinin akım dönüştürücüleri 100 A - 1600 A arasındaki birincil akımları tespit edebilir ve bunları 1 A veya 5 A ikincil akıma dönüştürebilir. Ek olarak, 1 / 0.5 / 0.2 / 0.2s hassasiyet sınıfları arasından seçim yapabilirsiniz.

Özellikler

- Birincil prob (giriş): 100 A ... 1600 A

- İkincil prob (çıkış): 1 A / 5 A

- Sistem kaynağı: maks. 720V

- Hassasiyet sınıfları: 0.2s / 0.2 / 0.5 / 1

- Frekans: 50 Hz

- IEC / EN 60044-1, BS 3938, IS 2705-1 standartları

- Kolay kurulum

- Kompakt boyutlar

Teknik Bilgiler

Birincil Prob (giriş)	100 A ... 1600 A
İkincil Prob (çıkış)	1 A, 5 A
Hassasiyet Sınıfları	0,2s / 0,2 - Laboratuvar ve performans ölçümleri için 0.5 - Doğru ölçümler için 1 - Normal ölçümler için, analog ölçüm cihazları için
Derinlik	104 mm
Genişlik	45 mm
Delik Çapı	Ø 54 mm
Bara	60x12mm, 2x50x15mm, 2x40x20mm
Standartlar	IEC/EN 60044-1, BS 3938, IS 2705-1
Gövde	10 % cam elyaf takviyeli polikarbonat, UV94V-0’a göre alev önleyici
Bağlantılar	Her iki tarafta 2 bağlantı
Termal Sınıf	E (120 °C’ye kadar)
Sistem Kaynağı	Maks. 720 V
Nominal Güç	1,5 VA ... 45 VA
Ortam Sıcaklığı	-20 °C ... +45 °C
Depolama Sıcaklığı	-50 °C ... +80 °C
Termal Kısa Devre Akımı (I th)	40 x In
Dinamik Kısa Devre Akımı (I dyn)	2,5 x I th
Güvenlik Faktörü	5

Teslimat İçeriği

1 x Akım Dönüştürücü PCE-LCTB 104/60 (45),

1 x Kullanım Kılavuzu.
