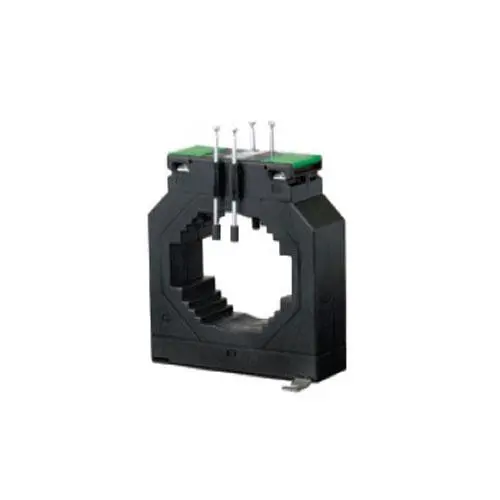

Akım Dönüştürücü PCE-LCTB 140/80 (45)

Sip.no.: PCE-LCTB 140/80 (45)

EAN:

Ürün Bilgisi

Akım Dönüştürücü PCE-LCTB 140/80 (45) 2000 A'ya kadar AC akımlarını ölçmek için seri

PCE-LCTB 140/80 (45) serisi akım dönüştürücüleri, devrelerdeki AC akımları doğrudan kodlayıcılar tarafından algılanamayacak kadar yüksek olduğunda kullanılır. Akım Dönüştürücü, birincil akımı, bir metre ile işlenebilecek orantılı olarak azaltılmış bir ikincil akıma dönüştürür. Ek olarak, akım dönüştürücü bağlı ölçüm cihazlarını aşırı voltajlardan korur. Tasarıma bağlı olarak, PCE-LCTB 140/80 (45) serisinin akım dönüştürücüleri, 200 A ila 2000 A arasındaki birincil akımları algılayabilir ve bunları 1 A veya 5 A ikincil akıma dönüştürebilir. Ek olarak, 1 / 0.5 / 0.2 / 0.2s hassasiyet sınıfları arasından seçim yapabilirsiniz.

Özellikler

- Birincil prob (giriş): 200 A ... 2000 A

- İkincil prob (çıkış): 1 A / 5 A

- Sistem kaynağı: maks. 720V

- Hassasiyet sınıfları: 0.2s / 0.2 / 0.5 / 1

- Frekans: 50 Hz

- IEC / EN 60044-1, BS 3938, IS 2705-1 standartları

- Kolay kullanım

- Kompakt boyutlar

Teknik Bilgiler

Birincil Prob (giriş)	200 A ... 2000 A
İkincil Prob (çıkış)	1 A, 5 A
Hassasiyet Sınıfları	0,2s / 0,2 - Laboratuvar ve performans ölçümleri için 0.5 - Doğru ölçümler için 1 - Normal ölçümler için, analog ölçüm cihazları için
Derinlik	45 mm
Genişlik	140 mm
Delik Çapı	Ø 72 mm
Bara	80x30mm, 2x60x25mm
Standartlar	IEC/EN 60044-1, BS 3938, IS 2705-1
Gövde	10 % cam elyaf takviyeli polikarbonat, UV94V-0’a göre alev önleyici
Bağlantılar	Her iki tarafta 2 bağlantı
Termal Sınıf	E (120 ° C'ye kadar)
Sistem Kaynağı	Maks. 720 V
Nominal Güç	1,5 VA ... 60 VA
Ortam Sıcaklığı	-20 °C ... +45 °C
Depolama Sıcaklığı	-50 °C ... +80 °C
Termal Kısa Devre Akımı (I th)	40 x In
Dinamik Kısa Devre Akımı (I dyn)	2,5 x I th
Güvenlik Faktörü	5

Teslimat İçeriği

1 x Akım Dönüştürücü PCE-LCTB 140/80 (45),

1 x Kullanım Kılavuzu.
