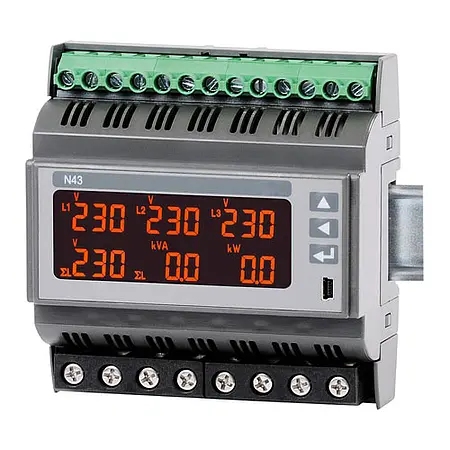

DIN Ray Ölçer PCE-N43

Sip.no.: PCE-N43

EAN: 4250348718716

Ürün Bilgisi

ISO 50001'e uygun DIN ray ölçüm cihazı / Doğrudan 63 A'ya kadar önlemler / Modbus arayüzü / Akım, voltaj, güç, güç faktörü, faz açısı ölçümü ve gösterimi ...

Silindir DIN ray ölçüm cihazı PCE-N43, 63 A'ya kadar olan akımı doğrudan ölçer. Bu, silindir DIN ray ölçüm cihazının doğrudan ana dağıtım kartına bağlanmasını mümkün kılar. Tabii ki akım trafolarını kullanarak daha yüksek akımları ölçmek de mümkündür. Silindir DIN rayı ölçüm cihazı PCE-N43 akım, voltaj, güç vb. gibi ilgili tüm ağ parametrelerini ölçer.

Silindir DIN ray ölçüm cihazı PCE-N43, ISO 50001 enerji yönetimi standardına uymak için ölçüm amaçları için idealdir. Ölçülen parametrelerin doğrudan görüntülenmesine ek olarak, bunlar Modbus üzerinden iletilir. Böylece verileri bağlı bir veri belleği ile kaydetmek mümkündür.

Özellikler

- 63 A'ya kadar doğrudan ölçer
- U, I, f, P, Q, S, PF ölçümü ...
- DIN rayına montaj
- Alarm fonksiyonu
- ISO 50001 ile uyumlu olmak
- Aktif enerjinin dürtü çıkışı
- Kolay kullanım
- Işıklı LC ekran
- Kolay kurulum
- RS485 Modbus arayüzü

Teknik Bilgiler

Ölçülen Akım Boyutu	Ekran Aralığı	Ölçüm Aralığı	Hassasiyet
1 A	0,00 ... 1200 A	0,005 ... 1,2 A AC
5 A	0,00 ... 60000 A	0,025 ... 6 A AC	Ölçüm aralığının ±% 0,5'i
63 A	0,10 ... 63 A	0,10 ... 76 A
Voltaj L-N
57,7 V	2,8 ... 70,0 kV	2,8 ... 70 V AC
230 V	0,0 ... 1,012 MV	10 ... 276 V AC	Ölçüm aralığının ±% 0,5’i
290 V	0,0 ... 1,200 MV	14 ... 348 V AC
Voltaj L-L
100 V	5,00 ... 120 kV	5 ... 120 V AC
400 V	0,0 ... 1,752 MV	20 ... 480 V AC	Ölçüm aralığının ±% 0,5’i
500 V	0,0 ... 2,000 MV	25 ... 600 V AC
Frekans	47,0 ... 63,0 Hz	47,0 ... 63,0 Hz	Ölçüm aralığının ±% 0,5’i
Aktif Güç	-9999 ... 999 MW	-1,52 kW ... 1,52 kW	Ölçüm aralığının ±% 1’i
Reaktif Güç	-9999 ... 999 MVAR	-1,52 ... 1,52 MVAR	Ölçüm aralığının ±% 1’i
Görünür Güç	0,00 VA ... 999 MVA	1,0 VA ... 1,52 VA	Ölçüm aralığının ±% 1’i
Güç Faktörü PF	-1 ... 1	- 1 ... 1	Ölçüm aralığının ±% 1’i
Tan φ	-1,2 ... 1,2	-1,2 ... 1,2	Ölçüm aralığının ±% 1’i

Performans Göstergesi için Genel Teknik Özellikler
Röle Çıkışı		3 x bağlantı yok Maks. 250 V AC / 0,5 A
Darbe Aktif Güç Çıkışı		1 x O/C (NPN)
RS485 Arayüzü		Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1 Baud hızı 4800 / 9600 / 19200 / 38400 bit/s
Ekran		Arkadan aydınlatmalı LCD
Voltaj Kaynağı		85 ... 253 V AC / DC 20 ... 40 V AC / DC
Çevresel Koşullar		-20 ... 55 °C / 25 ... 95 % n.o
Depolama Koşulları		- 30 ... 70 ° C / yoğuşmalı değil
Elektrik Sigortası		EN 61010-1
Boyut		105 x 110 x 60 mm
Montaj		DIN Rayı
Ağırlık		Yaklaşık. 300 g
Koruma Derecesi		IP 20

Teslimat İçeriği

1 x Silindir DIN Ray Ölçer PCE-N43,
1 x Kullanım Kılavuzu.

Bilgi İndirme

Teknik Katalog
