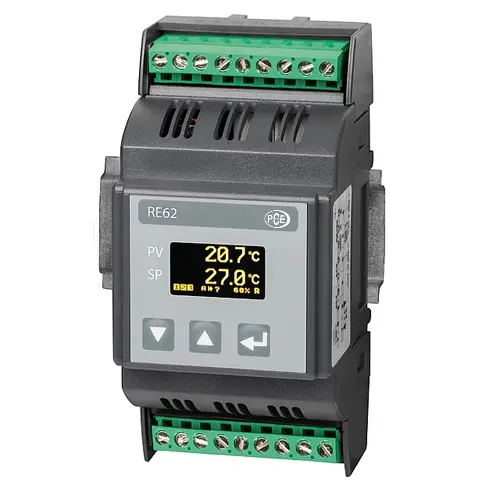

Üniversal Kontrol Cihazı PCE-RE62

Sip.no.: PCE-RE62

EAN:

Ürün Bilgisi

DIN rayına montaj için üniversal kontrol cihazı / OLED ekran / Dağıtım sistemlerine uygun gövde / Kendi kendini optimize eden kontrol sistemi / Röle, SSR veya analog çıkış

PCE-RE62, çok çeşitli sensör sinyalleri ve kontrol modları için üniversal bir kontrol cihazıdır. Üniversal kontrol cihazı giriş tarafı RTD sıcaklık sensörlerini, termokupl ve DC standart sinyallerini işleyebilir. Çıkış tarafında, üniversal kontrol cihazında her zaman bir röle bulunur. İsteğe bağlı olarak, diğer röleler, SSR kontrolüne 0/5 V çıkış veya isteğe bağlı bir analog çıkış seçilebilir. Ayrıca, çıkış tarafında, denetleyiciye 24 V / 40 mA sensör kaynağı takılabilir.

Bu üniversal kontrol ünitesinin güç kaynağı, vidalı bağlantılarla yapılır ve 20 ... 253 V AC / DC arasında olabilir. Üniversal kontrol cihazı 35 mm DIN ray üzerine monte edilmiştir. Modern tasarımı ve kompakt boyutları sayesinde, kontrol cihazı herhangi bir kontrol panosuna veya dağıtım sistemine sığar. Ölçüm ve kontrol parametreleri OLED ekran üzerinden gösterilir. Programlama, programlama yazılımı kullanılarak tuşlar veya isteğe bağlı RS485 arayüzü üzerinden yapılır.

Üniversal kontrol cihazı, kendi kendini optimize eden bir PID kontrol işlemine sahiptir. Ayrıca, basit bir açma-kapama kontrolü ayarlanabilir. Kontrol cihazındaki tüm elektrik bağlantıları, galvanik olarak birbirlerinden izole edilmiştir.

Özellikler

- Kendi kendini optimize eden PID kontrolü

- Evrensel giriş

- DIN rayına montaj

- Röle, 0/5 V veya analog çıkış seçilebilir

Teknik Bilgiler

Girişler	Pt100: -100 ... 850°C (± %0,2 v. Mb. + 1 Dijit) Tip J: -100 ... 1200°C (± %0,2 v. Mb. + 1 Dijit) Tip K: -100 ... 1370°C (± %0,2 v. Mb. + 1 Dijit) Akım: -20 mA ... 20 mA (± %0,2 v. Mb. + 1 Dijit) Voltaj: -60 ... 60 mV (± %0,2 v. Mb. + 1 Dijit) Voltaj: -10 ... 10 V (± %0,2 v. Mb. + 1 Dijit)

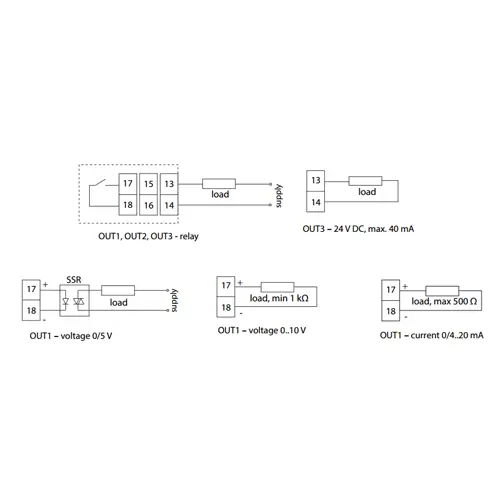

Çıkışlar	Röleler: Normalde açık / 230 V 5 A SC Akım: Sürekli olarak 0/4 ... 20 mA; Yük: Maks. 500 ohm Voltaj: 0 .. 10 V; Empedans: min. 1 kOhm Lojik çıkış: 0/5 V; maksimum 30 mA Güç Kaynağı: 24 V / 40 mA DC
Arayüz	RS485 Protokol: Modbus RTU Mod: 8N2, 8E2; 8O1, 8N1 Baud Hızı: 4800; 9600; 19200, 38400, 57600
Ekran	OLED 128 x 64 Piksel
Boyutlar	53 x 110 x 60,5
Kurulum	35 mm silindir şapka rayı
Ağırlık	200 g
Koruma	Ön: IP30 Bağlantı tarafı: IP20
Güç Kaynağı	22 ... 60 V AC / 20 ... 60 V DC 60 ... 253 V AC / 60 ... 300 V DC
Çalışma Sıcaklığı	-10 ... 55°C / < %95 n.o:
Depolama Koşulları	-25 ... 70°C / yoğunlaşmaz
Kurulum Yönü	Dikey
Isıtma Süresi	15 dakika
Elektromanyetik Uyumluluk	EN61000-6-2 EN61000-6-4
Kirlilik Derecesi	2
Kurulum Seviyesi	III
Dielektrik Dayanıklığı	Güç Kaynağı: 300 V Ölçüm girişi: 50 V

Teslimat İçeriği

1 x Üniversal Kontrol Cihazı PCE-RE62 (seçilen yapılandırmada)

1 x Kullanım Kılavuzu
