Ölçüm Dönüştürücü PCE-SCI-E

Sip.no.: PCE-SCI-E

EAN: 4250348728340

Ürün Bilgisi

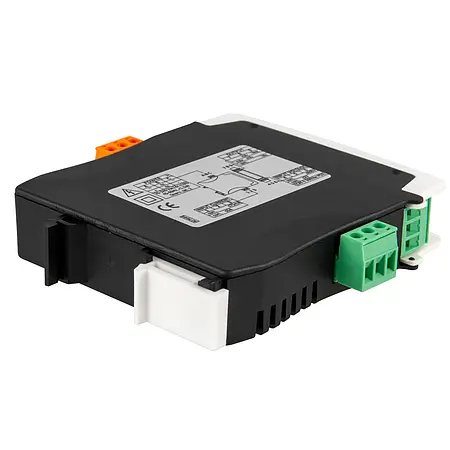

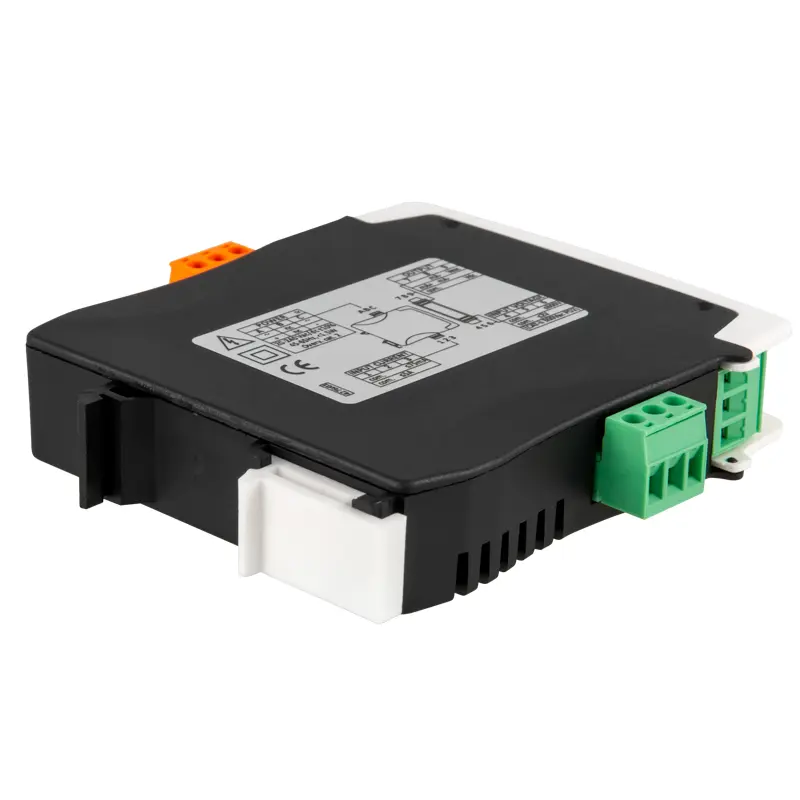

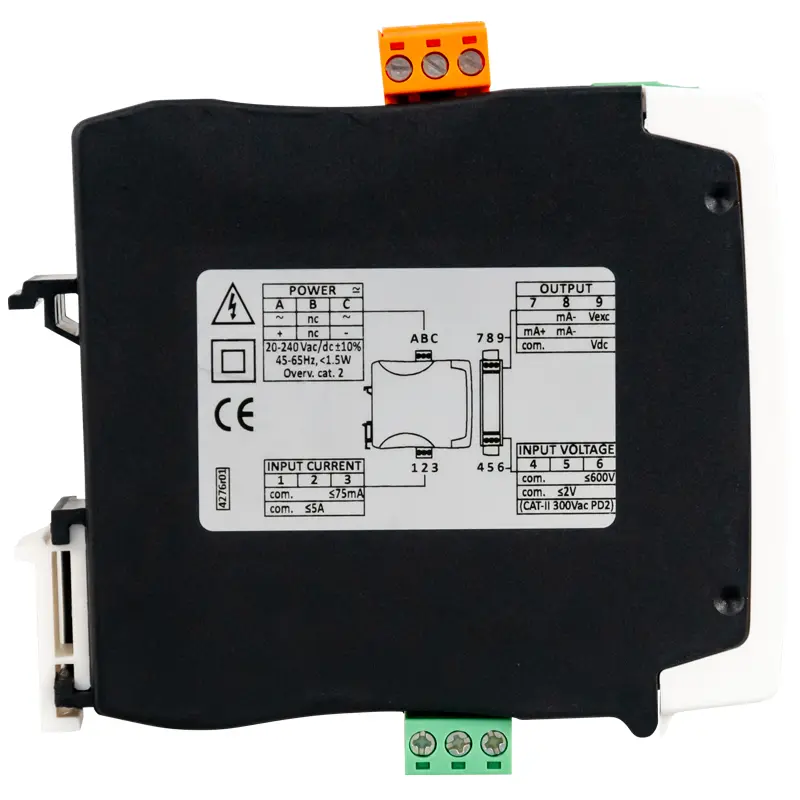

Ölçüm Dönüştürücü PCE-SCI-E

DIN rayına monteli / 0 … 600 V AC/DC ölçüm aralığı / 4 … 20 mA ve 0 … 10 V çıkış sinyalleri /
Tuş takımı ile konfigüre edilir / 0 … 5 A AC/DC akım ölçüm aralığı / Frekans ölçümü

PCE-SCI-E’nin çeşitli voltajları ölçebilen 0 … 600 V AC/DC ölçüm aralığı bulunur. Cihaz, uygulanan voltajı izlemek için besleme hattına bağlanabilir. Voltaj ölçümünün yanı sıra maksimum ayarlanabilir 0 … 5 A AC/DC ölçüm aralığı ile akım doğrudan ölçülebilir. Akım ölçüm aralığını genişletmek için cihaza akım transformatörü bağlanabilir. Sonrasında ölçüm değeri, 4 … 20 mA standart analog ya da 0 … 10 V sinyaline dönüştürülür. Cihaz, proses kontrolünün ideal uzantısıdır.

Giriş ve çıkış aralığı aynı şekilde ayarlanabildiği için cihaz galvanik kuplaj için kullanılabilir. Cihaz, doğrudan tuş takımı üzerinden konfigüre edilir. Bu da cihazın ayarları için ek bir kablo ya da yazılımın gerekmediği anlamına gelir. Cihaz, bir DIN rayına monte edilmiştir. PCE-SCI-E, 45 … 65 Hz frekansta 18 … 265 V AC/DC voltaj ile kullanılır.

Özellikler

- DIN rayına monteli
- Ölçüm aralığı: 0 … 600 V AC/DC
- Aktif ve pasif çıkış sinyali
- Konfigürasyon için ekran ve tuş takımı
- Frekans ölçümü
- Ölçüm aralığı: 0 … 5 A AC/DC

Teknik Bilgiler

Giriş Sinyalleri
AC Voltajı
Ayarlanabilir Ölçüm Aralıkları	0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V AC, 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV AC
Hassasiyet	Ölçüm aralığının <0.3 %
Maksimum Giriş Sinyali	10 … 600 V AC ölçüm aralığı için 800 V AC, 50 mV AC … 2 V AC ölçüm aralığı için 50 V AC
Ölçüm Direnci	10 … 600 V AC ölçüm aralığı için 13 MΩ, 50 mV AC … 2 V AC ölçüm aralığı için 81 KΩ
Ölçüm Türü	True RMS
Koruma Kategorisi	CAT-II 300 V AC

DC Voltajı
Tek Kutuplu Ayarlanabilir Ölçüm Aralıkları	0 … 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V DC, 0 … 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV DC
Çok Kutuplu Ayarlanabilir Ölçüm Aralıkları	±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 / ±150 / ±300 / ±450 / ±600 V DC, ±50 / ±60 / ±75 / ±100 / ±150 / ±200 / ±300 / ±500 mV DC
Hassasiyet	Ölçüm aralığının <0.2%’si
Maksimum Giriş Sinyali	10 … 600 V DC ölçüm aralığı için 800 V DC, 50 mV DC … 2 V DC ölçüm aralığı için 50 V DC
Ölçüm Direnci	10 … 600 V DC ölçüm aralığı için 13 MΩ, 50 mV DC … 2 V DC ölçüm aralığı için 81 KΩ

Alternatif Akım
Ayarlanabilir Ölçüm Aralıkları	0 … 1 / 2 / 3 / 4 / 5 A AC, 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Hassasiyet	Ölçüm aralığının <0.3%’ü
Maksimum Giriş Sinyali	300 mA AC … 5 A AC (maksimum 7 saniye için) ölçüm aralığı için 7 A AC, 5 mA AC … 75 mA AC ölçüm aralığı için 150 mA AC
Ölçüm Direnci	300 mA AC … 5 A AC ölçüm aralığı için 20 mΩ, 5 mA AC … 75 mA AC ölçüm aralığı için 3.33 Ω

Doğru Akım
Ayarlanabilir Ölçüm Aralıkları	0 … 1 / 2 / 3 / 4 / 5 A DC, 0 … 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Hassasiyet	Ölçüm aralğının <0.2%’si
Maksimum Giriş Sinyali	300 mA DC … 5 A DC (maksimum 7 saniye için) ölçüm aralığı için 7 A DC, 5 mA DC … 75 mA DC ölçüm aralığı için 150 mA DC
Ölçüm Direnci	300 mA DC … 5 A DC ölçüm aralığı için 20 mΩ, 5 mA DC … 75 mA DC ölçüm aralığı için 3.33 Ω

Frekans
Voltaj için Ayarlanabilir Ölçüm Aralıkları	0 … 100 / 45 … 55 / 55 … 65 Hz
Akım için Ayarlanabilir Ölçüm Aralıkları	0 … 100 / 45 … 55 / 55 … 65 Hz
Hassasiyet	Ölçüm aralğının <0.2%’si

Tepki Süresi
AC Sinyaller	<350 ms genellikle 0 … % 99
DC Sinyaller	<90 ms genellikle 0 … % 99 filtresiz <175 ms genellikle 0 … % 99 50/60 Hz filtre ile <350 ms genellikle 0 … % 99 50/60 Hz filtre ile

Çıkış Sinyalleri
Aktif Akım Çıkışı	4 … 20 mA minimum 0 mA ve maksimum <22 mA
Pasif Akım Çıkışı	4 … 20 mA maksimum 30 V DC
Voltaj Çıkışı	0 … 10 V DC minimum 0 V DC ve maksimum <11 V DC
Yükleme Direnci	Akım çıkışı <400 Ω Voltaj çıkışı minimum >1 KΩ

Diğer Özellikler
Tüm hassasiyetler 25°C’lik ortam sıcaklığı ile ilgilidir
Isıl Kayma	150 ppm / °C
Güç Kaynağı	18 … 265 V AC/DC izole (20 … 240 V AC/DC ±10 %)
Frekans	45 … 65 Hz
Güç Tüketimi	<1.5 W
İletken Kesiti	1 … 2.5 mm2
Aşırı Gerilim Kategorisi	CAT-II
İzolasyon	60 saniye için 3000 Vrms
Koruma Sınıfı	IP30
Darbe Koruması	IK06
Çevre Koşulları	0 … 50°C, 0 … 95% n.o, yoğuşmasız
Depolama Koşulları	-20 … 70°C, 0 … 95% n.o, yoğuşmasız
Isınma Süresi	15 dk
Maksimum Çalışma Yüksekliği	2000 metre
Montaj	Standart DIN rayı 35 x 7.5 mm
Bağlantı	Geçmeli vidalı terminal (ızgara 5.08 mm)
Gövde Malzemesi	Polyamid V0
Boyut	106 x 108 x 22.5 mm
Ağırlık	<150 g

Teslimat İçeriği

1 x Ölçüm Dönüştürücü PCE-SCI-E,
1 x Kullanım Kılavuzu.
