Ölçüm Dönüştürücü PCE-SCI-U

Sip.no.: PCE-SCI-U

EAN: 4250348722256

Ürün Bilgisi

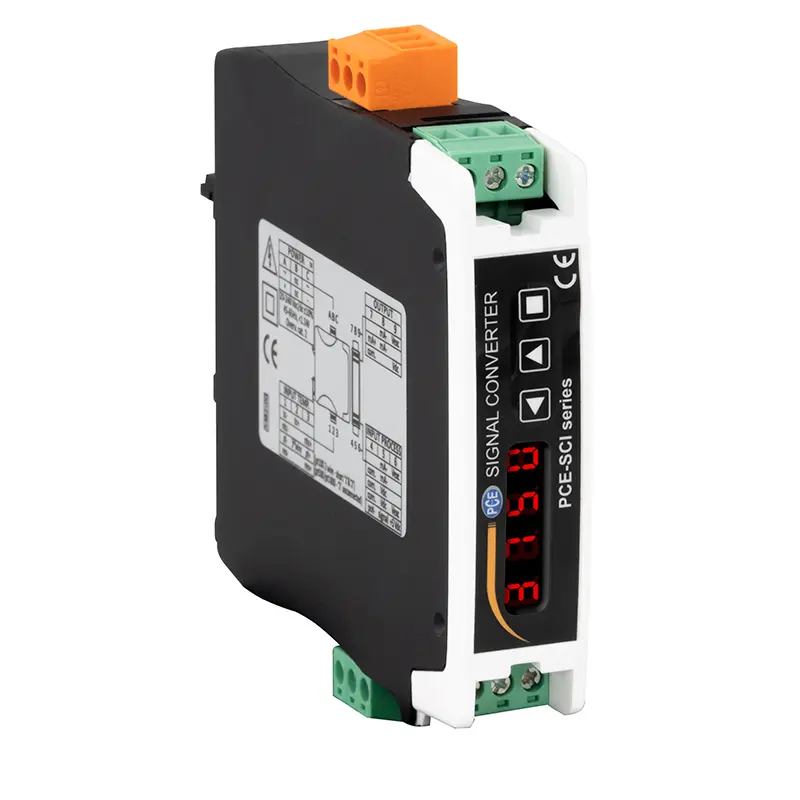

Ölçüm Dönüştürücü PCE-SCI-U
100’den fazla ayarlanabilir kombinasyon / Analog giriş sinyallerini (0 … 10 V, 4 … 20 mA, PT100, termokupllar) galvanik olarak izole edilmiş analog standart sinyallere dönüştürme

Ölçüm dönüştürücü PCE-SCI-U, bir analog giriş sinyalini karşılık gelen bir analog çıkış sinyaline dönüştürür. Ölçüm dönüştürücüden gelen giriş ve çıkış sinyalleri tamamen galvanik olarak izole edilmiştir. Giriş ve çıkış aralığı iki tuşla ayarlanır. Ayar türü, ölçüm dönüştürücünün dahili LED ekranda görüntülenir.

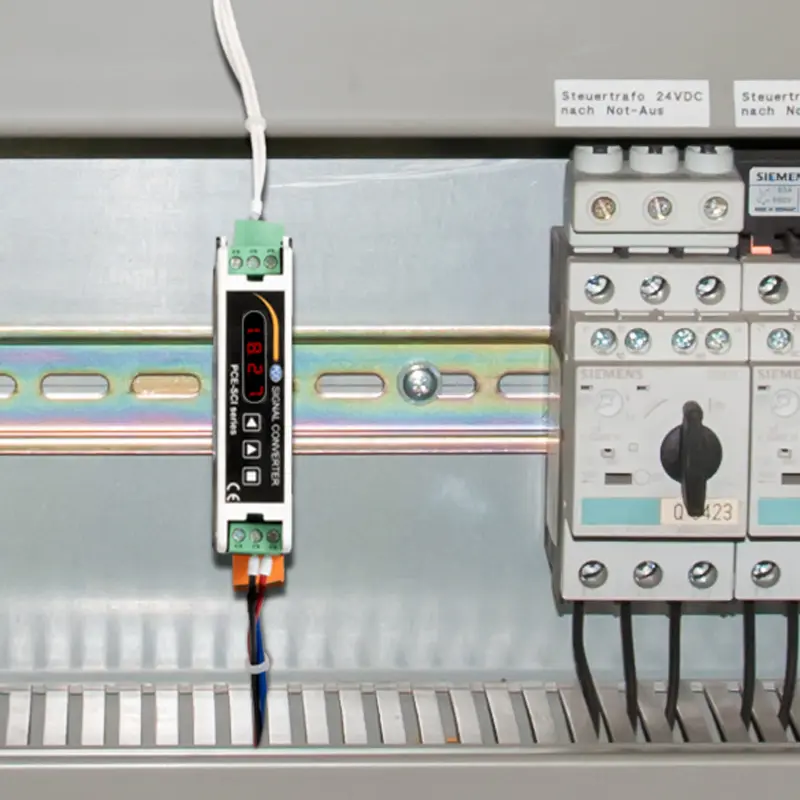

100’den fazla farklı giriş ve çıkış kombinasyonuna ek olarak ayarlanan aralıklar dahilinde serbest ölçeklendirme gibi özellikler ölçüm dönüştürücüyü evrensel olarak uygulanabilir bir cihaz haline getirir ve farklı tiplerin pahalı ve zaman alıcı depolanmasından tasarruf sağlar. Giriş ve çıkış aralıkları aynı şekilde ayarlanabildiğinden ölçüm dönüştürücü galvanik ayırma için de kullanılabilir. Ölçüm dönüştürücü C ya da DIN rayına takılır. Ölçüm dönüştürücü, 18 … 265 V AC/DC arasında bir gerilimle çalıştırılabilir.

Özellikler

- Önceden seçilmiş 100’den fazla kombinasyon

- Serbestçe ölçeklenebilir

- 5 dakikadan daha kısa bir sürede çalışmaya başlama

- Analog giriş aralığını dönüştürme

- Tam galvanik izolasyon

- Güç kaynağı: 18 … 265 V AC/DC

Teknik Bilgiler

Giriş	Ölçüm Aralığı	Hassasiyet	Aşırı Yük

Proses Akımı	4 ... 20 mA	Ölçüm aralığının <0.3%’ü	Maks. 25 mA
Proses Gerilimi	0 ... 10 V	Ölçüm aralığının <0.3%’ü	Maks. 25 V DC

Potansiyometre 0 ... 100%	0 ... 500 Ω 0 ... 20 kΩ	Ölçüm aralığının <1%’i

Direnç	0 ... 2.5 kΩ 0 ... 5 kΩ 0 ... 10 kΩ 0 ... 25 kΩ 0 ... 50 kΩ 0 ... 100 kΩ	Ölçüm aralığının <1%’i

NTC(R25=10K; β=3500)	-60 ... +90 °C	Ölçüm aralığının <1%’i
NTC (44006)	-60 ... +90 °C 0 ... 90 °C

J Tipi Termokupl	0 ... 150 °C 0 ... 300 °C 0 ... 450 °C 0 ... 600 °C 0 ... 800 °C 0 ... 1000 °C 0 ... 1200 °C	Ölçüm aralığının <0.5%’i

K Tipi Termokupl	0 ... 150 °C 0 ... 300 °C 0 ... 450 °C 0 ... 600 °C 0 ... 800 °C 0 ... 1000 °C 0 ... 1350 °C	Ölçüm aralığının <0.5%’i

N Tipi Termokupl	0 ... 150 °C 0 ... 300 °C 0 ... 450 °C 0 ... 600 °C 0 ... 800 °C 0 ... 1000 °C 0 ... 1300 °C	Ölçüm aralığının <1%’i

E Tipi Termokupl	0 ... 150 °C 0 ... 300 °C 0 ... 450 °C 0 ... 600 °C 0 ... 900 °C	Ölçüm aralığının <0.5%’i

T Tipi Termokupl	0 ... 100 °C 0 ... 200 °C 0 ... 300 °C 0 ... 400 °C	Ölçüm aralığının <1%’i

R Tipi Termokupl	0 ... 900 °C 0 ... 1200 °C 0 ... 1500 °C 0 ... 1750 °C	Ölçüm aralığının <2%’si

S Tipi Termokupl	0 ... 900 °C 0 ... 1200 °C 0 ... 1500 °C 0 ... 1750 °C	Ölçüm aralığının <2%’si

Pt100 (2 & 3 Telli)	-200 ... +200 °C -100 ... +100 °C-50 ... +50 °C	Ölçüm aralığının <0.5%’i

	0 ... 100 °C 0 ... 200 °C 0 ... 300 °C 0 ... 400 °C 0 ... 500 °C 0 ... 600 °C 0 ... 700 °C	Ölçüm aralığının <0.3%’ü

Pt500	-150 ... +150 °C 0 ... 300 °C 0 ... 630 °C	Ölçüm aralığının <1%’i

Pt1000	-150 ... +150 °C 0 ... 300 °C 0 ... 630 °C	Ölçüm aralığının <1%’i

Ni100	-60 ... +180 °C	Ölçüm aralığının <1%’i
Ni1000	-60 ... +180 °C	Ölçüm aralığının <1%’i

Sıcaklık Kayması	150 ppm/°C
Tepki Süresi	300 ms (ölçüm aralığının 0 ... 99%’u)
Çıkış	Aktif: 4 ... 20 mA; maks. yük 400 Ω Pasif: 4 ... 20 mA; maks. 30 V döngü gerilimi 0 ... 10 V; maks. yük 1 kΩ
Ayar	Dahili tuşlar aracılığıyla
Ekran	Dahili LED ekran
Güç Kaynağı	18 ... 265 V AC/DC / 45 ... 65 Hz
Güç Tüketimi	< 1.5 W
Bağlanabilir Kablo Kesiti	1 ... 2.5 mm²
Koruma Kategorisi	2
İzolasyon	2300 Vrms (maks. 60 saniye)
Koruma Sınıfı	IP30
Montaj	35 mm DIN ray montajı
Çevre Koşulları	0 ... 50 °C, yoğuşmasız
Depolama Koşulları	-20 ... +70 °C, yoğuşmasız
Isıtma Süresi	Yaklaşık 15 dakika
Boyut	106 x 108 x 22.5 mm
Ağırlık	Yaklaşık 150 g
