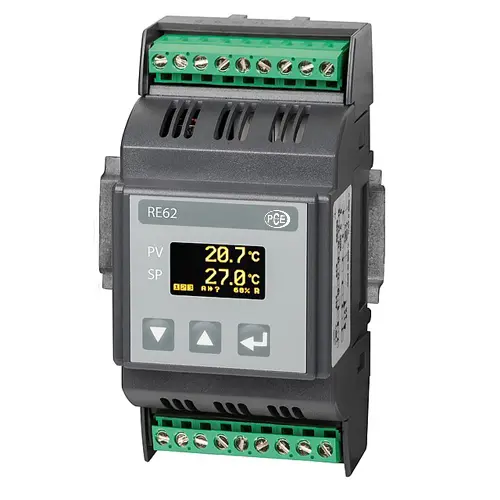

Üniversal Regülatör PCE-RE62

Sip.no.: PCE-RE62

EAN:

Ürün Bilgisi

DIN rayına montaj için Üniversal Regülatör / OLED ekran / Dağıtım sistemlerine uygun gövde / Kendi kendini optimize eden kontrol sistemi / Röle, SSR veya analog çıkış

Üniversal regülatör PCE-RE62, çok çeşitli sensör sinyalleri ve kontrol modları için üniversal bir kontrol cihazıdır. Üniversal regülatör giriş tarafı RTD sıcaklık sensörlerini, termokupl ve DC standart sinyallerini işleyebilir. Çıkış tarafında, üniversal regülatörde her zaman bir röle bulunur. İsteğe bağlı olarak, diğer röleler, SSR kontrolüne 0/5 V çıkış veya isteğe bağlı bir analog çıkış seçilebilir. Ayrıca, çıkış tarafında, denetleyiciye 24 V / 40 mA sensör kaynağı takılabilir.

Bu üniversal regülatörün güç kaynağı, vidalı bağlantılarla yapılır ve 20 ... 253 V AC / DC arasında olabilir. Üniversal regülatör 35 mm DIN ray üzerine monte edilmiştir. Modern tasarımı ve kompakt boyutları sayesinde, üniversel regülatör herhangi bir kontrol panosuna veya dağıtım sistemine sığar. Ölçüm ve kontrol parametreleri OLED ekran üzerinden gösterilir. Programlama, programlama yazılımı kullanılarak tuşlar veya isteğe bağlı RS485 arayüzü üzerinden yapılır.

Üniversal regülatör, kendi kendini optimize eden bir PID kontrol işlemine sahiptir. Ayrıca, basit bir açma-kapama kontrolü ayarlanabilir. Üniversal regülatördeki tüm elektrik bağlantıları, galvanik olarak birbirlerinden izole edilmiştir.

Özellikler

- Kendi kendini optimize eden PID kontrolü

- Evrensel giriş

- DIN rayına montaj

- Röle, 0/5 V veya analog çıkış seçilebilir

Teknik Bilgiler

Girişler	Pt100: -100 ... 850°C (± %0,2 v. Mb. + 1 Dijit) Tip J: -100 ... 1200°C (± %0,2 v. Mb. + 1 Dijit) Tip K: -100 ... 1370°C (± %0,2 v. Mb. + 1 Dijit) Akım: -20 mA ... 20 mA (± %0,2 v. Mb. + 1 Dijit) Voltaj: -60 ... 60 mV (± %0,2 v. Mb. + 1 Dijit) Voltaj: -10 ... 10 V (± %0,2 v. Mb. + 1 Dijit)

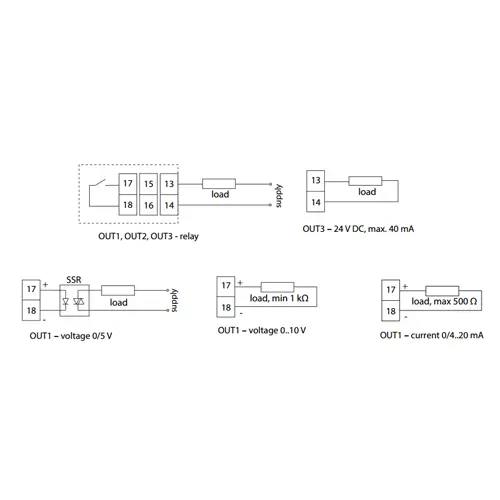

Çıkışlar	Röleler: Normalde açık / 230 V 5 A SC Akım: Sürekli olarak 0/4 ... 20 mA; Yük: Maks. 500 ohm Voltaj: 0 .. 10 V; Empedans: min. 1 kOhm Lojik çıkış: 0/5 V; maksimum 30 mA Güç Kaynağı: 24 V / 40 mA DC
Arayüz	RS485 Protokol: Modbus RTU Mod: 8N2, 8E2; 8O1, 8N1 Baud Hızı: 4800; 9600; 19200, 38400, 57600
Ekran	OLED 128 x 64 Piksel
Boyutlar	53 x 110 x 60,5
Kurulum	35 mm silindir şapka rayı
Ağırlık	200 g
Koruma	Ön: IP30 Bağlantı tarafı: IP20
Güç Kaynağı	22 ... 60 V AC / 20 ... 60 V DC 60 ... 253 V AC / 60 ... 300 V DC
Çalışma Sıcaklığı	-10 ... 55°C / < %95 n.o:
Depolama Koşulları	-25 ... 70°C / yoğunlaşmaz
Kurulum Yönü	Dikey
Isıtma Süresi	15 dakika
Elektromanyetik Uyumluluk	EN61000-6-2 EN61000-6-4
Kirlilik Derecesi	2
Kurulum Seviyesi	III
Dielektrik Dayanıklığı	Güç Kaynağı: 300 V Ölçüm girişi: 50 V

Teslimat İçeriği

1 x Üniversal Regülatör PCE-RE62 (seçilen yapılandırmada)

1 x Kullanım Kılavuzu
