Nem Sensörü PCE-MWM-240-A

Sip.no.: PCE-MWM-240-A

EAN:

Ürün Bilgisi

PCE-MWM 240A VHF-Nem Sensörü / Toplu halde sürekli nem ölçümü (tank / silolar)

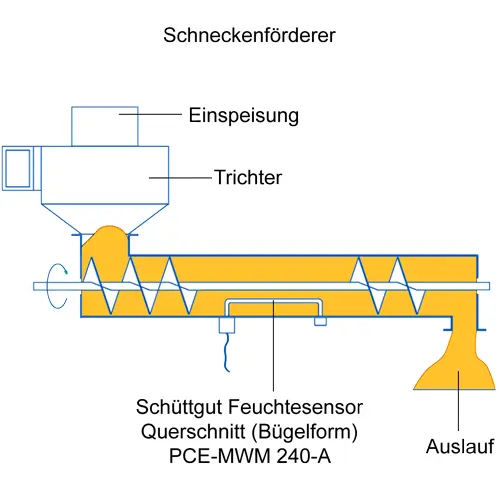

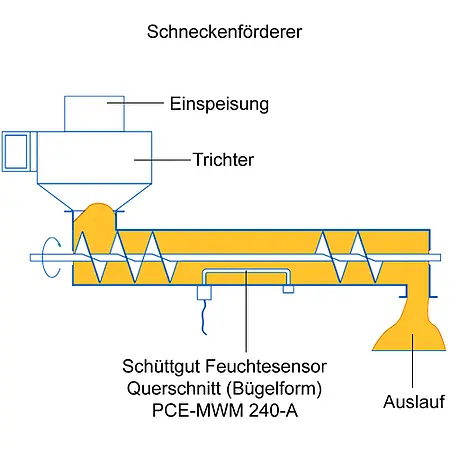

Özellikle yığın malzemesinin nem ölçümünde kullanılmak üzere tasarlanan bu nem sensörü kutu, silolar, kanallar, bunkerler kutusu, distribütör, vidalı konveyör ve konveyör üzerine monte edilir. Boyalar, çakıl, talaş, uçucu kül (mineral), odun yongaları (yüzeyden 5 cm'ye kadar), yemlik tahıl, un, tohum, macunlar gibi dökme veya akan kütle halinde malzeme düzenli ve sürekli olarak ölçülebilir.

Bu nem sensöründe de ölçüm prensibi VHF aralığında dalgaların kullanımına dayanır. Nemi ölçmek için kullanılan ünite bir elektronik kutudan ve nem sensöründen oluşur. Sensör parçası iki versiyondan üretilmektedir. Her ikisi de AISI 321 paslanmaz çelikten (boru çapı 15 ... 30mm) yapılmıştır ancak yapısal tasarımları farklıdır.

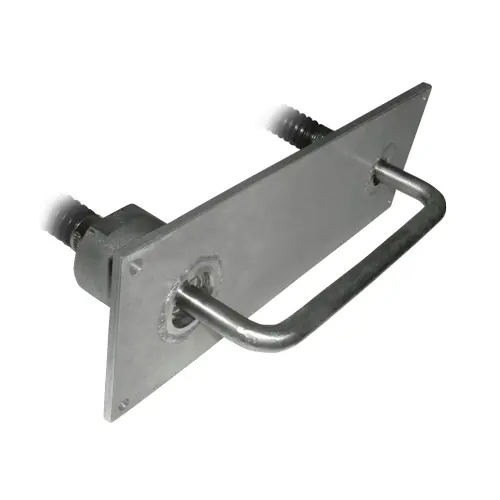

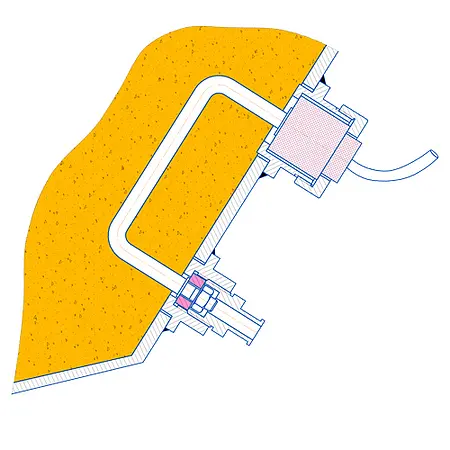

Varyant 1 (PCE-MWM 240-A): Yaylı Sensör (uzunluk 200 mm)

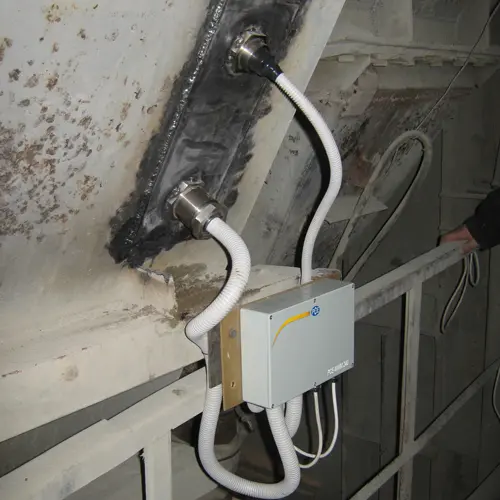

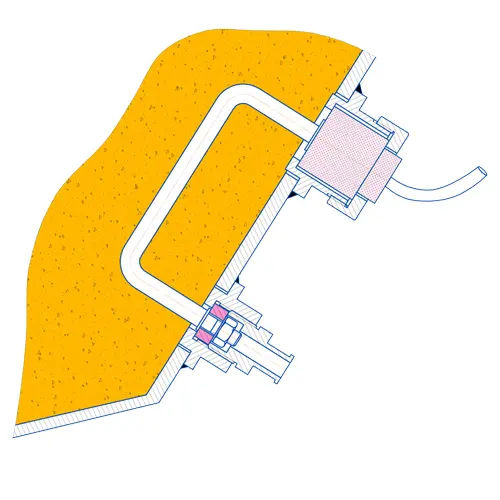

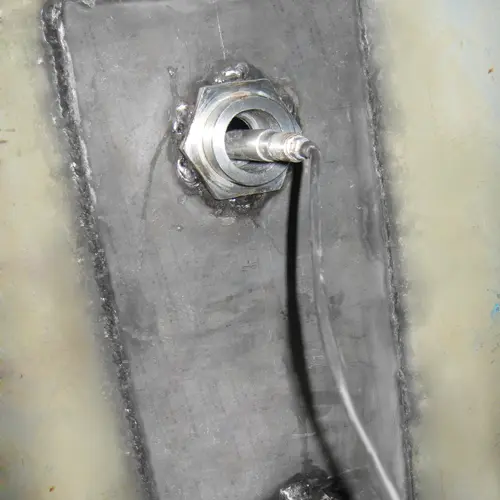

Depoların ve siloların duvarı üzerindeki adaptörler vasıtasıyla sabitlenir.

Varyant 2 (PCE-MWM 240-B): Çubuk Sensörü (uzunluk 500 ... 1500 mm)

İki konteyner duvarının arasında bir bağlantı çubuğu gibi vidalanmıştır.

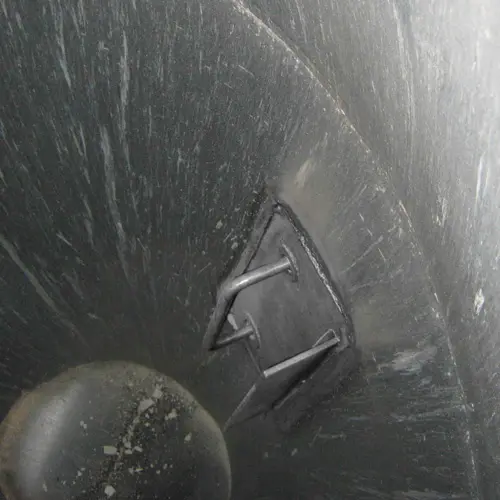

Her iki sensör tipi de, yüksek bir ölçüm hassasiyeti sağlamak için dökme (100mm) ile mükemmel bir kapak gerektirir. Bu nedenle, çubuk sensörü genellikle haznesine monte edilir. Yay şeklinde sensör üzerinde ilave kılavuz plakalar, ölçülecek malzeme ile yeterlilik sağlar. Bir konveyör bandının hızının düzenlenmesi, daima nem sensörü üzerinde uygun bir alanı tutmak için yeterli olabilir.

Teknik Bilgiler

Ölçüm Aralığı	0 ... 100 %

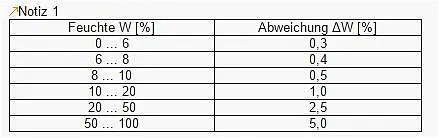

Maksimum İzin Verilen Hata (mutlak)	Δ= 0.02 +0,025·W
Çalışma Sıcaklığı Aralığı	-20 ... +145 ° C
Çalışma Modu	Sürekli
Ölçüm Periyodu	1s
Güç Kaynağı	24 VDC
Tüketim Akımı	200 mA
Giriş Gücü	<0,1 W
Çalıştırmada Isınma Süresi	30 dk
Çıkış	RS485 (Modbus RTU), 4-20 mA
Giriş	[RS485: maks. Kablo uzunluğu 1000 m; 4-20 mA: maks. Uzunluk 100 m (SPS'ye kadar maksimum uzunluk)]
Sensörün Boyu, Uzunluğu	2 x dijital 24 VDC
Boyut Sensörü	L 500 ... 1000 mm, 15 ... 30 mm çap.
Boyut (elektronik ünite)	L 200 mm, 15 ... 30 mm çap.
Koruma (sensör)	IP65
Koruma (elektronik ünite)	IP54
Boyut	255 x 170 x 60 mm
Yaylı Sensör	2 ... x kg (uzunluğa bağlı olarak)
Elektronik Ünitesi	3 kg

Teslimat İçeriği

Teslimat İçeriği;
1 x Nem Sensörü PCE-MWM 240-A,
1 x Yapılandırma Yazılımı,
2 x 5m Bağlantı Kablosu,
1 x Kullanım Kılavuzu.
