Sinyal Dönüştürücü PCE-SCI-L

Sip.no.: PCE-SCI-L

EAN:

Ürün Bilgisi

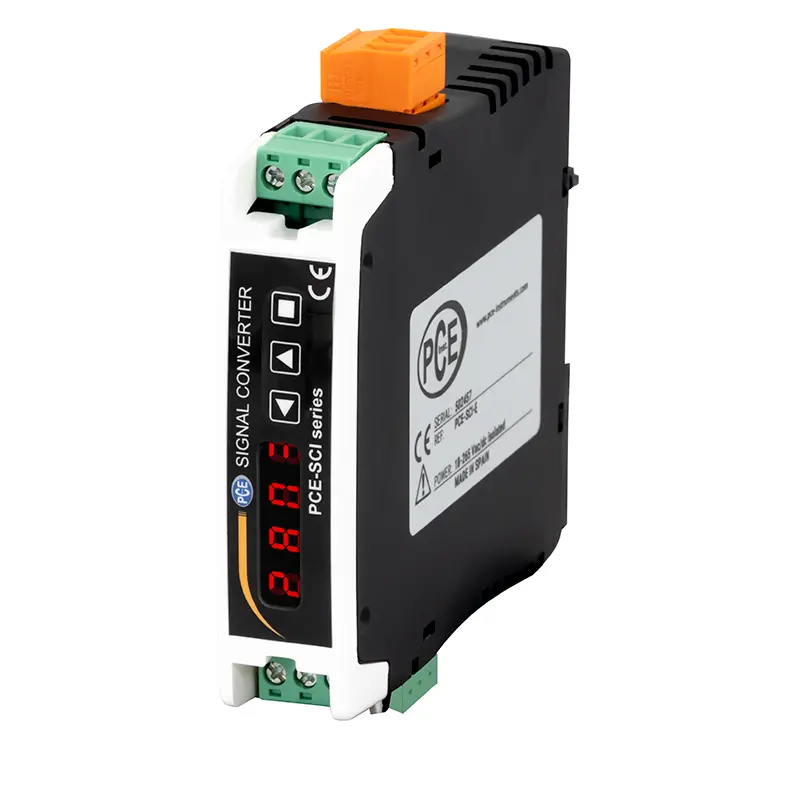

Sinyal Dönüştürücü PCE-SCI-L
DIN ray montajı için / 0 … 600 V AC/DC ölçüm aralığı / 4 … 20 mA ve 0 … 10 V çıkış sinyalleri / Tuş takımı ile yapılandırılabilir / 0 … 5 A AC/DC akım ölçüm aralığı / Frekans ölçümü

Sinyal dönüştürücü PCE-SCI-L, 0 … 600 V AC/DC ayarlanabilir ölçüm aralığına sahiptir ve bu nedenle çeşitli gerilimleri ölçebilir. Örneğin, sinyal dönüştürücü, uygulanan voltajı izlemek için besleme hattına bağlanabilir. Sinyal dönüştürücü, gerilim ölçümüne ek olarak 0 … 5 A AC/DC maksimum ayarlanabilir ölçüm aralığı ile akımı da doğrudan ölçebilir. Akım aralığını genişletmek amacıyla sinyal dönüştürücüye bir akım transformatörü bağlanabilir. Ölçüm değeri daha sonra sinyal dönüştürücü tarafından standart 4 … 20 mA veya 0 … 10 V analog sinyaline dönüştürülür. Bu, sinyal dönüştürücüyü bir proses kontrol sistemi için ideal bir uzantı haline getirir.

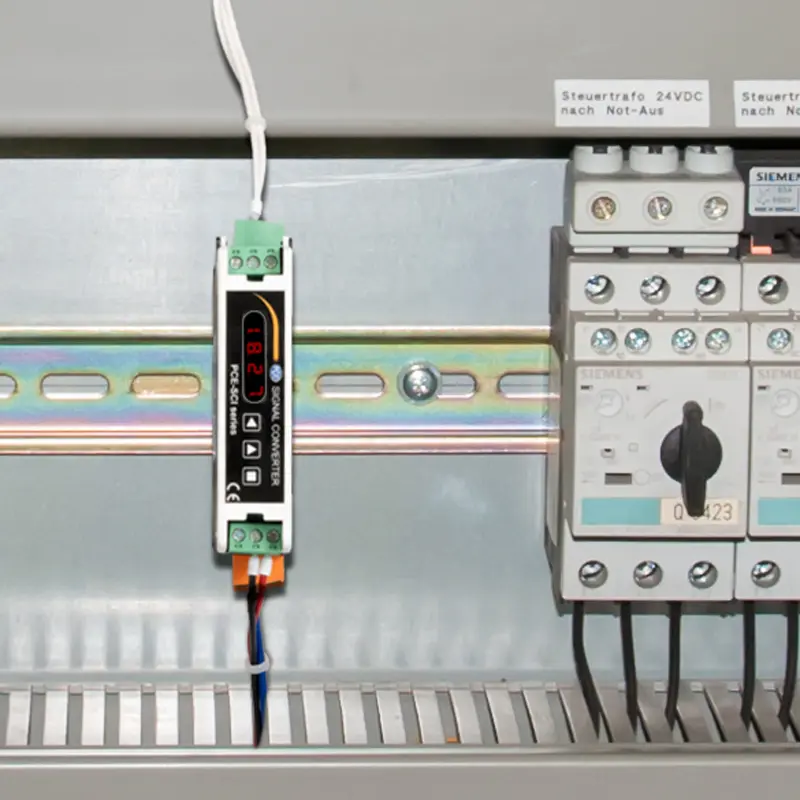

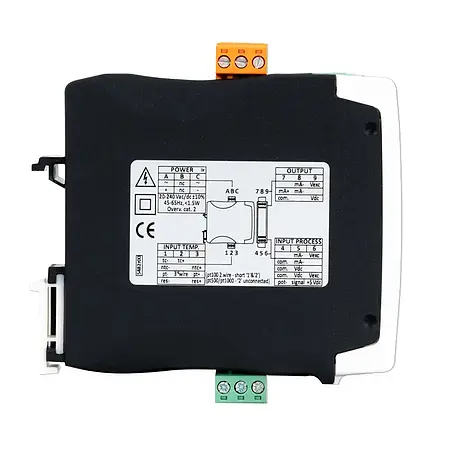

Giriş ve çıkış aralığı aynı şekilde ayarlanabildiğinden sinyal dönüştürücü galvanik izolasyon için kullanılabilir. Sinyal dönüştürücü, doğrudan tuş takımı üzerinden yapılandırılır. Bu da sinyal dönüştürücünün ayarları için ek kablo veya yazılım gerekmediği anlamına gelir. Sinyal dönüştürücü, DIN rayına monte edilir. Sinyal dönüştürücü, 45 … 65 Hz frekansta 18 … 265 V AC/DC gerilim ile çalışır.

Özellikler

- DIN ray montajı

- 0 … 600 V AC/DC ölçüm aralığı

- Aktif ve pasif çıkış sinyali

- Yapılandırma için ekran ve tuş takımı

- Frekans ölçümü

- 0 … 5 A AC/DC ölçüm aralığı

Teknik Bilgiler

Giriş Sinyalleri
Alternatif Gerilim
Ayarlanabilir Ölçüm Aralıkları	0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V AC, 0 ... 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV AC
Hassasiyet	Ölçüm aralığının <%0.3’ü
Maksimum Giriş Sinyali	10 ... 600 V AC ölçüm aralıkları için 800 V AC, 50 mV AC ... 2 V AC ölçüm aralıkları için 50 V AC
Direnç Ölçümü	10 ... 600 V AC ölçüm aralıkları için 13 MΩ, 50 mV AC ... 2 V AC ölçüm aralıkları için 81 KΩ
Ölçüm Türü	True RMS
Koruma Kategorisi	CAT-II 300 V AC

DC Gerilim
Ayarlanabilir Ölçüm Aralıkları Unipolar	0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 450 / 600 V DC, 0 ... 50 / 60 / 75 / 100 / 150 / 200 / 300 / 500 mV DC
Ayarlanabilir Ölçüm Aralıkları Bipolar	±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100 / ±150 / ±300 / ±450 / ±600 V DC, ±50 /± 60 / ±75 / ±100 / ±150 / ±200 / ±300 / ±500 mV DC
Hassasiyet	Ölçüm aralığının <%0.2’si
Maksimum Giriş Sinyali	10 ... 600 V DC ölçüm aralıkları için 800 V DC, 50 mV DC ... 2 V DC ölçüm aralıkları için 50 V DC
Direnç Ölçümü	10 ... 600 V DC ölçüm aralıkları için 13 MΩ, 50 mV DC ... 2 V DC ölçüm aralıkları için 81 KΩ

Alternatif Akım
Ayarlanabilir Ölçüm Aralıkları	0 ... 1 / 2 / 3 / 4 / 5 A AC, 0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Hassasiyet	Ölçüm aralığının <%0.3’ü
Maksimum Giriş Sinyali	300 mA AC … 5 A AC (maksimum 7 saniye için) ölçüm aralıkları için 7 A AC, 5 mA AC ... 75 mA AC ölçüm aralıkları için 150 mA AC
Direnç Ölçümü	300 mA AC ... 5 A AC ölçüm aralıkları için 20 mΩ, 5 mA AC ... 75 mA AC ölçüm aralıkları için 3.33 Ω

Doğru Akım
Ayarlanabilir Ölçüm Aralıkları	0 ... 1 / 2 / 3 / 4 / 5 A DC, 0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Hassasiyet	Ölçüm aralığının <%0.2’si
Maksimum Giriş Sinyali	300 mA DC … 5 A DC (maksimum 7 saniye için) ölçüm aralıkları için 7 A DC, 5 mA DC … 75 mA DC ölçüm aralıkları için 150 mA DC
Direnç Ölçümü	300 mA DC ... 5 A DC ölçüm aralıkları için 20 mΩ, 5 mA DC ... 75 mA DC ölçüm aralıkları için 3.33 Ω

Frekans
Gerilim için Ayarlanabilir Ölçüm Aralıkları	0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Akım için Ayarlanabilir Ölçüm Aralıkları	0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Hassasiyet	Ölçüm aralığının <%0.2’si

Tepki Süresi
AC Sinyali	<350 ms tipik %0 ... 99
DC Sinyali	<90 ms tipik %0 ... 99 (filtresiz) <175 ms tipik %0 ... 99 (50 / 60 Hz filtreli) <350 ms tipik %0 ... 99 (50 ve 60 Hz filtreli)

Çıkış Sinyalleri
Akım Çıkışı Aktif	4 ... 20 mA minimum 0 mA ve maksimum <22 mA
Akım Çıkışı Pasif	4 ... 20 mA maksimum 30 V DC
Gerilim Çıkışı	0 ... 10 V DC Minimum 0 V DC ve maksimum <11 V DC
Yük Direnci	Akım çıkışı maksimum <400 Ω Gerilim çıkışı minimum >1 KΩ

Diğer Teknik Özellikler
Belirtilen tüm hassasiyetler 25 °C ortam sıcaklığını ifade eder.
Termal Sapma	150 ppm / °C
Güç Kaynağı	18 ... 265 V AC/DC yalıtımlı (20 ... 240 V AC/DC ±%10)
Frekans	45 ... 65 Hz
Güç Tüketimi	<1.5 W
İletken Kesiti	1 ... 2.5 mm²
Aşırı Gerilim Kategorisi	CAT-II
İzolasyon	60 saniye için 3000 Vrms
Koruma Sınıfı	IP30
Darbe Koruması	IK06
Çalışma Koşulları	0 ... 50°C, %0 ... 95 n.o, yoğuşmasız
Depolama Koşulları	-20 ... +70°C, %0 ... 95 n.o, yoğuşmasız
Isınma Süresi	15 dakika
Maksimum Çalışma Yüksekliği	2000 metre
Montaj	Standart DIN ray 35 x 7.5 mm
Bağlantı	Geçmeli vidalı terminal (5.08 mm aralık)
Gövde Malzemesi	Poliamid V0
Boyut	106 x 108 x 22.5 mm
Ağırlık	<150 g

Teslimat İçeriği

1 x Sinyal Dönüştürücü PCE-SCI-L
1 x Kullanım Kılavuzu

Bilgi İndirme

CE Sertifikası
