Elektromanyetik Alan Ölçer

Elektromanyetik alanlar, elektrikli cihazların ve sistemlerin çalışması sırasında ortaya çıkar. Elektromanyetik alanların tespitinde kullanılan elektromanyetik alan ölçer modelleri bu kategoride bulunabilir. Elektromanyetik alanların sıklığına bağlı olarak insanlar üzerinde farklı etkileri mevcuttur. Elektromanyetik alan maruziyetinin sonuçları rahatsızlıklardan sinir stimülasyonuna ve iç yanıklara kadar değişebilir. Bu nedenle, İş Sağlığı ve Güvenliği Kanunu ve İşyeri Yönetmeliği temelinde çalışanların elektromanyetik alan maruziyetinin elektromanyetik alan ölçer aracılığıyla belirlenmesi gerekir. Maruz kalma alanları 1 / 2 olarak adlandırılan iki alan ile tanımlanmıştır. Maruziyet alanı 1, elektrik tesisleri ve operatör tarafından kontrol edilebilen alanlar gibi tüm kontrollü alanları içerir. Bunun haricinde, tesisin çalışma şekli nedeniyle maruziyetin kısa bir süre için gerçekleşmesinin sağlandığı genel olarak erişilebilir alanları da içerir.

Elektromanyetik alan ölçer aracılığıyla manyetik radyasyon Gauss/Tesla cinsinden belirlenebilir ve maruziyete göre sınıflandırılabilir. Özellikle 50 Hz frekansında, maruziyet alanı 1’de 1.36 µT ve alan 2’de 0.42 µT sınır değeri geçerlidir. Prensip olarak, teslametreler ve elektromanyetik alan ölçerler aynı cihazlardır. Aradaki fark çoğunlukla gösterilen ölçüm birimindedir. Tesla, manyetik akı yoğunluğu için kullanılan bir SI temel birimidir. Gauss ise CGS birim sisteminde kullanılan bir ölçüm birimidir. Her iki ölçüm birimi de 10000 faktörü aracılığıyla birbirine dönüştürülebilir. 10000 Gauss, 1 Tesla’ya karşılık gelir. Çoğu teslametre ya da elektromanyetik alan ölçer her iki ölçüm birimini de aynı anda gösterir.

Sorularınız için lütfen info@pce-cihazlari.com.tr adresinden ya da 0212 471 11 47 nolu telefon numarasından bizimle iletişime geçiniz.

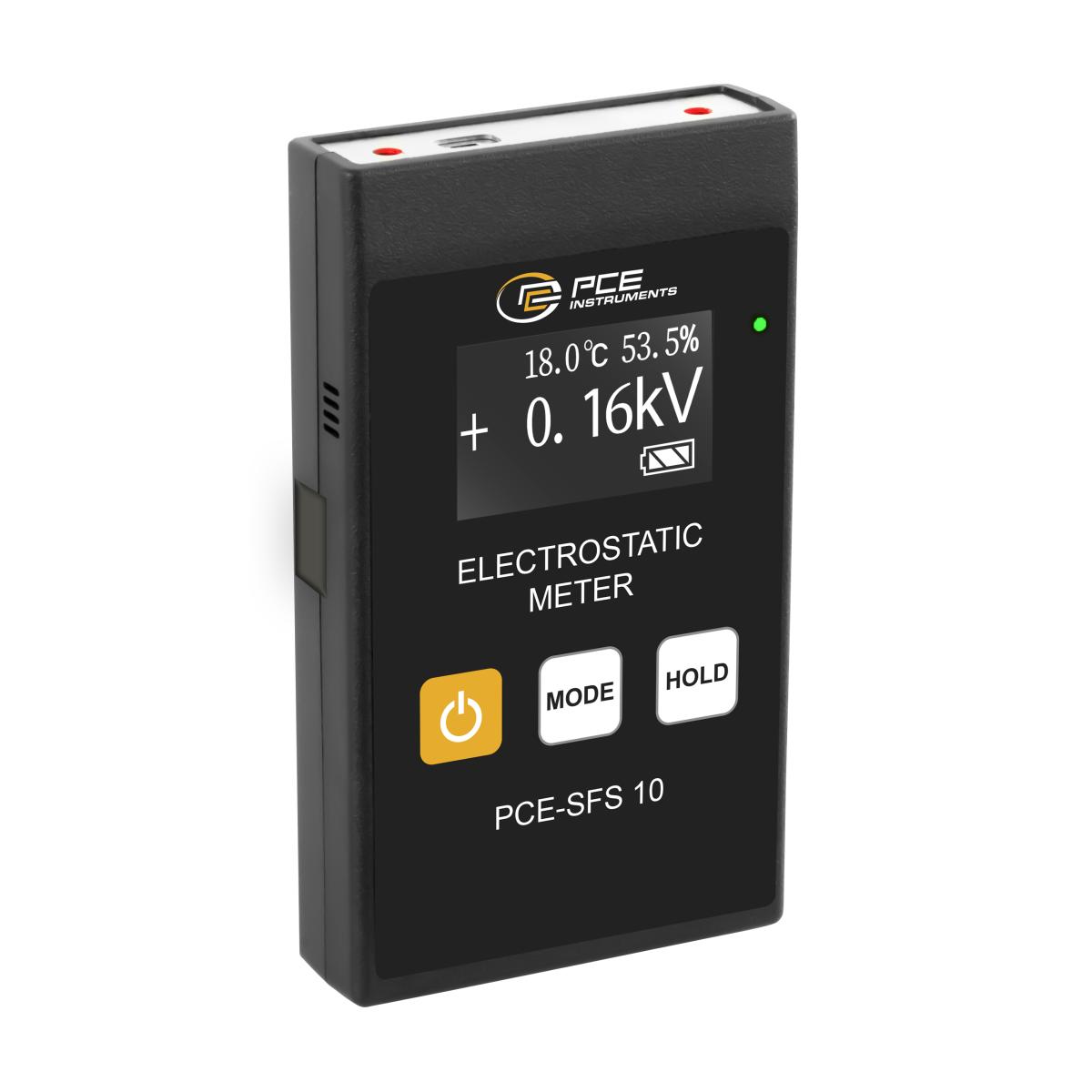

Elektromanyetik Alan Ölçer PCE-SFS 10

44.036,00 TL

KDV ve Kargo ücreti hariç

Yüzeylerin, bileşenlerin ya da insan vücudunun elektrostatik yüklü olup olmadığını kontrol etmek için elektrostatik bir ölçüm gereklidir. Deşarj meydana gelmesi durumunda elektronik bileşenler zarar görebilir ya da en kötü ihtimalle yanıcı gaz ve sıvılar alev oluşumuna neden olabilir. Elektromanyetik alan ölçer PCE-SFS 10 ile bu tür elektrostatik yükler belirlenebilir. Cihaz, ESD korumalı üretim atölyelerinde kontrol için kullanılabilir. Cihazın ± 60 kV DC ölçüm aralığı bulunur.

Ölçüm aralığı: ± 60 kV DC
Ölçüm değeri aşıldığında sesli sinyal
Sıcaklık ve nem göstergesi
Cihazın hizalanması için lazer

Elektromanyetik Alan Ölçer PCE-EMF 20

1.396,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik Alan Ölçer, elektrik ve manyetik alanların eşzamanlı ölçümü için bir cihazdır. Router, Bluetooth cihazlarını, radyoları, televizyonları, bilgisayarları, yazıcıları, mikrodalga fırınları, buzdolaplarını ve cep telefonu direklerini test etmek için ve evde kullanımı için idealdir. Elektromanyetik Alan Ölçer, elektrik alanları için 1 ila 1999 V/m ve manyetik alanlar için 0,01 ila 99,99 µT arasında bir ölçüm aralığı sunar.

Elektrik alanı: 1 ... 1999 V/m
Çözünürlük: 1 V/m
Hassasiyet: 1 V/m
Manyetik alan: 0.01 ... 99,99 µT
Çözünürlük: 0,01 µT
Hassasiyet: 0,01 µT
Bant Genişliği: 5 Hz ... 3500 MHz
Alarm eşiği: 40 V/m, 4 µT

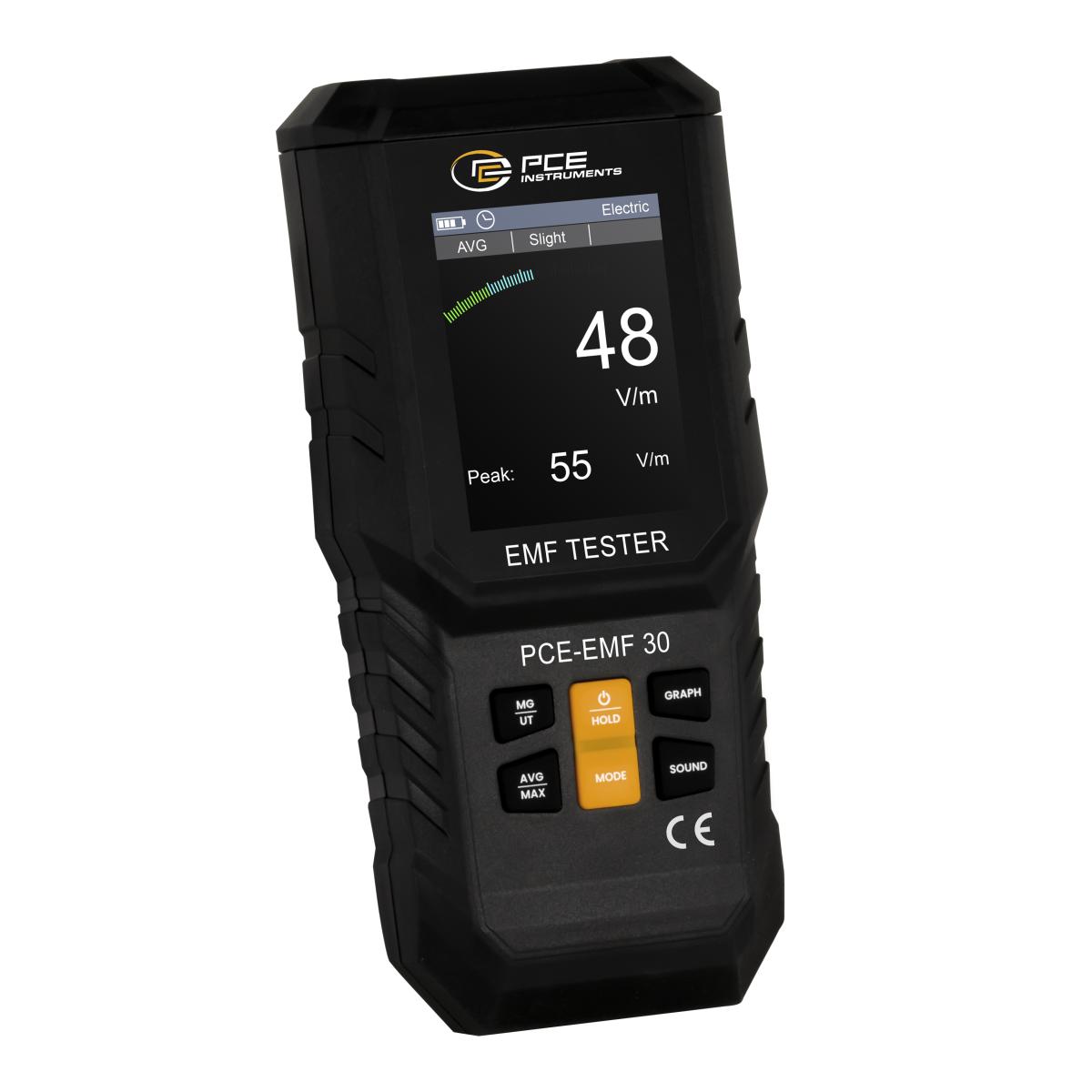

Elektromanyetik Alan Ölçer PCE-EMF 30

2.756,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-EMF 30 ile 999.9 mG’a kadar olan manyetik alanlar doğrudan ölçülebilir. Bunun haricinde, elektromanyetik alan ölçer, X, Y ve Z eksenlerini kullanarak manyetik alanın şiddetini sayısal olarak görüntüler. Elektromanyetik alan ölçer, elektrik alanları (EF), manyetik alanlar (MF) ve radyo frekansı alanları (RF) için çok yönlü 3’ü 1 arada bir ölçüm cihazıdır. Elektromanyetik alan ölçer açıldığında varsayılan mod EF modudur.

Radyasyon mW/m²: 0,01 … 1.800 mW/m²
Radyasyon V/m: 1 … 1.999 V/m
Radyasyon mG: 0,1 999,9 mG

Radyasyon µT: 0,01 … 99,99 µT
Bant genişliği: 1MHz … 10GHz, 5Hz … 3500MHz
Sesli alarm

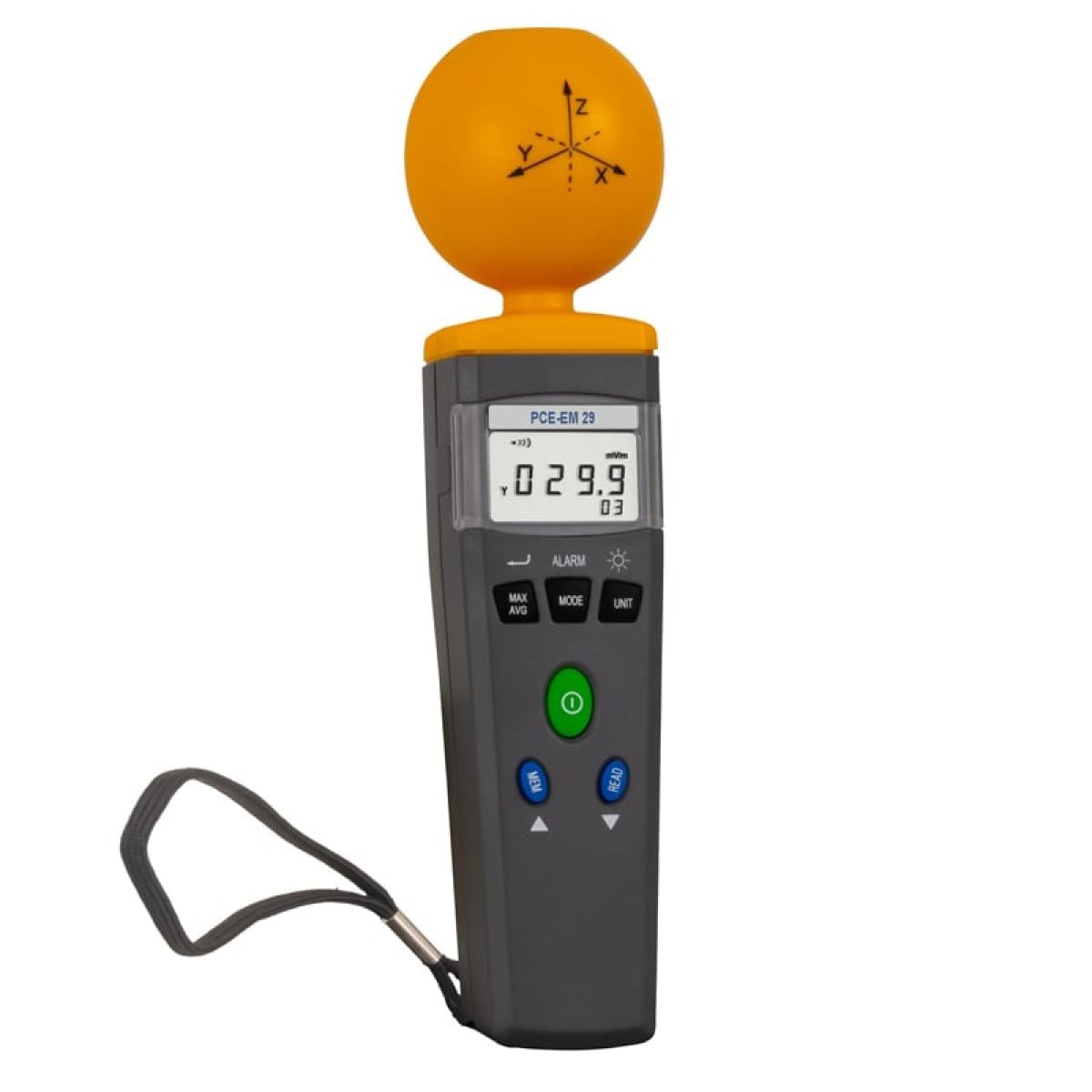

Elektromanyetik Alan Ölçer PCE-EM 29

10.636,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-EM 29’da elektromanyetik radyasyonunun tespiti için 3 eksenli küre şeklinde bir prob bulunur. Elektromanyetik alan ölçer, bilgisayar monitörleri, televizyonlar, endüstriyel tesisler (manyetik ayırıcılar, elektrik motorları, koruyucu gaz kaynak makineleri) tarafından üretilen manyetik alanların değerlendirilmesi için kullanılabilir.

Frekans aralığı: 50 MHz … 3.5 GHz
Çalışma ortamı analizi için uygun
Üç eksenli prob (küre şeklinde)
Ortalama değer fonksiyonu
99 ölçüm değeri kaydı

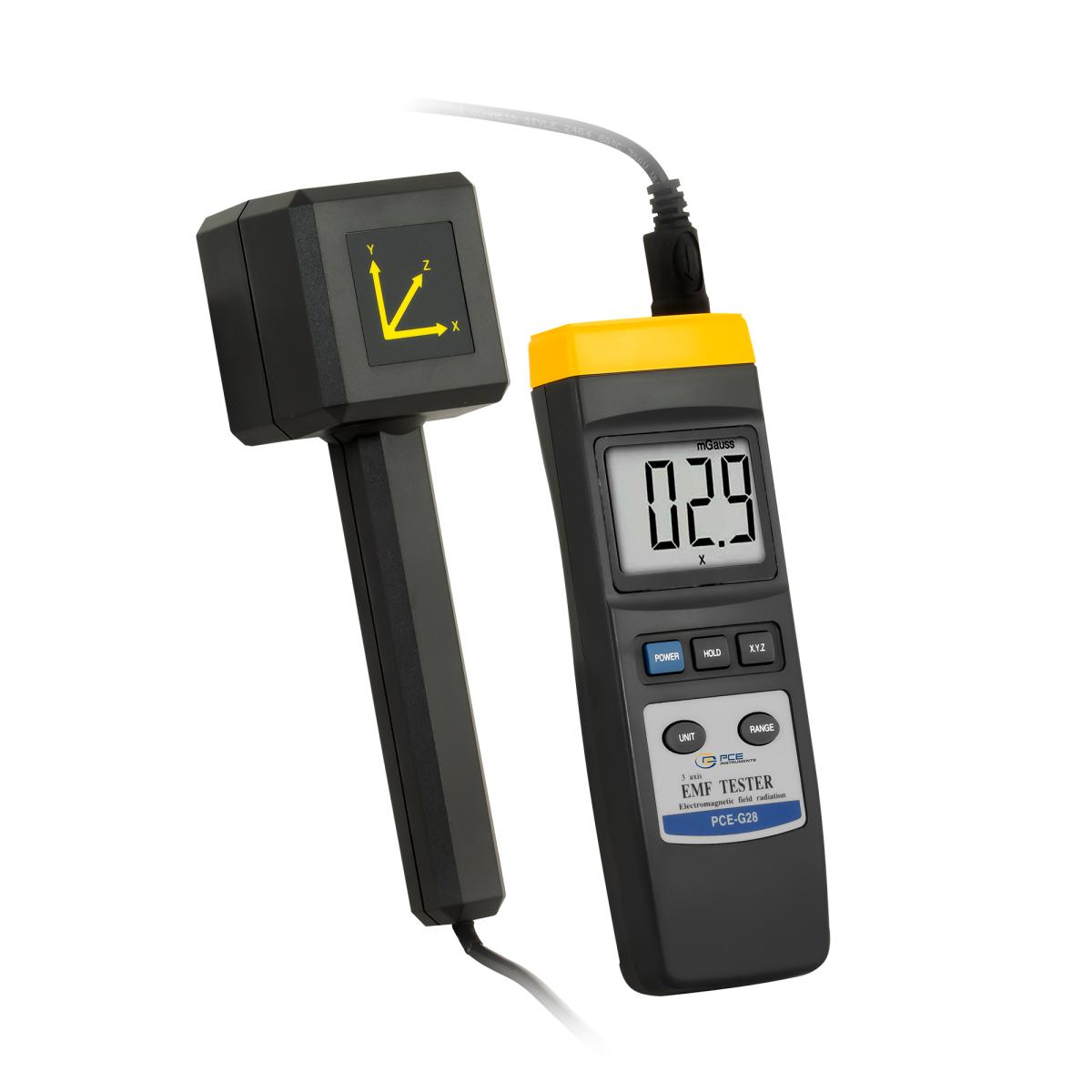

Elektromanyetik Alan Ölçer PCE-G28

13.076,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-G28’de elektromanyetik radyasyonu tespit etmek için 3 eksenli ölçüm probu bulunur. Elektromanyetik alan ölçer kullanılarak transformatörlerde ölçüm gerçekleştirilebilir ve bilgisayar monitörleri, televizyonlar, endüstriyel tesisler tarafından üretilen manyetik alanları değerlendirilebilir.

mikroTesla: 0 … 20 µT / 0 … 200 µT / 0 … 2000 µT
miliGauss: 0 … 200 mGs / 0 … 2000 mGs / 0 … 20000 mGs

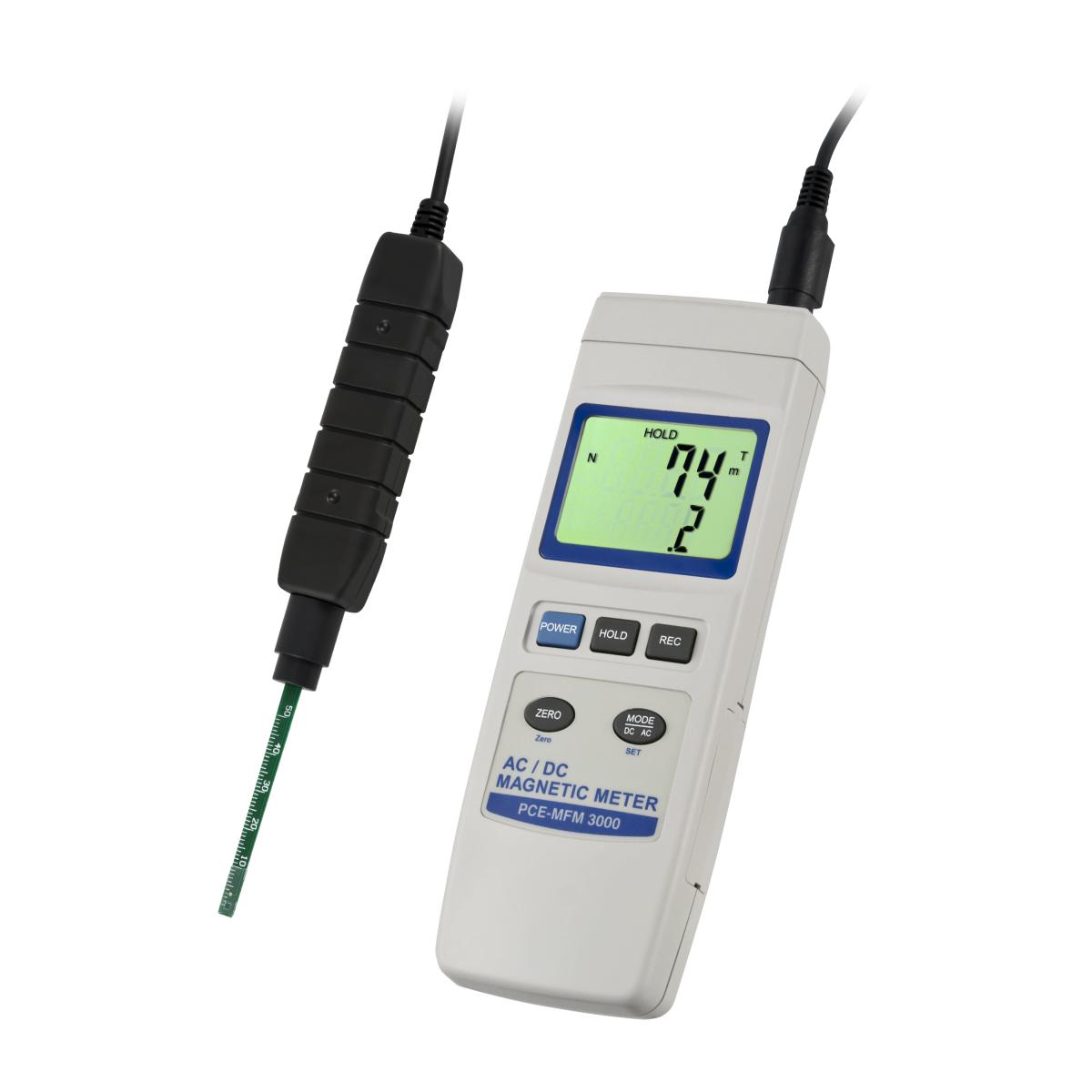

Elektromanyetik Alan Ölçer PCE-MFM 3000

16.956,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-MFM 3000, hem statik hem de değişken manyetik alanları ölçmek için uygundur. Elektromanyetik alan ölçer ile selenoid valfler ya da röleler kontrol edilebilir. Elektromanyetik alan ölçer, özellikle fonksiyonun hızlı bir şekilde kontrol edilmesi gereken endüstriyel alanda kullanılabilir.

Ölçüm aralığı DC: 0 … 3000 mt / 0 … 30000 G
Ölçüm aralığı AC: 0 … 1500 mt / 0 … 30000 G
Seçilebilir 2 ölçüm aralığı
Çözünürlük: 0.01 mt / 0.1 G
Seçilebilir ölçüm birimleri (mg / µT)
Data Hold fonksiyonu
RS-232 arayüzü
Maksimum ve minimum değer fonksiyonu

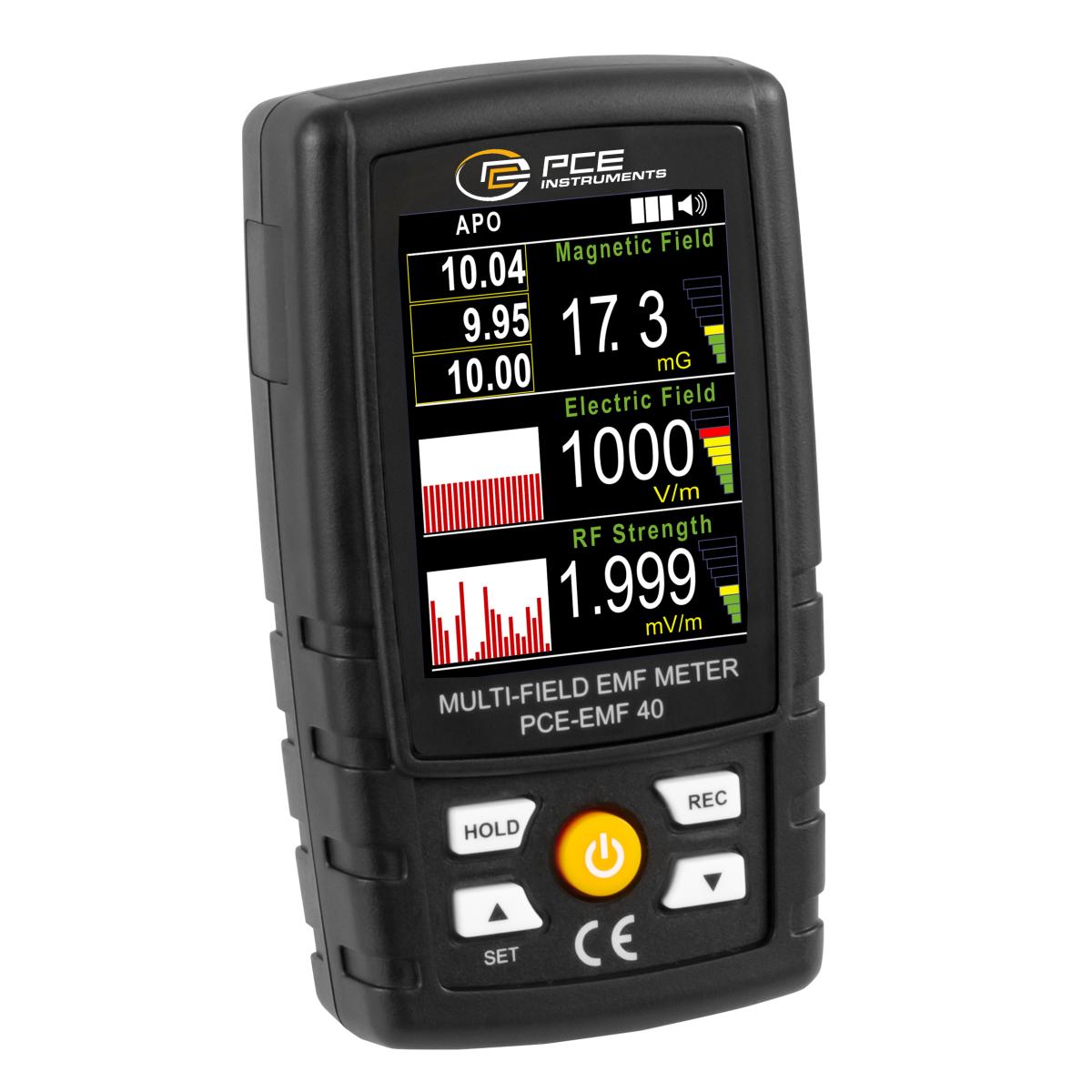

Elektromanyetik Alan Ölçer PCE-EMF 40

20.236,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-EMF 40 ile 2000 mG’a kadar olan manyetik alanlar doğrudan ölçülebilir. Buna ek olarak, elektromanyetik alan ölçer, X, Y ve Z eksenlerini kullanarak manyetik alanın şiddetini sayısal olarak gösterebilir. Elektromanyetik alan ölçerin bir başka ölçüm fonksiyonu da elektromanyetik alan şiddeti ölçümüdür.

Ölçüm aralığı: 20.00 … 200.0 µT / 200.0 … 2000 mG
Bant genişliği: 50 MHz … 3.5 GHz
Ölçüm birimleri: V/m, mV/m, V/m, µW/cm², µW/m², mW/m², mA/m

Elektromanyetik Alan Ölçer PCE-MFM 3500

20.236,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-MFM 3500, mevcut manyetik alan ölçümü için güvenilir bir ölçüm cihazıdır. Elektromanyetik alan ölçer hem statik (kalıcı mıknatıs) hem de alternatif manyetik alanların ölçümü için uygundur. EMF ölçerde bulunan harici sensörün düz probu ölçümün çok küçük alanlarda bile gerçekleştirilmesini sağlar.

Ölçüm fonksiyonu:

30.000 G’ye kadar ölçüm aralığı
DC Militesla
DC Gauss
AC Militesla
AC Gauss
Sıcaklık
Değiştirilebilir AC ya da DC ölçümü
Hafıza: manuel / otomatik

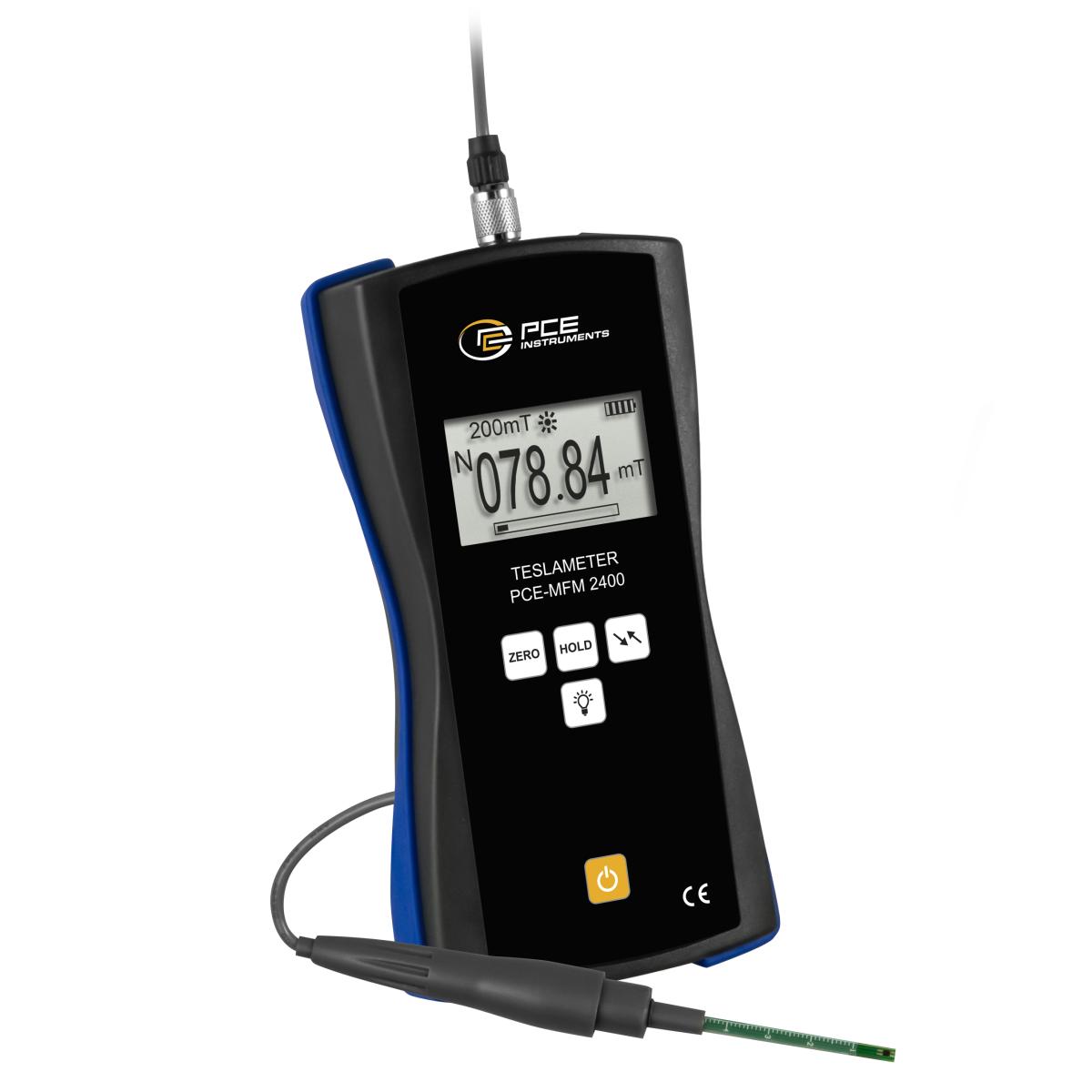

Elektromanyetik Alan Ölçer PCE-MFM 2400

31.476,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-MFM 2400’ün 2.400 mT’lik ölçüm aralığı ile pek çok ölçüm görevi gerçekleştirilebilir. %1’lik hassasiyeti elektromanyetik alan ölçeri epey hassas bir ölçüm cihazı haline getirir. Elektromanyetik alan ölçer, mevcut manyetik alan üzerinde röleleri ve kalıcı mıknatısları test etmek için kullanılabilir.

24.000 G ve 2.400 mT’ye kadar ölçüm aralığı
Hassasiyet: ölçüm değerinin ± %1’i
Ölçüm yönü: enine
Statik manyetik alanları ölçmek için
Enine Hall sensörü, kablo uzunluğu yaklaşık 1 metre

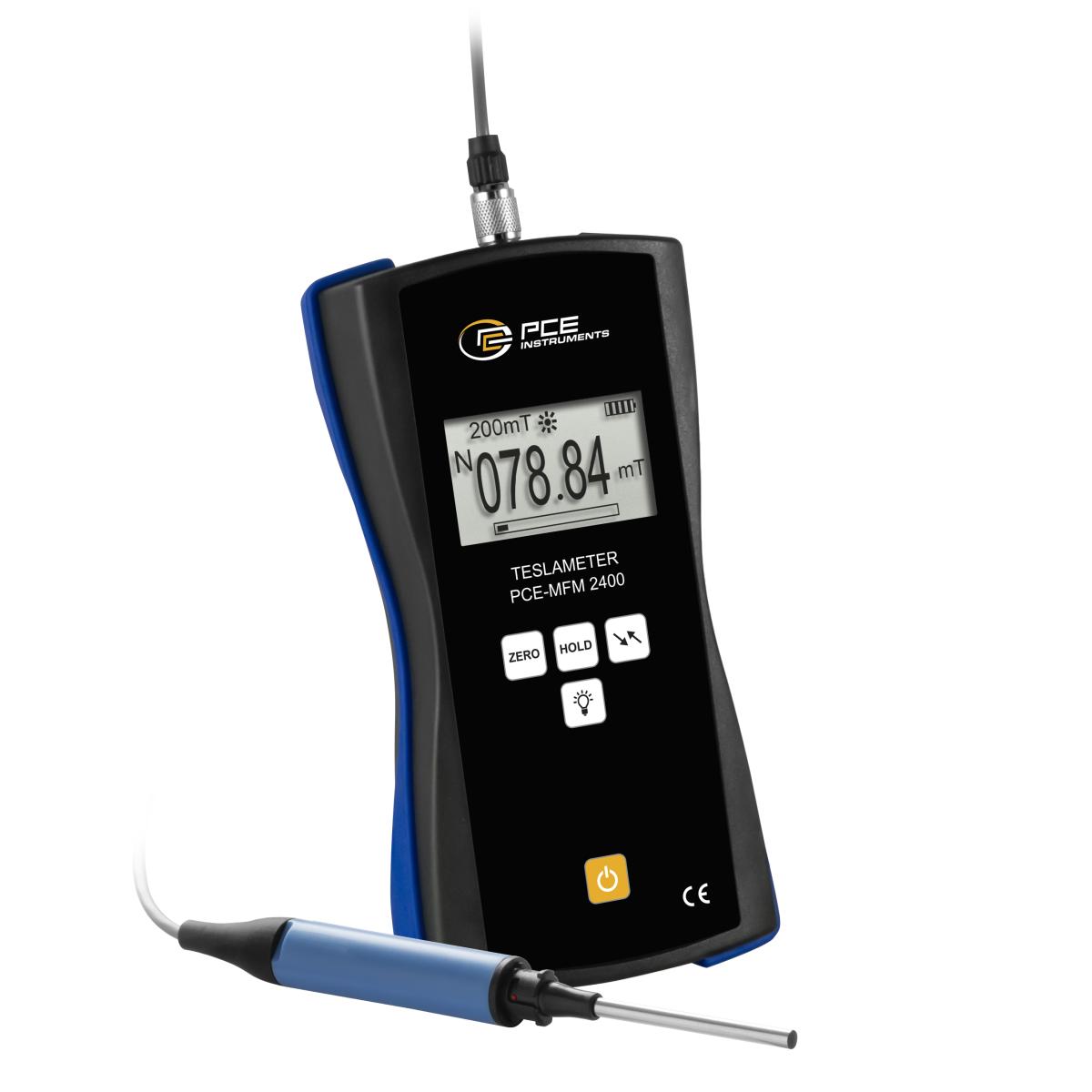

Elektromanyetik Alan Ölçer PCE-MFM 2400+

31.476,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-MFM 2400+’nın 2.400 mT’lik ölçüm aralığı ile pek çok ölçüm görevi gerçekleştirilebilir. %1’lik hassasiyeti elektromanyetik alan ölçeri epey hassas bir ölçüm cihazı haline getirir. Elektromanyetik alan ölçer, mevcut manyetik alan üzerinde röleleri ve kalıcı mıknatısları test etmek için kullanılabilir.

24.000 G ve 2.400 mT’ye kadar ölçüm aralığı
Hassasiyet: ölçüm değerinin ± %1’i
Ölçüm yönü: eksenel
Statik manyetik alanları ölçmek için
Eksenel Hall sensörü, kablo uzunluğu yaklaşık 2 metre

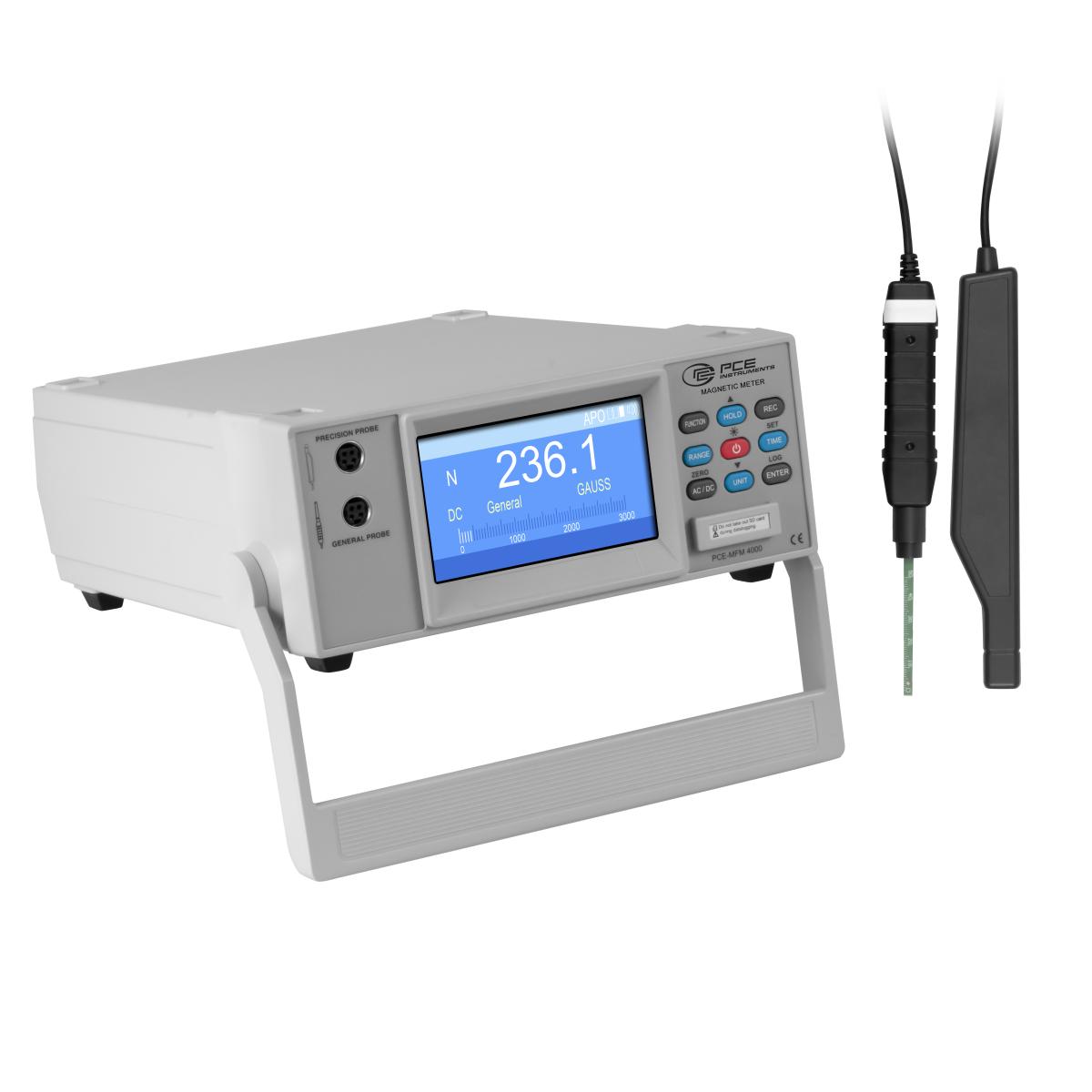

Elektromanyetik Alan Ölçer PCE-MFM 4000

44.036,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-MFM 4000, manyetik alanların kuvvet ölçümü için laboratuvar ortamlarında ve kalite kontrolünde kullanılır. Elektromanyetik alan ölçerde Gauss ve Militesla cinsinden genel ölçümler için bir manyetik alan sensörü ve mili Gauss ve mikro-Tesla cinsinden ölçümler için bir hassas sensör olmak üzere iki farklı sensör bulunur.

Ölçüm yönü: tek eksenli
Ölçüm hızı: 1 saniye
Statik ve değişken manyetik alanlar için
Yüksek hassasiyetli Hall sensörü
Seçilebilir ölçüm birimleri (mG / µT)
SD hafıza kartında veri depolama

Elektromanyetik Alan Ölçer PCE-EM 30

73.476,00 TL

KDV ve Kargo ücreti hariç

Elektromanyetik alan ölçer PCE-EM 30’da elektromanyetik radyasyonu tespit etmek için iki adet üç eksenli küre şeklinde prob bulunur. Sıcaklığı mutlak sıfırın üzerinde olan herhangi bir nesne (yani -273 °C ya da 0 °K) elektromanyetik radyasyon şeklinde yayar. Atom çekirdeği ve elektronlar arasındaki iç yük enerjilerinin manyetik etkileşimi, uzay örgüsünde elektromanyetik radyasyon olarak belirlenen doğal titreşimler üretir.

Ölçüm aralığı: 100 kHz … 3 GHz
V/m, W/m², mW/cm² cinsinden ölçüm parametreleri
Kolay kullanım
RS-232 arayüzü
3 eksenli prob

Elektromanyetik Alanların Ölçülmesi ve Değerlendirilmesi için Elektromanyetik Alan Ölçer

Elektrik enerjisi kullanımı ve WLAN, cep telefonları ve uydu aracılığıyla modern iletişim biçimleri yoluyla evde, işte ve diğer pek çok yerde yapay olarak üretilen elektromanyetik alanlara maruz kalınır. Bu alanların gücü elektromanyetik alan ölçer ile tespit edilebilir. Elektromanyetik alanlar kaynaklarından çevreye ışık hızında

dalgalar halinde yayılır ve elektromanyetik alan ölçer ile ölçülebilir. Radyasyonun dalga boyu doğrudan dalganın frekansı ile ilgilidir ve etki için belirleyicidir. Elektrik ve manyetik alanlar birbirlerini etkileyebilir. Elektromanyetik alan ölçer ile elektromanyetik alanları ölçerken alanların statik olup olmadığını ya da düşük ya da yüksek frekanslı alanların yakın ya da uzak aralığında ölçüm yapılıp yapılmadığını ayırt etmek önemlidir. Radyasyon kaynağına olan ölçüm mesafesinin üç dalga boyuna kadar olması yakın alan olarak adlandırılır. Burada, manyetik alanın elektrik alan gücüne oranı sabit değildir. Bu nedenle, yakın alanda elektromanyetik alan ölçer ile elektrik ve manyetik alan şiddeti ayrı ayrı belirlenir. Alan kaynağından uzaklığı üç dalga boyundan fazla olan uzak alanda sadece elektrik ya da sadece manyetik alan gücünün ölçülmesi yeterlidir. Bu iki alan gücünden birinin ölçülmesi ile diğeri hesaplanabilir. Genelde hesaplama algoritması elektromanyetik alan ölçerin hafızasında kaydedilir ve kontrol paneli üzerinden seçilebilir.

Elektromanyetik alan ölçer, elektrik alan şiddetini (E) metre başına volt (V/m) cinsinden görüntüler. Manyetik alan şiddeti (H), metre başına amper (A/m) cinsinden ölçülür.

Elektromanyetik alan ölçer genelde manyetik akı yoğunluğunu (B) Tesla (T) ya da Gauss (G) cinsinden görüntüler. Gerekli durumlarda bu değer, sabit manyetik geçirgenlik aracılığıyla manyetik alan gücüne dönüştürülebilir. Yüksek frekanslı elektromanyetik alanların gücü, elektromanyetik alan ölçerde V/m, A/m ya da W/m2 ya da W/cm2 olarak görüntülenebilir. Elektromanyetik alan ölçer modeline karar verirken elektromanyetik alan ölçerin incelenen alanda meydana gelen frekans aralıklarını kapsayabildiğinden emin olmak son derece önemlidir. Başka bir şekilde tespit edilemeyen frekans aralığı için ek bir elektromanyetik alan ölçer kullanılmalıdır.

Elektromanyetik Spektrumda Bir Elektromanyetik Alan Ölçer için Olası Uygulamalar

Tüm elektromanyetik enerji türlerini içeren elektromanyetik spektrum, farklı dalga boyu ya da frekans aralıklarına ayrılır. Her bir alan ilgili radyasyonun özelliklerine ya da kullanım olanaklarına göre adlandırılır. Elektromanyetik alan ölçer, özel sensörlerle 300 Gigahertz’e kadar olan alanlardan sadece birini ya da birkaçını tespit edebilir. 300 Gigahertz’in üzerindeki frekanslarda sadece elektromanyetik radyasyondan söz edilebilir. Bu frekansın üzerindeki ölçümler için ölçüm cihazları farklı şekilde tanımlanmıştır.

İsim	Frekans f	Dalga Boyu λ	Sınıflandırma
Alternatif akım	10 Hz ... 100 Hz	30.000 km ... 3.000 km	Düşük frekanslı elektromanyetik alanlar
Ses frekanslı alternatif akım (telefon)	100 Hz ... 10 kHz	3.000 km ... 30 km	Düşük frekanslı elektromanyetik alanlar
Hertz dalgaları / radyo dalgaları	10 kHz ... 300 GHz	30 km ... 0.3 mm
Uzun dalga	150 kHz ... 300 kHz	2000 m ... 1000 m	Yüksek frekanslı elektromanyetik alanlar
Orta dalga	500 kHz ... 2000 kHz	600 m ... 150 m	Yüksek frekanslı elektromanyetik alanlar
Kısa dalga	6 MHz ... 20 MHz	50 m ... 15 m	Yüksek frekanslı elektromanyetik alanlar
Ultra kısa dalga	100 MHz ... 300 MHz	30 m ... 1 m	Yüksek frekanslı elektromanyetik alanlar
Mikrodalga	300 MHz ... 300 GHz	1 m ... 0.3 mm	Yüksek frekanslı elektromanyetik alanlar
Işık dalgaları	300 GHz ... 50 PHz	0.3 mm ... 5 nm
Kızılötesi ışık	300 GHz ... 390 THz	0.3 mm ... 770 nm	Kızılötesi radyasyon
Görünür ışık	390 THz ... 770 THZ	770 nm ... 390 nm	Işık radyasyon
Ultraviyole ışık	770 THz ...50 PHz	390 nm ... 5 nm	Ultraviyole radyasyon
X ışını	30 PHz ... 3.000.000 PHz	10 nm ... 0.1 pm	İyonlaştırıcı X ışını
Gama ışını	3000 PHz ... 300.000.000 PHz	300 pm ... 0.003 pm	İyonlaştırıcı gama ışını
Kozmik ışın	3.000.000 PHz ... 3.000.000.000 PHz	0.3 pm ... 0.0003 pm	İyonlaştırıcı kozmik ışın

300 MHz’den 300 GHz’e kadar geniş frekans aralığı bulunan mikrodalgalar radyo dalgalarının bir alt grubu olarak sınıflandırılır. Mikrodalgalar sadece yemek pişirmek ve ısıtmak için kullanılmaz; bunun haricinde, kurutma, haşere kontrolü ve özel ölçümler için de kullanılır. Radar teknolojisinde uçak ve gemilerin görsel temas olmadan gezinmesine ve kontrol edilmesini sağlar ve uydu TV ve yayını, mobil iletişim, kablosuz ve Bluetooth gibi modern kablosuz iletişim sistemlerinin ön şartıdır.

Elektromanyetik Radyasyon için Sınır Değerleri

Elektromanyetik alanlar, hassas elektronik cihazların haricinde canlıları da etkileyebilir. Elektromanyetik alan ölçer ile elektromanyetik alanların yüksek hassasiyetli cihazların çalışma alanları ve konumları üzerinde ne kadar etkili olduğu belirlenebilir. Elektromanyetik enerjinin değerlendirilmesi statik elektrik ya da manyetik alanlar, düşük frekanslı elektrik ya da manyetik alanlar ve yüksek frekanslı elektromanyetik alanlar için farklılık gösterir. Statik elektrik ve statik manyetik alanlar sürekli olarak eşit güçtedir yani frekansları yoktur. Düşük frekanslı elektrik ve düşük frekanslı manyetik alanlar, sıfırın üzerinde 100 Kilohertz’e kadar olan frekansa sahip olanlardır. Frekansları 100 Kilohertz’den 300 Gigahertz’e kadar olan alanlar, yüksek frekanslı elektromanyetik alan olarak adlandırılır.

Elektromanyetik radyasyonun canlılar üzerindeki istenmeyen etkilerini mümkün olduğunca ortadan kaldırmak için çeşitli araştırmalar yapılarak sınır değerleri belirlenmiştir. Uygun ölçüm aralığı bulunan bir elektromanyetik alan ölçer ile sınır değerlerin aşılıp aşılmadığı ve hangi alanlarda olduğu kolay ve hızlı bir şekilde belirlenebilir. Bunu yapmak için elektromanyetik alan ölçer ile elde edilen ölçüm değerleri tanımlanan tetikleme sınırları ile karşılaştırılır. 2013/35/EU sayılı AB Yönetmeliğini ulusal hukuka aktaran Elektromanyetik Alanlara İlişkin İş Sağlığı ve Güvenliği Yönetmeliği - EMFV 2016 Ek 2 ve 3‘te elektromanyetik radyasyona maruz kalma değerleri ve tetikleme sınırları listelenmiştir. Buna ek olarak Haziran 2001 tarihli Elektromanyetik Alanlar Kaza Önleme Yönetmeliği’nde (BGV B11, DGUV Yönetmeliği 15 ve VBG 25) ve Ekim 2001 tarihli (BGR B11) DGUV Yönetmeliği 103-013‘te elektromanyetik alanların bağlayıcı sınır değerleri belirtilmiştir.
