Üç Fazlı Güç Ölçer PCE-PA 8300-2

Sip.no.: PCE-PA 8300-2

EAN: 4250348716767

Aksesuar

PCE-PA 8300 için Akım Pensi (3.000 A'ya kadar) (3 x Esnek)

29.676,00 TL

PCE-PA 8300 için (1200 A'ya kadar) (3 x Akım Pensi)

22.196,00 TL

Güç Ölçer Adaptörü PCE-PA-ADP-SCHUKO

11.796,00 TL

Ürün Bilgisi

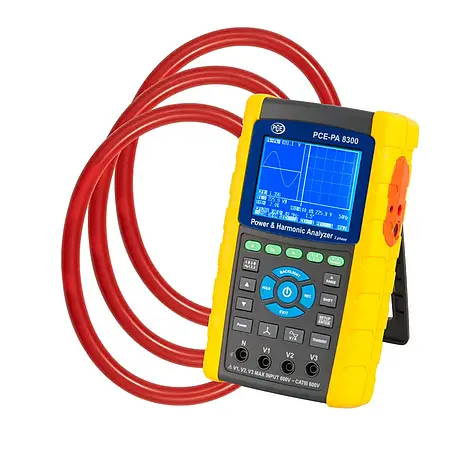

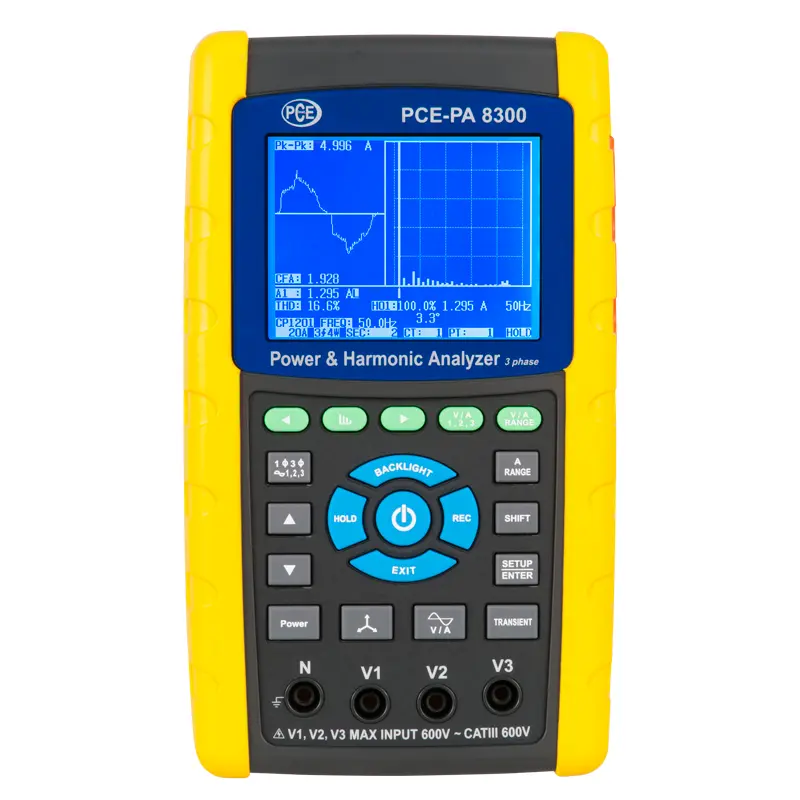

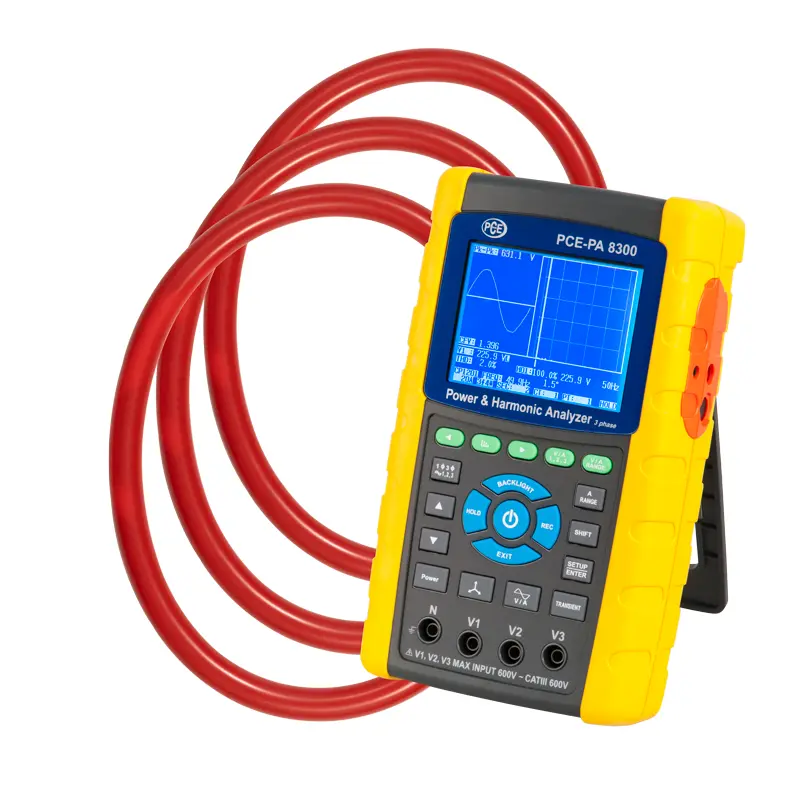

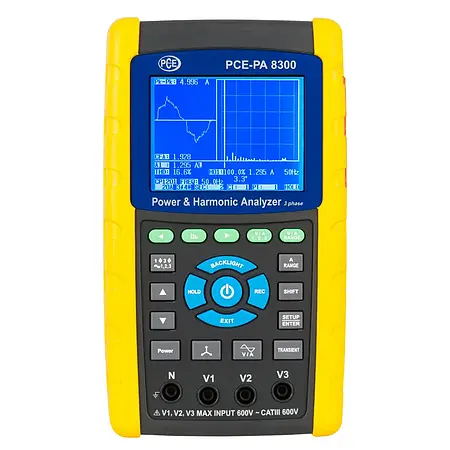

3 Fazlı Güç Ölçer PCE-PA 8300-2
3 fazlı güç ve şebeke arıza analizörü / Harmonik analizörü / 3000 A AC’ye kadar ölçüm / SD hafıza kartı / Grafik ekran

3 Fazlı güç ölçer PCE-PA 8300-2, kullanımı kolay etkileyici özellikte bir ölçüm cihazıdır. 3 fazlı güç ölçer ile tüm ölçüm değerleri SD karta kaydedilir. 3 fazlı güç ölçer, güç ölçümü ve şebeke analizi için kullanılabilir. 3 fazlı güç ölçer ile güç 9999 MW’ye kadar; harmonik de 50. dereceye kadar hassas bir şekilde belirlenebilir.

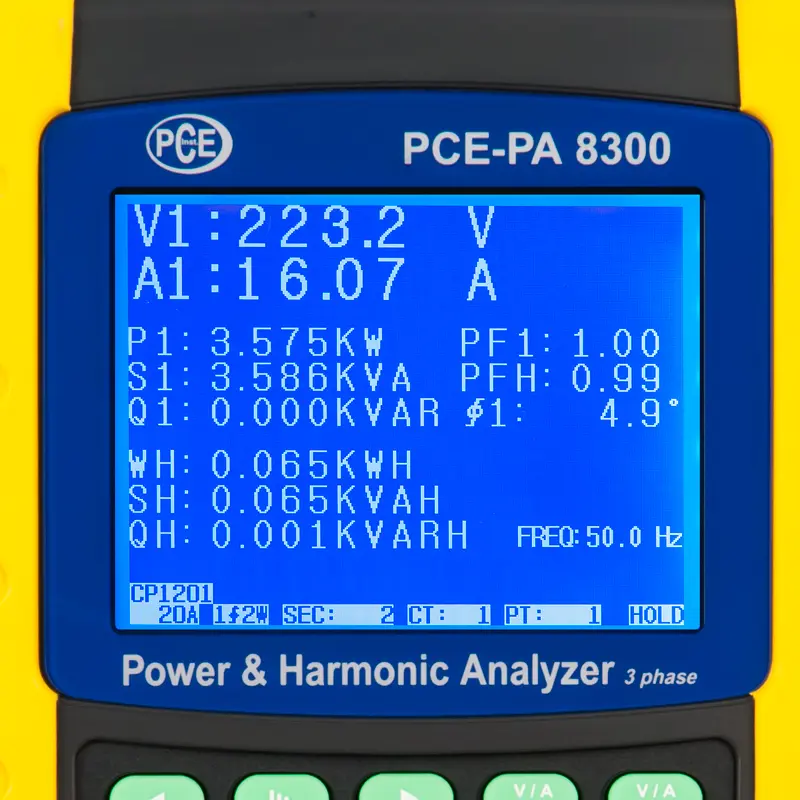

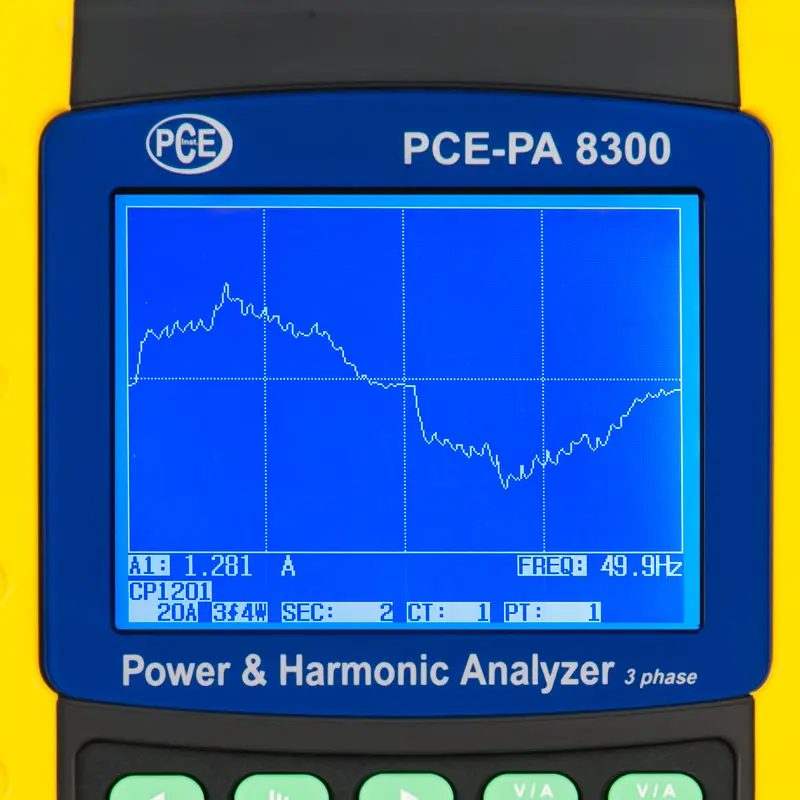

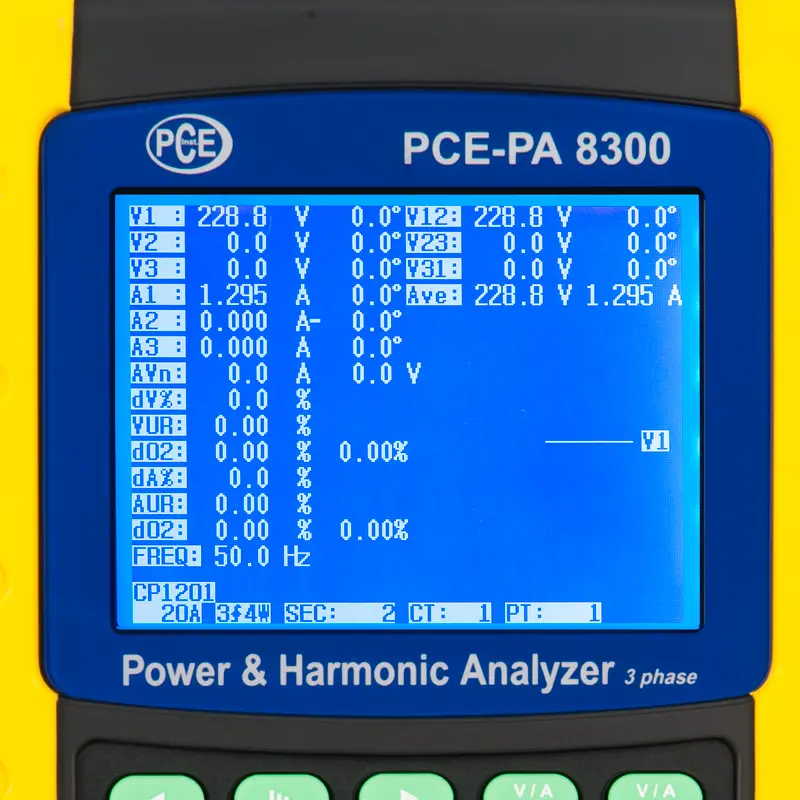

3 fazlı güç ölçer ile elde edilen tüm ölçüm değerleri grafik LCD ekranda görüntülenir. Böylece, 3 fazlı güç ölçer ile şebeke bozulmaları sorunsuz bir şekilde görüntülenebilir. Ölçüm verileri, hassas ağ ve güç analizi gerçekleştirmek için ayarlanabilir bir kayıt aralığında SD karta kaydedilebilir. 3 fazlı güç ölçer ile uzun süreli kayıt gerçekleştirilebilir.

Özellikler

- 3 fazlı güç ve şebeke arıza analizörü

- 3000 A AC’ye kadar ölçüm

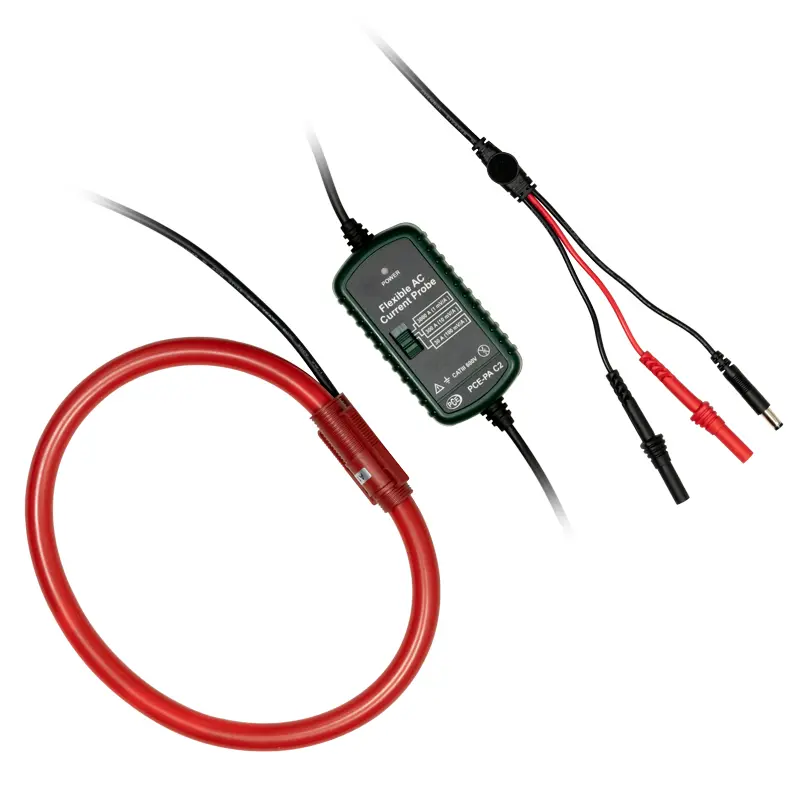

- Rogowski bobini dahil

- Harmonik analizi

- Görünür, aktif ve reaktif güç ölçümü

- Güç faktörü ölçümü

- Farklı akım pensleri bağlanabilir

- SD hafıza kartı

- Ayarlanabilir kayıt aralığı

- 600 V AC’ye kadar ölçüm

- Faz açısı / frekans ölçümü

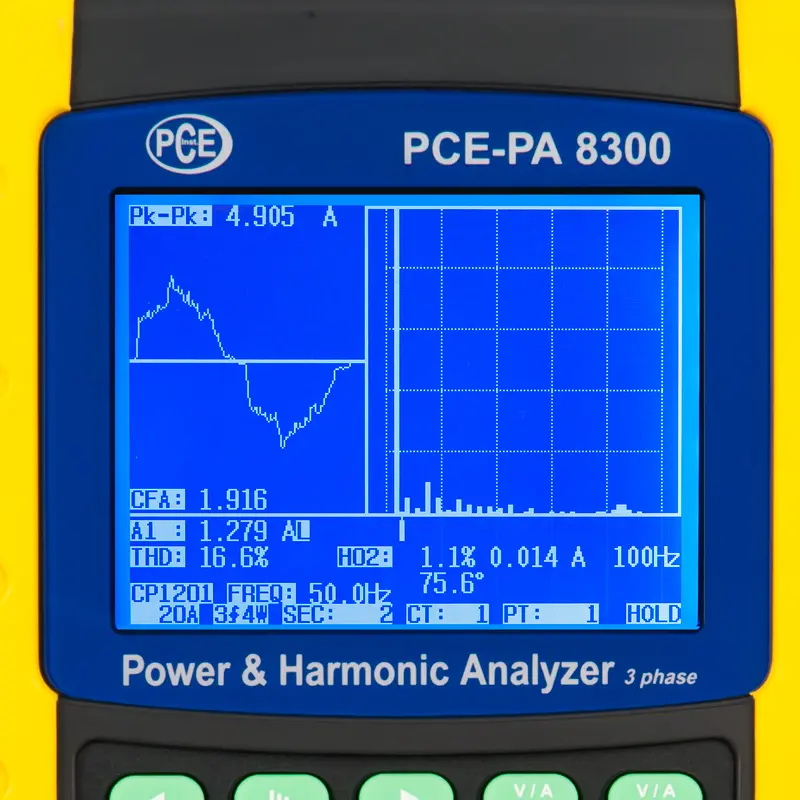

- Harmonik gösterimli grafik ekran

- Sağlam gövde

- Otomatik ölçüm aralığı seçimi (AC V)

Teknik Bilgiler

Voltaj Ölçümü (AC V)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
10 V ... 600 V (Fazdan nötre)	0.1 V	±(0.5% + 0.5 V)
10 V ... 600 V (Fazdan faza)
Akım Ölçümü (AC A)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
30 A	0.001 A (< 10 A) 0.01 A (≥ 10 A)	±(0.5% + 0.1 A)

300 A	0.01 A (< 10 A) 0.1 A (≥ 10 A)	±(0.5% + 0.5 A)

3000 A	0.1 A (< 1000 A) 1 A (≥ 1000 A)	±(0.5 A + 5 A)

Aktif Güç
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KW ... 9.999 kW	0.001 kW	±(1% + 0.008 kW)
10 KW ... 99.99 kW	0.01 kW	±(1% + 0.08 kW)
100 KW ... 999.9 kW	0.1 kW	±(1% + 0.8 kW)
1 MW ... 9.999 MW	0.001 MW	±(1% + 0.008 MW)

Görünür Güç
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KVA ... 9.999 kVA	0.001 kVA	±(1% + 0.008 kVA)
10 KVA ... 99.99 kVA	0.01 kVA	±(1% + 0.08 kVA)
100 KVA ... 999.9 kVA	0.1 kVA	±(1% + 0.8 kVA)
1 MVA ... 9.999 MVA	0.001 MVA	±(1% + 0.008 MVA)

Reaktif Güç
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KVAR ... 9.999 kVAR	0.001 kVAR	±(1% + 0.008 kVAR)
10 KVAR ... 99.99 kVAR	0.01 kVAR	±(1% + 0.08 kVAR)
100 KVAR ... 999.9 kVAR	0.1 kVAR	±(1% + 0.8 kVAR)
1 MVAR ... 9.999 MVAR	0.001 MVAR	±(1% + 0.008 MVAR)

Aktif Enerji
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KWH ... 9.999 kWh	0.001 kWh	±(2% + 0.008 kWh)
10.00 KWH ... 99.99 kWh	0.01 kWh	±(2% + 0.08 kWh)
100.0 KWH ... 999.9 kWh	0.01 kWh	±(2% + 0.8 kWh)
1 MWH ... 9.999 MWh	0.001 MMh	±(2% + 0.008 MWh)

Görünür Enerji
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KVARH ... 9.999 kVARh	0.001 kVARh	± (2% + 0.008 kVARh)
10.00 KVARH ... 99.99 kVARh	0.01 kVARh	± (2% + 0.08 kVARh)
100.0 KVARH ... 999.9 kVARh	0.01 kVARh	± (2% + 0.8 kVARh)
1 MVARH ... 9.999 MVARh	0.001 MVARh	± (2% + 0.008 MVARh)

Reaktif Enerji
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 … 9.999 kVARh	0.001 kVARh	± (2% + 0.008 kVARh)
10 … 99.99 kVARh	0.01 kVARh	± (2% + 0.08 kVARh)
100 … 999.9 kVARh	0.01 kVARh	± (2% + 0.8 kVARh)
1 … 9.999 MVARh	0.001 MVARh	± (2% + 0.008 MVARh)

Güç Faktörü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 ... 1	0.01	± 0.04

Faz Açısı
Ölçüm Aralığı	Çözünürlük	Hassasiyet
-180° ... +180°	0.1°	±1°

Frekans
Ölçüm Aralığı	Çözünürlük	Hassasiyet
45 Hz ... 65 Hz	0.1 Hz	± 0.1 Hz

50 / 60 Hz’de AC Voltajının Harmonikleri
Ölçüm Aralığı	Çözünürlük	Hassasiyet
1 … 20’nci sıra	0.1 V 0.1	± (2% + 0.5 V) ± (2% + 10 dijit)
21 … 30’uncu sıra	0.1 V 0.1%	± (2% + 0.5 V) ± (2% + 20 dijit)
31 … 50’nci sıra	0.1 V 0.1%	Belirtilmemiş

50 / 60 Hz’de Alternatif Akımın (AC) Harmonikleri
Ölçüm Aralığı	Çözünürlük	Hassasiyet
1 ... 20’nci sıra	0.001 ... 1 A 0.1 %	± (2% + 0.5 A) ± (2% + 10 dijit)
21 ... 30’uncu sıra	0.001 ... 1 A 0.1 %	± (2% + 0.5 A) ± (2% + 10 dijit)
31 ... 50’nci sıra	0.001 ... 1 A 0.1 %	Belirtilmemiş
Diğer Teknik Özellikler
Ekran	3.7 inç nokta vuruşlu LCD ekran (320 x 240 piksel)
Güvenlik Standartları	IEC1010CAT III 600 V
Giriş Direnci AC V	10 MOhm
Çalışma Frekansı Akım Pensi	40 Hz ... 1 kHz
Test Edilen Çalışma Frekansı Akım Pensi	45 Hz ... 65 Hz
Aşırı Yük Koruması	AC V AC A	720 V RMS 1300 A akım pensi ile
Hafıza	SD hafıza kartı
Örnekleme Hızı	1 saniye
Data Logger Fonksiyonu	SD kartta gerçek zamanlı depolama
Kayıt Aralığı	2 ... 7200 saniye
Veri Çıkışı	Bağlantı kablosuna göre USB ya da RS-232 aracılığıyla (sadece bilgisayarda canlı görüntüleme için)
Çalışma Sıcaklığı	0 ... 50 °C
Ortam Nemi	< 80% n.o
Güç Kaynağı	8 x 1.5 V AA pil 9 V güç adaptörü
Güç Tüketimi	Cihaz: 500 mA DC Akım pensi: 34 mA DC
Maksimum Kablo Çapı	Rogowski bobini: 175 mm
Boyut	Cihaz: 225 x 125 x 64 mm
Ağırlık	Cihaz: 948 g (pil ile) Akım pensi: 467 g (kablo ile)

Teslimat İçeriği

1 x 3 Fazlı Güç Ölçer PCE-PA 8300-2
3 x Rogowski Bobini
4 x Timsah Klips (yalıtımlı)
4 x Ölçüm Kablosu
6 x 1.5 V AA Pil
1 x Güç Adaptörü (9 V)
1 x SD Hafıza Kartı (2 GB)
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
