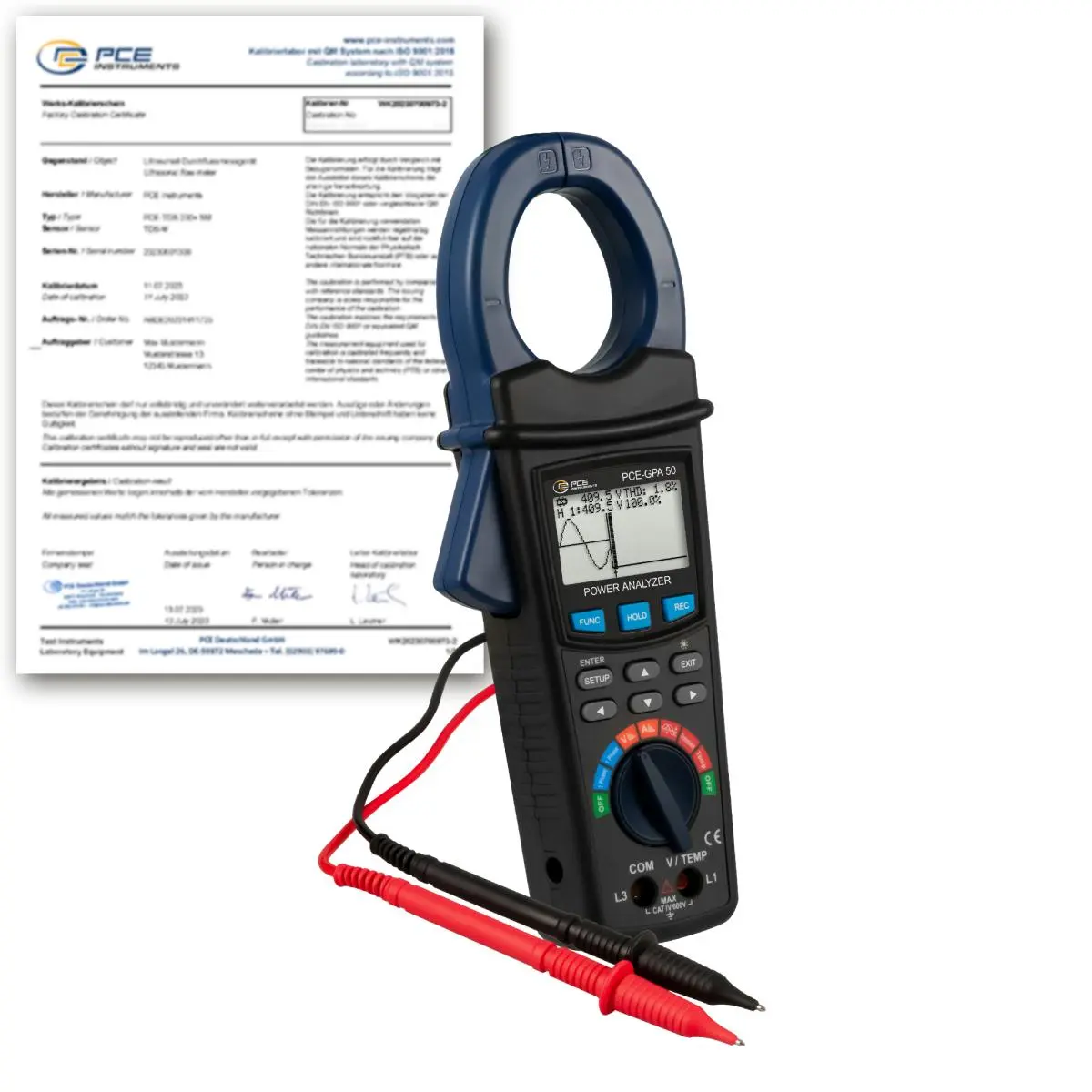

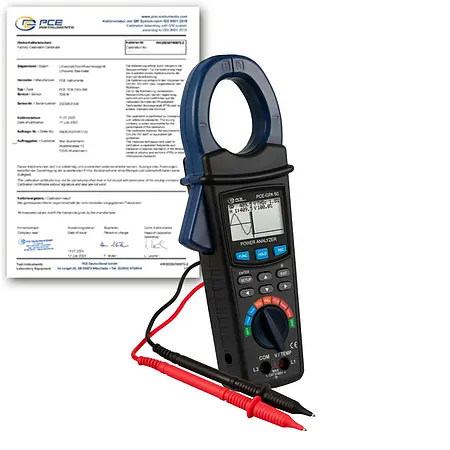

Ağ Test Cihazı PCE-GPA 50-ICA ISO Kalibrasyon Sertifikası dahil

Sip.no.: PCE-GPA 50-ICA

EAN: 4250348726018

Ürün Bilgisi

Ağ Test Cihazı PCE-GPA 50
2000 A’ya kadar / TRMS ölçümü / Güç ölçümü / Harmonik analiz / Aydınlatmalı grafik ekran /
Veri depolama / Güç adaptörü ve pil ile kullanım

Ağ Test Cihazı PCE-GPA 50, 1 ve 3 fazlı yüklerin akımını ölçmek için kullanılır. Ağ Test Cihazı, 2000 A’ya kadar olan ölçüm aralığı ile ön plana çıkar. Ağ Test Cihazının bir diğer önemli özelliği de sayısal ölçüm değerlerine ek olarak fazların dalga biçimlerinin de görüntülenmesini sağlayan grafik ekranıdır. Ağ Test Cihazı, voltaj ölçümü gerçekleştirmek için kullanılabilir. Ağ Test Cihazı, faz açısı yardımıyla aktif, görünür ve reaktif gücü hesaplayabilir. Bunun haricinde, Ağ Test Cihazı ile enerji, güç faktörü ve harmonik gibi diğer ağ parametreleri de ölçülebilir.

Kapsamlı ölçüm fonksiyonlarına ek olarak Ağ Test Cihazında data logger fonksiyonu da mevcuttur. Tüm ölçüm değerleri, doğrudan mikro SD kartına kaydedilebilir. Ağ Test Cihazı PCE-GPA 50, 2 x 1.5 V AA pil ile çalışabileceği gibi uzun süreli ölçümler için bir güç adaptörü ile de kullanılabilir.

Özellikler

- Grafik ekran

- Mikro SD kartta data logger (veri kaydedici)

- 1 ve 3 fazlı ölçüm

- Termokupl ile sıcaklık ölçümü

- Voltaj ölçümü: 10 V … 600 V AC RMS

- Akım ölçümü: 5 … 2000 A AC RMS

- Akım pensi açıklığı: 50 mm

- 50. harmoniğe kadar harmonik bozulma

Teknik Bilgiler

Ölçüm Türü
AC Voltaj AC V	Ölçüm Aralığı	Çözünürlük	Hassasiyet
	10 ... 600 V	0.1 V	±(0.5% ... 3 dijit)
	Tepe-Tepe	0.1 V	±(5% ... 30 dijit)

Alternatif Akım AC A	5 ... 2000 A	<100 A: 0.01 A	<200 A: ±(1% + 0.5 A)
		<1000 A: 0.1 A	>200 A: ±(1% + 5 A)
	Tepe-Tepe	>1000 A: 1 A	±(5% + 30 dijit)

Güç Faktörü (PF)	0 ... 1	0.001	± 0.04

Faz Açısı	-180° ... 180°	0.1°	± 1° x PF

Frekans	45 ... 65 Hz	0.1 Hz	± 0.2 Hz

Aktif, Görünür & Reaktif Güç	0 ... 9.999 m	0.1 ... 0.001 M	± (1.5% + 20 dijit)
	(W / VA / VAR)	(W / VA / VAR)

Harmonik AC V	1 ... 20’nci	0.1 V	± (2% + 5 dijit)
	21 ... 50’nci	0.1 V	± (4% + 5 dijit)

Harmonik AC A	1 ... 20’nci	<100 A: 0.01 A	± (2% + 5 dijit)

Alternatif Akım		<1000 A: 0.1 A
	21 ... 50’nci	>1000 A: 1 A	± (4% + 5 dijit)

Harmonik AC V%	1 ... 20’nci	0.1%	± (2% + 10 dijit)
	21 ... 50’nci	0.1%	± (4% + 20 dijit)

Mutlak Harmonik Bozulma	0 ... 20%	0.1%	± (2% + 5 dijit)
	20.1 ... 100%	0.1%	± (6% + 10 dijit)

Sıcaklık K Tipi Termokupl	-100 ... +199.9 °C	0.1 °C	± (1% + 1 °C)
	200 ... 1300 °C	1 °C	± (1% + 2 °C)

Ekran	Grafik LCD
AC V Giriş Empedansı	10 MOhm
Frekans Aralığı	40 Hz ... 1 kHz
Akım Pensi Kalibre Edilmiş Frekans	45 ... 65 Hz
Akım Pensi Aşırı Yük Koruması	AC V: 720 V RMS AC A: 2100 A
Hafıza	Mikro SD hafıza kartı
Ekran Yenileme Hızı	1 saniye
Depolama Hızı	2 ... 7200 saniye
Veri Depolama Formatı	XLS
Arayüz	Bilgisayarda canlı görüntüleme için seri arayüz (SOFT-LUT-USB gereklidir)
Güç Kaynağı	2 x 1.5 V AA pil 9 V / 800 mA güç adaptörü
Güç Tüketimi	60 mA DC
Pens Açıklığı	50 mm
Çevre Koşulları	0 ... 50 °C, maks. %80 n.o
Ağırlık	Yaklaşık 595 g
Boyut	280 x 106 x 47 mm

Teslimat İçeriği

1 x Ağ Test Cihazı PCE-GPA 50-ICA
1 x Ölçüm Kablosu Seti
2 x Timsah Klips
1 x Mikro SD Hafıza Kartı
1 x Güç Adaptörü (9 V / 800 mA)
2 x 1.5 V AA Pil
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
1 x ISO Kalibrasyon Sertifikası
