İzolasyon Test Cihazı PCE-IT100

Sip.no.: PCE-IT100

EAN: 4250348706720

Ürün Bilgisi

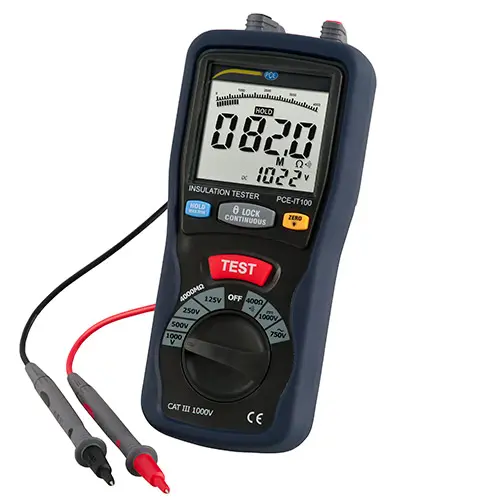

İzolasyon Test Cihazı PCE-IT100
4000 M’a kadar yalıtım direnci / CAT III 1000 V / Kolay kullanım /
Tekli ya da devamlı ölçüm / Maks./Min. ölçüm değeri fonksiyonu

İzolasyon test cihazı PCE-IT100, 152 V, 250 V, 500 V ve 1000 V’luk yardımcı voltajlar ile 4000 MΩ’a kadar olan yalıtım direncini tespit eder. Bunun haricinde, izolasyon test cihazı, 400 Ω’a kadar olan düşük empedanslı direnç ölçümü ve AC / DC voltaj ölçümü için ölçüm fonksiyonu da sunar. Bip sesi bulunan süreklilik testi de izolasyon test cihazının sunduğu bir diğer özelliktir. Mevcut ölçüm değeri için data hold fonksiyonunun yanı sıra izolasyon test cihazı, minimum ve maksimum ölçüm değerinin voltaj ve düşük empedanslı direnç ölçümü sırasında kaydedilmesini sağlar.

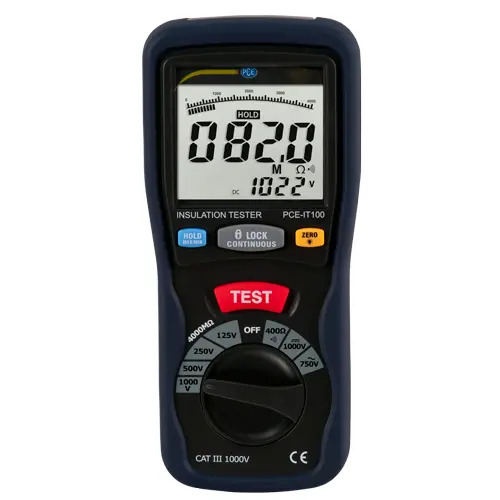

Büyük sayıları ve aydınlatması sayesinde izolasyon test cihazının ekranı zorlu aydınlatma koşullarında bile kolaylıkla okunabilir. Ölçüm fonksiyonunun büyük tuşlar ve anahtar düğme ile seçilmesi izolasyon test cihazının kullanımını kolaylaştırır. İzolasyon test cihazı PCE-IT100’ün teslimat içeriğinde ölçüm problarına sahip ölçüm kablosu çifti, timsah klipsli bir ölçüm kablosu ve altı pil bulunur.

İzolasyon ölçümlerinde uyulması gereken sınır değerleri

- Yeni tesisler (kuru odalar) için: 1000 Ohm x çalışma voltajı voltu (örneğin, 230 Volt’ta > 230 kOhm)

- Yeni tesisler (nemli odalar, dış mekan) için: 500 Ohm x çalışma voltajı voltu

- Topraklı cihazlar: 1000 Ohm x çalışma voltajı voltu

- Yalıtımlı cihazlar: 2 MOhm

- Elektrikli aletler: 2 MOhm

- Düşük voltaj koruması: 250 kOhm

- Elektrikli ölçüm cihazları: 5 MOhm

- Yaygın test voltaj değerleri: düşük voltaj ve telekomünikasyon sistemleri için 100 V, bina tesisatı ve ev aletleri için 500 V, düşük voltajlı motorlar ve transformatörler için 1000 V

Özellikler

- Geniş ölçüm aralığı

- 1 kV’a kadar 4 farklı test voltajı

- Otomatik kapanma fonksiyonu

- Güvenlik. EN 61010-1, CAT III 1000 V

- Arka aydınlatmalı ekran

- Taşıma çantası dahil

- Tekli ölçüm ve devamlı ölçüm

- Opsiyonel ISO kalibrasyon sertifikası

Teknik Bilgiler

Ölçüm Aralığı
AC Voltaj (40 ... 400 Hz)	750 V
Çözünürlük	1 V
Hassasiyet	± 0.8% ± 3 dijit

DC Voltaj	1000 V
Çözünürlük	1 V
Hassasiyet	± 1.2% ± 10 dijit

Direnç	40 Ω / 400 Ω
Çözünürlük	0.01 Ω / 0.1 Ω
Hassasiyet	± 1.2% ± 3 dijit

Yalıtım Direnci	4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ
Çözünürlük	0.001 MΩ / 0.01 MΩ / 0.1 MΩ / 1 MΩ


Yalıtım Direnci
125 V	± (2% + 10 dijit) / ± (2% + 10 dijit) / ± (4% + 5 dijit) / ± (5% + 5 dijit)

250 V	± (2% + 10 dijit) / ± (2% + 10 dijit) / ± (3% + 5 dijit) / ± (4% + 5 dijit)

500 V	± (2% + 10 dijit) / ± (2% + 10 dijit) / ± (4% + 5 dijit) / ± (4% + 5 dijit)

1000 V	± (3% + 10 dijit) / ± (2% + 10 dijit) / ± (2% + 5 dijit) / ± (4% + 5 dijit)

Süreklilik Testi	Bip sesi: ≤ 35 Ω, test akımı ≤ 200 mA
Güç Kaynağı	6 x 1.5 V AA pil
Çevre Koşulları	0 ... 40 °C, <80% n.o (çalışma) -10 ... +60 °C, <70% n.o (depolama)
Standartlar	IEC10101, CAT III 1000V
Boyut	200 x 92 x 50 mm
Ağırlık	700 g (pil ile)

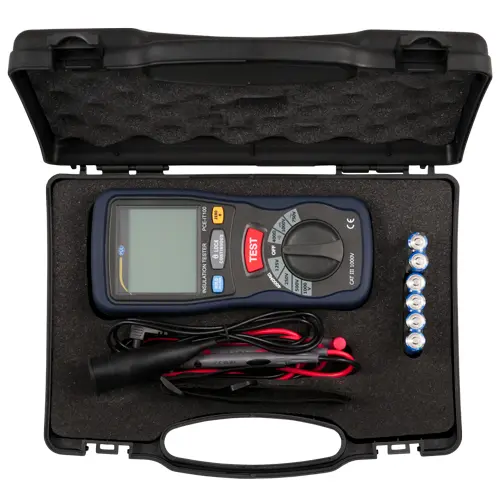

Teslimat İçeriği

1 x İzolasyon Test Cihazı PCE-IT100,

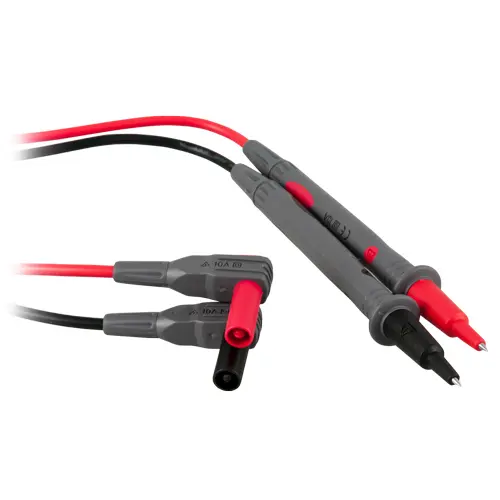

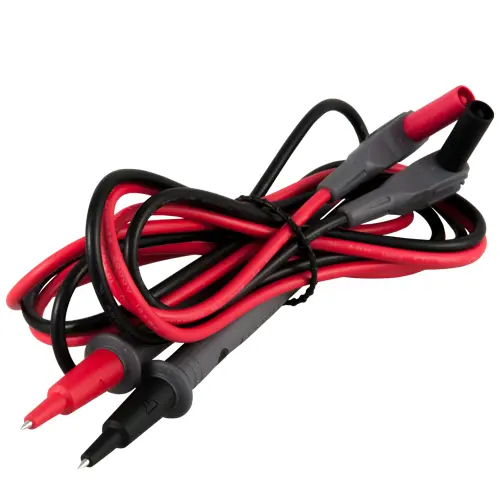

1 x Ölçüm Ucu Seti,

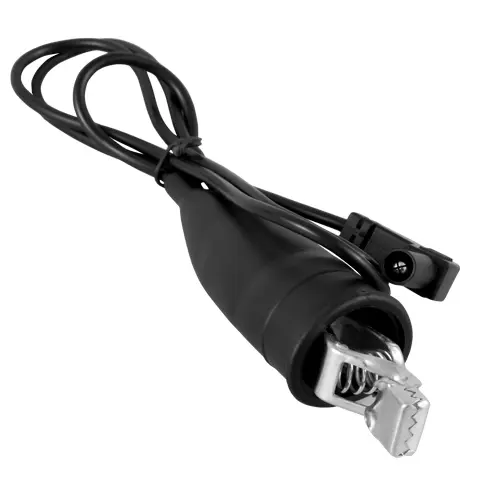

1 x Timsah Klips (1 metre kablolu),
6 x 1.5 V AA Pil,
1 x Bilek Askısı,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
