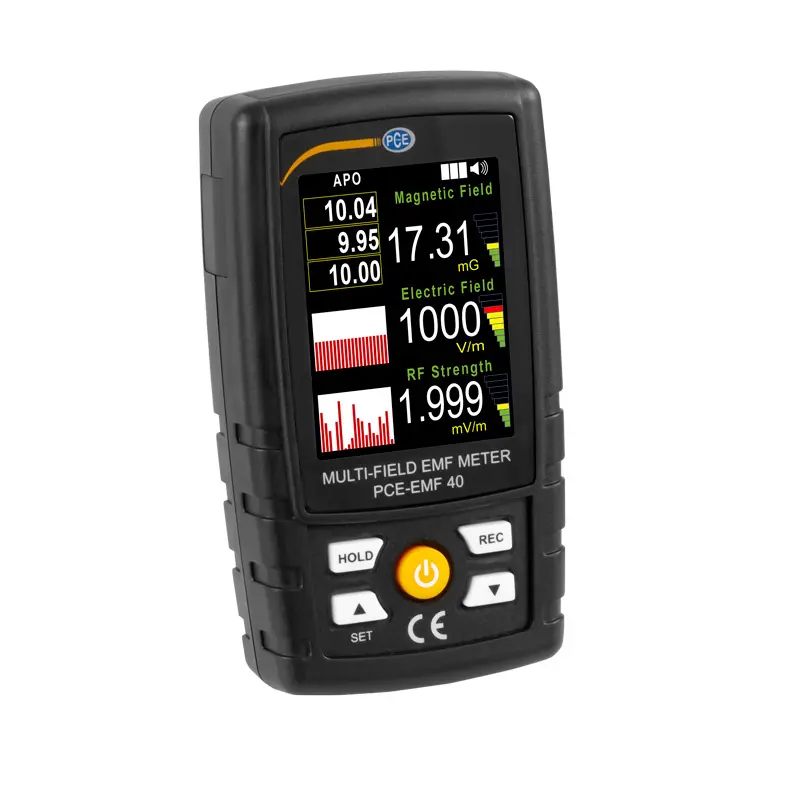

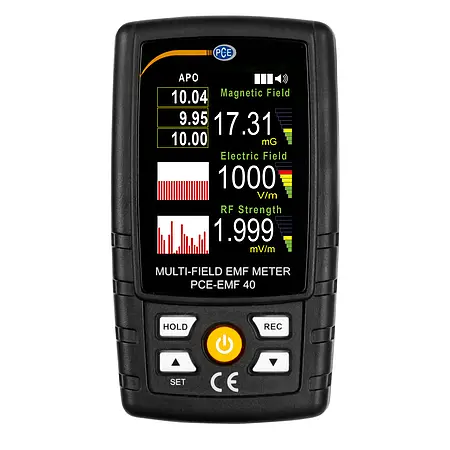

Alan Şiddeti Ölçüm Cihazı PCE-EMF 40
2.4 inç ekran / Dört seviyede ayarlanabilir arka aydınlatma / 2000 V/m’ye kadar ölçüm aralığı /
3 eksenli ölçüm / Mobil ve hızlı kullanım

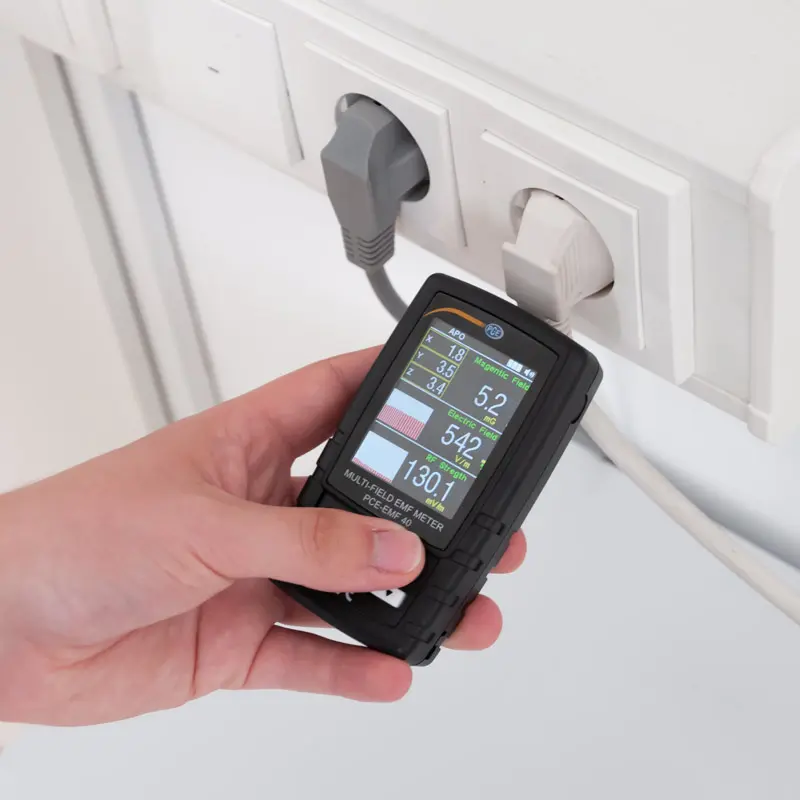

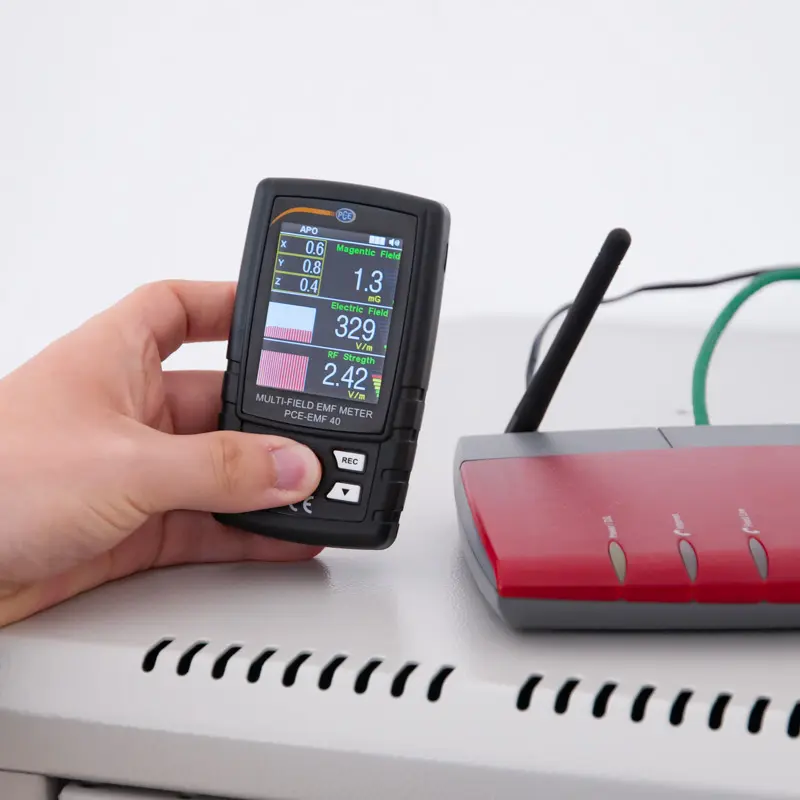

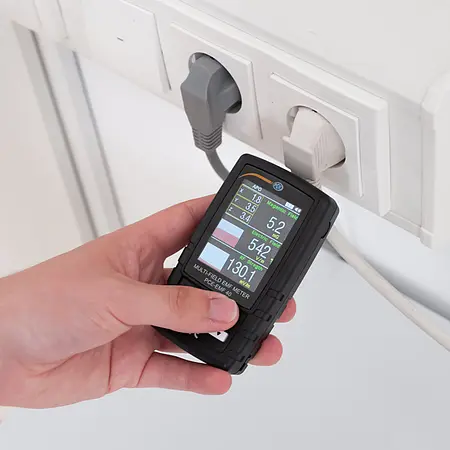

Alan şiddeti ölçüm cihazı PCE-EMF 40 ile 2000 mG’a kadar olan manyetik alanlar doğrudan ölçülebilir. Buna ek olarak, alan şiddeti ölçüm cihazı, X, Y ve Z eksenlerini kullanarak manyetik alanın şiddetini sayısal olarak gösterebilir. Alan şiddeti ölçüm cihazının bir başka ölçüm fonksiyonu da elektromanyetik alan şiddeti ölçümüdür. Alan şiddeti ölçüm cihazındaki bu ölçüm fonksiyonu ile besleme hatlarındaki elektromanyetik alan şiddeti 50/60 Hz frekansında belirlenebilir. Bunun haricinde, alan şiddeti ölçüm cihazı ile yüksek frekans aralığında ölçümler de gerçekleştirilebilir. Böylece, alan şiddeti ölçüm cihazı ile kablosuz yönlendirici ya da bir cep telefonunda ölçümler yapılabilir. Alan şiddeti ölçüm cihazı, çeşitli ölçüm fonksiyonları sayesinde kompakt ve çok yönlü bir ölçüm cihazıdır.
Alan şiddeti ölçüm cihazında sayısal gösterimin yanı sıra son 20 ölçüm değerinin grafiksel geçmişi de görüntülenir. Alan şiddeti ölçüm cihazı ile ölçüm değerleri, çubuk grafik olarak da görüntülenir. Alan şiddeti ölçüm cihazındaki çubuk grafik üç sinyal ışığı rengine ayrılmıştır. Ölçüm değerinin sabit değeri aşması ve çubuk grafikte kırmızı alanın gösterilmesi durumunda sesli bir alarm meydana gelir. Bu alarm, sabit sınır değerinin altına düştüğünde otomatik olarak kapanır.

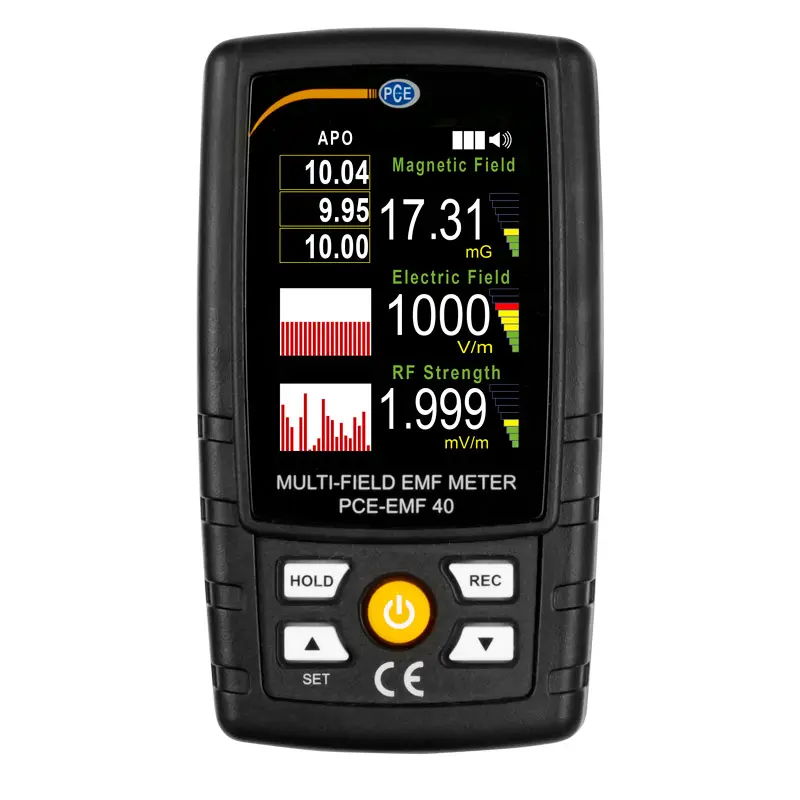

Üç ölçüm modu da alan şiddeti ölçüm cihazında bulunan 2.4 inçlik TFT ekranda aynı anda okunabildiğinden ölçüm modlarının tek tek değiştirilmesine gerek yoktur. Alan şiddeti ölçüm cihazının arka aydınlatması 4 seviyede ayarlanabilir. Böylelikle, alan şiddeti ölçüm cihazının ekranı bir tuşa basılarak çeşitli çevre koşullarına uyarlanabilir.
Düşük Frekanslı Manyetik Alan | |||
Ölçüm Birimi µT | |||
Ölçüm Aralığı | Çözünürlük | Hassasiyet (ölçüm değerinin) | |
20.00 ... 200.0 µT | 0.01 µT, 0.1 µT | ± 12% + 5 dijit | |
50/60 Hz’de | |||
Ölçüm Birimi mG | |||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | |
200.0 ... 2000 mG | 0.1 mG, 1 mG | ± 12% + 5 dijit | |
50/60 Hz’de | |||
Düşük Frekanslı Elektromanyetik Alan | |||
Ölçüm Birimi V/m | |||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | |
50 V/m ... 2000 V/m | 1 V/m | ± 7% + 20 dijit 50/60 Hz’de | |
Yüksek Frekanslı Elektromanyetik Alan | |||
Ölçüm Birimi mV/m, V/m | |||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | |
30.0 mV/m ... 11.00 V/m | 0.01, 0.1 mV/m | 1 V/m ve 900 MHz’de 1.0 dB | |
0.01 V/m | > 1 V/m sadece referans için kullanılır | ||
Ölçüm Birimi µW/cm² | |||
Ölçüm Aralığı | Çözünürlük | ||
0.02 ... 32.0 µW / cm² | 0.01, 0.1 µW/cm² | ||
Ölçüm Birimi µW/m², mW/m² | |||
Ölçüm Aralığı | Çözünürlük | ||
2.3 µW/m² ... 320.9 µW/m² | 0.1, 1 µW/m² | ||
0.1 mW/m² | |||
Ölçüm Birimi mA/m | |||
Ölçüm Aralığı | Çözünürlük | ||
0.07 ... 29.1 mA/m | 0.01, 0.1 mA/m | ||
Tüm özellikler, 23 ± 5 °C ortam sıcaklığı, 25 … 75% n.o ortam nemi ve 3 V/m ve 30 MHz’den daha düşük RF alan şiddetinde geçerlidir. | |||
Bant Genişliği | Yüksek frekans: 50 MHz ... 3.5 GHz | ||
Sensör Sayısı | Manyetik alan: 3 | ||
Ölçüm Hızı | 1 Hz | ||
Ölçüm Değerinin Aşılması Durumunda Ekran | "- - - -" | ||
Hafıza | MİN / MAKS. depolama | ||
Ekran | 2.4 inç TFT | ||

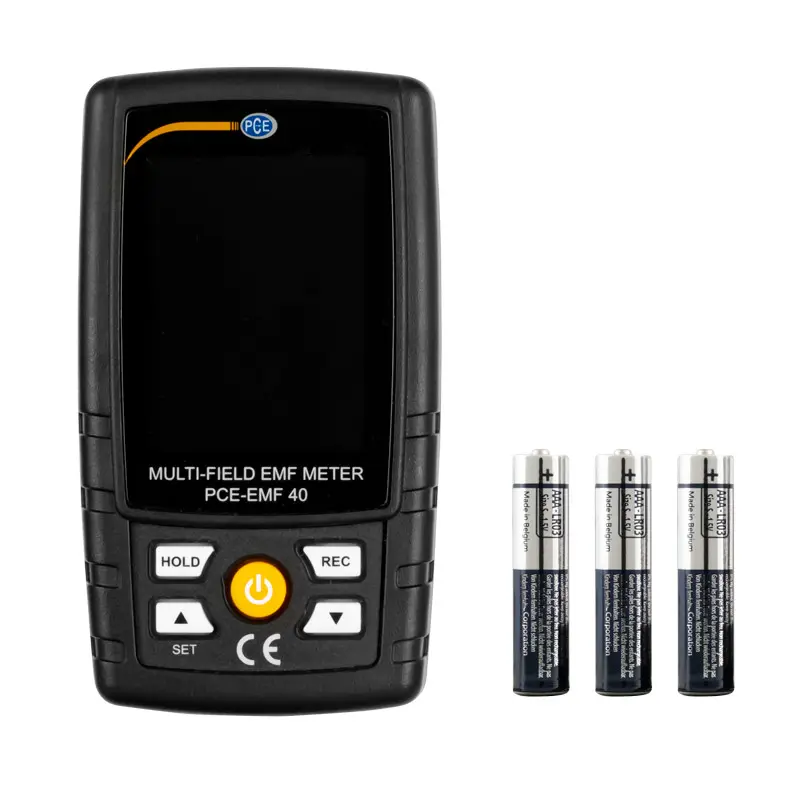

Güç Kaynağı | 3 x 1.5 V AAA pil | ||
Güç Tüketimi | Yaklaşık 24 ... 38 mA | ||
Otomatik Kapanma | 10 dakika sonra Fonksiyon kapatılabilir | ||
Çevre Koşulları | 0 ... 50 °C, < 80% n.o | ||
Boyut | 107 x 60 x 25 mm | ||
Ağırlık | Yaklaşık 106 g (pilsiz) |
