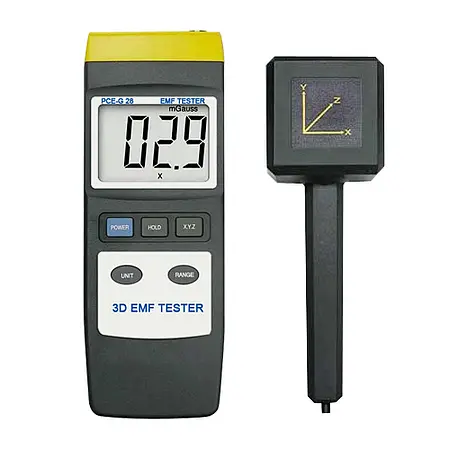

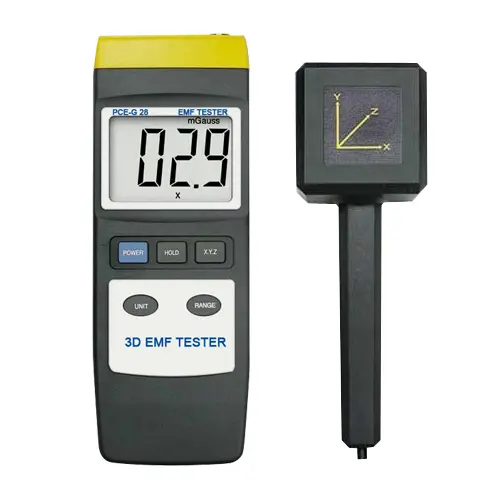

Alan Şiddeti Ölçüm Cihazı PCE-G28
3 Eksenlik Manyetik Alan Sensörü

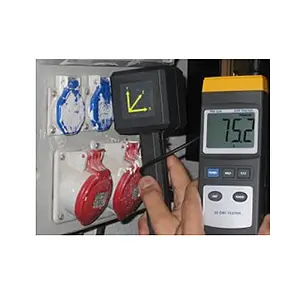

Alan şiddeti ölçüm cihazı PCE-G28’de elektromanyetik radyasyonu tespit etmek için 3 eksenli ölçüm probu bulunur. Alan şiddeti ölçüm cihazı kullanılarak transformatörlerde ölçüm gerçekleştirilebilir ve bilgisayar monitörleri, televizyonlar, endüstriyel tesisler tarafından üretilen manyetik alanları değerlendirilebilir. Alan şiddeti ölçüm cihazı, Avrupa standartlarına (Avrupa Birliği Elektromanyetik Uyumluluk Yönetmeliği IEC 801-1 (EN 50081-1) ve laboratuvar ve ölçüm teknolojisi IEC 204 standartlarına (EN 60204) uygundur.

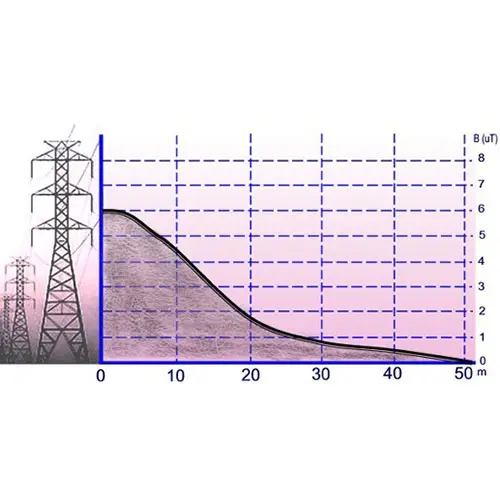

Maruz kalma aralığı 1, elektrikli tesisler ve operatörler tarafından kontrol edilebilen alanlar gibi tüm kontrollü alanları kapsar. Bununla birlikte, sistemin çalışma şekli nedeniyle maruz kalmanın sadece kısa bir süreliğine gerçekleştiği genel olarak erişilebilir alanları da içerir. Personel, Gauss ya da Tesla cinsinden elektromanyetik radyasyonu tespit etmek ve sınıflandırmak için alan şiddeti ölçüm cihazını kullanabilir. Özellikle f = 50 Hz enerji teknik frekansında maruz kalma aralığı 1’de 1.36 µT; aralık 2’de ise 0.42 µT sınırı geçerlidir.
mikroTesla | ||
Ölçüm Aralığı | 0 ... 20 µT | |
Çözünürlük | 0.01 | |
Hassasiyet | ±%4 + 3 dijit | |
Ölçüm Aralığı | 0 ... 200 µT | |
Çözünürlük | 0.1 | |
Hassasiyet | ±%5 + 3 dijit | |
Ölçüm Aralığı | 0 ... 2000 µT | |
Çözünürlük | 1 µT (ölçüm aralığına göre) | |
Hassasiyet | ±%10 + 5 dijit | |
miliGauss | ||
Ölçüm Aralığı | 0 ... 200 mGs | |
Çözünürlük | 0.1 mGs | |
Hassasiyet | ±%4 + 3 dijit | |
Ölçüm Aralığı | 0 ... 2000 mGs | |
Çözünürlük | 1 mGs | |
Hassasiyet | ±%5 + 3 dijit | |
Ölçüm Aralığı | 0 ... 20000 mGs | |
Çözünürlük | 10 mGs | |
Hassasiyet | ±%10 + 5 dijit | |
Belirtilen hassasiyet değerleri şu koşullarda geçerlidir: 50 - 60 Hz ve < 3 V/m (RF) | ||
Frekans | 30 ... 300 Hz | |
Ekran | LCD ekran | |
Güç Kaynağı | 1 x 9 V pil | |
Boyut | Cihaz: 195 x 68 x 30 mm | |
Ağırlık | 470 g (pil dahil) |
