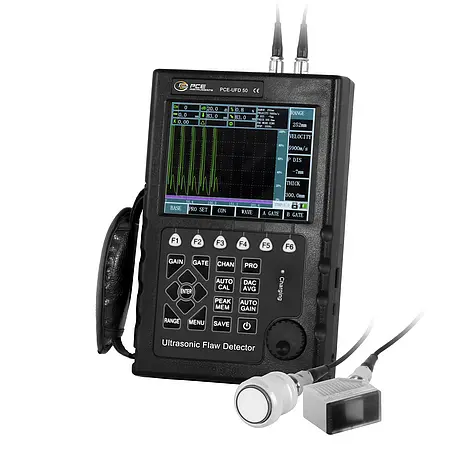

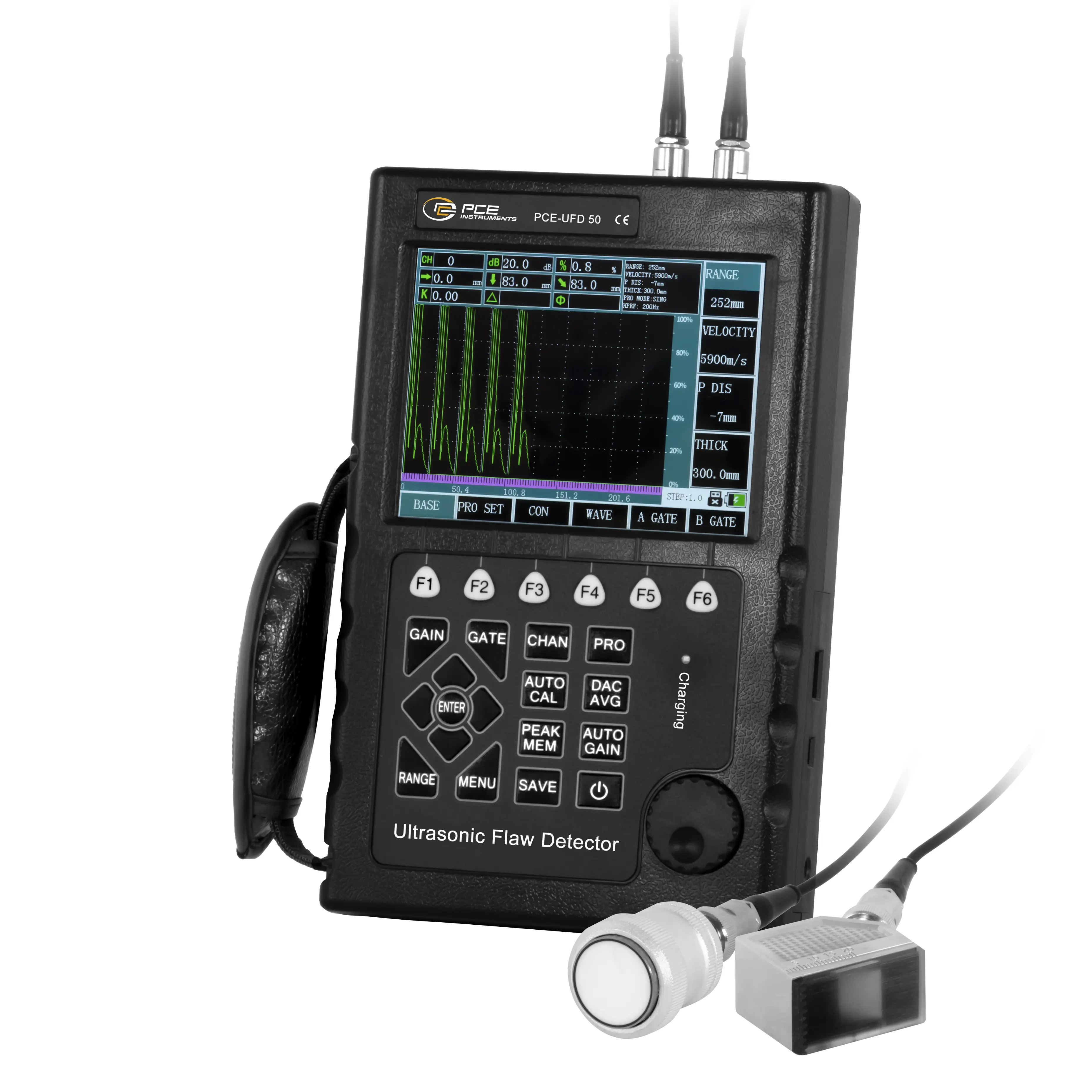

Tahribatsız malzeme testi için Çatak Kontrol Cihazı / Ekran içeriklerinin video kayıtları / Entegre DAC ve AVG fonksiyonları / A-görüntü ekranı

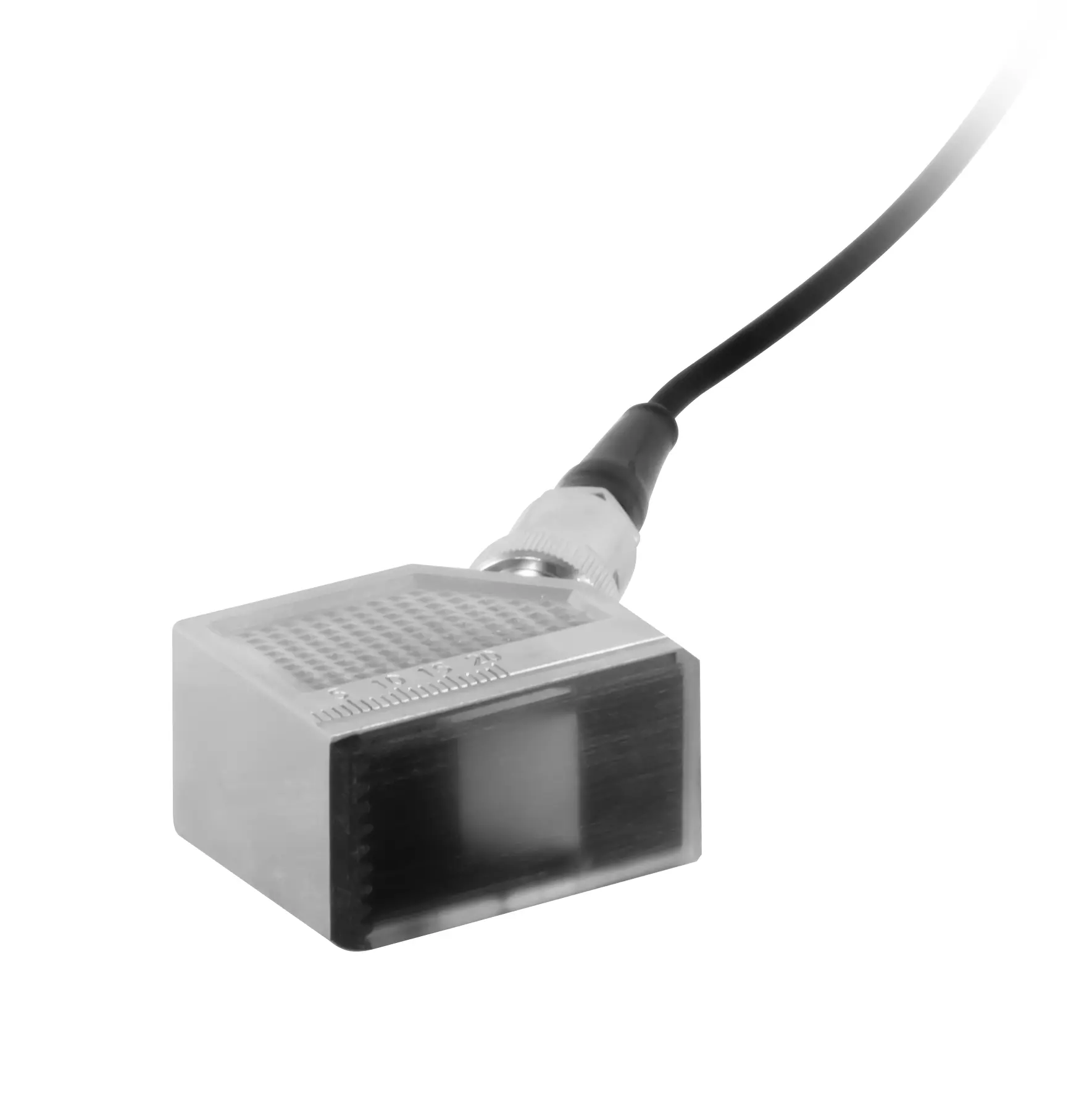

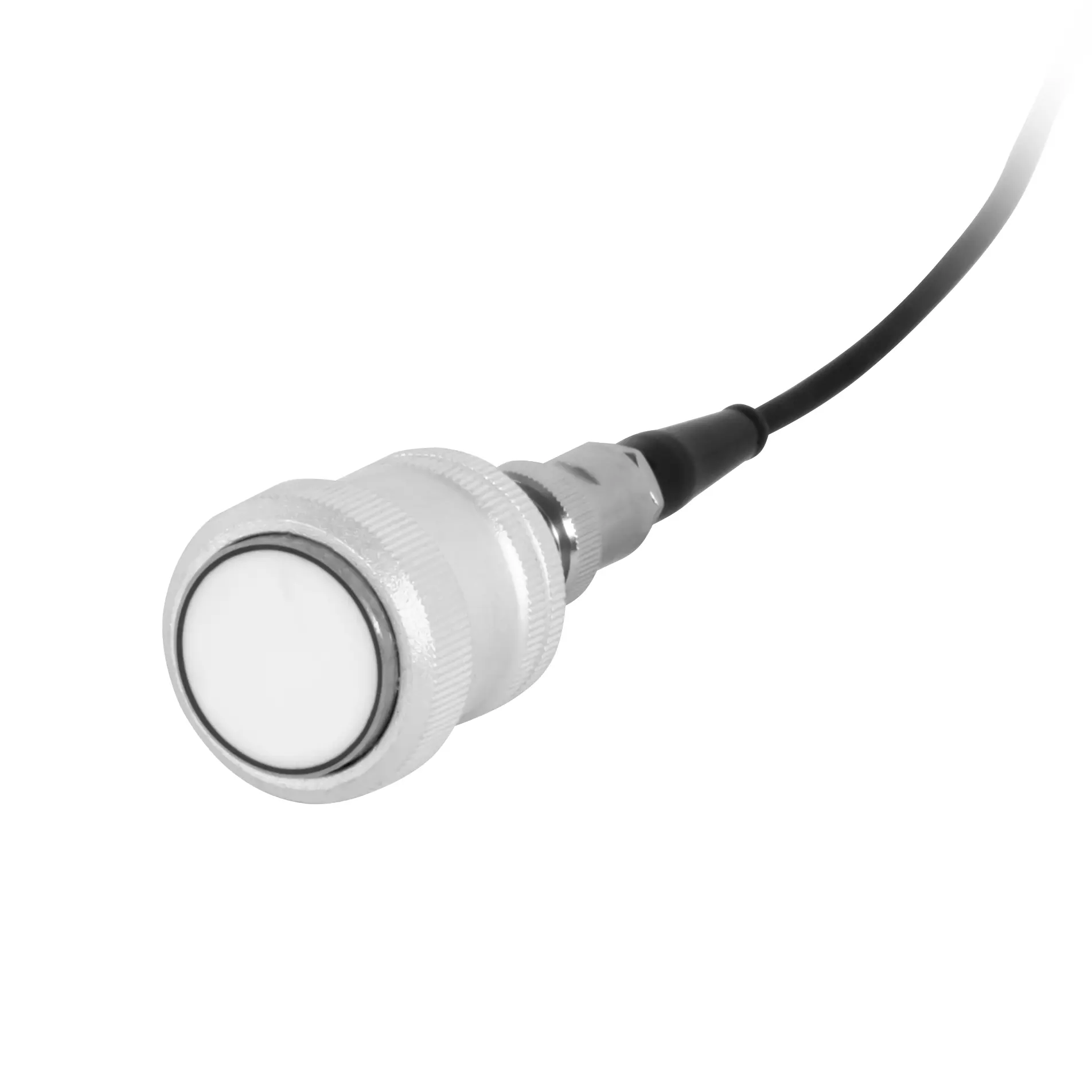

Çatlak kontrol cihazı tahribatsız malzeme testi için kullanılır. Çatlak kontrol cihazı ile test yapılırken, test başlığı kullanılarak test nesnesine ultrasonik dalgalar gönderilir. Ultrason, eşit olmayan yoğunluk ve dalga empedansına sahip farklı malzemeler arasındaki arayüzlerde yansıtılır ve saçılır. Ultrasonun test nesnesinden geçiş süresi belirlendikten sonra kaynak dikişleri kontrol edilebilir, duvar kalınlıkları ölçülebilir ve çatlak kontrol cihazı kullanılarak bileşen kusurları tespit edilebilir.

Ayarlanabilir 0,5 ... 20 MHz arasında ayarlanabilir frekanslar ve 1000 ... 15000 m/s arasında ses hızları ile çelikte 0 ... 10000 mm aralığında ölçümler yapılabilmektedir. DAC ve AVG değerlendirme yöntemleri, görüntüleme ve prob gecikmesi, zayıflatma ve yükseltme işlevleri, dışa aktarma ve rapor oluşturma işlevleri ve diğer birçok ayar seçeneği, çatlak kontrol cihazını kullanarak tahribatsız malzeme testini çok daha kolay hale getirir. Test cihazında ekranın video kaydı bulunmaktadır. Yazılım daha sonra verilere erişmek ve bir rapor oluşturmak için kullanılabilir. Ayar parametreleri döner çark kullanılarak değiştirilebilir. 5,7 inç renkli ekran, test sonuçlarının net bir şekilde gösterilmesini sağlar.

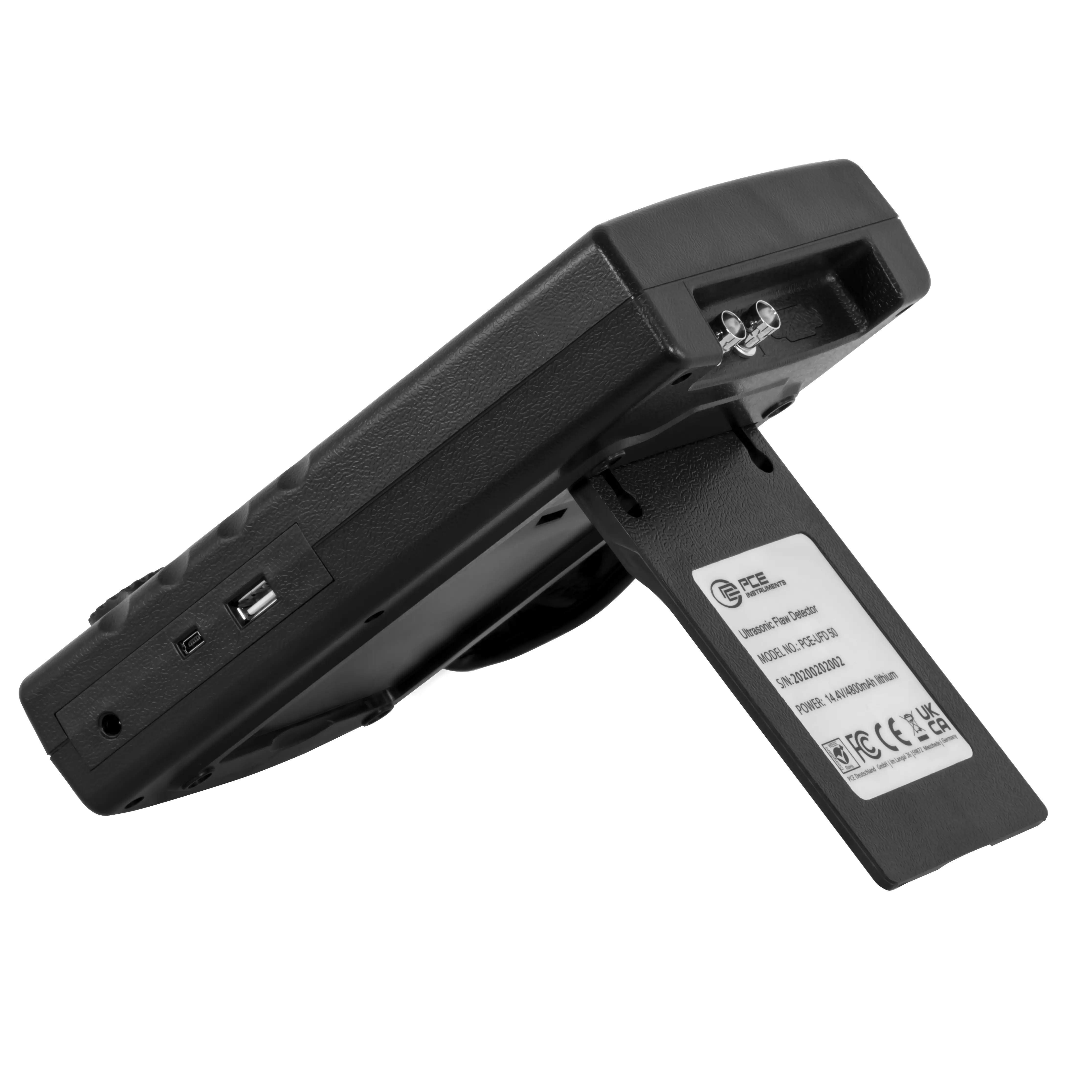

Çatlak kontrol cihazı, uygun testler için tasarlanmış güçlü bir ölçüm cihazıdır. Sağlam ve ergonomik tasarımı endüstriyel koşullarda kullanıma olanak sağlar. Yalnızca 1,1 kg ağırlığındaki çatlak kontrol cihazı yalnızca masa üstü cihaz olarak kullanılmaz, aynı zamanda mobil kullanıma da uygundur.
