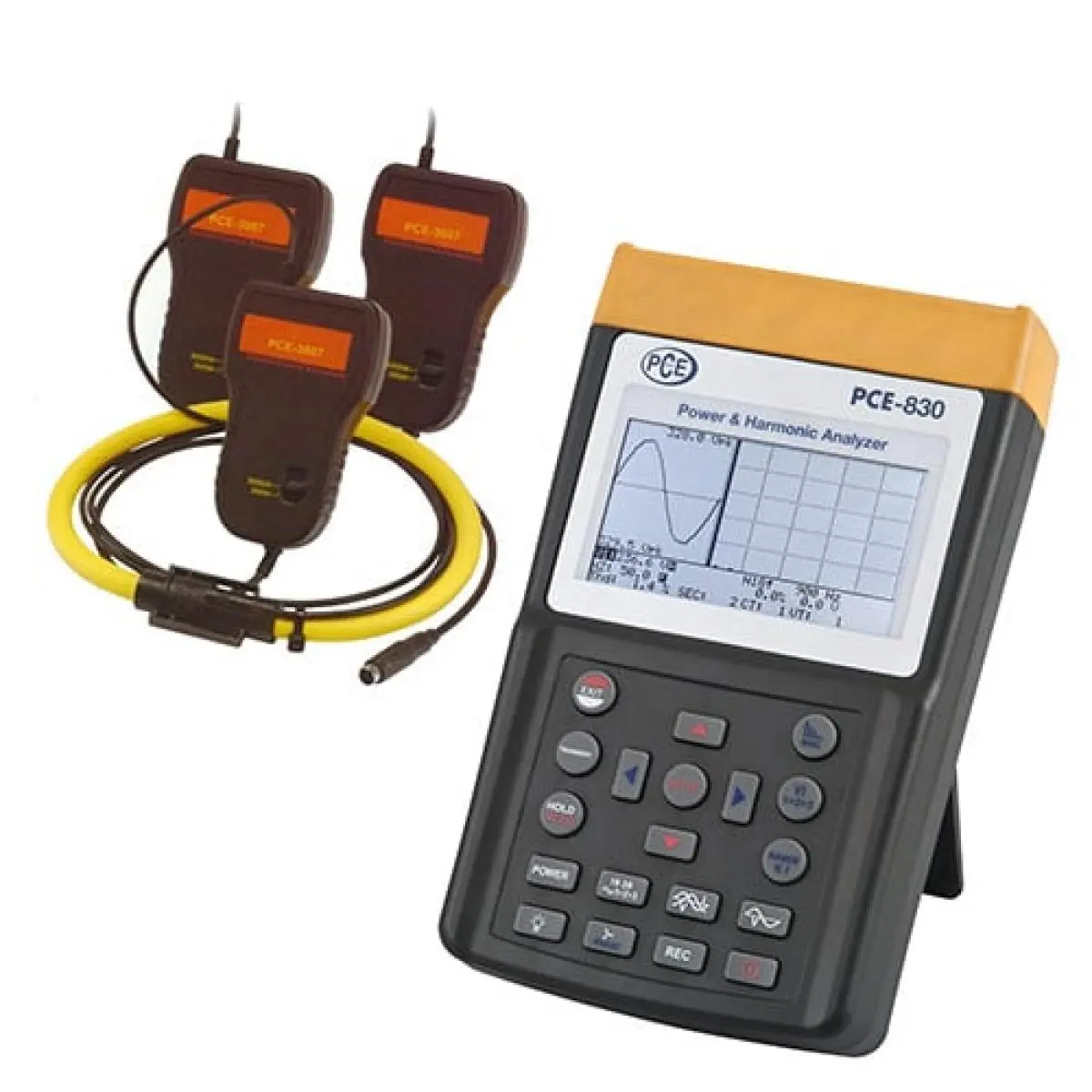

Dijital Ampermetre PCE-830-3
3 fazlı / Güç ölçümü ve harmonik analizi / Hafıza, arayüz ve yazılım
Dijital ampermetre PCE-830-3, alternatif akım (AC) için bir ila üç fazlı elektrik miktarlarını ölçmek için kullanılır. Dijital ampermetre ile voltaj, akım, frekans, harmonik ve güç gibi ölçüm parametreleri ölçülebilirken harmonik değerler, araharmonikler ve asimetrikler de EN50160 standardına göre görüntülenir. Kesintiler, arızalar, geçici ya da geçici aşırı gerilimler (16 µs’den itibaren) gibi arızalar ilgili değerler ile tespit edilebilir. Yüksek çözünürlüklü ve arka aydınlatmalı LCD ekranda ayna anda 35 parametre görüntülenebilir.
Dijital ampermetreye aynı anda 3 akım pensi takılabilir. Data logger modunda 17.470 ölçüm değeri (3 faz / 4 iletken); daha basit bir modda (1 faz / 2 iletken) 85 gruba ayrılmış 52.400 ölçüm değeri kaydedilebilir. Bütün bu özellikler, dijital ampermetreyi uzun süreli ölçümler için ideal bir ölçüm cihazı yapar. Elde edilen ölçüm değerleri, bilgisayara aktarılarak teslimat içeriğinde yer alan analiz yazılımı ile işlenebilir. Dijital ampermetre, ölçüm ve analiz için gereken her şeyi karşılar. Dijital ampermetre PCE-830-3, fabrikada kalibre edilmiş olarak gelir, ancak, ISO standartlarını karşılayan opsiyonel laboratuvar kalibrasyonu ve sertifikası cihaz siparişi sırasında ya da yeniden kalibrasyon gerektiğinde sipariş edilebilir.
AC Watt (50 ya da 60 Hz, PF 0.5 … 1) | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
5.0 ... 999.9 W | 0.1 W | ±1% ±0.8 Watt | ||
1.000 ... 9.999 kW | 0.001 kW | ±1% ±8 W | ||
10.00 ... 99.99 kW | 0.01 kW | ±1% ±80 W | ||
100.0 ... 999.9 kW | 0.01 kW | ±1% ±0.8 kW | ||
1000 ... 9999 kW | 1 kW | ±1% ±8 kW | ||
AC Akım (50 ya da 60 Hz, otomatik aralık seçimi, TRMS) | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
0.04 A ... 1 A | 0.001 A | ±0.5% ±0.05 A | ||
0.4 A ... 10.0 A | 0.01 A | ±0.5% ±0.05 A | ||
4 A ... 100.0 A | 0.1 A | ±1.0% ±0.5 A | ||
AC Voltaj (50 ya da 60 Hz, TRMS) | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
20.0 ... 500.0 V (Faz - nötr) | 0.1 V | ±0.5% ±5 dijit | ||
20.0 ... 600.0 V (Faz - faz) | 0.1 V | ±0.5% ±5 dijit | ||
AC Voltajının Harmonik Bozulmaları | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
1 ... 20’nci | 0.1% | ±1.0% | ||
21 ... 49’uncu | 0.1% | Ölçüm değerinin %4’ü ±2.0% | ||
50 ... 99’uncu | 0.1% | Ölçüm değerinin %6’sı ±2.0% | ||
Yüzde (%) Olarak AC Voltajının Harmoniği | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
1 ... 20’nci | 0.1% | Ölçüm değerinin ± %0.2’si ± %1.0 | ||
11 ... 20’nci | 0.1% | Ölçüm değerinin ± %2’si ± %1.0 | ||
21 ... 50’nci (A) | 0.1% | Ölçüm değerinin ± %5’i ± %1.0 | ||
21 ... 50’nci (mA) | 0.1% | Ölçüm değerinin ± %10’u ± %1.0 | ||
51 ... 99’uncu | 0.1% | Ölçüm değerinin ± %35’i ± %1.0 | ||
Güç Faktörü (PF) | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
0.00 ... 1.00 | 0.01 | ±0.04 | ||
Faz Açısı (Phi) | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
-180° ... 180° | 0.1° | ±1° | ||
Toplam Harmonik Bozulma | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
0.0 ... 20.0% | 0.1% | ±1% | ||
20.0 ... 100% | 0.1% | Ölçüm değerinin ± %3’ü ± %5 | ||
100 ... 999.9% | 0.1% | Ölçüm değerinin ± %10’u ± %10 | ||
AC Voltaj/Akımda Maksimum Değer Ölçümü | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
50 Hz | 19 uS | ±5 % ±30 dijit | ||
60 Hz | 19 uS | ±5 % ±30 dijit | ||
AC Voltaj/Akımda Peak (Tepe) Değeri Ölçümü | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
1.00 ... 99.99 | 0.01 | ±5 % ±30 dijit | ||
Otomatik Modda Frekans Aralığı | ||||
Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
45 ... 65 Hz | 0.1 Hz | 0.1 Hz | ||
Hafıza | 1 faz / 2 iletken ölçümünde maksimum 52420 ölçüm değeri için 512 kB (uçucu olmayan bellek) | |||
Arayüz | USB (optik olarak yalıtımlı) | |||
Yazılım ve veri kablosu teslimat içeriğine dahil, Windows2000, XP ve ME uyumlu | ||||
Ekran | Arka aydınlatmalı, nokta vuruşlu LCD ekran | |||
Güç Kaynağı | 8 x 1.5 V AA pil (Mignon) | |||
Çevre Koşulları | -10 ... +50 °C, maks. %85 bağıl nem | |||
Koruma Türü / Standartlar | IEC 61010, 600 V/CAT III | |||
Boyut | 257 x 155 x 57 mm | |||
Ağırlık | 1160 g | |||
Akım Pensi PCE-3007 (3000A) | ||||
Akım İletkeni Girişi | 170 mm çap | |||
Aralık Seçimi | Manuel (300A, 3000A) | |||
En Küçük Bükme Yarıçapı | 35 mm | |||
Elektrik İletkeni Uzunluğu | 610 mm | |||
Elektrik İletkeni Çapı | 14 mm | |||
Boyut | 130 x 80 x 43 mm | |||
Ağırlık | 410 g |
