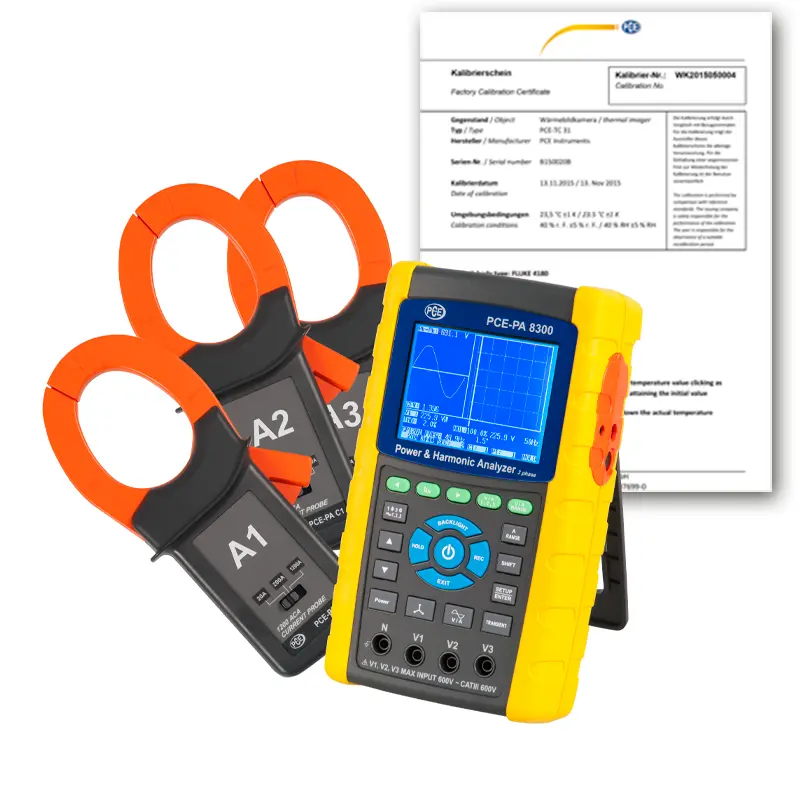

Dijital Ampermetre PCE-PA 8300-1-ICA ISO Kalibrasyon Sertifikası dahil

Sip.no.: PCE-PA 8300-1-ICA

EAN: 4250348716750

Aksesuar

PCE-PA 8300 için Akım Pensi (3.000 A'ya kadar) (3 x Esnek)

29.676,00 TL

PCE-PA 8300 için (1200 A'ya kadar) (3 x Akım Pensi)

22.196,00 TL

Güç Ölçer Adaptörü PCE-PA-ADP-SCHUKO

11.796,00 TL

Ürün Bilgisi

Dijital Ampermetre PCE-PA 8300-1
3 fazlı güç ve şebeke arıza analizörü / Harmonik analizörü / 1200 A AC’ye kadar ölçüm / SD hafıza kartı / Grafik ekran

Dijital ampermetre PCE-PA 8300-1, kullanımı kolay etkileyici özellikte bir ölçüm cihazıdır. Dijital ampermetre ile tüm ölçüm değerleri SD karta kaydedilir. Dijital ampermetre, güç ölçümü ve şebeke analizi için kullanılabilir. Dijital ampermetre ile güç 9999 MW’ye kadar; harmonik de 50. dereceye kadar hassas bir şekilde belirlenebilir.

Dijital ampermetre ile elde edilen tüm ölçüm değerleri grafik LCD ekranda görüntülenir. Böylece, dijital ampermetre ile şebeke bozulmaları sorunsuz bir şekilde görüntülenebilir. Ölçüm verileri, hassas ağ ve güç analizi gerçekleştirmek için ayarlanabilir bir kayıt aralığında SD karta kaydedilebilir. Dijital ampermetre ile uzun süreli kayıt gerçekleştirilebilir.

Özellikler

- 3 fazlı güç ve şebeke arıza analizörü

- 1200 A AC’ye kadar ölçüm

- Harmonik analizi

- Görünür, aktif ve reaktif güç ölçümü

- Güç faktörü ölçümü

- Farklı akım pensleri bağlanabilir

- SD hafıza kartı

- Ayarlanabilir kayıt aralığı

- 600 V AC’ye kadar ölçüm

- Faz açısı / frekans ölçümü

- Harmonik gösterimli grafik ekran

- Sağlam gövde

- Otomatik ölçüm aralığı seçimi (AC V)

Teknik Bilgiler

Voltaj Ölçümü (AC V)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
10 V ... 600 V (Fazdan nötre)	0.1 V	±(0.5% + 0.5 V)
10 V ... 600 V (Fazdan faza)
Akım Ölçümü (AC A) Set 1
Ölçüm Aralığı	Çözünürlük	Hassasiyet
20 A	0.001 A (< 10 A) 0.01 A (>= 10 A)	±(0.5% + 0.1 A)

200 A	0.01 A (< 100 A) 0.1 A (>= 100 A)	±(0.5% + 0.5 A)

1200 A	0.1 A (< 1000 A) 1 A (>= 1000 A)	±(0.5% + 5 A)

Aktif Güç
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KW ... 9.999 kW	0.001 kW	±(1% + 0.008 kW)
10 KW ... 99.99 kW	0.01 kW	±(1% + 0.08 kW)
100 KW ... 999.9 kW	0.1 kW	±(1% + 0.8 kW)
1 MW ... 9.999 MW	0.001 MW	±(1% + 0.008 MW)

Görünür Güç
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KVA ... 9.999 kVA	0.001 kVA	±(1% + 0.008 kVA)
10 KVA ... 99.99 kVA	0.01 kVA	±(1% + 0.08 kVA)
100 KVA ... 999.9 kVA	0.1 kVA	±(1% + 0.8 kVA)
1 MVA ... 9.999 MVA	0.001 MVA	±(1% + 0.008 MVA)

Reaktif Güç
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KVAR ... 9.999 kVAR	0.001 kVAR	±(1% + 0.008 kVAR)
10 KVAR ... 99.99 kVAR	0.01 kVAR	±(1% + 0.08 kVAR)
100 KVAR ... 999.9 kVAR	0.1 kVAR	±(1% + 0.8 kVAR)
1 MVAR ... 9.999 MVAR	0.001 MVAR	±(1% + 0.008 MVAR)

Aktif Enerji
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KWH ... 9.999 kWh	0.001 kWh	±(2% + 0.008 kWh)
10.00 KWH ... 99.99 kWh	0.01 kWh	±(2% + 0.08 kWh)
100.0 KWH ... 999.9 kWh	0.01 kWh	±(2% + 0.8 kWh)
1 MWH ... 9.999 MWh	0.001 MMh	±(2% + 0.008 MWh)

Görünür Enerji
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 KVARH ... 9.999 kVARh	0.001 kVARh	± (2% + 0.008 kVARh)
10.00 KVARH ... 99.99 kVARh	0.01 kVARh	± (2% + 0.08 kVARh)
100.0 KVARH ... 999.9 kVARh	0.01 kVARh	± (2% + 0.8 kVARh)
1 MVARH ... 9.999 MVARh	0.001 MVARh	± (2% + 0.008 MVARh)

Reaktif Enerji
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 … 9.999 kVARh	0.001 kVARh	± (2% + 0.008 kVARh)
10 … 99.99 kVARh	0.01 kVARh	± (2% + 0.08 kVARh)
100 … 999.9 kVARh	0.01 kVARh	± (2% + 0.8 kVARh)
1 … 9.999 MVARh	0.001 MVARh	± (2% + 0.008 MVARh)

Güç Faktörü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0 ... 1	0.01	± 0.04

Faz Açısı
Ölçüm Aralığı	Çözünürlük	Hassasiyet
-180° ... +180°	0.1°	±1°

Frekans
Ölçüm Aralığı	Çözünürlük	Hassasiyet
45 Hz ... 65 Hz	0.1 Hz	± 0.1 Hz

50 / 60 Hz’de AC Voltajının Harmonikleri
Ölçüm Aralığı	Çözünürlük	Hassasiyet
1 … 20’nci sıra	0.1 V 0.1	± (2% + 0.5 V) ± (2% + 10 dijit)
21 … 30’uncu sıra	0.1 V 0.1%	± (2% + 0.5 V) ± (2% + 20 dijit)
31 … 50’nci sıra	0.1 V 0.1%	Belirtilmemiş

50 / 60 Hz’de Alternatif Akımın (AC) Harmonikleri
Ölçüm Aralığı	Çözünürlük	Hassasiyet
1 ... 20’nci sıra	0.001 ... 1 A 0.1 %	± (2% + 0.5 A) ± (2% + 10 dijit)
21 ... 30’uncu sıra	0.001 ... 1 A 0.1 %	± (2% + 0.5 A) ± (2% + 10 dijit)
31 ... 50’nci sıra	0.001 ... 1 A 0.1 %	Belirtilmemiş
Diğer Teknik Özellikler
Ekran	3.7 inç nokta vuruşlu LCD ekran (320 x 240 piksel)
Güvenlik Standartları	IEC1010CAT III 600 V
Giriş Direnci AC V	10 MOhm
Çalışma Frekansı Akım Pensi	40 Hz ... 1 kHz
Test Edilen Çalışma Frekansı Akım Pensi	45 Hz ... 65 Hz
Aşırı Yük Koruması	AC V AC A	720 V RMS 1300 A akım pensi ile
Hafıza	SD hafıza kartı
Örnekleme Hızı	1 saniye
Data Logger Fonksiyonu	SD kartta gerçek zamanlı depolama
Kayıt Aralığı	2 ... 7200 saniye
Veri Çıkışı	Bağlantı kablosuna göre USB ya da RS-232 aracılığıyla (sadece bilgisayarda canlı görüntüleme için)
Çalışma Sıcaklığı	0 ... 50 °C
Ortam Nemi	< 80% n.o
Güç Kaynağı	8 x 1.5 V AA pil 9 V güç adaptörü
Güç Tüketimi	Cihaz: 500 mA DC Akım pensi: 34 mA DC
Maksimum Kablo Çapı	50 mm
Boyut	Cihaz: 225 x 125 x 64 mm Akım pensi: 210 x 64 x 33 mm Sıkıştırma pensi: 86 mm (dış)
Ağırlık	Cihaz: 948 g (pil ile) Akım pensi: 467 g (kablo ile)

Teslimat İçeriği

1 x Dijital Ampermetre PCE-PA 8300-1-ICA,
3 x Akım Pensi,
4 x Timsah Klips (yalıtımlı),
4 x Ölçüm Kablosu,
6 x 1.5 V AA Pil,
1 x Güç Adaptörü (9 V),
1 x SD Hafıza Kartı (2 GB),
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu,
1 x ISO Kalibrasyon Sertifikası.
