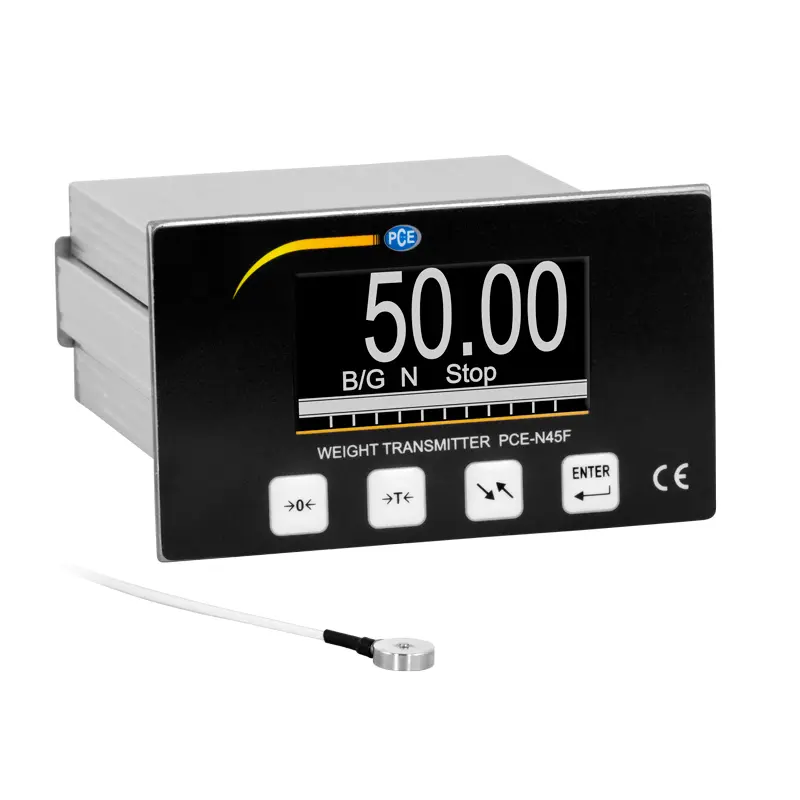

Çekme Gerilim Ölçer PCE-N45F
Yük hücreleri, kuvvet sensörleri ve tartım köprüleri için / 4 ve 6 iletkenli bağlantı teknolojisi / OLED ekran / Dijital giriş / Röle
Çekme Gerilim Ölçer PCE-N45F, tartım çözümlerini gerçekleştirmek için kullanılır. Yük hücreleri, kuvvet sensörleri, tartım köprüleri ve gerinim ölçer kullanan diğer sensörler Çekme Gerilim Ölçere bağlanabilir. Bu da Çekme Gerilim Ölçeri ağırlık, kuvvet, tork vb. için çok yönlü bir ölçüm cihazı haline getirir. Çekme Gerilim Ölçerde sensörlerin 4 ya da 6 telli teknolojide bağlanabileceği bir ölçüm girişi bulunur. Çekme Gerilim Ölçerin kalibrasyonu / ayarı menü üzerinden gerçekleştirilebilir.
Çekme Gerilim Ölçerin arka kısmında çok sayıda bağlantı mevcuttur. Çekme Gerilim Ölçere 4 anahtarlama rölesi ve potansiyelsiz dijital giriş bağlanır. Çıkışlar çeşitli işlemleri tetiklemek için kullanılabilir. Dijital giriş, Çekme Gerilim Ölçerin darasını almak ya da Çekme Gerilim Ölçeri sıfıra ayarlamak için kullanılır. Bütün bu özelliklere ek olarak, Çekme Gerilim Ölçer bir arayüz üzerinden okunabilir.
| Sinyal Giriş Aralığı | 0 ... 10 mV | |
| 5 V’da mV/V Cinsinden Hassasiyet | 2 mV/V | |
| Minimum Hassasiyet | 0.9 µV/D | |
| Sinyal Giriş Aralığı | 0 ... 15 mV | |
| 5 V’da mV/V Cinsinden Hassasiyet | 3 mV/V | |
| Minimum Hassasiyet | 0.9 µV/D | |
| Ölçüm Hücresinin Besleme Gerilimi | 5 V | |
| Ölçüm Hücresi Sayısı | 1 ... 6 x 350 Ohm ölçüm hücresi (n) | |

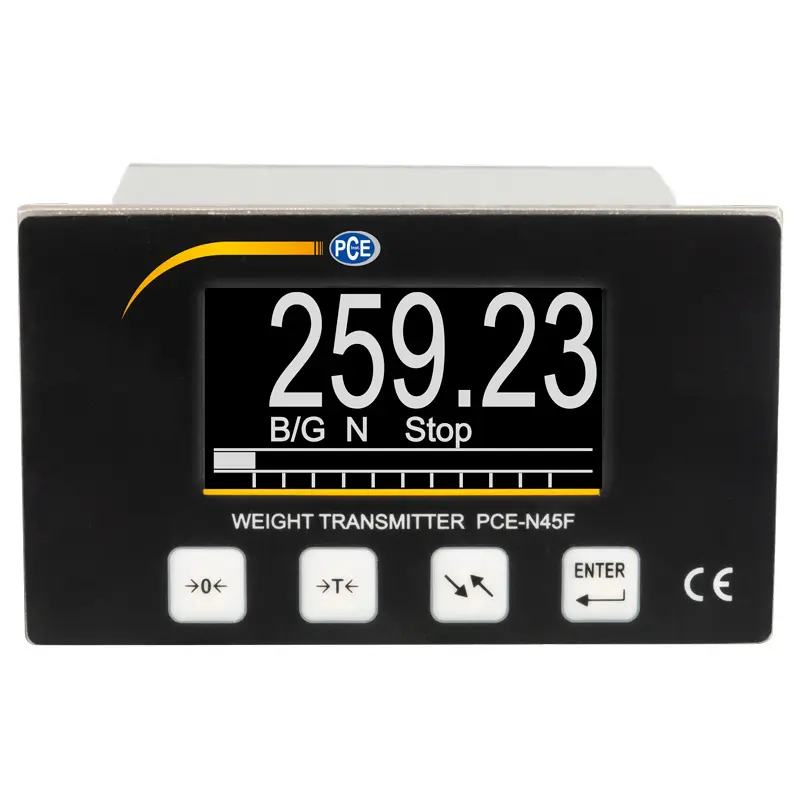

| Ekran | OLED ekran, 128 x 64 piksel | |
| Ölçüm Birimi | g, kg, t, kN, N, Nm | |
| Ölçüm Hızı | 200 Hz | |
| Elektrik Bağlantıları | Vida bağlantıları | |
| Güç Kaynağı | 24 V DC | |
| Güç Tüketimi | < 6 W | |
| Koruma Derecesi | Ön kısım: IP65 | |

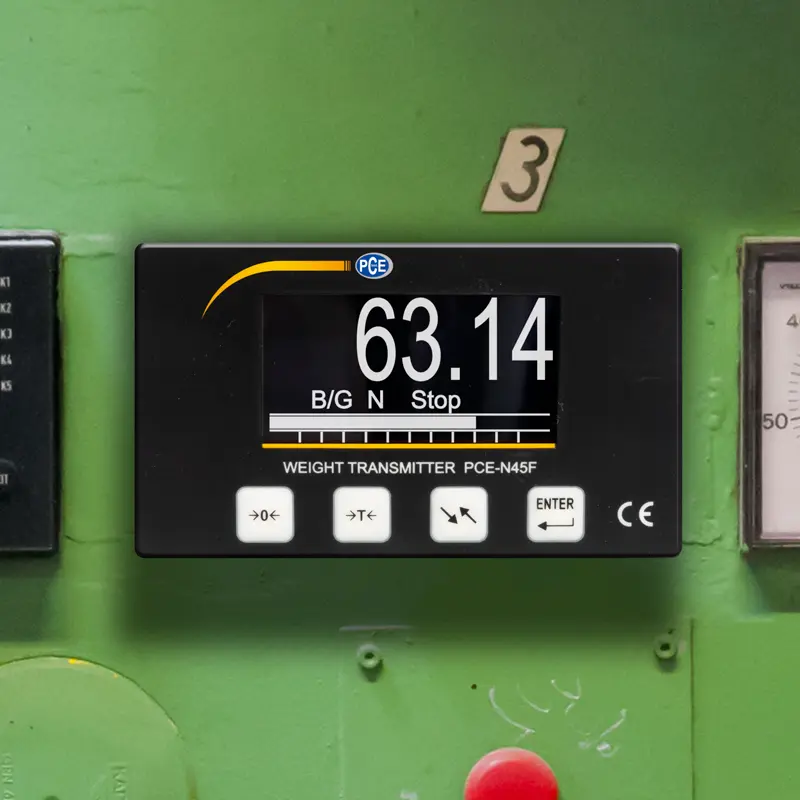

| Montaj | Panel kesiti | |
| Panel Kesiti Boyutu | 92 x 44 mm | |
| Boyut | 110 x 62 x 119 mm | |
| Ağırlık | Yaklaşık 440 g | |
| Çevre Koşulları | -10 ... +40 °C, maks. %95 n.o | |
