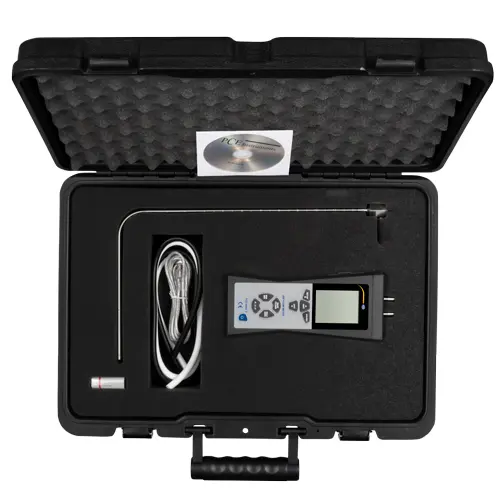

Elektrik Test Cihazı PCE-HVAC 2
Pitot tüplü / 80 m/s’ye kadar hava hızı ölçümü / Zero (sıfır), minimum, maksimum, ortalama, kayıt
ve hold (tutma) fonksiyonu / Parametre başına 99 ölçüm değerini depolama imkanı

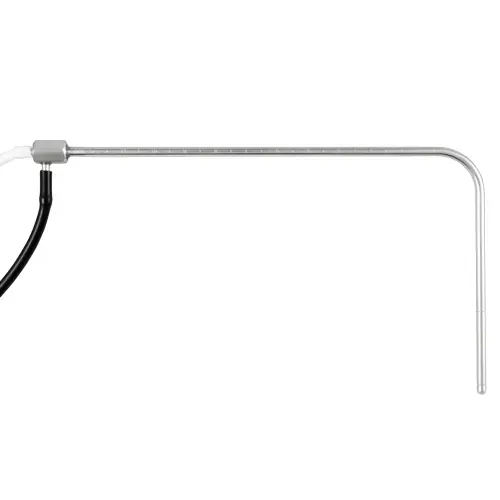

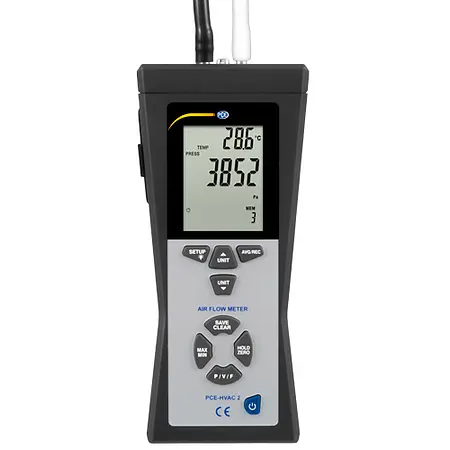

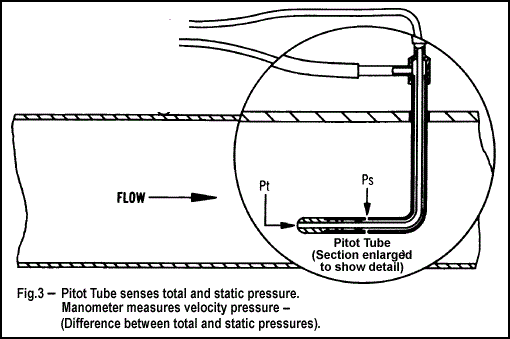

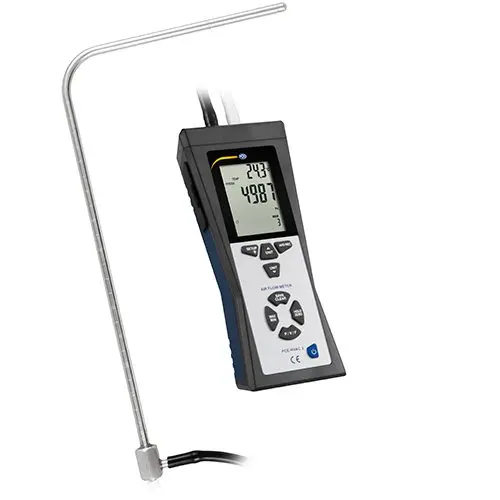

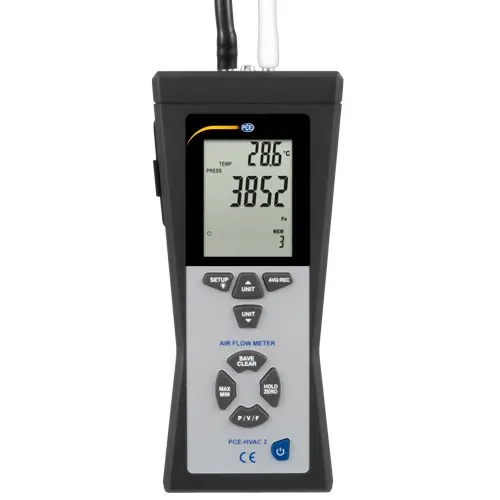

Elektrik test cihazı PCE-HVAC 2, hava hızını, hava basıncını, hava akışını, fark basıncını ve ortam sıcaklığını belirlemek için kullanılan taşınabilir ve pitot tüplü bir cihazdır. Pitot tüp, küçük boru sistemlerinde, küçük açıklıklarda ve dar alanlarda çalışma imkanı sağlar.

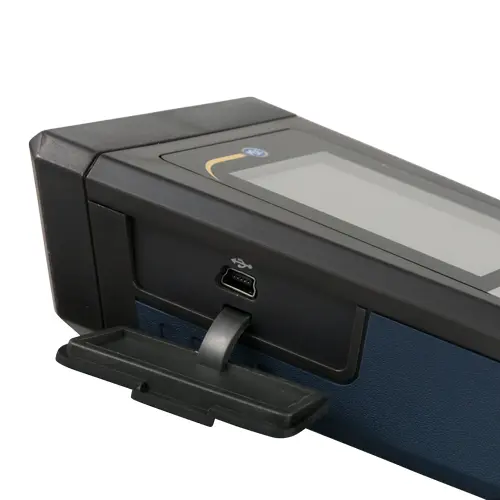

Kaydedilen ölçüm değerleri, cihazda ya da bilgisayarda çağrılabilir ya da okunabilir. USB arayüzü aracılığıyla bilgisayara veri aktarımı kolay bir şekilde gerçekleştirilebileceği gibi gerçek zamanlı ölçüm de yapılabilir. USB bağlantısı sağlandığında bilgisayarla uyumlu yazılım kullanılarak ölçüm değerleri bilgisayar ekranında görüntülenebilir.
Ergonomik tasarımına ek olarak Elektrik test cihazı'nın düşük ışık koşullarında kullanım sağlayan arka aydınlatması da bulunur. PCE-HVAC 2’nin altında vida dişi bulunur; böylece, cihaz bir tripoda monte edilebilir. Ölçüm uçları, pitot tüpüne bağlantı sağlayan cihazın üst kısmına yerleştirilmiştir.
Hava Basıncı | ||
Ölçüm Aralığı | 0.7252 psi 50.00 mBar 20.07 inH2O 509.8 mmH2O 5000 Pa | |
Çözünürlük | 0.0001 psi 0.01 mbar 0.01 inH2O 0.1 mmH2O 1 Pa | |
Hassasiyet | 25 °C’de: ölçüm aralığının ± %0.3’ü | |
Tekrarlanabilirlik | ± 0.2% (ölçüm değerinin maks. ± %0.5’i) | |
Doğrusallık / Histerezis | Ölçüm değerinin ± %0.29’u | |
Basınç Aralığı | 5000 Pa | |
Maksimum Basınç | 10 psi | |
Tepki Süresi | Tipik olarak 0.5 saniye | |
Birim | mbar, psi, inH2O, mmH2O ya da Pa | |
Hava Hızı | ||
Ölçüm Aralığı | 1 ... 80 m/s 200 ... 15733 ft/min 3.6 ... 288 km/h 2.24 ... 178.66 MPH 2 ... 154.6 knot | |
Çözünürlük | 0.01 m/s 1 ft/min 0.1 km/h 0.01 MPH 0.1 knot | |
Hassasiyet | m/s’de: ölçüm değerinin ± %2.5’u ft/min, km/h, MPH ve knot’ta: hava hızına ve hava kanalının boyutuna bağlı olarak | |
Debi | ||
Ölçüm Aralığı | 0 ... 99999 m³/min 0 ... 99999 ft³/min | |
Çözünürlük | 0.001 ... 100 m³/min 0.0001 ... 100 ft³/min | |
Sıcaklık | ||
Ölçüm Aralığı | 0 ... 50 °C | |
Çözünürlük | 0.1 °C | |
Hassasiyet | ±1 °C ±2 °F | |
Diğer Teknik Özellikler | ||
Pitot Tüp Çapı | 8 mm | |
Uzunluk Ölçüm Hortumu | Her biri 85 cm | |
Toplam Uzunluk Pitot Tüp | 335 mm | |
Pil Seviyesi Göstergesi | Var | |
Güç Kaynağı | 9 V blok pil | |
Çevre Koşulları | 0 ... 50 °C, <90% n.o, yoğuşmasız | |
Depolama Koşulları | -10 ... +60 °C, <90% n.o, yoğuşmasız | |
Dahili Hafıza | Parametre başına 99 ölçüm değeri | |
Arayüz | USB | |
Ekran | LCD | |
Gövde Malzemesi | ABS plastik | |
Boyut | Cihaz: 206 x 95 x 45 mm Pitot tüp: 335 mm, Ø 8 mm | |
Ağırlık (pitot tüp, pil ve ölçüm hortumları dahil) | 600 g | |
Debimetre PCE-HVAC 2’nin alt kısmında tripoda monte edilmesi için bir vida dişi bulunur. Ölçüm hortumları debimetrenin üst kısmına takılır. Böylece, debimetre, pitot tüpüne bağlanabilir. |
