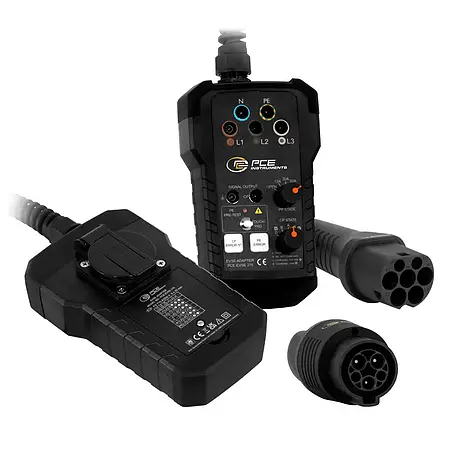

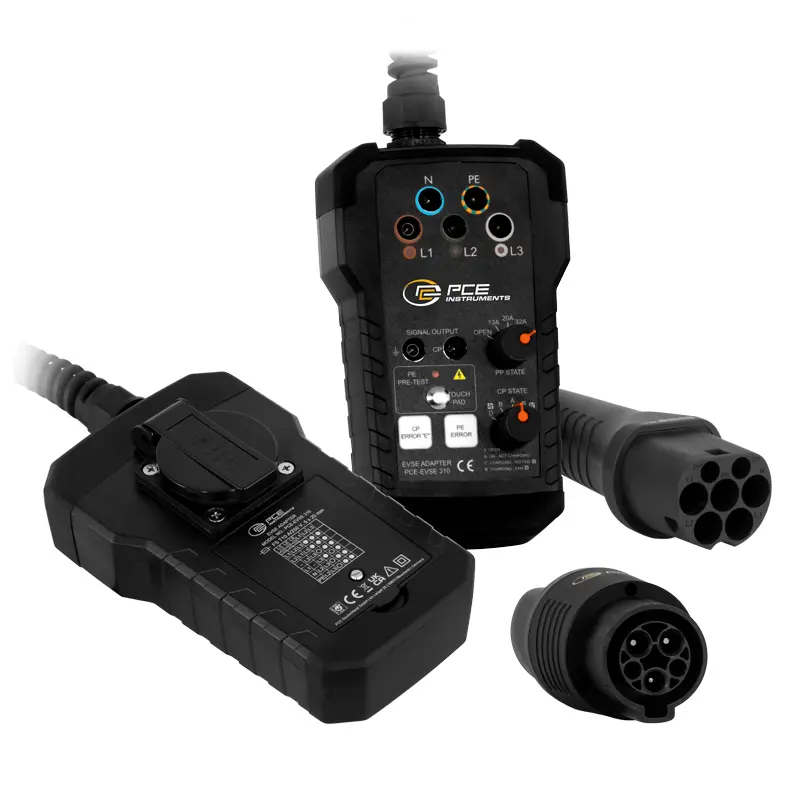

EVSE Adaptörü PCE-EVSE 310+ / Şarj İstasyonları için Test Adaptörü
Wallboxlar için / Araç simülasyonu / Kablo simülasyonu / CP çıkışı ve ölçüm görevleri için şebeke prizi / Taşıma çantası dahil

EVSE adaptörü PCE-EVSE 310+ / şarj istasyonları için test adaptörü, elektrikli otomobiller için şarj istasyonlarını (şarj modu 3) test etmek üzere VDE 0100 test cihazları için geliştirilmiştir. EVSE adaptörü / şarj istasyonları için test adaptörü, tesisat test cihazı PCE-ITE 55B veya diğer pek çok standart VDE 0100 test cihazı ile kullanılabilir. EVSE adaptörü / şarj istasyonları için test adaptörünün LED’leri sayesinde 3 fazda voltaj tespiti için bir tesisat hatası olup olmadığı hızlı bir şekilde belirlenebilir.

PP State döner anahtar, şarj kablosunun akım taşıma kapasitesini simüle etmek için kullanılabilir. Akım taşıma kapasitesi, EVSE adaptörü / şarj istasyonları için test adaptöründe PP ve PE iletkenleri arasına bağlanan çeşitli dirençlerle simüle edilir. CP State döner anahtarı kullanılarak çeşitli araç durumları simüle edilebilir. Araç durumları, CP ve PE iletkenleri arasına bağlanan farklı dirençlerle simüle edilir.

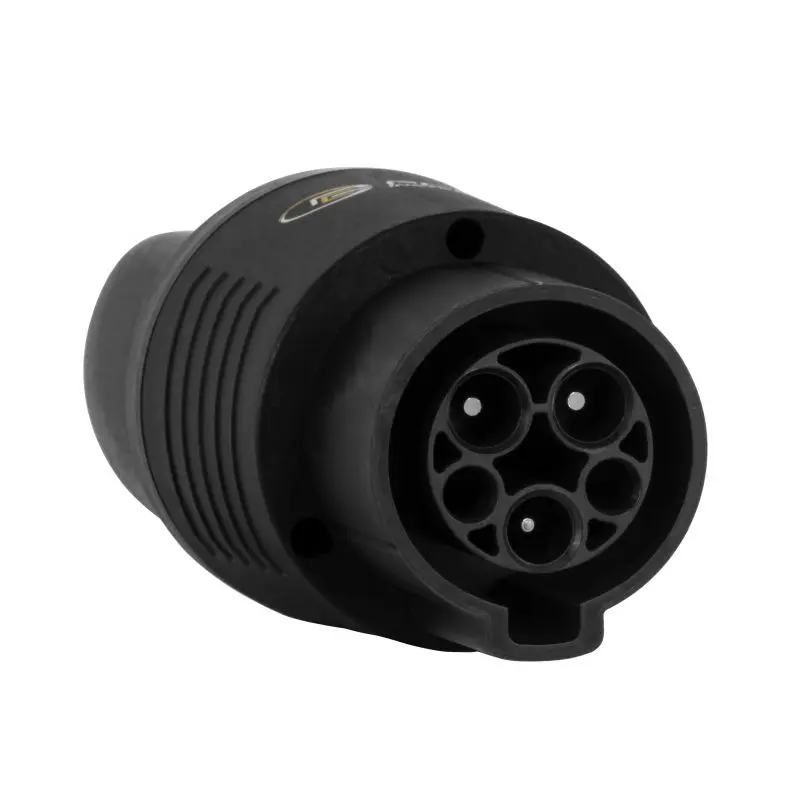

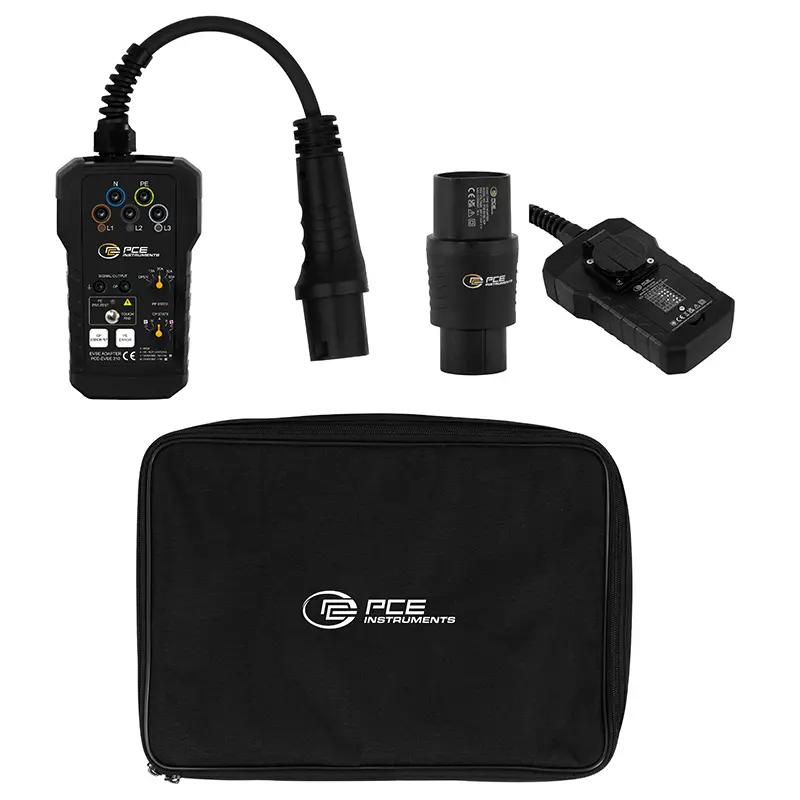

Prize harici bir yük bağlanabilir. Bu çıkış sadece ölçüm amaçlıdır ve elektrik sayacının işlevini kontrol etme imkanı sunar. Bunun haricinde, EVSE adaptörü / şarj istasyonları için test adaptöründe, bir PE arızasını (topraklama hatası) simüle etmek için de kullanılabilir. EVSE adaptörü / şarj istasyonları için test adaptörü, bir taşıma çantası içinde teslim edilir. Tip 1 bağlantılı wallbox için opsiyonel adaptör de mevcuttur.
