EVSE Ölçüm Cihazı PCE-EVSE-KIT2-ICA

Sip.no.: PCE-EVSE-KIT2-ICA

EAN: 4250348728357

Ürün Bilgisi

EVSE Ölçüm Cihazı / EVSE Ölçer PCE-EVSE-KİT2

Yalıtım Test Cihazı / Elektrik direnci / Topraklama direnci / Döngü empedansı /
Voltaj ölçümü / Düşük direnç ölçümü / RCD testi

Yalıtım test cihazının geniş, 3.5 inçlik TFT renkli LCD ekranı bulunur. Cihaz, yalıtım direnci, topraklama direnci, döngü empedansı, voltaj, düşük empedans ve kamera fonksiyonlu RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümlerle uygun fotoğrafları belgeleme imkanı sunar. Cihaz ile sabit kurulumlar, doğru ve güvenli bir şekilde kurulur. Çift ekran, sezgisel simgeler ve yüksek görüş açısı sayesinde ölçümler rahat ve hızlı bir şekilde gerçekleştirilebilir. Düşük direnç ölçümü ile topraklama iletkenleri, potansiyel dengeleme iletkenleri ve koruyucu iletkenleri düşük empedans açısından kontrol edilebilir.

Cihaz ile düşük direnç ölçümü için 0.001 – 1 Ω çözünürlük ile ölçüm aralığı 0 – 2000 Ω’dir. Cihazın en önemli ölçümü yalıtım direnci ölçümüdür. Elektrik kabloları, ısı üreten arıza akımlarının akmasını sağlamak için yalıtım ölçümü sırasında voltaj altına yerleştirilir. Çoğu durumda, bu arıza akımları çok az oldukları için koruyucu cihazlar tarafından tespit edilmez ve en kötü durumda yangına neden olabilir. Cihaz ile yalıtım ölçümü 125V, 250V, 500V ya da 1000V’lik bir test voltajında gerçekleştirilir.

Test akımı 1 mA’dır. Cihaz ile topraklama ölçümü güç kaynağından bağımsız olarak gerçekleştirilir. Bir güç kaynağı sisteminin tüm ekipmanlarını ve devrelerini ortak bir potansiyele (referans topraklama ya da referans potansiyeli) getirmek ve kısa devre akımlarına ve aşırı voltajlara karşı korumak için, topraklama direnci mümkün olduğunca düşük empedanslı olmalıdır. 0.01 ... 1 Ω çözünürlük ve 0 ... 2000 Ω ölçüm aralığı ile cihaz, topraklama direnci ölçümü için tüm koşulları sağlar.

Tip 1 ve 2 prizli EVSE adaptör / PP ve CP simülasyonu / Schuko soket bağlantısı /
Laboratuvar prizleri ile bağlantıların doğrudan kabulü

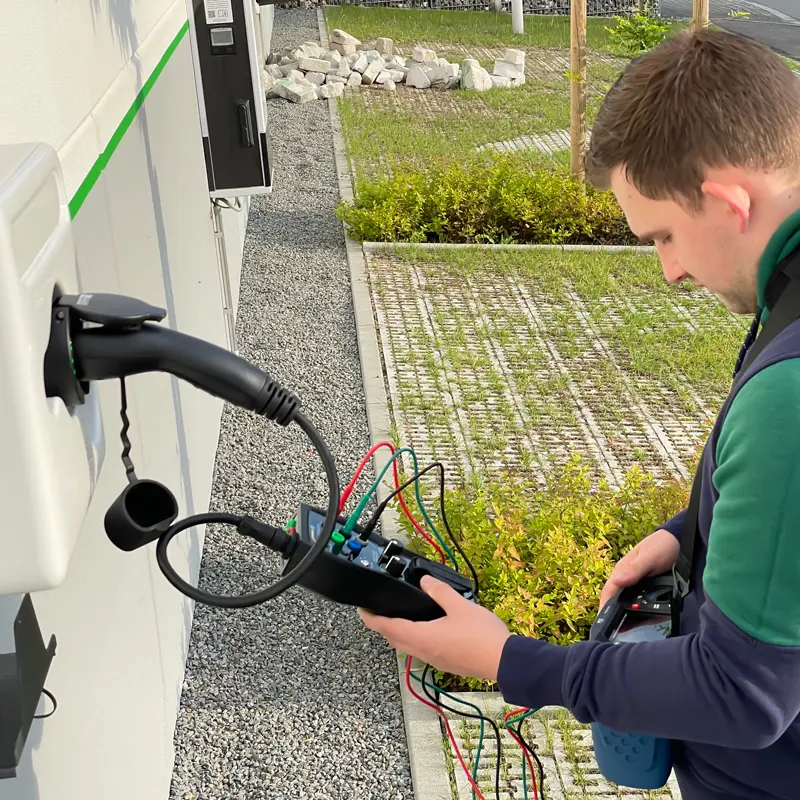

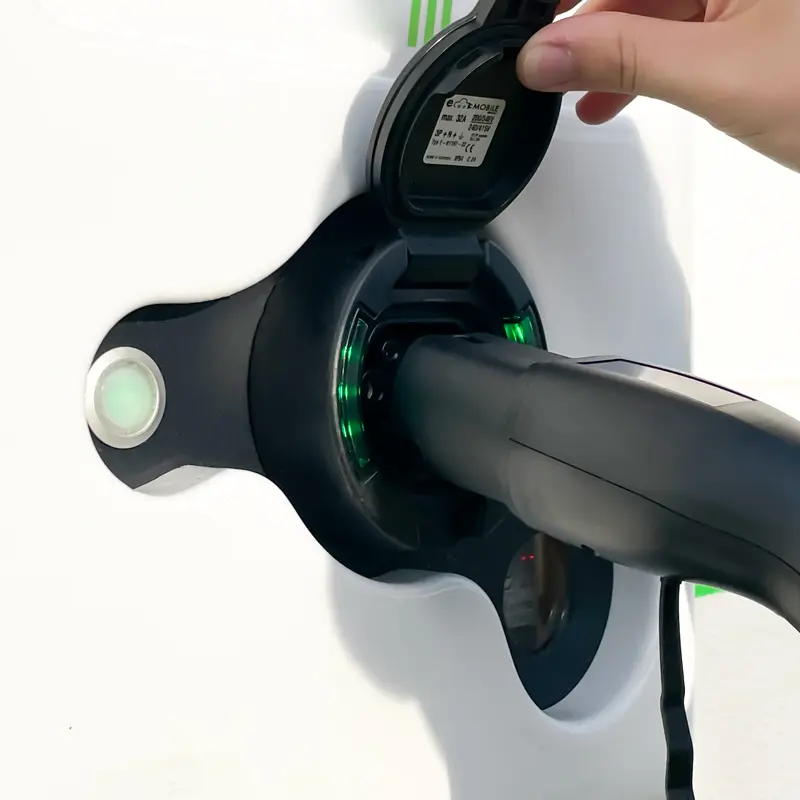

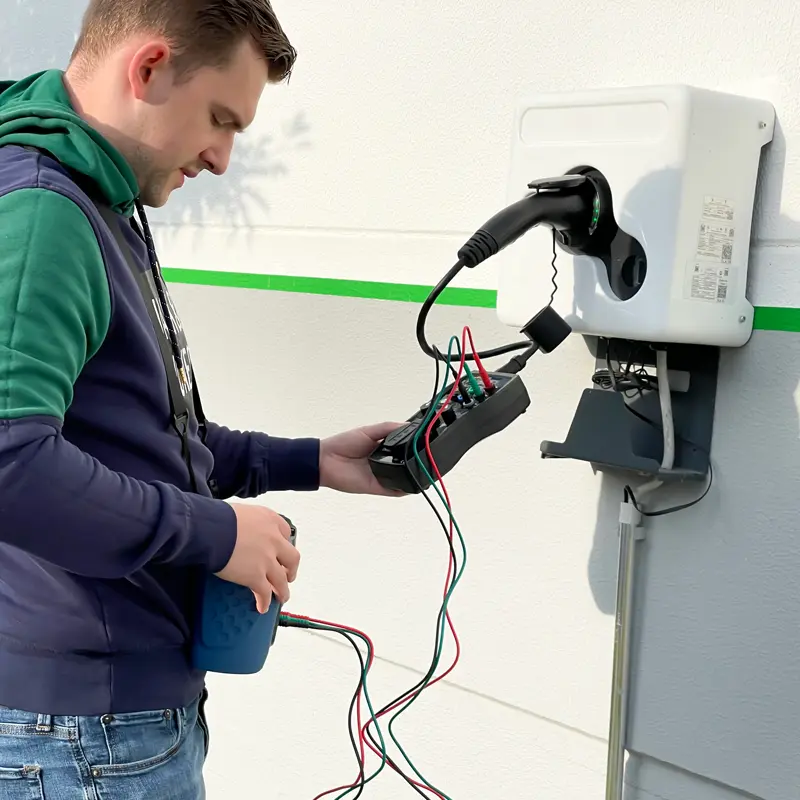

Elektromobilite giderek daha önemli bir rol oynamaktadır. Burada önemli bir nokta da elektrikli araçların şarj istasyonlarıdır. Sabit şarj istasyonlarının işlevini, koruyucu cihazlarını ve yalıtımını kontrol etmek için özel ölçüm cihazları gerekir. Çoğu zaman, gerekli ölçümleri yapmak için ölçüm cihazları mevcuttur. Ölçüm cihazının şarj istasyonuna bağlanabilmesi için ise bir adaptör gereklidir.

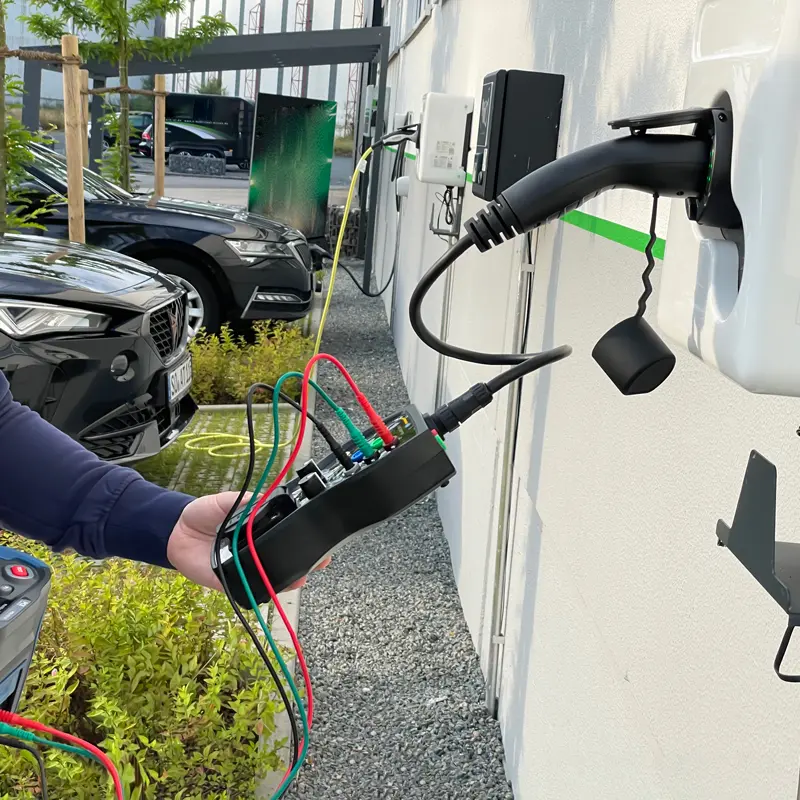

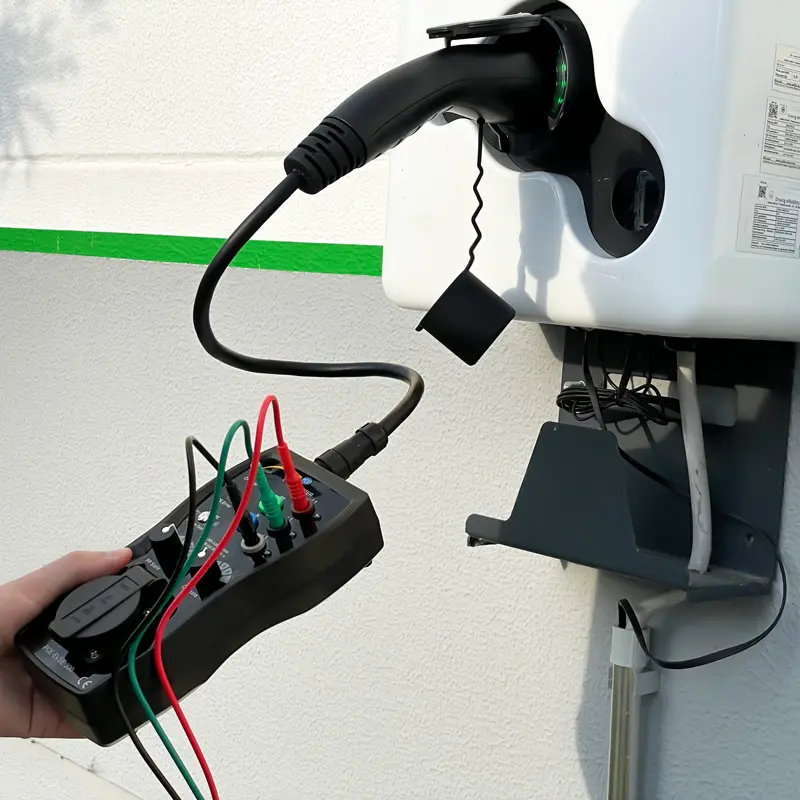

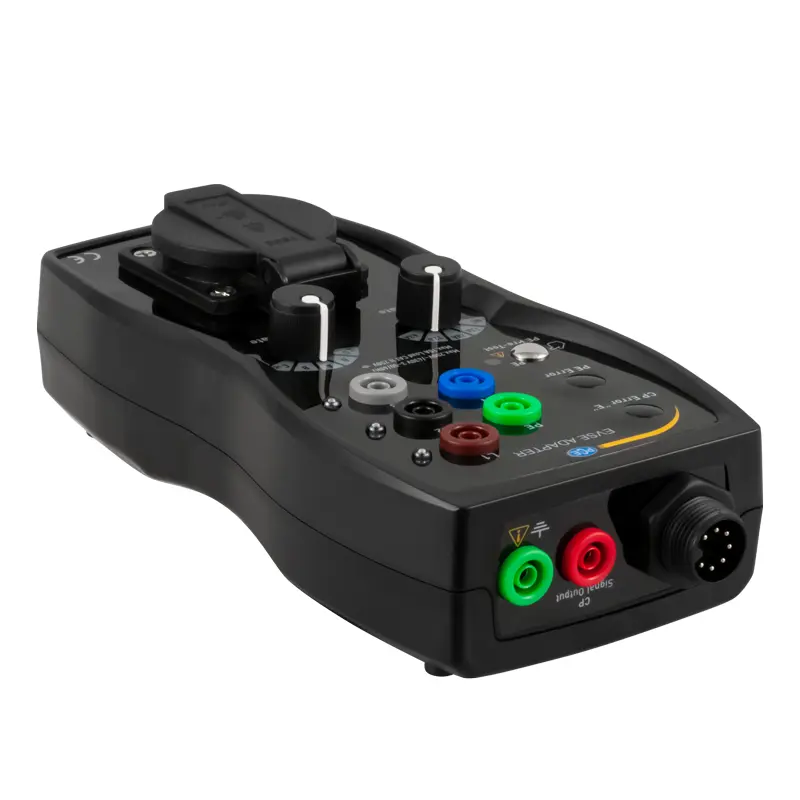

EVSE adaptör, bu uygulama için özel olarak tasarlanmıştır ve pek çok fonksiyonu bulunur. Şarj istasyonundaki tüm hatlar laboratuvar prizleri aracılığıyla teker teker çıkar. Böylece, tüm hatlara adaptör ile erişilebilir. Bu da şarj istasyonunun adaptör yardımıyla yalıtım açısından kontrol edilmesini sağlar. EVSE adaptöründe Schuko bağlantısı bulunur. RCD güvenlik bağlantısı ile arıza akım koruma cihazı kontrol edilebilir.

Şarj kablosunda elektrikli bir aracın şarjı için güç kablolarının yanı sıra iki arayüz de bulunur. CP hattı (Kontrol Pilotu) aracılığıyla şarj istasyonu ve elektrikli araç arasında iletişim kurularak aracın mevcut durumu bildirilir. PP kablosu (Haberleşme Prizi), bağlı şarj kablosu ile şarj istasyonu arasındaki iletişim için kullanılır. Şarj kablosu ile şarj istasyonunda kaç amperle şarj edileceği belirlenebilir. EVSE adaptör, bu iki fonksiyonu test etmek için uygun simülatörlerle donatılmıştır.

Özellikler

- 3.5 inç renkli TFT LCD ekran

- L-N, L-PE ve N-PE döngü direnci

- Ayarlanabilir FI test akımı

- SD kart ve bluetooth

- Çift ekran

- İyi / kötü FI testi

- Düşük Ohm ölçümü

- 1000V’ye kadar terminal voltajı

- Taşıma çantası dahil

- Şarj istasyonuna doğrudan bağlanma

- Tip 1 ve Tip 2 prizli adaptör

- PE iletken testi

- Entegre Schuko soketi
- ISO Kaibrasyon Sertifikası

Teknik Bilgiler

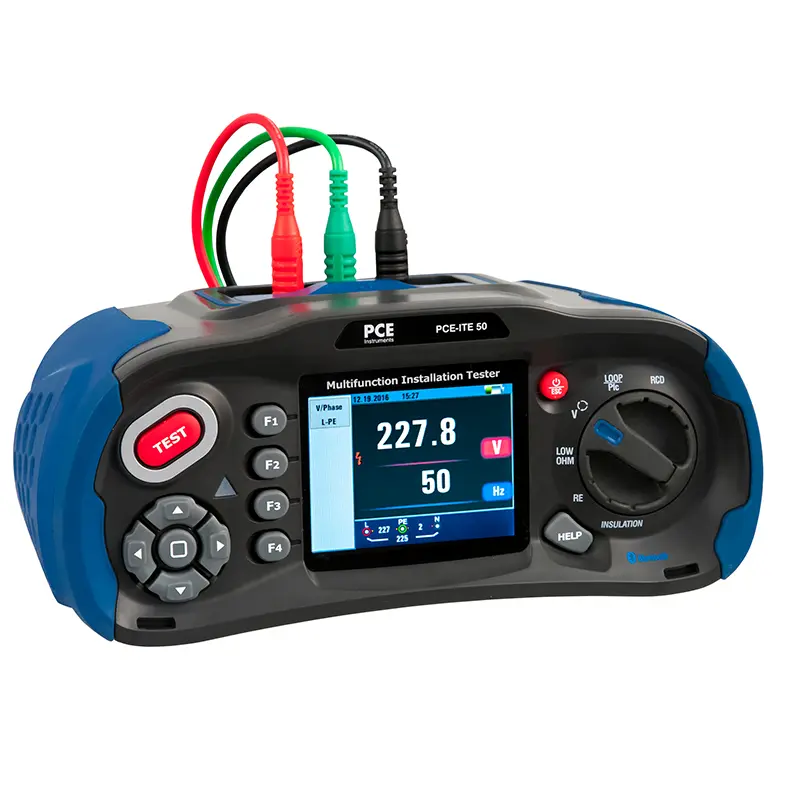

Yalıtım Test Cihazı PCE-ITE 50
Yalıtım Testi
Terminal Voltajı	125 V (0 ... 10 %)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.125 ... 4 MΩ	0.001 MΩ	± (2 % + 10 dijit)
Yükleme Akımı	Kısa Devre Akımı
1 mA @ son 125 kΩ	<= 1 mA

Ölçüm Aralığı	Çözünürlük	Hassasiyet
4.001 ... 40 MΩ	0.01 MΩ	± (2 % + 10 dijit)
40.01 ... 400 MΩ	0.1 MΩ	± (4 % + 5 dijit)
400.1 ... 1000 MΩ	1 MΩ	± (5 % + 5 dijit)

Terminal Voltajı	250 V (0 ... 10 %)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.125 ... 4 MΩ	0.001 MΩ	± (2 % + 10 dijit)
Yükleme Akımı	Kısa Devre Akımı
1 mA @ son 250 kΩ	<= 1 mA

Ölçüm Aralığı	Çözünürlük	Hassasiyet
4.001 ... 40 MΩ	0.01 MΩ	± (2 % + 10 dijit)
40.01 ... 400 MΩ	0.1 MΩ	± (3 % + 2 dijit)
400.1 ... 1000 MΩ	1 MΩ	± (3 % + 2 dijit)

Terminal Voltajı	500 V (0 ... 10 %)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.125 ... 4 MΩ	0.125 ... 4 MΩ	0.001 MΩ
Yükleme Akımı	Kısa Devre Akımı
1 mA @ son 500 kΩ	<= 1 mA

Ölçüm Aralığı	Çözünürlük	Hassasiyet
4.001 ... 40 MΩ	0.01 MΩ	± (2 % + 10 dijit)
40.01 ... 400 MΩ	0.1 MΩ	± (3 % + 2 dijit)
400.1 ... 1000 MΩ	1 MΩ	± (4 % + 5 dijit)

Terminal Voltajı	1000 V (0 ... 10 %)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.125 ... 4 MΩ	0.001 MΩ	± (3 % + 10 dijit)
Yükleme Akımı	Kısa Devre Akımı
1 mA @ Last 1 MΩ	<= 1 mA

Ölçüm Aralığı	Çözünürlük	Hassasiyet
4.001 ... 40 MΩ	0.01 MΩ	± (2 % + 10 dijit)
40.01 ... 400 MΩ	0.1 MΩ	± (3 % + 2 dijit)
400.1 ... 1000 MΩ	1 MΩ	± (4 % + 5 dijit)

Düşük Ohm
Ölçüm Aralığı	Çözünürlük	Hassasiyet
2.000 Ω	0.001 Ω	± (1.5 % + 30 dijit)
20.00 Ω	0.01 Ω	± (1.5 % + 3 dijit)
200.0 Ω	0.1 Ω	± (1.5 % + 3 dijit)
2000 Ω	1 Ω	± (1.5 % + 5 dijit)

Maks. Açık Devre Voltajı	5.8 V
Aşırı Yük Koruması	250 Vrms

Süreklilik Testi
Ölçüm Aralığı	Çözünürlük
2000 Ω	0.01 Ω

Maks. Açık Devre Voltajı	5.8 V
Aşırı Yük Koruması	250 Vrms
Kısa Devre Akımı	>= 200 mA

Döngü Direnci
L-PE (Hi-Amp): Yükleme Akımı 4,0 A
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.23 ... 9.99 Ω	0.01 Ω	± (5 % + 6 dijit)
10.0 ... 99.9 Ω	0.1 Ω	± (5 % + 6 dijit)
100 ... 999 Ω	1 Ω	± (5 % + 6 dijit)

L-PE (tetikleme olmadan): Yükleme Akımı 15 mA
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.23 ... 9.99 Ω	0.01 Ω	± (5 % + 6 dijit)
10.0 ... 99.9 Ω	0.1 Ω	± (5 % + 6 dijit)
100 ... 999 Ω	1 Ω	± (5 % + 6 dijit)

L-N: Yükleme Akımı 4,0 A
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.23 ... 9.99 Ω	0.01 Ω	± (4 % + 4 dijit)
10.0 ... 99.9 Ω	0.1 Ω	± (4 % + 4 dijit)
100 ... 999 Ω	1 Ω	± (4 % + 4 dijit)

RCD Testi
RCD (In)	10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
Faktör	x 1/2, x1, x2, x5
Tetikleme Süresi Hassasiyeti	± (1 % + 1 ms)
Test Akımının Sinyal Formu	Sinüs (AC), Darbe (DC)
Tetikleme Özellikleri	G ve S
Tetikleme Zamanı	0° ya da 180°

Voltaj Aralığı	194 ... 260 V AC (50/60 Hz)
Akım Ölçümü Hassasiyeti	± (5 % + 2 dijit)
RCD Tipleri	Tip A, Tip B

Voltaj Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
80 ... 500 V AC/DC	1 V	± (2 % + 2 dijit)

Frekans Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
45 ... 65 Hz	1 Hz	± 2 Hz

Topraklama Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.00 ... 99.99 Ω	0.01 Ω	± (2 % + 30 dijit)
100.0 ... 999.9 Ω	0.1 Ω	± (2 % + 6 dijit)
1000 ... 2000 Ω	1 Ω	± (2 % + 6 dijit)

Diğer Teknik Özellikler
Güç Kaynağı	8 x 1.2 ... 1.5 V AA pil
Pil Ömrü	Yaklaşık 15 saat
Ölçüm Kategorisi	CAT III 600 V
Koruma Sınıfı	IP 65
Ekran	3.5" TFT (320 x 240 Piksel)
Çevre Koşulları	0 ... 45°C, 0 ... 95% n.o, yoğuşmasız
Boyut	24.2 cm x 10.5 cm x 14.5 cm
Ağırlık	1.56 kg

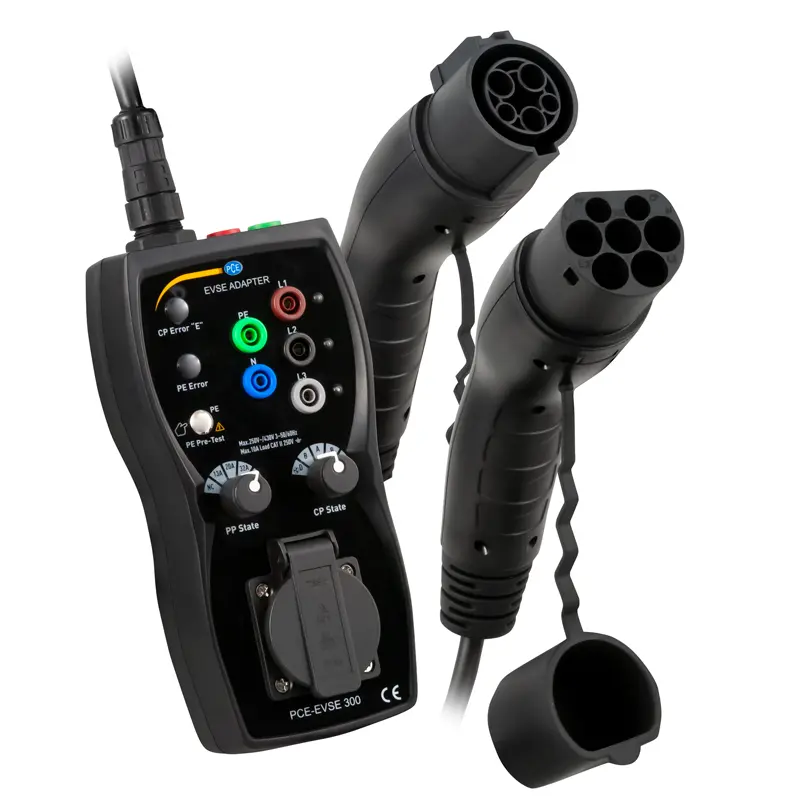

EVSE Ölçüm Cihazı PCE-EVSE-300
Fonksiyonlar
PE Testi (koruyucu iletken)	Uygun, hata
PP simülasyonu (şarj kablosu kodu)	Açık, 13 A, 20 A, 32 A, 63 A
CP simülasyonu (iletişim hattı)	A, B, C, D, hata
Çıkışlar (sadece test amaçları için)
Ölçüm bağlantıları	L1, L2, L3, N, PE Maks. 250 / 430V AC, 10 A Laboratuvar prizi
Schuko Bağlantısı	Maks. 250V AC, 10A
Schuko Bağlantısındaki Sigorta	10 A / 250 V, 5 x 20 mm
CP Sinyal Çıkışı	± 12 V PWM

Diğer Teknik Özellikler
Giriş Voltajı	1 Faz: 250V AC / 3 Faz: 430 V AC, 50/60 Hz, maks. 10 A

Şarj Kablosu Bağlantısı Tip 1	AC şarj modu 3, IEC62196-1 ile uyumlu Tip 1 ya da araç bağlantılı SAE J1772 (Tip 1, 5 pin, 1 faz)

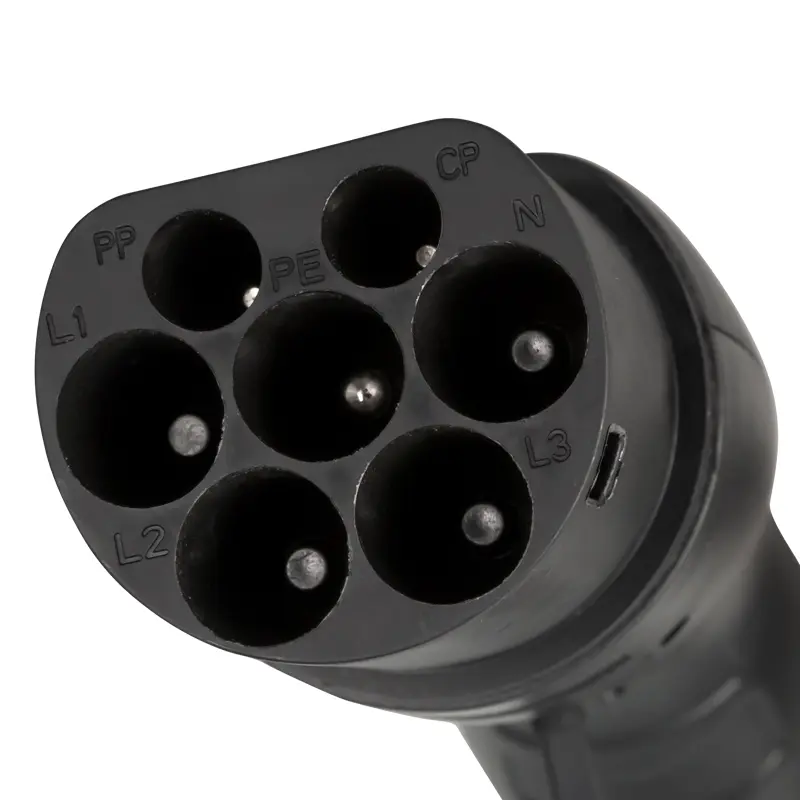

Şarj Kablosu Bağlantısı Tip 2	AC şarj modu 3, IEC62196-2 ile uyumlu Tip 1 ya da araç bağlantılı SAE J1772 (Tip 2, 7 pin, 3 faz)

Ölçüm Kategorisi	CAT II 300 V
Koruma Sınıfı	IP54
Kirlilik Derecesi	2
Çevre Koşulları	0 ... 40 °C, 10 ... 85% n.o, yoğuşmasız
Depolama Koşulları	-10 ... 50 °C, 10 ... 60% n.o, yoğuşmasız
Maksimum Çalışma Yüksekliği	Maks. 2000 m
Boyut	277 x 109 x 63 mm
Ağırlık	Yaklaşık 1 kg

Teslimat İçeriği

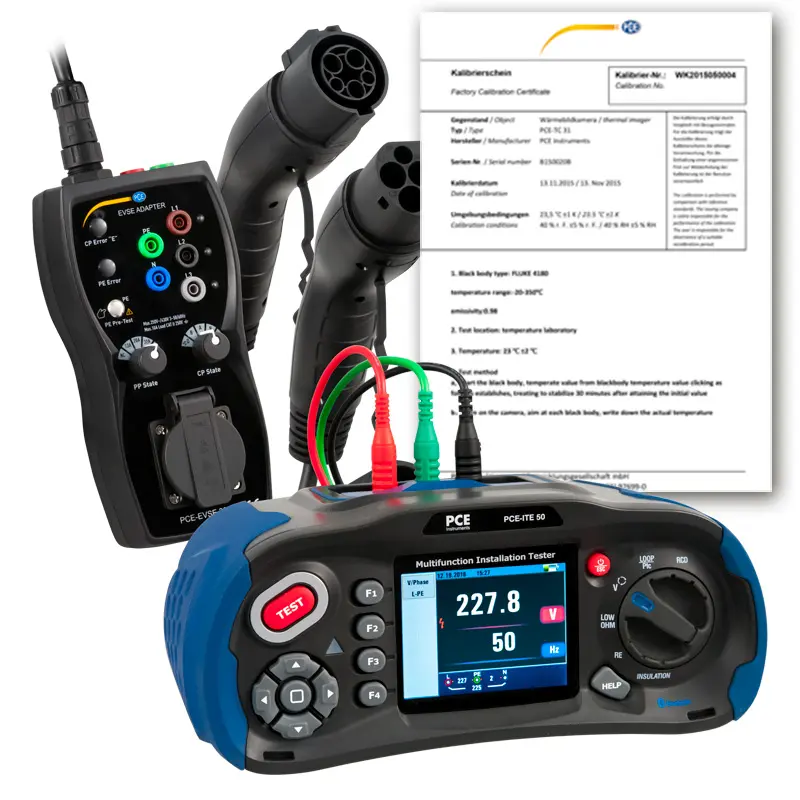

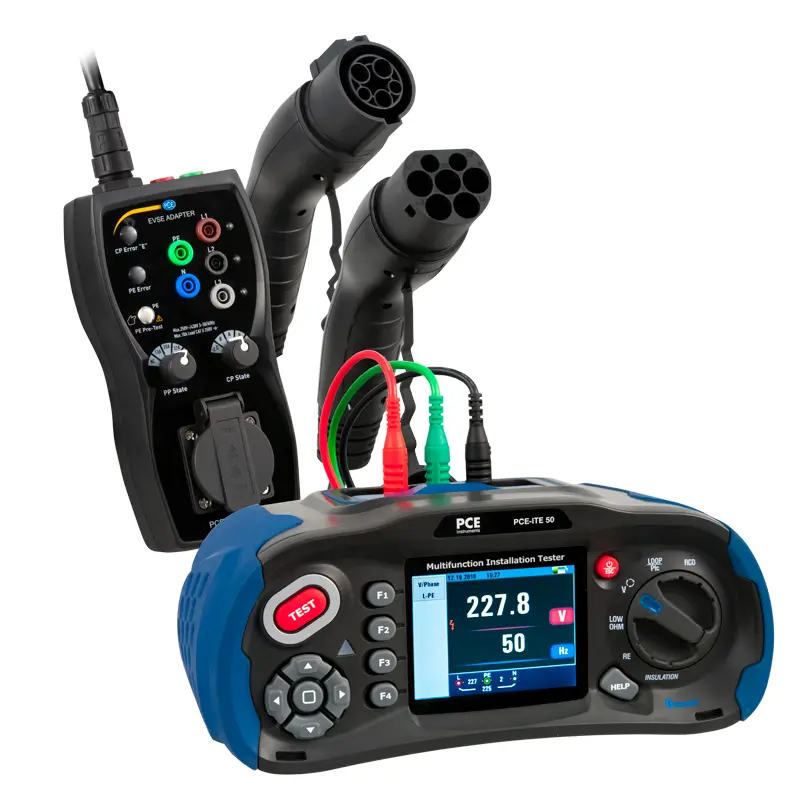

EVSE Ölçüm Cihazı PCE-EVSE-KİT2-ICA
1 x EVSE Ölçüm Cihazı / EVSE Ölçer PCE-EVSE 300

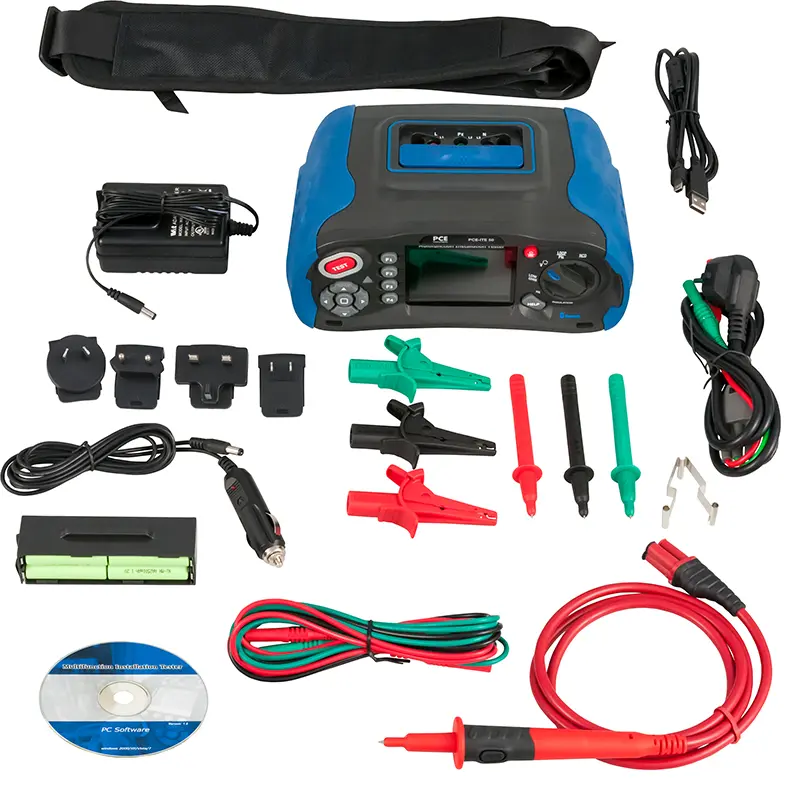

1 x Yalıtım Test Cihazı PCE-ITE 50

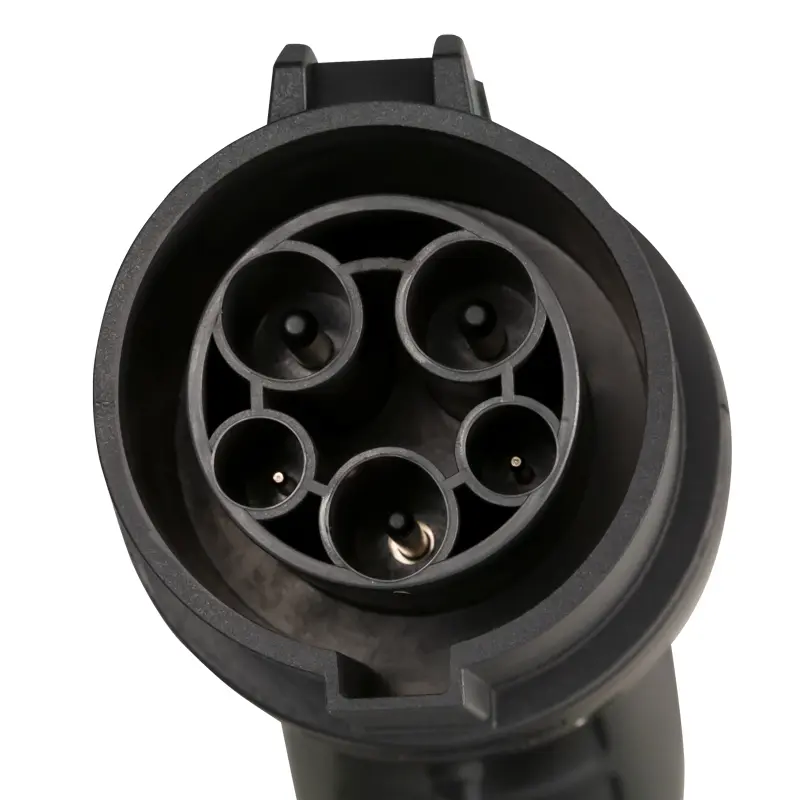

1 x Şarj Kablosu Prizi Tip 1
1 x Şarj Kablosu Prizi Tip 2
1 x Test Uçları
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
1 x ISO Kalibrasyon Sertifikası
