Gösterge Ünite PCE-EMD 10

Sip.no.: PCE-EMD 10

EAN: 4250348728456

Ürün Bilgisi

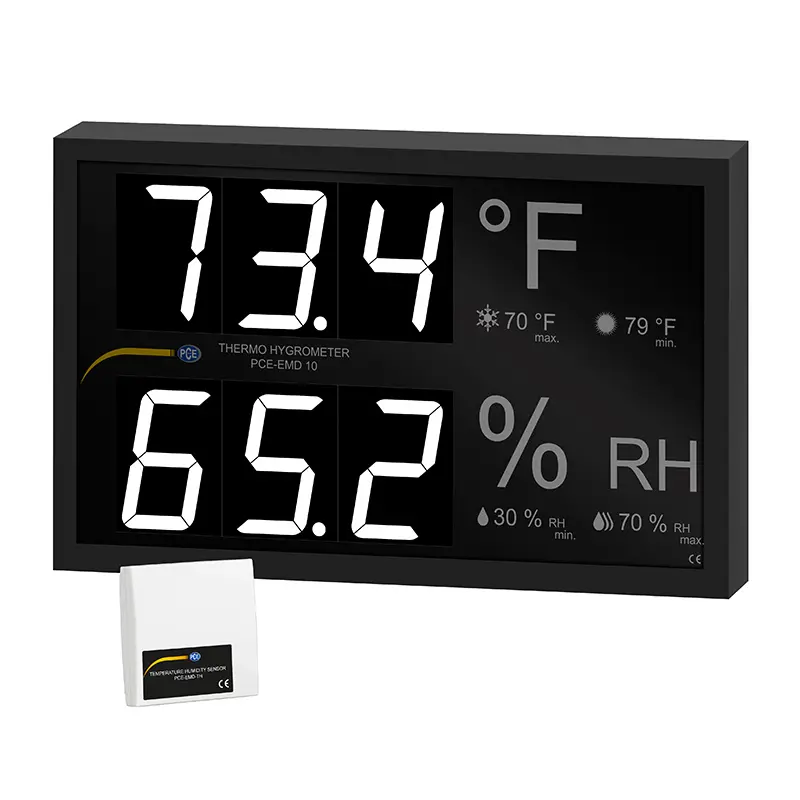

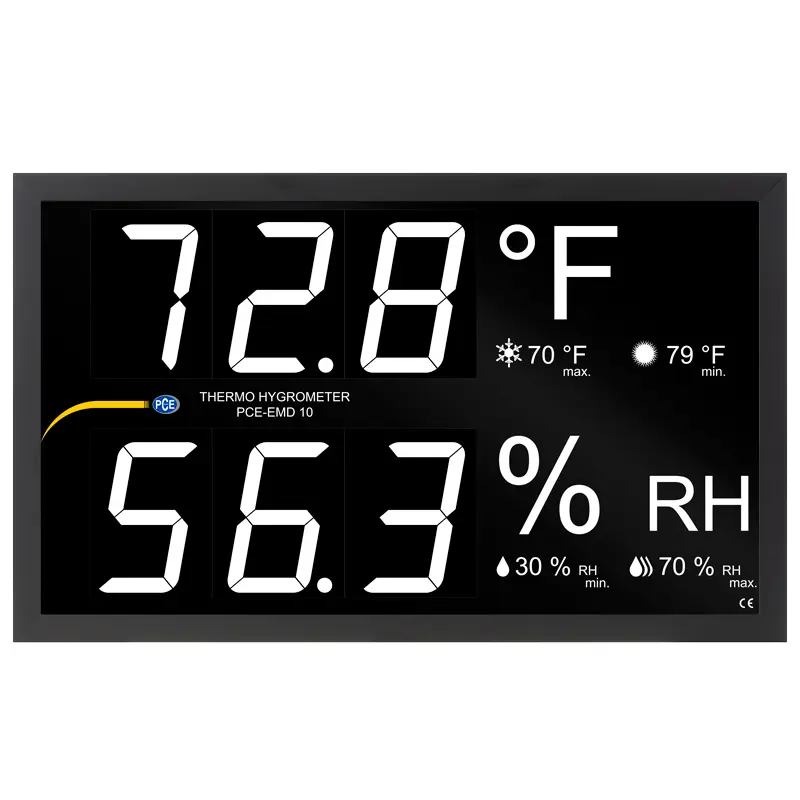

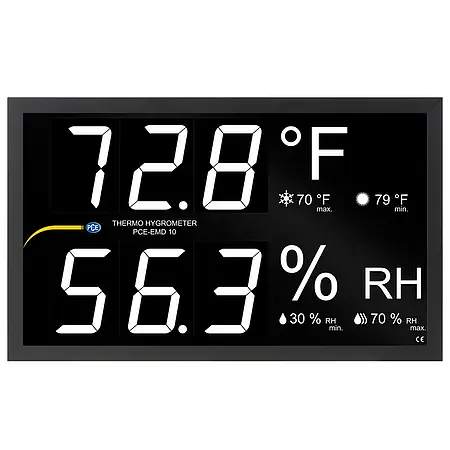

Gösterge Ünite PCE-EMD 10
Sağlam alüminyum çerçeve / 100 mm rakam yüksekliği / 32.0 … 122.0 °F sıcaklık ölçüm aralığı /
0.0 … 99.9% n.o nem ölçüm aralığı / Aynı anda dört sensör bağlama imkanı /
Opsiyonel ISO kalibrasyon sertifikası

Gösterge ünite PCE-EMD 10, dört harici sıcaklık ve nem modüllerine bağlanabilir. Gösterge ünite sensörlerinin 32.0 … 122.0 °F sıcaklık ölçüm aralığı ve 0.0 … 99.9% n.o nem ölçüm aralığı bulunur. Gösterge ünitenin güç kaynağı, 110 … 220 V AC’lik şebeke bağlantısı aracılığıyla sağlanır. Entegre sensör beslemesi, gösterge üniteye bağlanan sensörlere 12 ya da 24 V DC sağlayabilir.

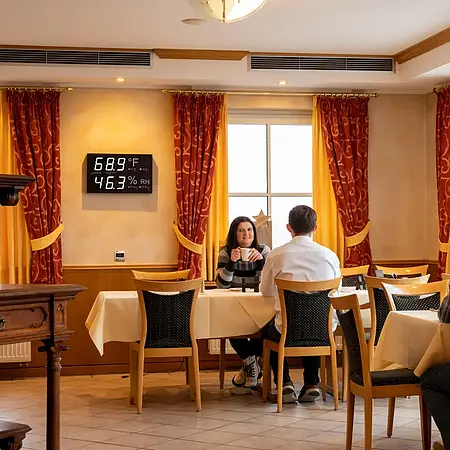

Sensörler bağlandıktan sonra gösterge ünite tarafından otomatik olarak algılanır. Sensör modülleri ve gösterge ünite arasındaki iletişim 4 … 20 mA’lık analog sinyal aracılığıyla gerçekleşir. Gösterge üniteye birden fazla sensör bağlandığında tüm sensörlerin ortalama ölçüm değeri gösterge ünite ekranında görüntülenir. Gösterge ünite, çevre koşullarını izlemek için restoranlarda ya da kamu binalarında kullanılabilir.

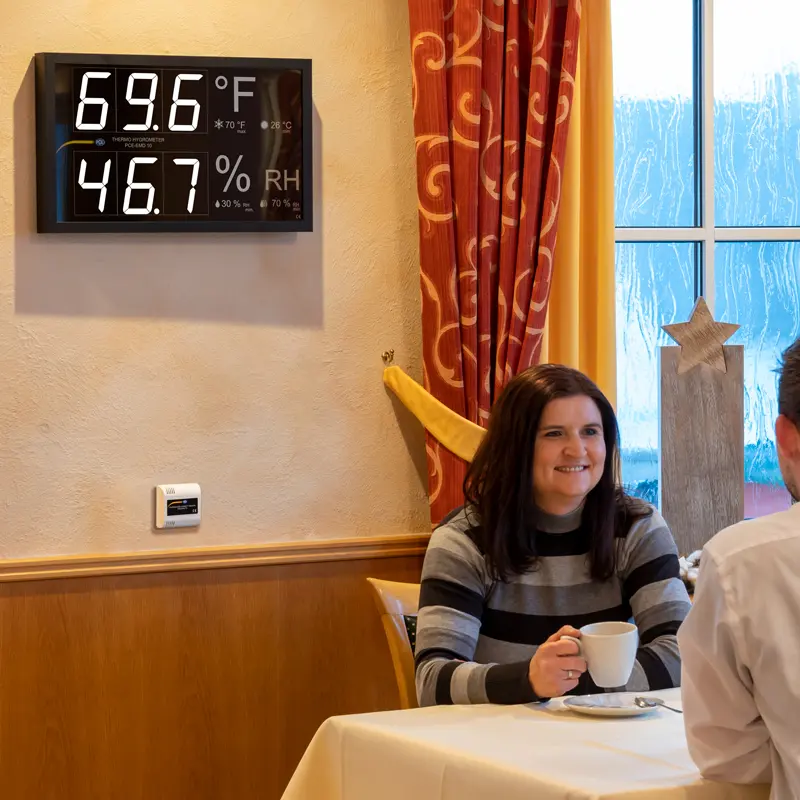

Gösterge ünite ve sensör modülü duvara monte edilir. Gerekirse, gösterge ünite, 75 x 75 mm boyutu olan monitör braketine monte edilebilir. Bu da gösterge ünitenin en uygun şekilde hizalanmasını sağlar. Gösterge ünite PCE-EMD 10 için opsiyonel ISO kalibrasyon sertifikası mevcuttur.

Özellikler

- 100 mm rakam yüksekliği

- 32.0 … 122.0 °F ölçüm aralığı

- Duvara monte edilir

- Dört harici sensör bağlama imkanı

- 4 … 20 mA analog giriş sinyali

- Opsiyonel ISO kalibrasyon sertifikası

Teknik Bilgiler

Sıcaklık Ölçüm Aralığı	32.0 … 122.0 °F
Çözünürlük	0.1 °F
Hassasiyet	± 0.9 °F

Nem Ölçüm Aralığı	0.0 … 99.9% n.o
Çözünürlük	0.1% n.o
Hassasiyet	± 3% n.o

Diğer Teknik Özellikler
Tepki Süresi	<1 m/s rüzgar hızında <15 saniye
Görüntüleme Aralığı	1 Hz
Kullanılabilir Sensör Sayısı	4
Rakam Yüksekliği	100 mm
Rakam Rengi	Beyaz

Sensör Besleme Voltajı	12 ve 24V DC
Maksimum Sensör Besleme Akımı	100 mA
Empedans Akım Girişi	<200 Ω
Gövde Malzemesi	Siyah boyalı alüminyum gövde
Ekran Koruyucu	Yansıma önleyici metakrilat

Sensör Gövde Malzemesi	ABS
Ekran Koruma Sınıfı	IP20
Sensör Koruma Sınıfı	IP30

Ekran Güç Kaynağı	110 ... 220 V AC 50 / 60 Hz
Maksimum Güç Tüketimi	18 W
Ekran Montajı	Duvara monte edilir, monitör standı (75 x 75 mm)

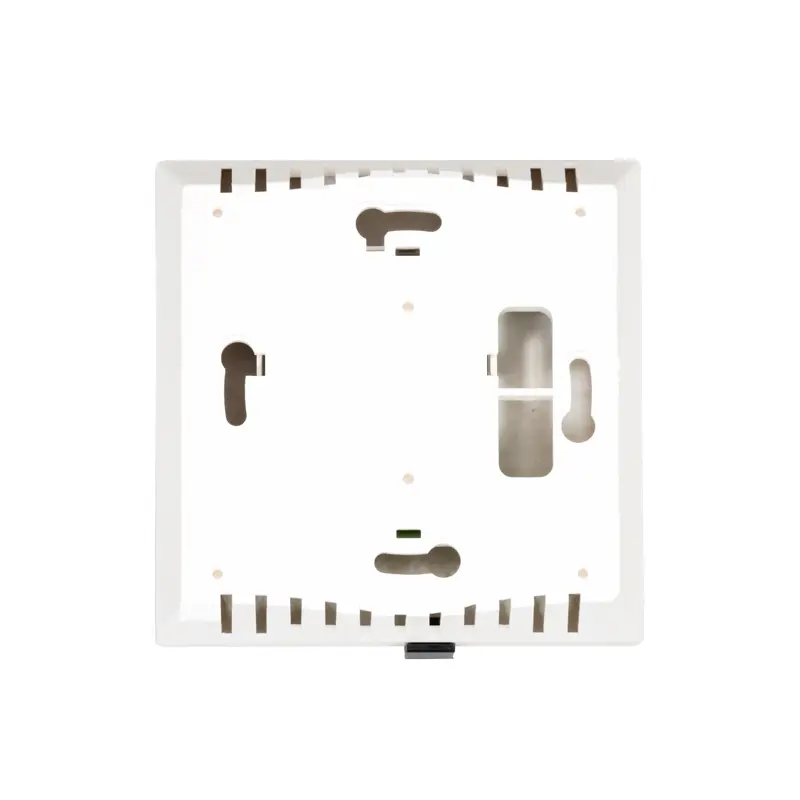

Sensör Montajı	Duvara monte edilir

Klemens Şeridi Güç Kaynağı Kablo Kesit Alanı	0.5 … 2.5 mm² (AWG 14) sert kablo 0.5 … 1.5 mm² (AWG 15) esnek kablo

Klemens Şeridi Sensör Bağlantısı Kablo Kesit Alanı	0.14 … 0.15 mm² (AWG 18) sert kablo 0.15 … 1 mm² (AWG16) esnek kablo

Klemens Şeridi Torku	1.2 Nm
Klemens Şeridi Vida Uzunluğu	<12 mm

Ekran Boyutu	535 x 327 x 53 mm
Sensör Boyutu	80 x 80 x 35 mm

Çevre Koşulları	-10 … 60 °C, 5 … 95% n.o, yoğuşmasız
Depolama Koşulları	-20 … 70 °C, 5 … 95% n.o, yoğuşmasız

Ekran Ağırlık	4579 g
Sensör Ağırlık	66 g

Teslimat İçeriği

1 x Gösterge Ünite PCE-EMD 10,
2 x Duvar Montaj Braketi,

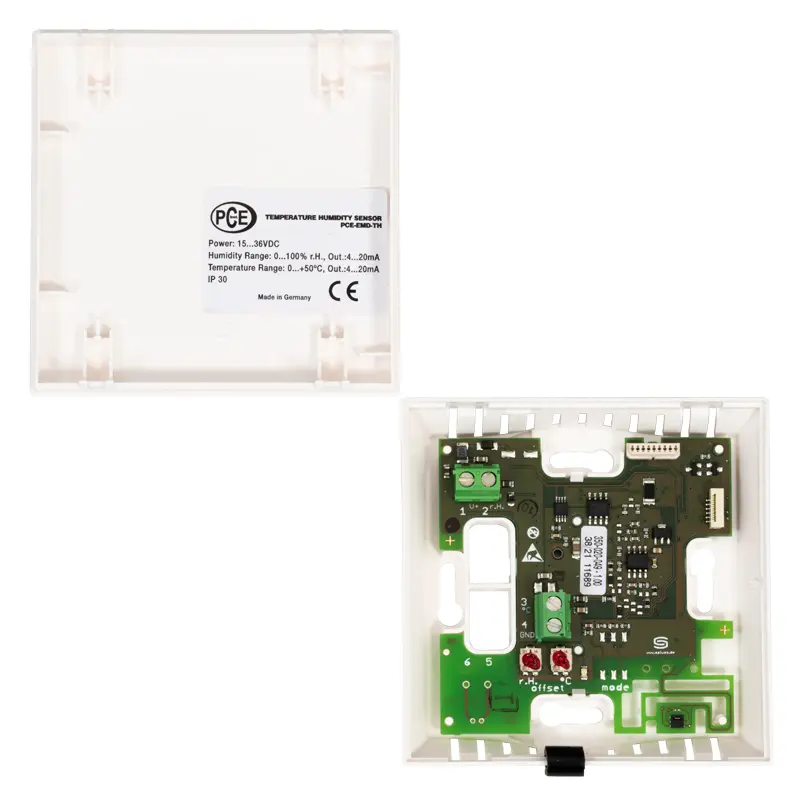

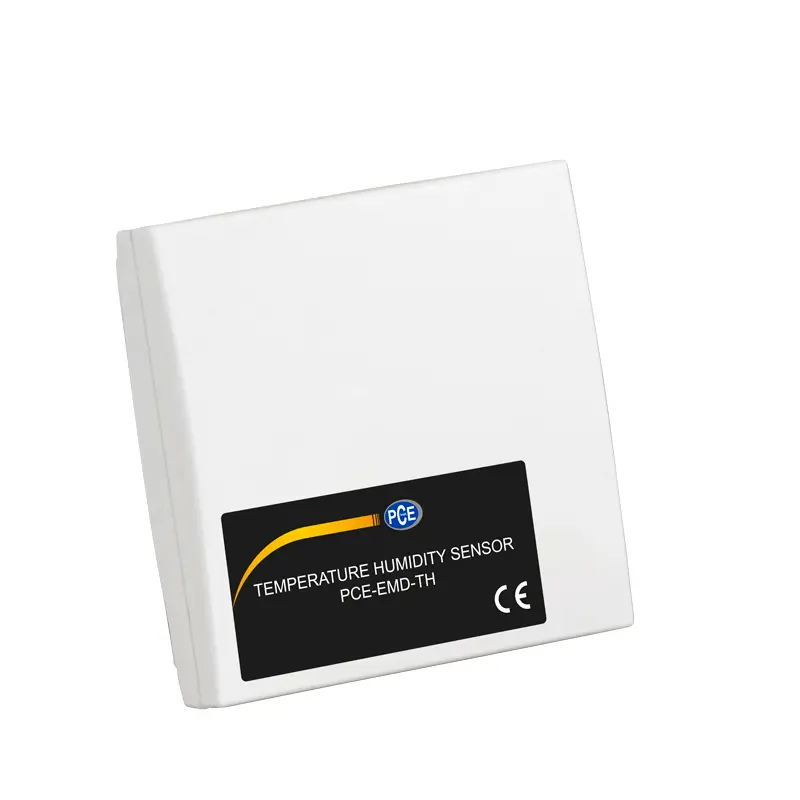

1 x Sensör Modülü PCE-EMD-TH,
1 x Kullanım Kılavuzu.
