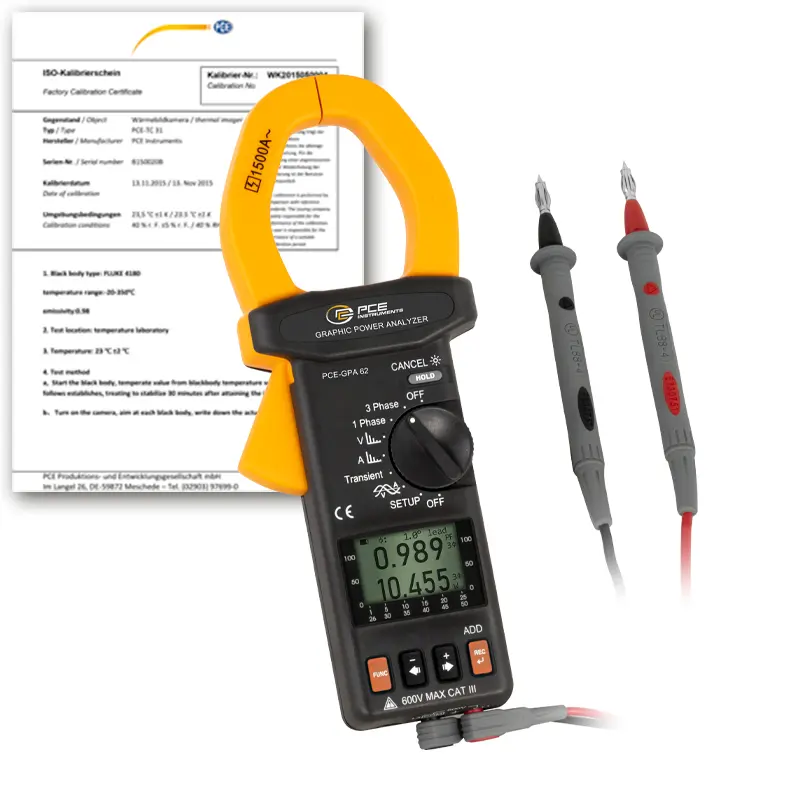

Güç Analizörü PCE-GPA 62-ICA ISO Kalibrasyon Sertifikası dahil

Sip.no.: PCE-GPA 62-ICA

EAN: 4250348727879

Ürün Bilgisi

Güç Analizörü PCE-GPA 62
Güç analizörü / Veri kaydedicili (data logger) güç ve enerji ölçümü (gerçek zamanlı) / Grafik ekran / Arayüz / Yazılım

Güç analizörü PCE-GPA 62, tek ya da üç fazlı aktif, reaktif ve görünür güç, güç faktörü, faz açısı, enerji, voltaj, akım ve 50° harmoniğe kadar olan tepe noktaları ve harmoniklerin ölçümü için kullanılır. Güç analizörünün dahili grafik ekranı, güç analizöründeki değerlerin görüntülenmesini sağlar. Güç analizörü ile elde edilen ölçüm değerleri kaydedilebilir ve daha fazla analiz için bilgisayara aktarılabilir.

Güç analizörü, karmaşık kurulumlar olmadan çeşitli parametrelerin belirlenebileceği kullanışlı ve profesyonel bir ölçüm cihazıdır. Güç analizörü ekranının değiştirilebilir arka aydınlatması sayesinde ölçüm değerleri aydınlatmanın kötü olduğu durumlarda bile net bir şekilde okunabilir. Güç analizörü, fabrikada kalibre edilmiş olarak gelir, ancak, opsiyonel olarak laboratuvarda kalibre edilebilir ve ISO standardına göre satın alma sırasında ya da yıllık yeniden kalibrasyon için sertifikalandırılabilir.

Özellikler

- Voltaj ve akımın gerçek zamanlı testi, kaydı ve ölçümü

- Güç faktörü, faz açısı, frekans, enerji, aktif, reaktif ve görünür güç ölçümü (simetrik ağlarda 1 faz ya da 3 faz)

- Maksimum iletken çapı: 55 mm

- Grafik ekran

- 15 dakika sonra otomatik kapanma (devre dışı bırakılabilir)

Teknik Bilgiler

Voltaj Ölçümü	4.0 ... 600.0 V True RMS
Hassasiyet	Ölçüm değerinin ± %0.5’i ±5 dijit
Çözünürlük	0.1 V

Tepe Gerilimi (> 10 V)	50 Hz - 60 Hz
Hassasiyet	± %5 ±50 dijit

Akım Ölçümü	4.0 ... 1500.0 A True RMS
Hassasiyet	Ölçüm değerinin ± %1’i ±5 dijit
Çözünürlük	0.01 A

Tepe Akımı (> 20 A)	50 Hz - 60 Hz
Hassasiyet	± %5 ±50 dijit

Aktif Güç P	5 ölçüm aralığında 10 W ... 9999 kW
Hassasiyet	Ölçüm değerinin ± %1’i +20 dijit (>20 V ve >20 A) Ölçüm değerinin ± %2’si +40 dijit (<20 V ve <20 A)
Çözünürlük	Ölçüm aralığına göre 0.1 W ... 1 kW

Görünür Güç S	5 ölçüm aralığında 10 VA ... 9999 kVA
Hassasiyet	Ölçüm değerinin ± %1’i +20 dijit (>20 V ve >20 A) Ölçüm değerinin ± %2’si +40 dijit (<20 V ve <20 A)
Çözünürlük	Ölçüm aralığına göre 0.1 VA ... 1 kVA

Reaktif Güç Q	5 ölçüm aralığında 10 VAr ... 9999 kVAr
Hassasiyet	Ölçüm değerinin ± %1’i +20 dijit (>20 V ve >20 A) Ölçüm değerinin ± %2’si +40 dijit (<20 V ve <20 A)
Çözünürlük	Ölçüm aralığına göre 0.1 VAr ... 1 kVAr

Güç Faktörü PF	0.000 ... 1.000
Hassasiyet	±0.04 (>20 V ve >20 A), ±0.1 (<20 V ve <20 A)
Çözünürlük	0.001

Faz Açısı	-180° .... +180°
Hassasiyet	±1°
Çözünürlük	0.1

Faz Açısı	0° .... +360°
Hassasiyet	±1°
Çözünürlük	0.1

Frekans Ölçümü (U > 50V)	46 ... 65 Hz
Hassasiyet	±0.3 Hz
Çözünürlük	0.1 Hz

Aktif Enerji	0 ... 999.999 kWh
Hassasiyet	Ölçüm değerinin ± %1’i
Çözünürlük	+20 dijit

Görünür Enerji	0 ... 999.999 kVAh
Hassasiyet	Ölçüm değerini ± %1’i
Çözünürlük	+20 dijit

Reaktif Enerji	0 ... 999.999 kVarh
Hassasiyet	Ölçüm değerinin ± %1’i
Çözünürlük	+20 dijit

Gerilim Harmonikleri (bağıl)	1 – 20’nci
Hassasiyet	± %2
Çözünürlük	%0.1
50 – 60 Hz > 80 V AC	21 – 50’nci
Hassasiyet	Ölçüm değerinin ± %4’ü ± %2'si
Çözünürlük	%0.1

Gerilim Harmonikleri (mutlak)	1 – 20’nci
Hassasiyet	± %2 ±0.5 V
Çözünürlük	0.1 V
50 – 60 Hz > 80 V AC	21 – 50’nci
Hassasiyet	Ölçüm değerinin ± %4’ü ±0.5 V
Çözünürlük	0.1 V

Akım Harmonikleri (bağıl)	1 – 20’nci
Hassasiyet	± %2
Çözünürlük	%0.1
50 – 60 Hz > 20 A	21 – 50’nci
Hassasiyet	Ölçüm değerinin ± %4’ü ± %2'si
Çözünürlük	%0.1

Akım Harmonikleri (mutlak)	1 – 20’ci
Hassasiyet	Ölçüm değerinin ± %2’si ±0.4 A
Çözünürlük	0.1 A
50 – 60 Hz > 20 A	21 – 50’nci
Hassasiyet	Ölçüm değerinin ± %4’ü ±0.4 A
Çözünürlük	0.1 A

Toplam Harmonik Bozulma (THD-F)	%0.0 - 20
Hassasiyet	%2
Çözünürlük	%0.1
50 – 60 Hz > 80 V ve > 20 A	%20.1 - 100
Hassasiyet	Ölçüm değerinin ± %6’sı ± %1'i
Çözünürlük	%0.1
50 – 60 Hz > 80 V ve > 20 A	%100.1 – 999.9
Hassasiyet	Ölçüm değerinin ±10’u ± %1'i
Çözünürlük	%0.1

Akım Pensi Açıklığı	Maks. 55 mm
Aralık Seçimi	Otomatik
Aşırı Yük Göstergesi	"OL" = Aşırı yük
Hafıza	50.000 kayıt
Arayüz	USB
Yazılım	Windows2000, ME, XP ile uyumlu
Ekran	Arka aydınlatmalı, 128 x 64, grafik LCD ekran
Güç Kaynağı	2 x 1.5 V AA pil
Enerji Tüketimi	Yaklaşık 10 mA
Çalışma Koşulları	-10°C... +50°C, maks. %85 n.o
Koruma / Standart	CAT III 600 V / EN 61010-2-032
Boyut	271 x 112 x 46 mm
Ağırlık	650 g (pil ile)

Teslimat İçeriği

1 x Güç Analizörü PCE-GPA 62-ICA
2 x Ölçüm Ucu (her biri 2 metre kablolu, yalıtımlı)
2 x Pil
1 x USB Kablosu
1 x Yazılım (İngilizce ve Almanca tarif edilmiş, resimli)
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
1 x ISO Kalibrasyon Sertifikası
