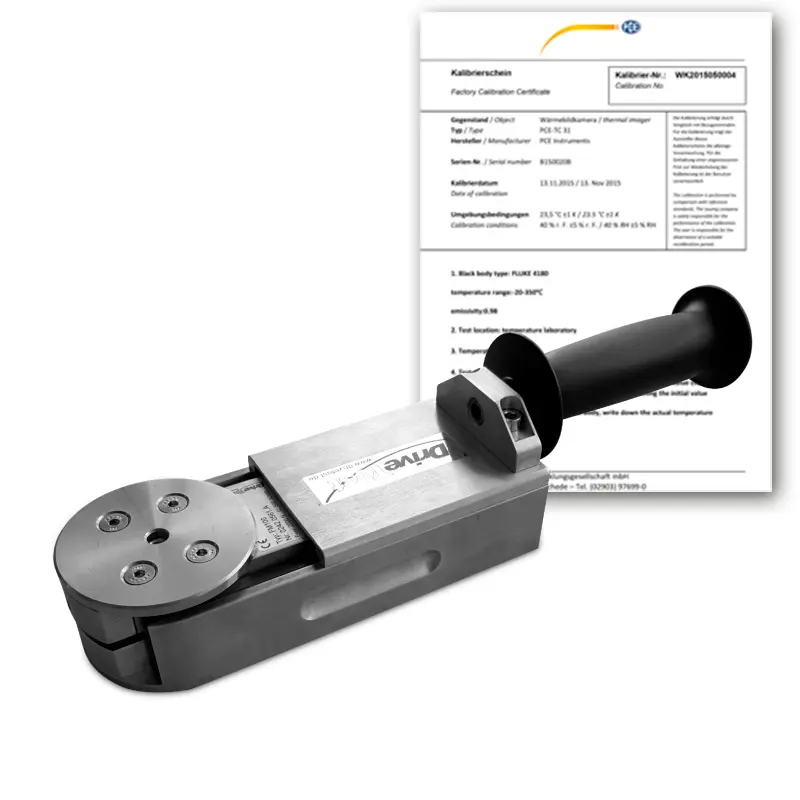

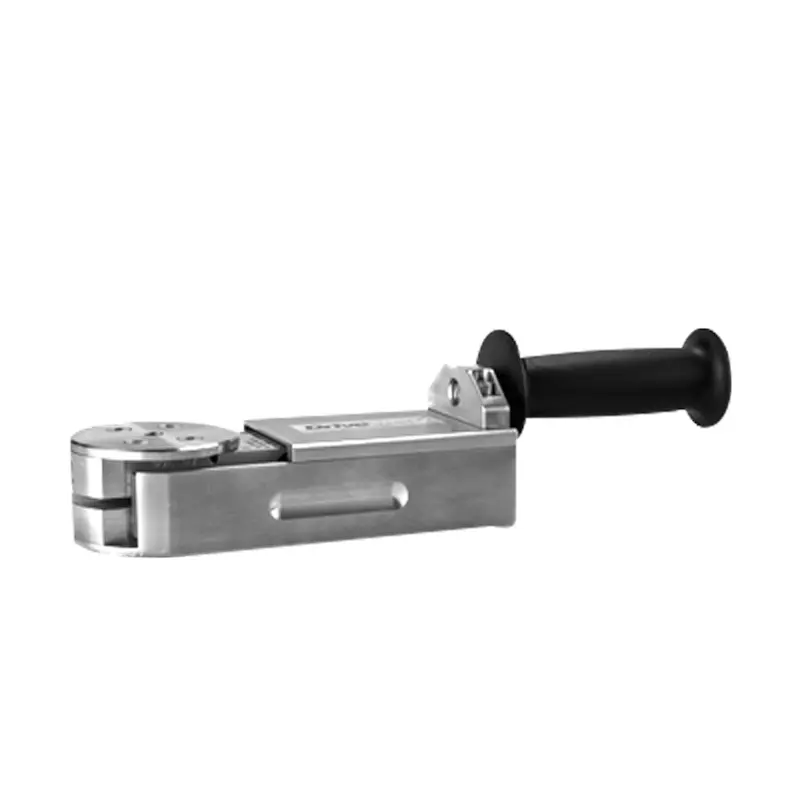

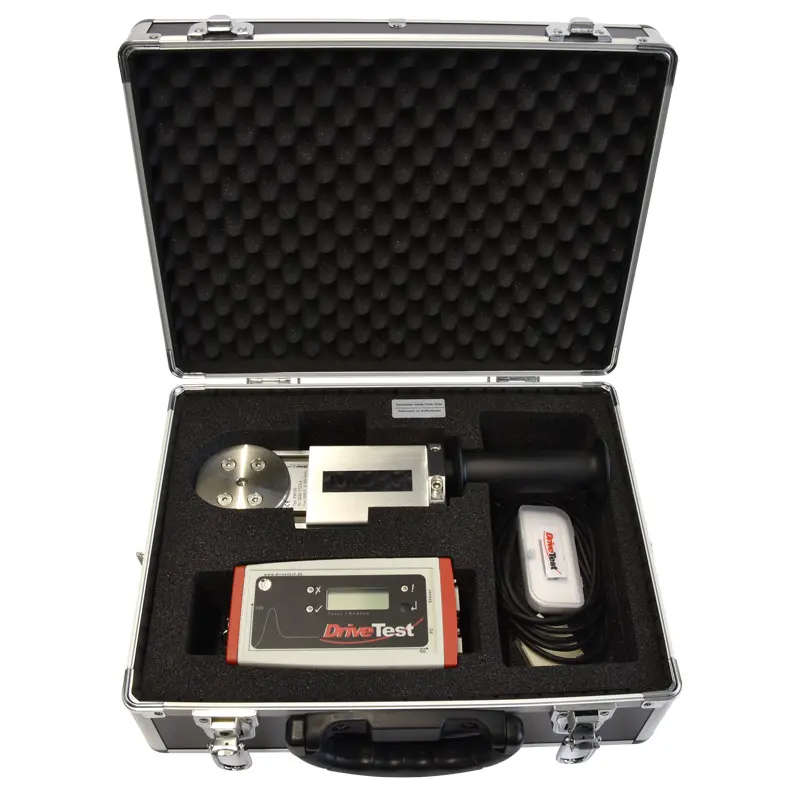

Kapama Kuvveti Test Cihazı FM100
Kapılar ve Geçitler için
Kapama kuvveti test cihazı FM100, güç ile çalışan kapılar ve geçitler için tasarlanmış elektronik bir ölçüm cihazıdır. Kapama kuvveti test cihazı genellikle yeni kurulumların son denetimi ve mevcut ekipmanın düzenli denetimleri için kullanılır. Kapama kuvveti test cihazı, ödün vermeyen tasarımı ve hassasiyeti sağlamlıkla birleştirerek zorlu ortamlarda yıllarca kullanımdan sonra bile hassas ölçüm değerleri sağlar.
Birden fazla kapı ve geçide sahip sistemlerde tekrarlanan ölçümler için hızlı ve kolay uygulama büyük önem taşır. Bu amaçla, ölçüm ve belgeleme işlemleri için gereken çabayı büyük ölçüde azaltan bir yazılım geliştirilmiştir.
Sadece birkaç adımda komple bir sistemde yapılan ölçümler girilebilir, tablo halinde yazdırılabilir ve veritabanında kaydedilebilir. PinchPilot yazılımı, otomatik ortamlarda uzaktan kontrol için Microsoft® DLL ya da National Instruments® LabVIEW gibi arayüzler sağlar.
| FM 100 | ||
| Ölçüm Aralığı | 0 ... 2000 N | |
| Hassasiyet | Ölçüm değerinin +/– 3 N’u ya da %3’ü | |
| Çözünürlük | 1 N | |
| Yay Sertliği | 500 N/mm | |
| Aralık Genişliği | 50 mm | |
| Çap | 80 mm | |
| Ölçüm Prensibi | DMS (gerinim ölçer) dönüştürücü | |
| Hafıza | 80 ölçüm | |
| Alım Frekansı/Hızı | 500 Hz / 2 ms | |
| Güç Kaynağı SEB2 | 9 V blok pil, örn. 6LR61 | |
Pil Voltajı İzleme | Var | |
| Çevre Koşulları | ||
| Çevre Sıcaklık Aralığı | -10 … +40 °C | |
| Depolama Sıcaklık Aralığı | -40 … +50 °C | |
| Nem | Maks. 90% bağıl nem, yoğuşmasız | |
| Boyut | 210 x 80 x 50 mm | |
| Ağırlık | 2.1 kg | |

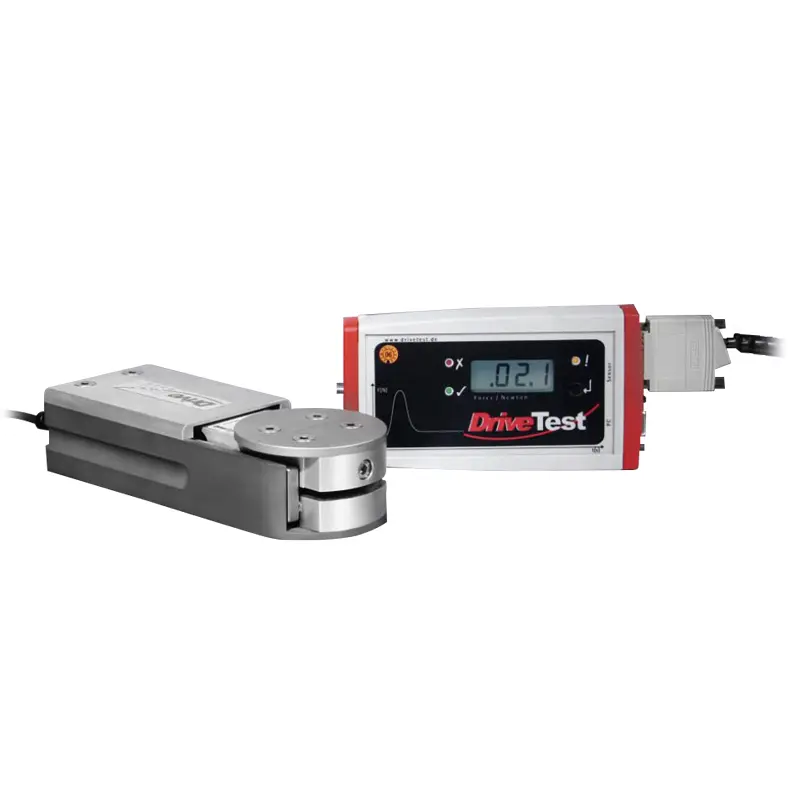

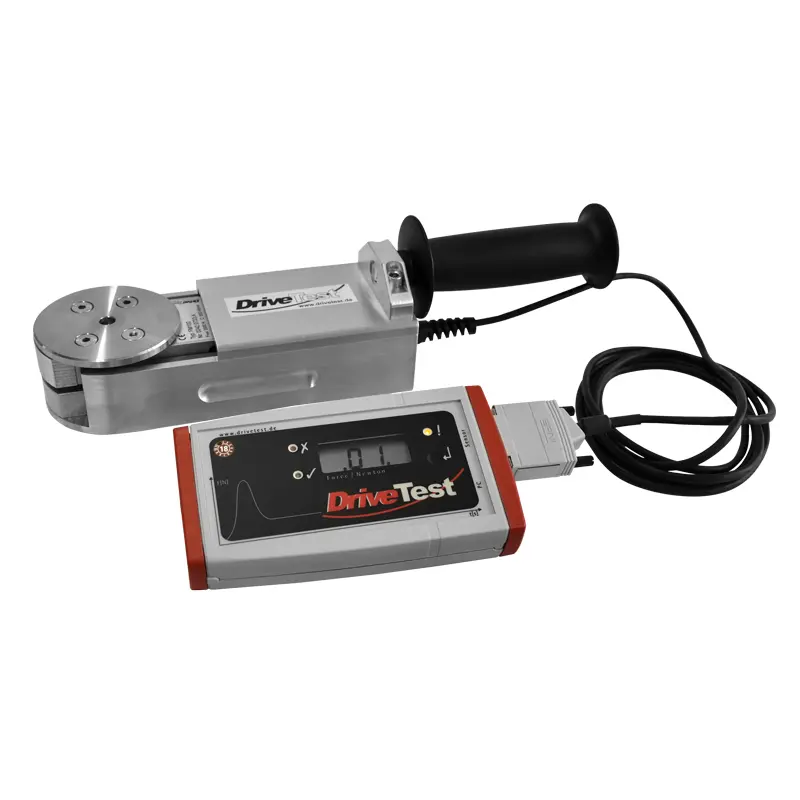

| Gösterge SEB2 | ||
| - LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü veri kaydedici ünite | ||
| - Opsiyonel bilgisayar kontrollü ölçüm | ||
| - 9 V pil ile çalışma | ||
| - Gerçek zamanlı saat | ||
| - 100 ölçüm için hafıza | ||
| - Protokol çıktısı | ||
| - Sensör ve bilgisayar arayüzü | ||
| - Tepe değer göstergesi ve etkin kuvvet göstergesi | ||
| - Başarılı/Başarısız değerlendirme | ||
| PC Değerlendirme Yazılımı PinchPilot | ||
| - Çok dilli (Almanca, İngilizce, İtalyanca, Fransızca, İspanyolca) | ||
| - Kuvvet eğrisinin grafiksel gösterimi | ||
| - Standartla ilgili karakteristik değerlerin hesaplanması | ||
| - Farklı standartlara göre değerlendirme mümkün | ||
| - Kullanıcı tanımlı standartlar ayarlanabilir | ||
| - Protokol çıktısı | ||
| - Verileri dışarı aktarma (Excel, CSV, PDF) | ||
| - PinchPilot yazılımı ve uygulama için sistem gereksinimleri (bkz. Yazılım/Uygulama kısmı) | ||
- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
PinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:
Yazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.
prEN 12650-1
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
- Şu cihazlar için: BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT
Android için Force Meter Uygulamasının Fonksiyonları
Uygulama, ölçümün ardından verileri grafikte görüntüler. Buna ek olarak, ölçüm için diğer parametreler hesaplanır ve tablo halinde görüntülenir. Tüm veriler cihazdaki yerel bir veritabanında kaydedildiği için daha sonra kolaylıkla geri alınabilir.
Ölçümden önce ilgili bir standart ya da kılavuz seçildiğinde kullanıcı ölçüm işlemi boyunca sezgisel olarak yönlendirilir. Uygulama, ölçülecek noktaya bağlı olarak ölçümün nasıl yapılacağına ilişkin bilgi verir.
Tüm ölçüm noktaları bir listede görüntülenir ve ölçümden sonra tamamlandı olarak işaretlenir. Bu şekilde, kullanıcı gerçekleştirilecek ölçümü her zaman takip eder.
Kullanıcı, bir ölçüm nesnesi oluşturma ve tanımlama; seri numarası, tür ya da cihaz sahibi gibi ilgili tüm verileri kaydedebilir. Bunun haricinde, ölçüm nesnesi ile birlikte bir barkod ya da QR kodu da kaydedilebilir. Cihazın entegre kamerası sayesinde yeni bir ölçüm gerçekleştirmek için ölçüm nesneleri daha sonra kolay bir şekilde seçilebilir. Sonuç penceresinde ölçüm nesnesi için tüm ölçümleri elde etmek amacıyla bu karakteristik veriler üzerinden filtreleme gerçekleştirilebilir.
DIN EN 81-20
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
