Kapama Kuvveti Test Cihazı FM200 Açılır Tavanlar, Cam Krikoları vb. için

Sip.no.: FM200-SU-SY-10-200

EAN: 4260650210099

Aksesuar

Sensör FM200-SU-SE-20-300 Açılır Tavanlar, Cam Krikoları ve Bagaj Kapaklar için

63.800,00 TL

Sensör FM200-SU-SE-65-300 Açılır Tavanlar, Cam Krikoları ve Bagaj Kapaklar için

63.800,00 TL

Kuvvet Girişi FM200-SU-FI Eğimli açı, düz

1.911,00 TL

Kuvvet Girişi FM200-SU-FI Çatal, 4 mm, yuvarlak

4.305,00 TL

Kuvvet Girişi FM200-SU-FI Çatal, 4 mm, yuvarlak

4.494,00 TL

Kuvvet Girişi FM200-SU-FI Parmak, 55x20 mm, yarım daire

4.305,00 TL

Kuvvet Girişi FM200-SU-FI Parmak, 95x20 mm, yarım daire

4.746,00 TL

Cam Krikosu FM200-WI-FX

9.640,00 TL

Açılır Tavan için Sabitleme Kiti FM200-SU-FX 0354

39.942,00 TL

Analog Arayüzü 0509 Yükseltme SEB2.2 AC

7.959,00 TL

PC Değerlendirme Yazılımı PinchPilot Yükseltme (Kablolu)

3.885,00 TL

FM200 için Taşıma Çantası

8.946,00 TL

Ürün Bilgisi

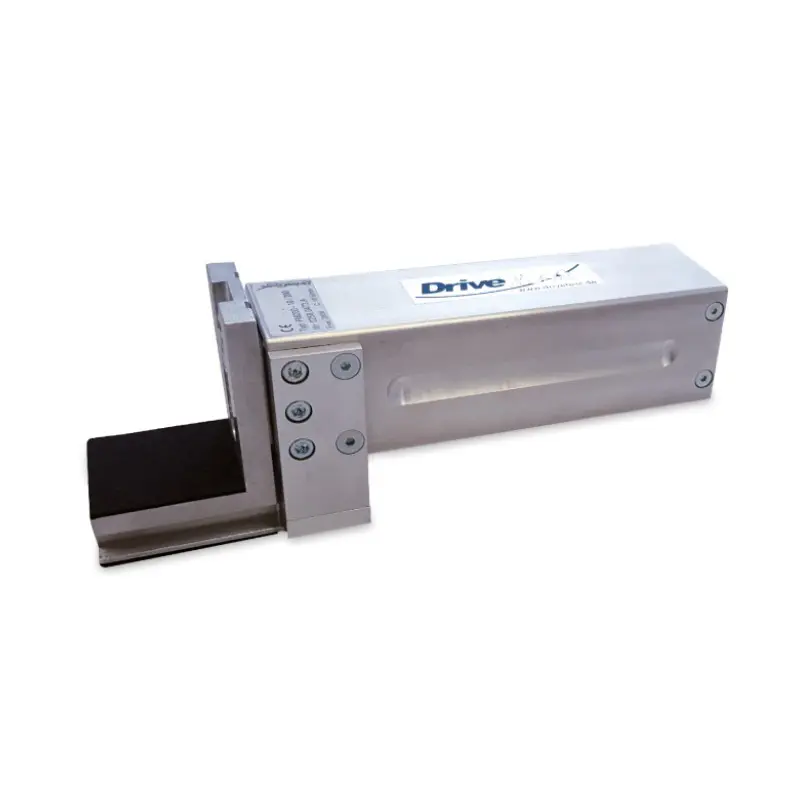

Kapama Kuvveti Test Cihazı FM200
Açılır tavanlar, cam krikoları ve bagaj kapakları için

Kapama kuvveti test cihazı FM200, otomotiv sektöründe güç ile çalışan camlar, açılır tavanlar ve bagaj kapakları için tasarlanmış elektronik bir ölçüm cihazıdır. Kapama kuvveti test cihazı genellikle otomotiv endüstrisinde test ve üretimde kullanılır. Kapama kuvveti test cihazı, teknik denetim kurumları tarafından giderek daha fazla kullanılmaktadır. Kapama kuvveti test cihazının ödün vermeyen tasarımı, hassasiyeti sağlamlıkla birleştirir ve zorlu ortamlarda yıllarca kullanımdan sonra bile hassas ölçümler sağlar.

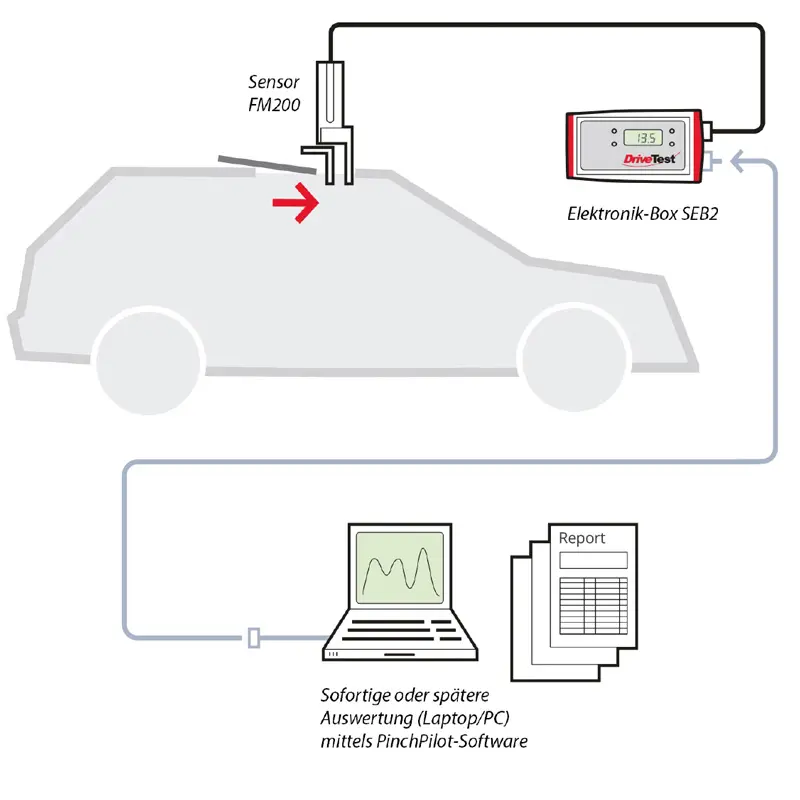

Test ve üretimdeki ölçüm kurumları için hızlı ve kolay uygulama büyük önem taşır. Bu amaçla, ölçüm ve belgeleme işlemleri için gereken çabayı büyük ölçüde azaltan yazılım geliştirilmiştir. Sadece birkaç adımda ölçümler bir bilgisayara yüklenebilir, değerlendirilebilir, dışarı aktarılabilir ve belgelenebilir. PinchPilot yazılımı, otomatik ortamlarda uzaktan kontrol için Microsoft® DLL ya da National Instruments® LabVIEW gibi arayüzler sağlar.

Özellikler

- İlgili standart desteği (2000/4 EG, AB Standardı FMVSS 118)

- Hassas ölçümler (sürtünmesiz kılavuz ve platform yük hücresi sayesinde)

- Sağlam tasarım

- Kolay kullanım (tek tuşla ya da Microsoft® DLL arayüzü ya da National Instruments® LabView kütüphanesi aracılığıyla uzaktan kontrol)

- Eksiksiz teslimat içeriği (yüksek kaliteli taşıma çantası ve yazılım dahil)

- Profesyonel ve kapsamlı bilgisayar yazılımı PinchPilot

- Kapsamlı müşteri desteği (kalibrasyon hizmeti ve standart güncelleme hizmeti ile en yeni standart sürümünün kullanılması sağlanır)

- Esnek adaptasyon (DriveTest’ten temin edilebilir çeşitli ölçüm fikstürleri ve özel adaptörler)

Teknik Bilgiler

FM 200/20
Ölçüm Aralığı	300 N’a kadar
Hassasiyet	Ölçüm değerinin +/– 3 N’u ya da %3’ü
Yay Sertliği	20 N/mm
Aralık Genişliği	Minimum 4 mm
Yüzey	50 x 50 mm
Ölçüm Prensibi	DMS (gerinim ölçer) dönüştürücü
Boyut	240 x 85 x 60 mm
Ağırlık	1.3 kg

Gösterge SEB2
- LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü veri kaydedici ünite
- Opsiyonel bilgisayar kontrollü ölçüm
- 9 V pil ile çalışma
- Gerçek zamanlı saat
- 100 ölçüm için hafıza
- Sensör ve bilgisayar arayüzü
- Tepe değer göstergesi ve etkin kuvvet göstergesi
- Başarılı/Başarısız değerlendirme

PC Değerlendirme Yazılımı PinchPilot (Ayrıntılı açıklama aksesuarlar kısmındadır)
- Çok dilli (Almanca, İngilizce, İtalyanca, Fransızca, İspanyolca)
- Kuvvet eğrisinin grafiksel gösterimi
- Standartla ilgili karakteristik değerlerin hesaplanması
- Farklı standartlara göre değerlendirme mümkün
- Kullanıcı tanımlı standartlar ayarlanabilir
- Protokol çıktısı
- Verileri dışarı aktarma (Excel, CSV, PDF)

- PinchPilot yazılımı için sistem gereksinimleri (bkz. Yazılım/Uygulama kısmı)

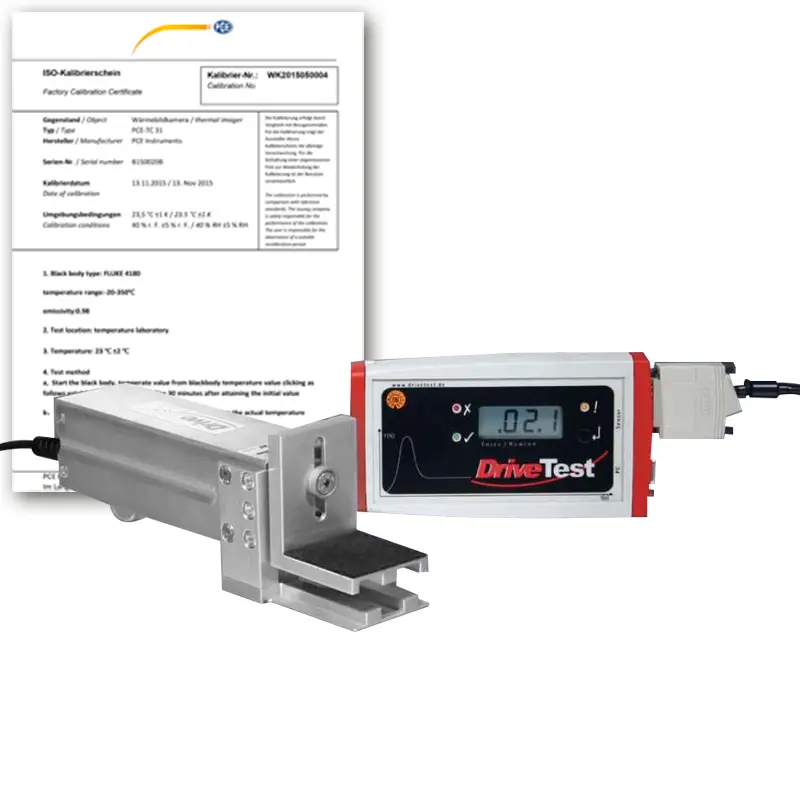

Teslimat İçeriği

1 x Kapama Kuvveti Test Cihazı FM200,
1 x Gösterge SEB2 (LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü ayrı veri kaydedici modülü),
1 x 9 V Blok Pil,
1 x Bilgisayar Bağlantı Kablosu (USB),
1 x USB Bellek (değerlendirme yazılımı PinchPilot ve belgeleme içerir),

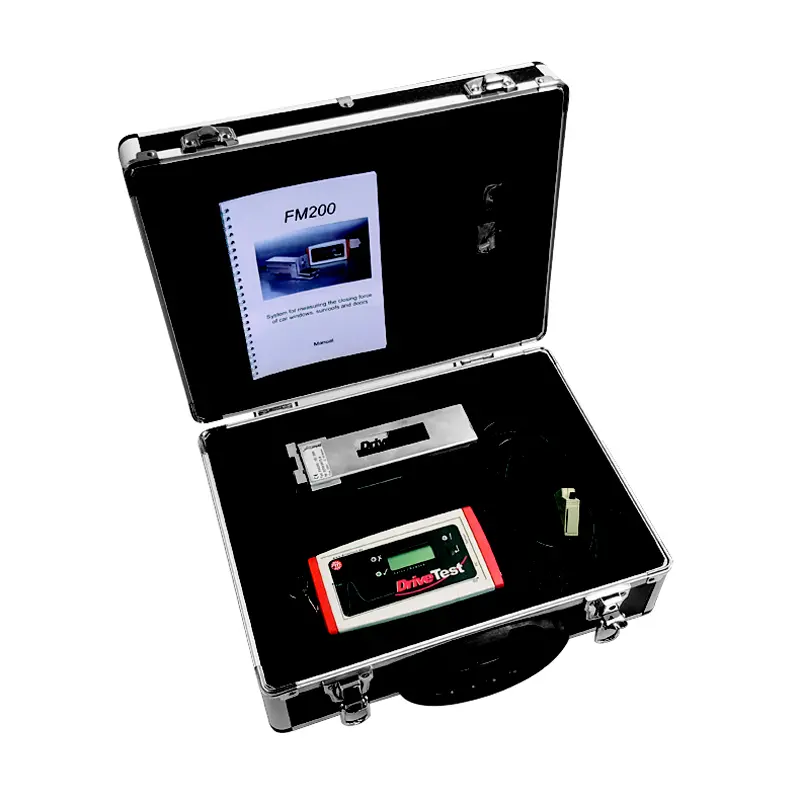

1 x Taşıma Çantası (teslimat içeriğinde yer alan tüm ürünler için),
1 x Kullanım Kılavuzu,
1 x ISO Kalibrasyon Sertifikası.

Yazılım / Uygulama

Yazılım Açıklaması / Teknik Gereksinimler

Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.

- PC / Dizüstü bilgisayar Windows 7 ya da üstü

- Seri USB bağlantısı ya da Bluetooth arayüzü

- Ölçüm cihazı

- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300

PC Yazılımı PinchPilot

Kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için “PinchPilot” yazılımı kullanılır. Günlük görevler için ek bir yazılıma gerek yoktur.

Verileri Dışarı Aktarma

PinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:

Metni dışarı aktarma: ölçüm değerleri sayı satırı olarak Microsoft Excel’e aktarılabilir.

Grafiği dışarı aktarma: EMF formatında protokol ya da tek diyagram Microsoft Word’e aktarılabilir.

Ölçüm verileri ppdx (XML formatı) olarak dışarı aktarılabilir ve daha fazla işlem için diğer yazılım araçlarımızla içeri aktarılabilir.

SQL veritabanı: istek üzerine, özelleştirilmiş bir SQL arayüzü entegre edilebilir

National Instruments DataPlugin (Diadem ya da LabView’e aktarmak için)

PinchPilot Kılavuzuna Göre Değerlendirme

Yazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.

Sonuçların Belgelenmesi

Ölçümlerin kağıt ortamında belgelenmesi için protokol ve rapor olmak üzere iki seçenek mevcuttur: Protokol, bir ölçüm noktası için ayrıntılı bir grafik belgeleme iken rapor tablo biçiminde birkaç ölçüm noktası için bir belgeleme seçeneğidir. Bu, bir nesne (kapı, otobüs vb.) üzerindeki tüm ölçümleri belgelemek için kullanılabilir.

Kullanıcı, PinchPilot yazılımını kullanmak için Almanca, İngilizce, Fransızca, İtalyanca ve İspanyolca dillerinden birini seçebilir. İndirilen sürüm için lisans mevcut değilse yazılım yükseltme maliyeti ortaya çıkar.

Değerlendirilebilir Standartlar ve Kılavuzlar:

EN 81-1 2000-4-EG

FMVSS118

APTA PR-M-S-18-10

ASME A17.1 2000

DIN EN 14752:2005

DIN EN 14752:2015

2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO

EN14120 DIN 18650-1

DIN EN 12453

DIN EN 16005

DIN EN 60335-2-103
