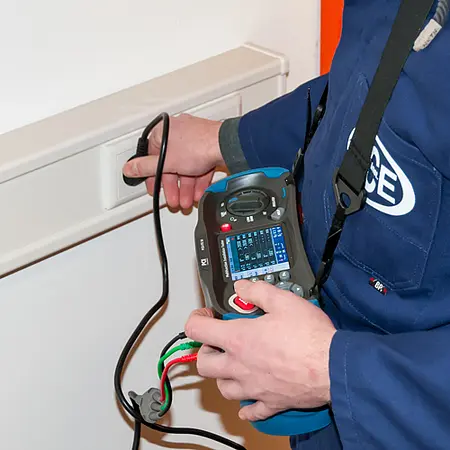

Kurulum Test Cihazı PCE-ITE 50

Sip.no.: PCE-ITE 50

EAN: 4250348714787

Ürün Bilgisi

Kurulum Test Cihazı PCE-ITE 50
Yalıtım direnci / Topraklama direnci / Döngü empedansı /
Voltaj ölçümü / Düşük direnç ölçümü / RCD testi

Kurulum test cihazı PCE-ITE 50, 3.5 inç TFT renkli LCD ekranı bulunan sağlam bir ölçüm cihazıdır. Kurulum test cihazı, yalıtım direnci, topraklama direnci, döngü empedansı, voltaj, düşük empedans ölçümü ve kamera fonksiyonlu RCD testi gibi çeşitli ölçüm modlarının yanı sıra ölçümleri uygun fotoğraflarla belgeleme imkanı sunar. Kurulum test cihazı ile sabit tesisatların güvenli ve doğru bir şekilde monte edildiğinden emin olunabilir. Kurulum test cihazında bulunan çift ekran, sezgisel semboller ve yüksek görüş açısı sayesinde ölçümler hızlı bir şekilde ve rahatlıkla gerçekleştirilebilir. Kurulum test cihazının düşük direnç ölçümü ile topraklama iletkenleri, potensiyel dengeleme iletkenleri ve koruyucu iletkenler düşük empedans açısından kontrol edilebilir.

Kurulum test cihazının düşük direnç ölçümü için 0 … 2000 Ω ölçüm aralığı ve 0.001 … 1 Ω çözünürlüğü bulunur. Kurulum test cihazının belki de en önemli ölçümü, yalıtım direnci ölçümüdür. Elektrik kabloları, malzeme göçü ya da ısı üreten arıza akımlarını tespit etmek için yalıtım ölçümü sırasında voltaj altına yerleştirilir. Çoğu durumda bu arıza akımları o kadar minimaldir ki koruyucu cihazlar tarafından tespit edilemezler ve en kötü durumda da yangına neden olurlar.

Kurulum test cihazı ile 125 V, 250 V, 500 V ya da 1000 V’luk test voltajında yalıtım ölçümleri gerçekleştirilebilir. Her durumda test akımı 1 mA’dır. Bir güç kaynağı sisteminin tüm sistem ve devrelerini ortak bir potansiyele (topraklama referansı ya da potansiyel referansı) getirmek, kısa devre akımlarına ve aşırı voltajlara karşı korumak için topraklama direncinin mümkün olduğunca düşük empedanslı olması gerekir. Kurulum test cihazı, 0 … 2000 Ω ölçüm aralığı ve 0.01 … 1 Ω çözünürlüğü ile topraklama direncinin anlamlı bir ölçümü için tüm koşulları sunar.

Özellikler

- 3.5 inç renkli TFT LCD ekran

- Döngü empedansı L-N, L-PE ve N-PE

- Ayarlanabilir FI test akımı

- SD kart ve Bluetooth

- Çift ekran

- İyi / kötü FI testi

- Düşük Ohm (direnç) ölçümü

- 1000 V terminal voltaja kadar

Teknik Bilgiler

Yalıtım Testi
Terminal Voltajı	125 V (0 ... 10%)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.125 ... 4 MΩ	0.001 MΩ	± (2% + 10 dijit)

Test Akımı	Kısa Devre Akımı
1 mA @ 125 kΩ	<= 1 mA

Ölçüm Aralığı	Çözünürlük	Hassasiyet
4.001 ... 40 MΩ	0.01 MΩ	± (2% + 10 dijit)
40.01 ... 400 MΩ	0.1 MΩ	± (4% + 5 dijit)
400.1 ... 1000 MΩ	1 MΩ	± (5% + 5 dijit)

Terminal Voltajı	250 V (0 ... 10%)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.125 ... 4 MΩ	0.001 MΩ	± (2% + 10 dijit)

Test Akımı	Kısa Devre Akımı
1 mA @ 250 kΩ	<= 1 mA

Ölçüm Aralığı	Çözünürlük	Hassasiyet
4.001 ... 40 MΩ	0.01 MΩ	± (2% + 10 dijit)
40.01 ... 400 MΩ	0.1 MΩ	± (3% + 2 dijit)
400.1 ... 1000 MΩ	1 MΩ	± (3% + 2 dijit)

Terminal Voltajı	500 V (0 ... 10%)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.125 ... 4 MΩ	0.125 ... 4 MΩ	0.001 MΩ

Test Akımı	Kısa Devre Akımı
1 mA @ 500 kΩ	<= 1 mA

Ölçüm Aralığı	Çözünürlük	Hassasiyet
4.001 ... 40 MΩ	0.01 MΩ	± (2% + 10 dijit)
40.01 ... 400 MΩ	0.1 MΩ	± (3% + 2 dijit)
400.1 ... 1000 MΩ	1 MΩ	± (4% + 5 dijit)

Terminal Voltajı	1000 V (0 ... 10%)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.125 ... 4 MΩ	0.001 MΩ	± (3% + 10 dijit)

Test Akımı	Kısa Devre Akımı
1 mA @ 1 MΩ	<= 1 mA

Ölçüm Aralığı	Çözünürlük	Hassasiyet
4.001 ... 40 MΩ	0.01 MΩ	± (2% + 10 dijit)
40.01 ... 400 MΩ	0.1 MΩ	± (3% + 2 dijit)
400.1 ... 1000 MΩ	1 MΩ	± (4% + 5 dijit)

Düşük Ohm (Direnç) Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
2.000 Ω	0.001 Ω	± (1.5% + 30 dijit)
20.00 Ω	0.01 Ω	± (1.5% + 3 dijit)
200.0 Ω	0.1 Ω	± (1.5% + 3 dijit)
2000 Ω	1 Ω	± (1.5% + 5 dijit)

Maks. Açık Devre Voltajı	5.8 V
Aşırı Yük Koruması	250 Vrms

Süreklilik Testi
Ölçüm Aralığı	Çözünürlük
2000 Ω	0.01 Ω
Maks. Açık Devre Voltajı	5.8 V
Aşırı Yük Koruması	250 Vrms
Kısa Devre Akımı	>= 200 mA

Döngü Empedansı L-PE (Hi-Amp): Test Akımı 4.0 A
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.23 ... 9.99 Ω	0.01 Ω	± (5% + 6 dijit)
10.0 ... 99.9 Ω	0.1 Ω	± (5% + 6 dijit)
100 ... 999 Ω	1 Ω	± (5% + 6 dijit)

L-PE (Tetikleme olmadan): Tests Akımı 15 mA
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.23 ... 9.99 Ω	0.01 Ω	± (5% + 6 dijit)
10.0 ... 99.9 Ω	0.1 Ω	± (5% + 6 dijit)
100 ... 999 Ω	1 Ω	± (5% + 6 dijit)

L-N: Test Akımı 4.0 A
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.23 ... 9.99 Ω	0.01 Ω	± (4% + 4 dijit)
10.0 ... 99.9 Ω	0.1 Ω	± (4% + 4 dijit)
100 ... 999 Ω	1 Ω	± (4% + 4 dijit)

RCD Testi
RCD (In)	10 mA, 30 mA, 100 mA, 300 mA, 650 mA, 1 A
Faktör	x 1/2, x1, x2, x5
Tetikleme Süresi Hassasiyeti	± (1% + 1 ms)
Test Akımı Sinyal Formu	Sinüs (AC)
Tetikleme Özellikleri	G ve S
Tetikleme Zamanı	0° ya da 180°
Voltaj Aralığı	194 ... 260 V AC (50/60 Hz)
Akım Ölçümü Hassasiyeti	± (5 % + 2 dijit)

Voltaj Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
80 ... 500 V AC/DC	1 V	± (2 % + 2 dijit)

Frekans Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
45 ... 65 Hz	1 Hz	±2 Hz

Topraklama Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
0.00 ... 99.99 Ω	0.01 Ω	± (2% + 30 dijit)
100.0 ... 999.9 Ω	0.1 Ω	± (2% + 6 dijit)
1000 ... 2000 Ω	1 Ω	± (2% + 6 dijit)

Genel Teknik Özellikler
Güç Kaynağı	8 x 1.2 ... 1.5 V AA pil
Pil Ömrü	Yaklaşık 15 saat
Ölçüm Kategorisi	CAT III 600 V
Koruma Sınıfı	IP 65
Ekran	3.5 inç TFT (320 x 240 piksel)
Çevre Koşulları	0 ... 45 °C, 0...95% n.o, yoğuşmasız
Boyut	24.2 cm x 10.5 cm x 14.5 cm
Ağırlık	1.56 kg

Teslimat İçeriği

1 x Kurulum Test Cihazı PCE-ITE 50
1 x Test Uçları
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
