Makina Analiz Cihazı PCE-VM 5000

Sip.no.: PCE-VM 5000

EAN: 4250348712226

Ürün Bilgisi

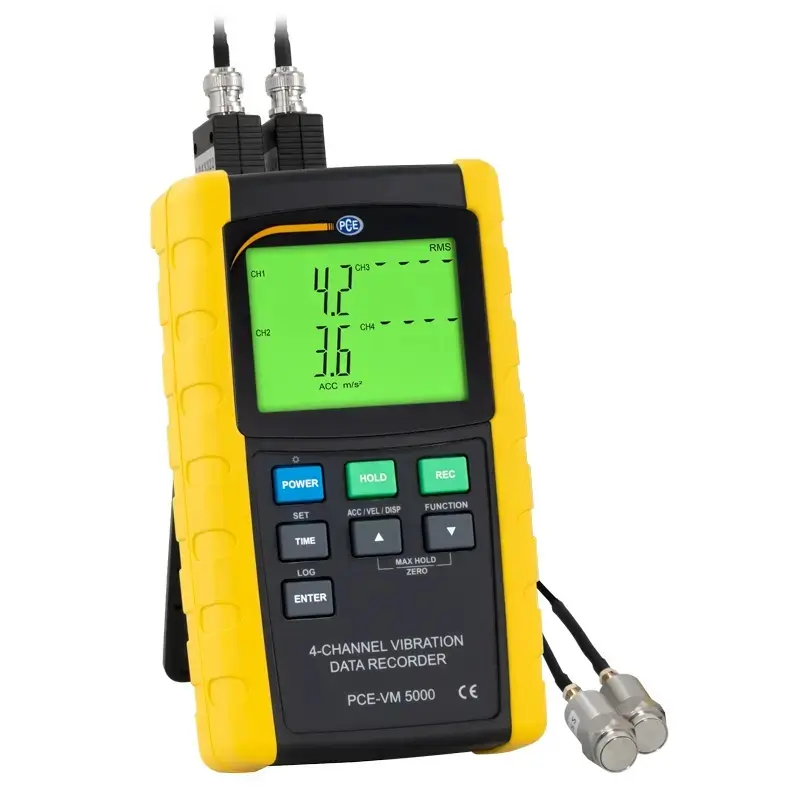

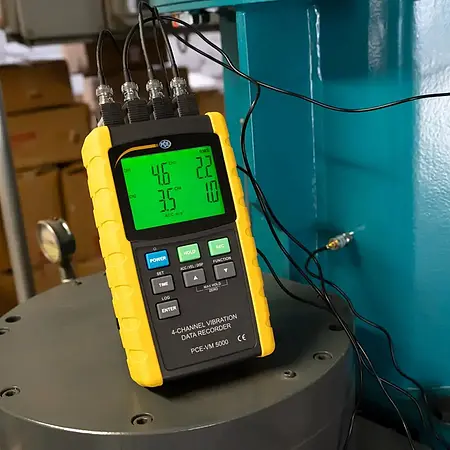

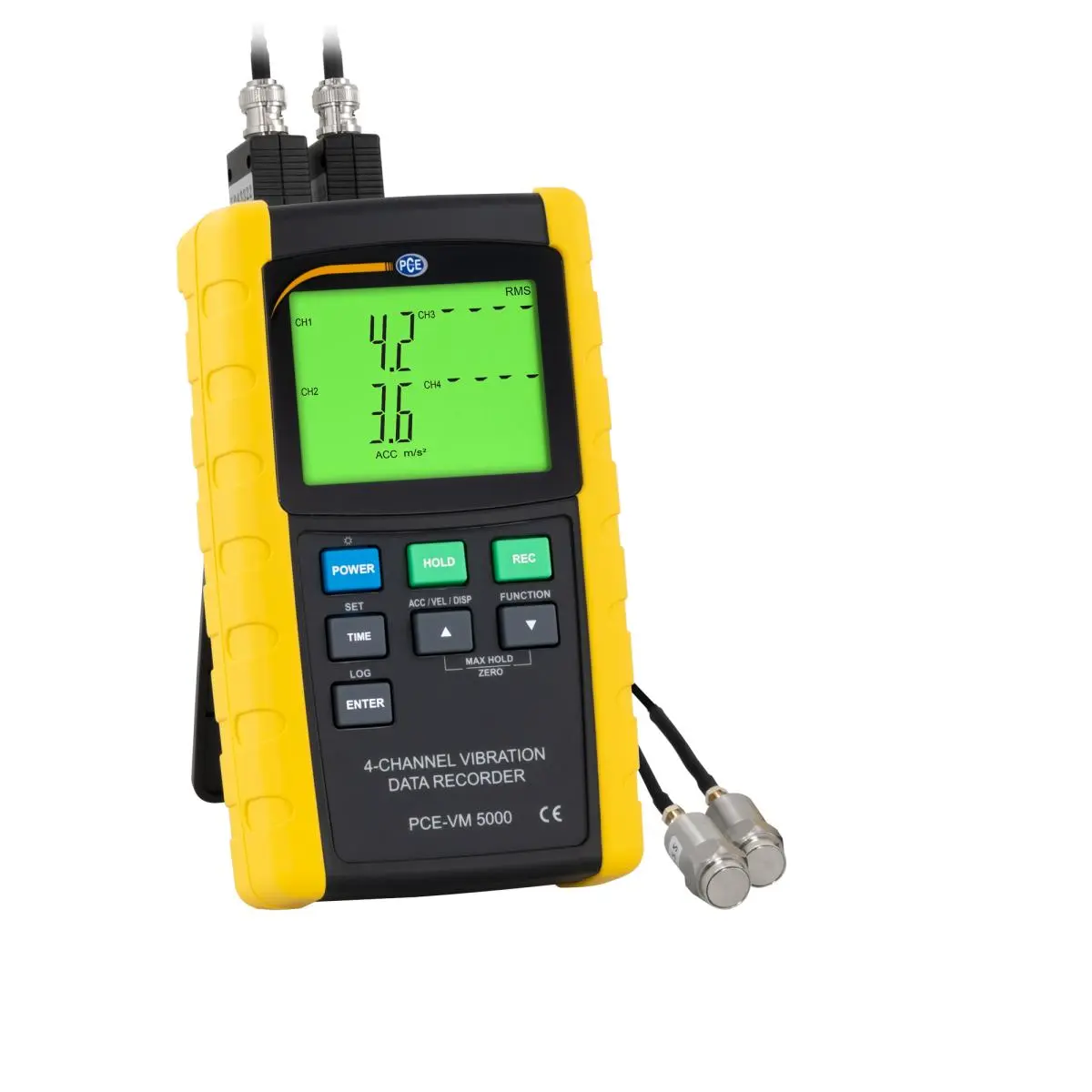

Makina Analiz Cihazı PCE-VM 5000
İvme, hız ve yer değiştirme ölçümü ve kaydı / Titreşim sensörleri aracılığıyla
eş zamanlı titreşim ölçümünün 4 kanalının gösterimi

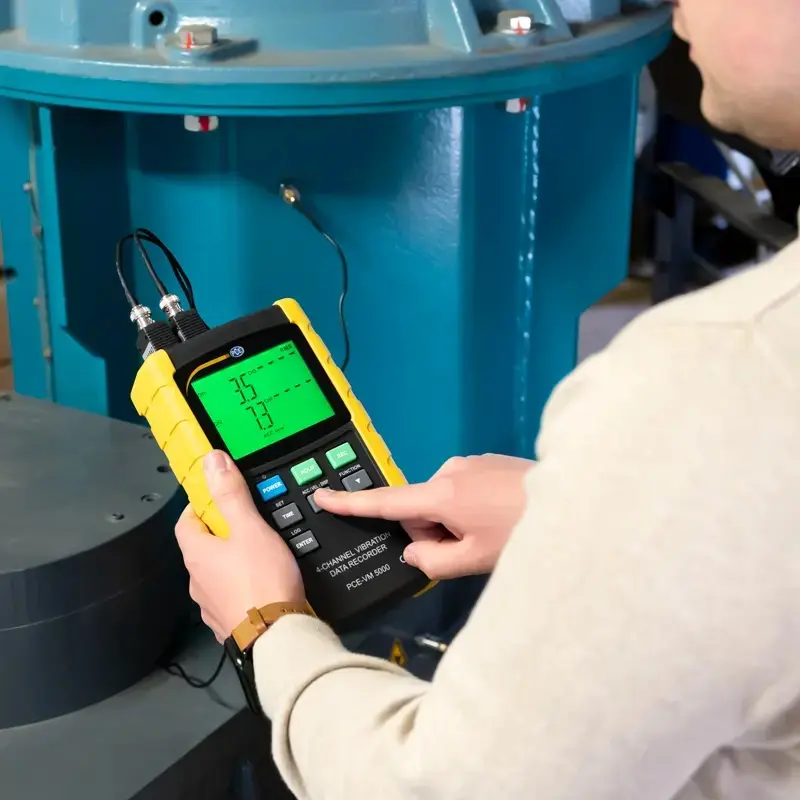

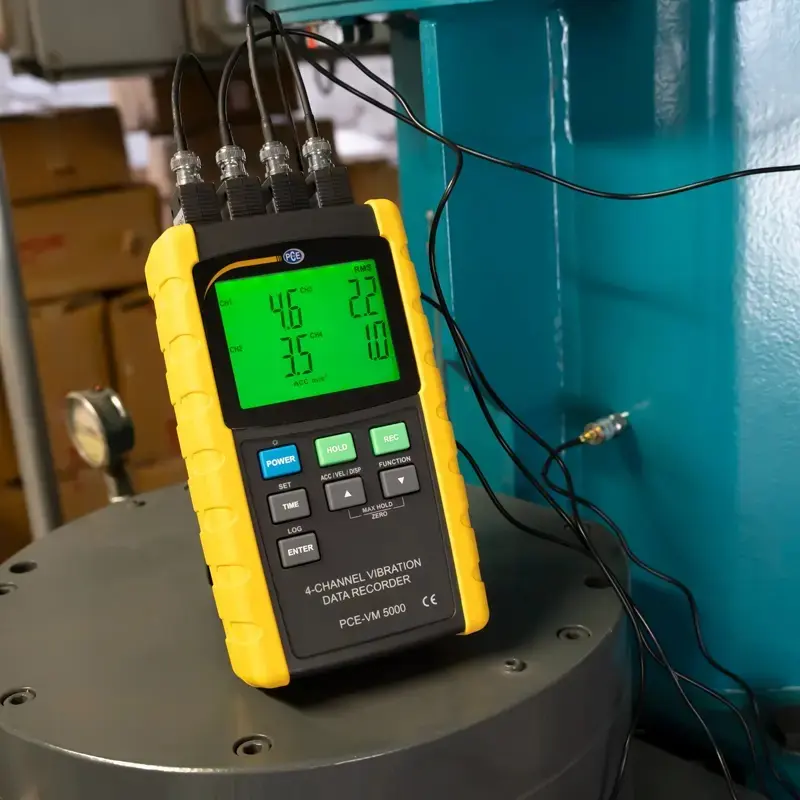

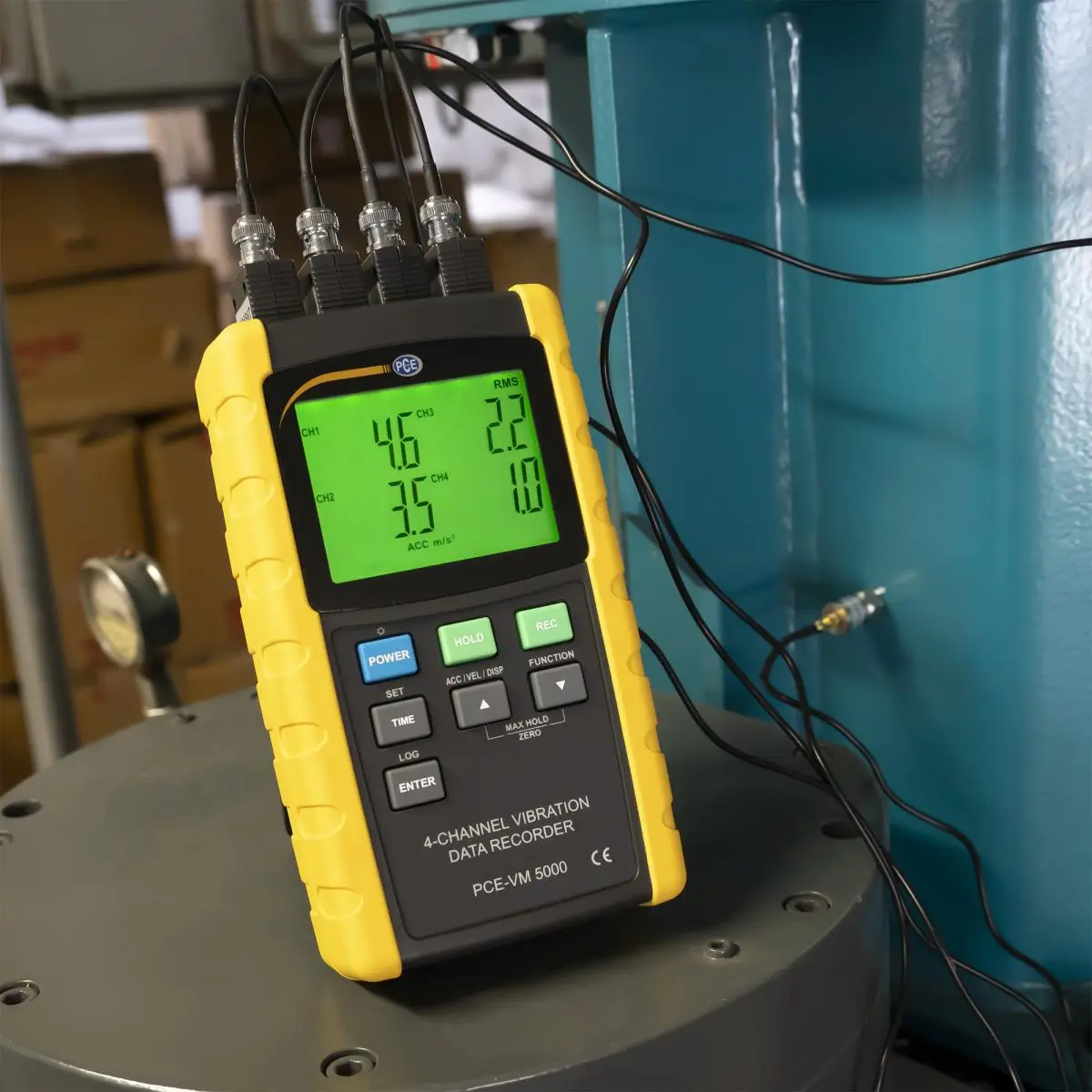

Makina analiz cihazı PCE-VM 5000, hassas titreşim ölçümü için tasarlanmıştır. Makina analiz cihazı, hassas ve karmaşık olmasına rağmen sağlam tasarımı uzun ömürlü çalışma imkanı sunar. Makina analiz cihazının geniş ve ışıklı LCD ekranında titreşim sensörleri aracılığıyla dört kanallı eş zamanlı titreşim ölçümü görüntülenir. Makina analiz cihazının frekans aralığı 10 … 1 kHz’dir.

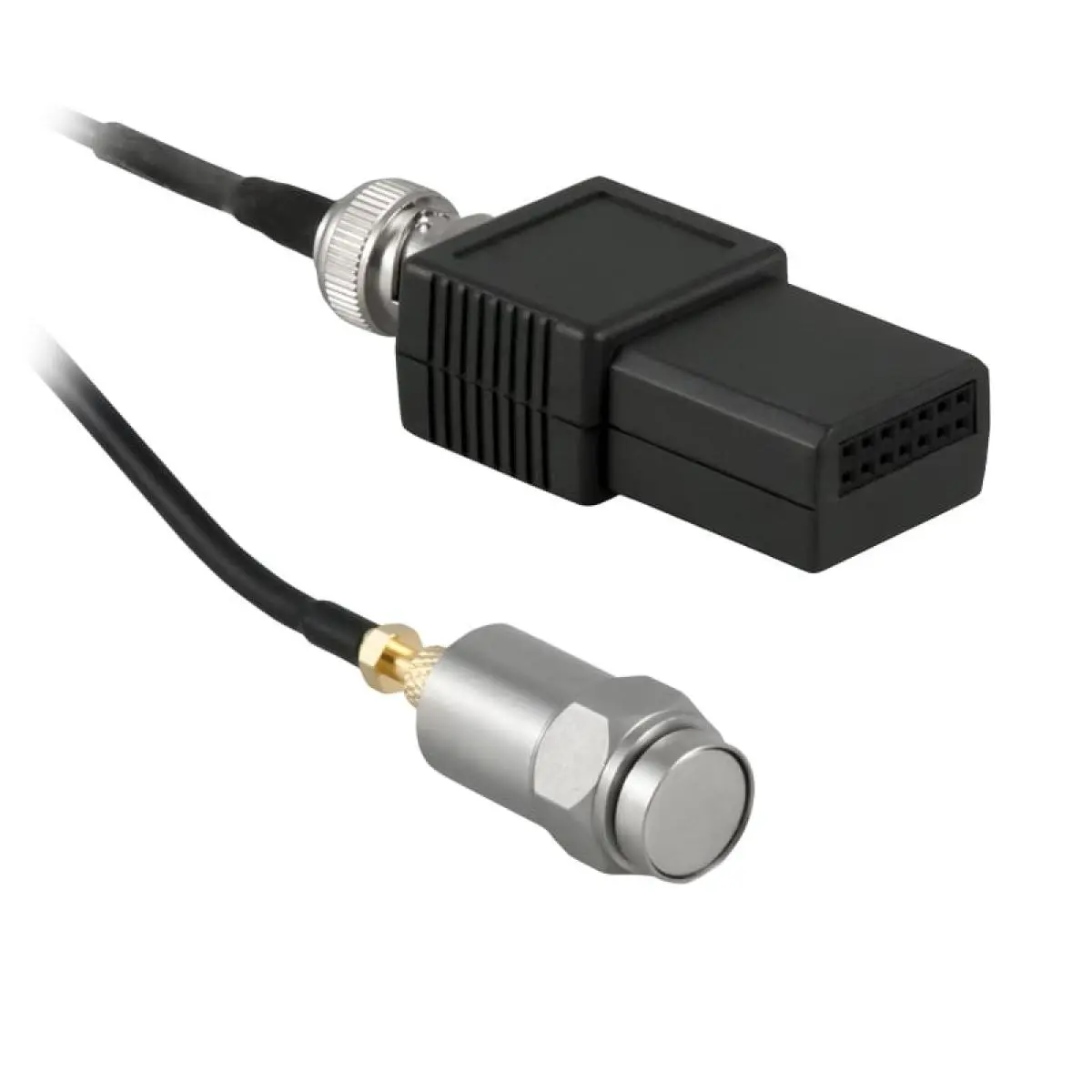

Titreşim sensörü kablosunun 1.2 metre uzunluğunda olması, makina analiz cihazı incelenen bileşenin farklı noktalarındaki titreşimleri kaydetmesini sağlar. Elde edilen ölçüm değerleri, doğrudan ekranda görüntülenebilir ya da SD kart ile bilgisayara aktarılarak daha sonra analiz edilebilir.

Özellikler

- Frekans aralığı: 10 Hz … 1 kHz

- İvme, hız ve yer değiştirme ölçümü

- Aynı anda 4 sensör bağlama imkanı

- SD kartta veri depolama

- Sağlam tasarım

- Hassas ölçüm

- Geniş, arka aydınlatmalı LCD ekran

- Bilgisayardaki veriler Excel’de değerlendirilebilir

Teknik Bilgiler

İvme
Ölçüm Birimi: m/s2	Ölçüm aralığı: 0.5 … 199. m/s2 Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: g	Ölçüm aralığı: 0.05 … 20.39 g Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: ft/s2	Ölçüm aralığı: 2 … 656 ft/s2 Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Kalibrasyon Noktası	50 m/s2 (160 Hz)

Hız
Ölçüm Birimi: mm/s	Ölçüm aralığı: 0.5 … 199.9 mm/s Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: cm/s	Ölçüm aralığı: 0.05 … 19.99 cm/s Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: inch/s	Ölçüm aralığı: 0.02 … 7.89 inch/s Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Kalibrasyon Noktası	50 mm/s (160 Hz)

Yer Değiştirme
Ölçüm Birimi: mm	Ölçüm aralığı: 1999 mm Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: inç	Ölçüm aralığı: 0.078 inç Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Kalibrasyon Noktası	0.141 mm (160 Hz)

Ekran	82 x 61 mm arka aydınlatmalı LCD ekran

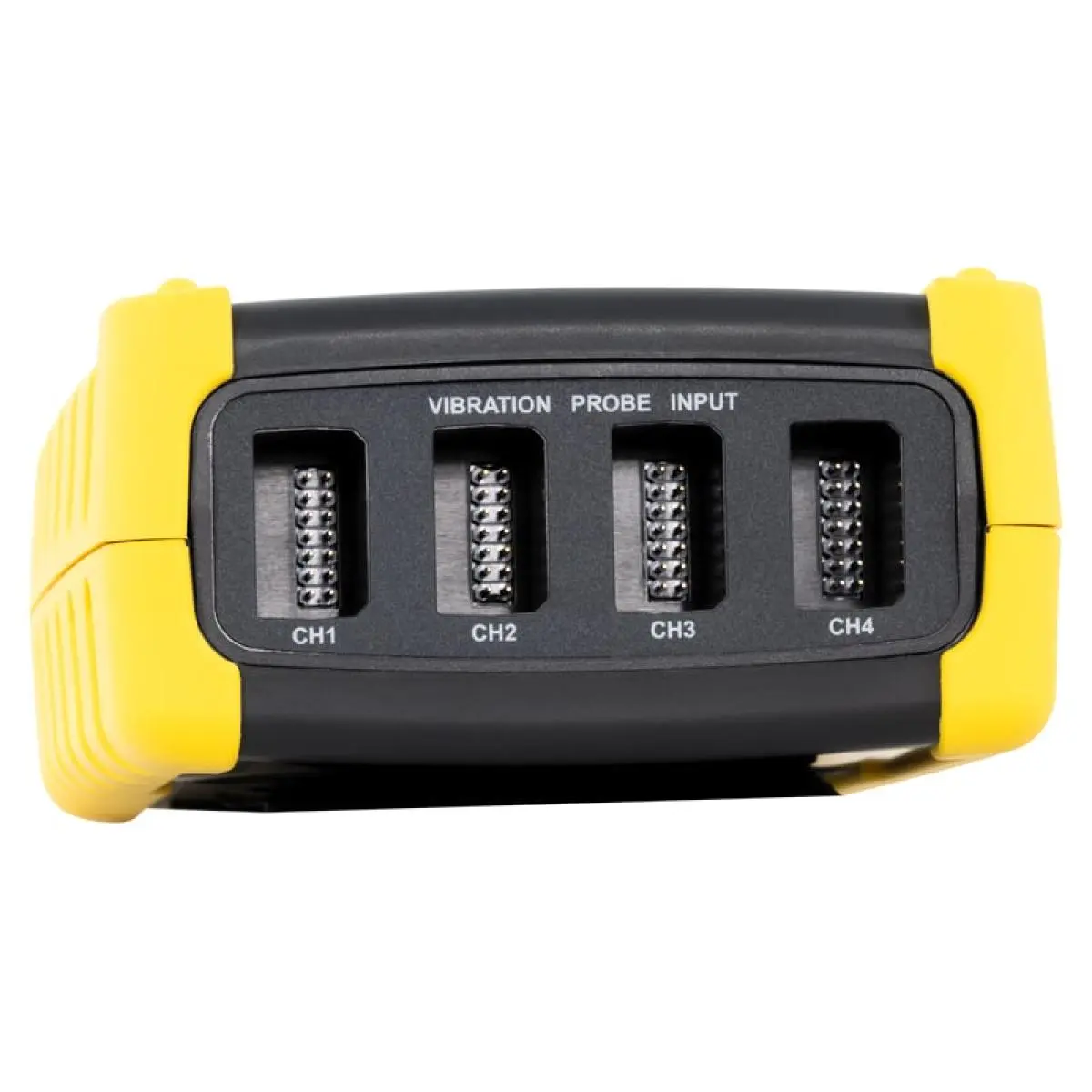

Kanal Sayısı	4 giriş kanalı
Ölçüm Türü	İvme, hız, yer değiştirme

Ölçüm Birimi	İvme: m/s², g, ft/s² Hız: mm/s, cm/s, inches/s Yer değiştirme: mm, inches

Frekans Aralığı	10 Hz … 1 kHz
Peak Hold (Tepe Değeri Tutma)	İvme, hız: maks. peak değerini ölçer / günceller Yer değiştirme: p-p değerini ölçer / günceller
Maks. Hold	İvme, hız: maks. peak değerini ölçer / günceller Yer değiştirme: p-p değerini ölçer / günceller
Maks. Hold/Reset	Tuşa basarak etkinleştirme
Zero Fonksiyonu	Hız (RMS) ölçümü için tuşa basarak etkinleştirme

Veri Kaydedici Örnekleme Hızı	Otomatik: 1 … 360 saniye Manuel: tuşa basarak

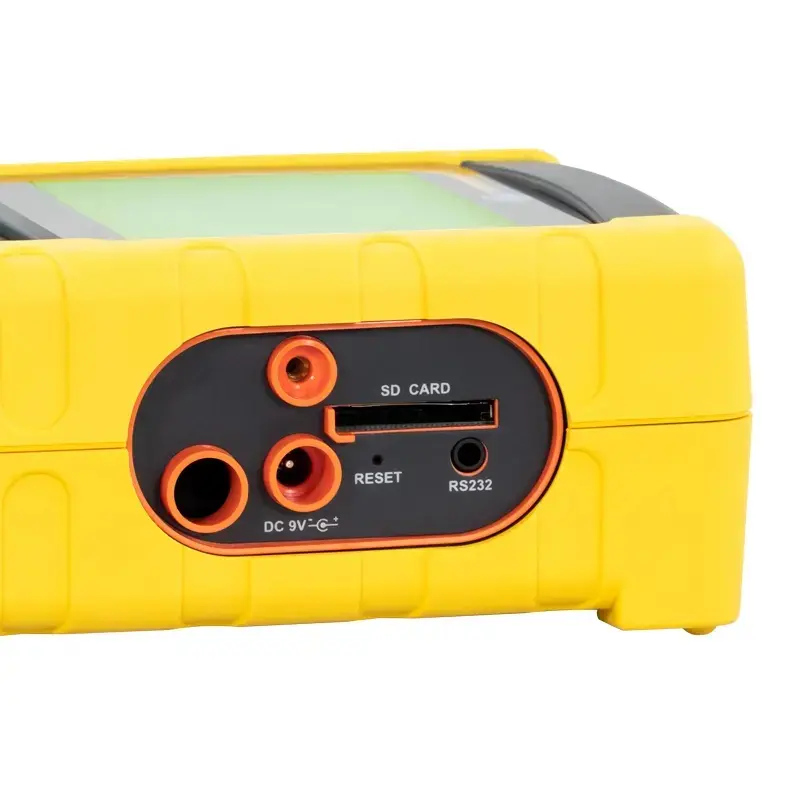

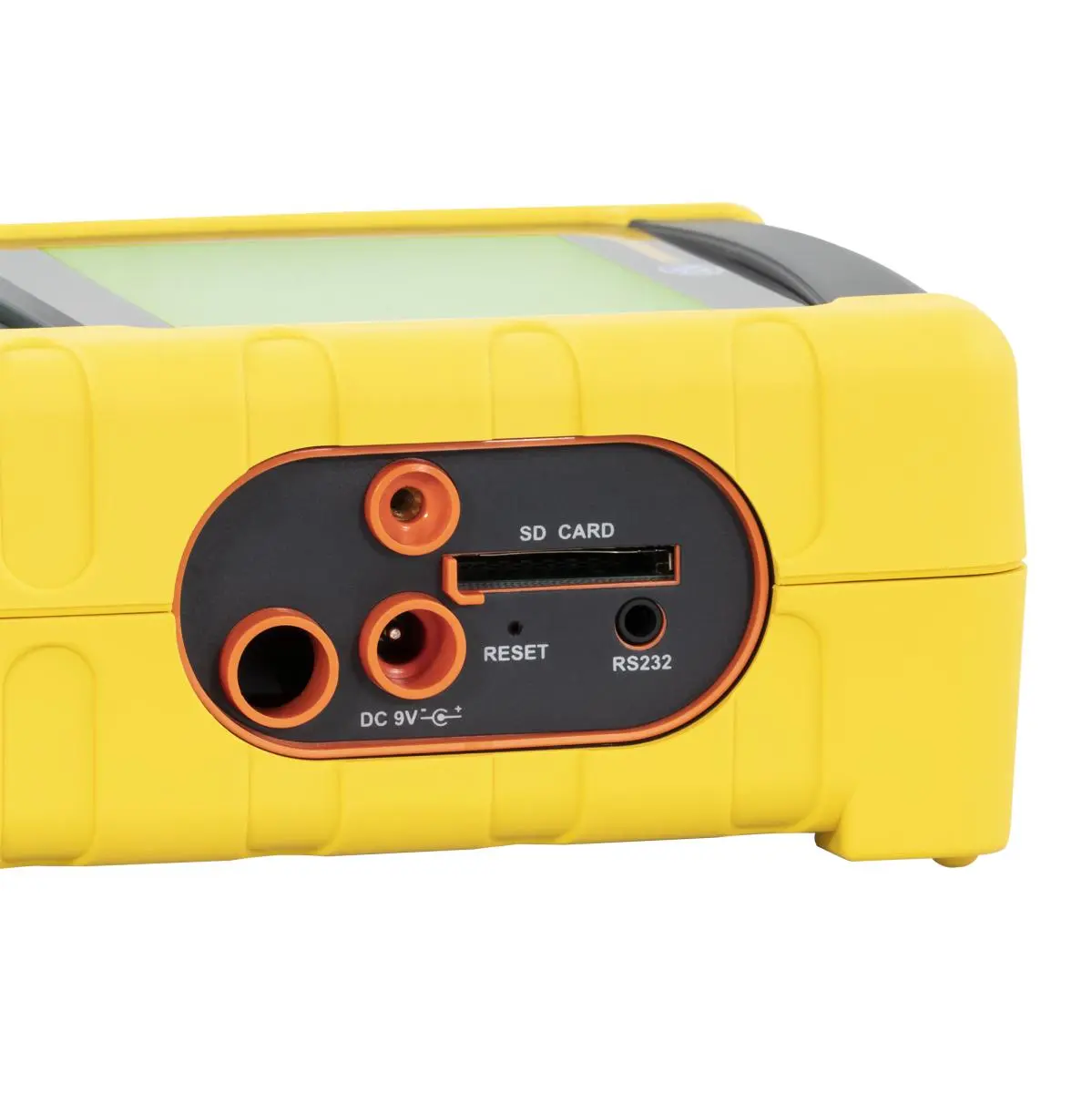

Hafıza Kartı	SD hafıza kartı (1 … 16 GB)
Data Hold Fonksiyonu	Görüntülenen ölçüm değerini kaydeder.
Ses Çıkış Noktası	Mini stereo jak soketi, Maks. gerilim: 2 V Çıkış direnci: 100 Ohm

Çevre Koşulları	0 ... 50 °C, maks. %85 n.o.
Güç Kaynağı	8 x 1.5 V AA pil ya da 9 V güç adaptörü
Güç Tüketimi	NiMH pil 3 x 2700 mAh

Çalışma / Şarj Süresi	Arka aydınlatma kapalı ve datalogger açıkken: yaklaşık 35 mA dc
Boyut	Cihaz: 203 x 76 x 38 mm Sensör: 16 x 37 mm (çap) Kablo uzunluğu: 1.2 metre
Ağırlık	Cihaz: 515 g Kablolu ve manyetik tabanlı sensör: 99 g

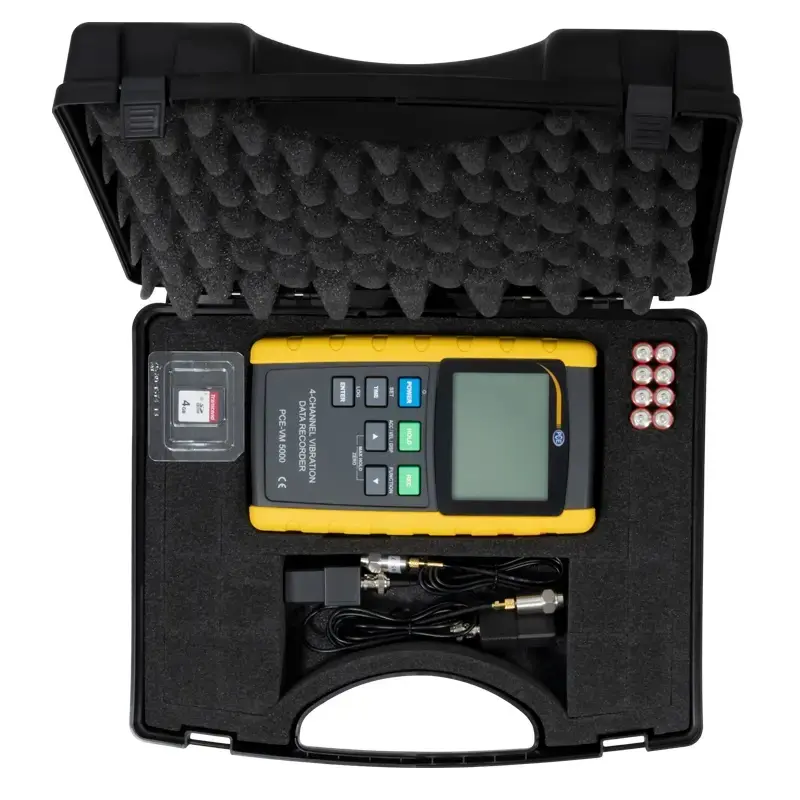

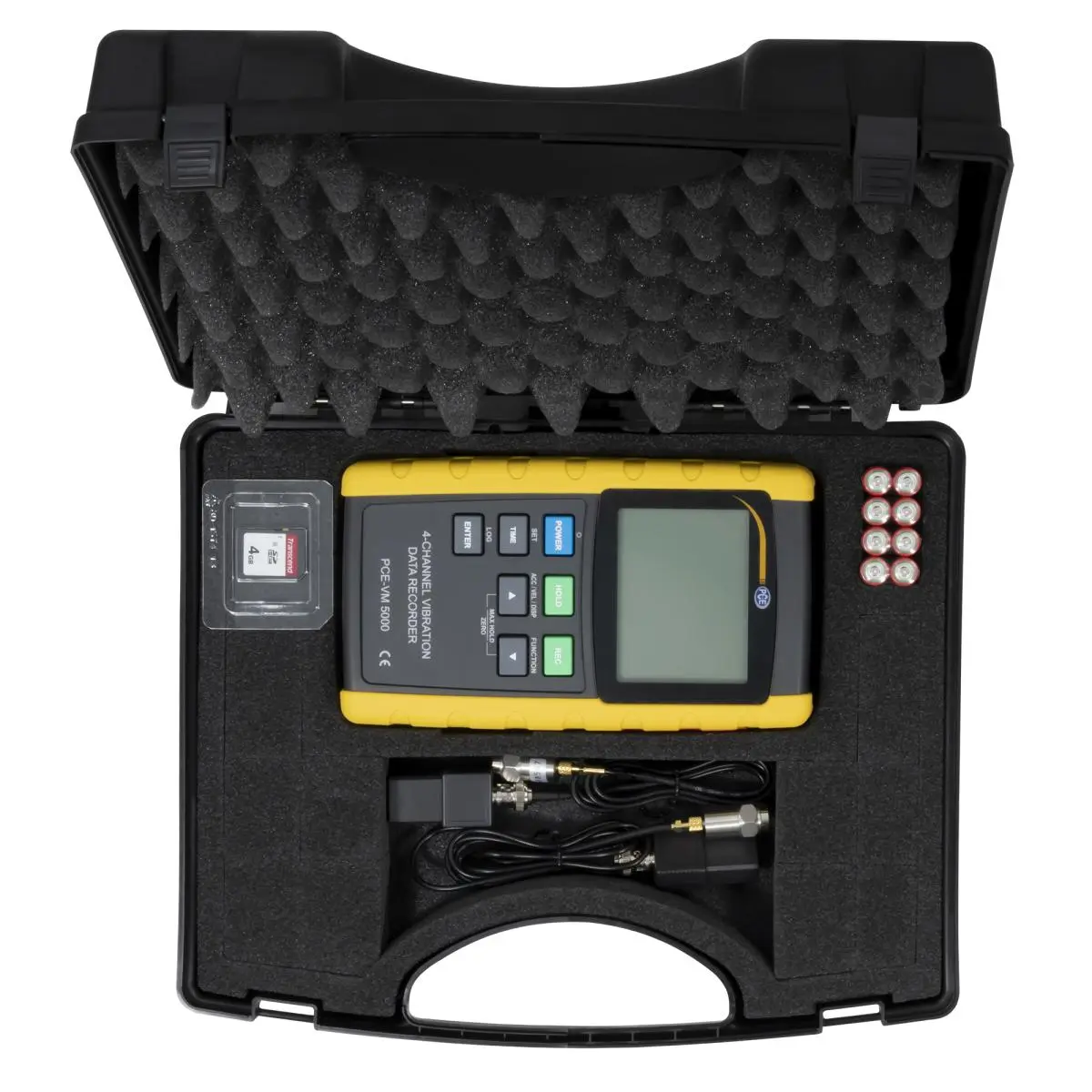

Teslimat İçeriği

1 x Makina Analiz Cihazı PCE-VM 5000,
2 x Kablolu ve Manyetik Tabanlı Sensör (1.2 metre),
8 x 1.5 V AA Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
