Malzeme Test Standı PCE-MTS500-DFG 5K X FD 300 KIT

Sip.no.: PCE-MTS500-DFG 5K X FD 300 KIT
EAN: 4250348737724
155.916,00 TL
187.099,20 TL
Fiyat artı kargo* ücreti
:
4250348737724
PCE-MTS500-DFG 5K X FD 300 KIT
Teslimat süresi: 2 hafta

Ürün Bilgisi

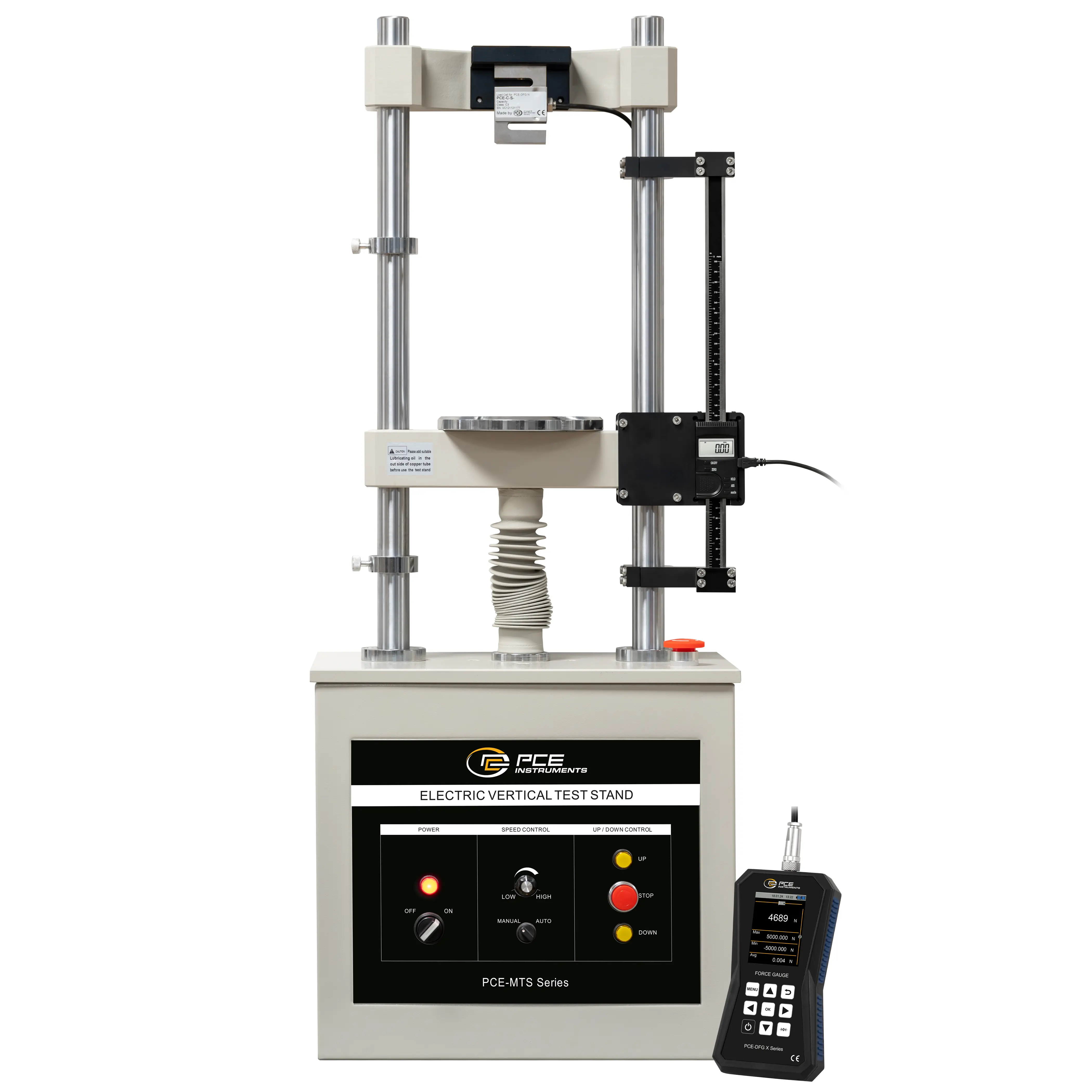

Kuvvet-Mesafe Ölçümü için Motorlu Test Standı PCE-MTS500

Motorlu test standı 5000 N'a kadar - kuvvet ölçer dahil, kuvvet ölçer dahil, dahili ve harici yük hücreli PCE serisindeki tüm kuvvet ölçerler, uyarlanabilir, geniş strok, ayarlanabilir ilerleme hızı

Motorlu Kuvvet-Mesafe Test Standı, PCE-DFG serisinden kuvvet ölçerlerimizle çok çeşitli modelleri ile birleştirilebilip çalıştırılabilir. Motorlu Test Standı, neredeyse tüm sıkıştırma ve çekme kuvveti uygulamalarınızı tekrarlanabilir doğrulukla gerçekleştirmenizi sağlar. Motorlu Test Standının kullanımı, operatöre test standı ve numune arasında en hassas eşitliği sunar.

Motorlu Test Standının maksimum kuvvet aralığı 500 kg'dır. Motorlu Test Standının kullanımı bir güç bağlantısı gerektirir. Hareket hızı 30 mm/dak ile 230 mm/dak arasında ayarlanabilir. PCE-DFG serisinden kuvvet ölçerlerimizle çok çeşitli varyantlarda birleştirilebilir ve çalıştırılabilir. Kuvvet-Mesafe ölçüm standı PCE-FM serisi, PCE-DFG serisi ve PCE-PTR 200 model cihaz serileri ile uyumludur.

İnsan vücudunun kuvvet ölçümü açısından sınırlarına ulaştığı her yerde, Motorlu Test Standı devreye girer. Motorlu Test Standının kullanıcısı bir tehlike analizi yapmakla yükümlüdür. Bu, uygulama türünün ve numunelerin kullanıcı için bir risk oluşturduğunu gösteriyorsa, özellikle elektrik motorları tarafından çalıştırılan test çerçeveleri durumunda bir güvenlik tertibatı gerekebilir.

Çekme Gerilim Ölçer PCE-DFG 5K X
harici ölçüm hücresi ve bir PC'ye bağlantı için USB arayüzü ile

Kuvvet Ölçüm Cihazı hem çekme hem de basma kuvvetlerini çok yüksek çözünürlükle ölçer. Çekme kuvveti ve basınç kuvveti genellikle test laboratuvarında, örneğin çekme noktasını, yırtılma kuvvetini, bir tuşu veya anahtarı çalıştırmak için gereken kuvvet belirlenir.  Kuvvet Ölçüm Cihazı harici bir ölçüm hücresi ile birlikte verilmektedir. Modele bağlı olarak Kuvvet Ölçüm Cihazı 10000 N'a kadar ölçüm yapabilir. 1000N, 2500N ve 5000N için modeller de mevcuttur. Ölçüm hücrelerine M10 veya M12 dişli çeşitli halkalar veya kancalar adapte edilebilir. Bununla birlikte, ölçüm hücresine bu dişe sahip kendi ekipmanlarınızı da monte edebilirsiniz.

Kuvvet Ölçüm Cihazı bir USB arayüzü ile donatılmıştır. Bu arayüz, ölçüm verilerinin PC yazılımında okunmasını sağlar. Bu, ölçüm protokollerinin oluşturulmasını, kaydedilmesini ve dışa aktarılmasını mümkün kılar. Kuvvet Ölçüm Cihazı, ölçülen değerleri hem sayısal hem de grafiksel olarak gösteren bir LCD ekrana sahiptir. Ayrıca, dinamometre IP54 korumalıdır ve bu sayede zorlu endüstriyel ortamlarda da kullanılabilir. Çekme ve sıkıştırma testleri, kötü hava koşullarında açık havada da sorunsuz bir şekilde gerçekleştirilebilir.

Kuvvet Ölçüm Cihazına adapte edilebilen çeşitli kuvvet test stantları mevcuttur. Dahili ölçüm değeri hafızası ve teslimat kapsamına dahil olan kancalar, uzatmalar ve uçlar bu Kuvvet Ölçüm Cihazının performansını tamamlayan öğelerdir.

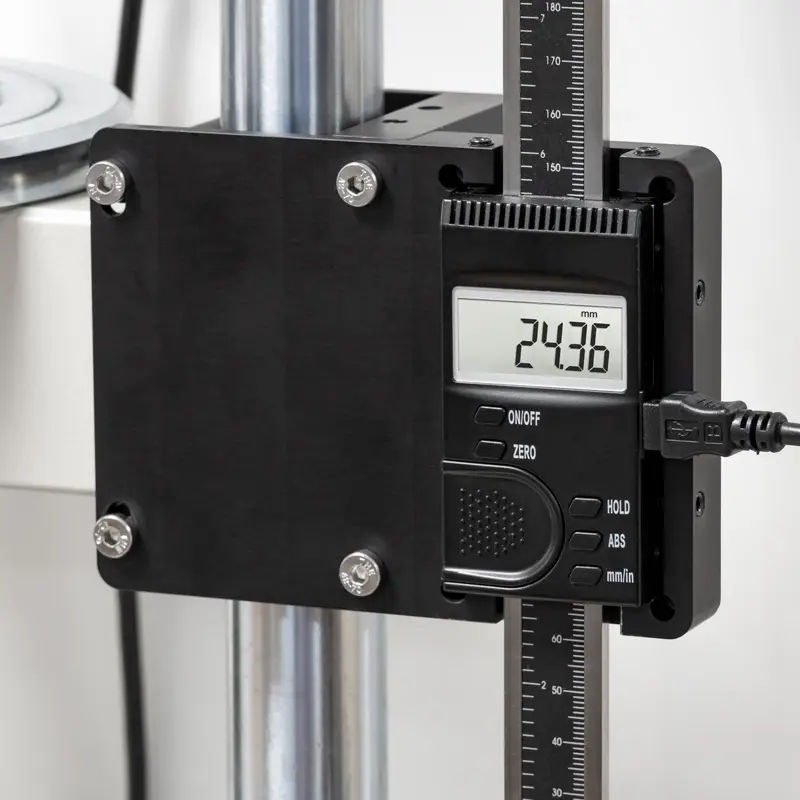

PCE-DFG FD 300 Kuvvet-Mesafe Adaptörü / Yazılım dahil

PCE-DFG FD 300, PCE-MTS 500 Malzeme Test Standının kullanışlı bir eklentisidir. Bu eklenti, kuvvet-mesafe diyagramlarının ve eğrilerinin oluşturulmasını sağlar. Teslimat kapsamına dahil olan yazılım, kullanıcıya diyagramları ve grafikleri değerlendirmek için optimize edilmiş bir arayüz sunar. Bu, 5000 N'a (500 kg) kadar kuvvetlerle malzeme testlerinin gerçekleştirilmesine imkan tanır.

Özellikler

- Ayarlanabilir hareket hızı
- Sağlam çelik tasarım
- Ayarlanabilir hareket mesafesi
- Geniş kuvvet ölçüm aralığı
- Şebeke bağlantısı
- Tüm PCE cihazları ile uyumlu
- Manuel veya otomatik hareket
- USB arayüzü
- Grafik ekran
- Hızlı yanıt süresi
- PC yazılımı
- 30 milyon ölçüm noktası için 32 GB hafıza
- Değiştirilmesi kolay ölçüm hücreleri

Teknik Bilgiler

Malzeme Test Standı PCE-MTS500
Kuvvet aralığımaks. 5000 N
Hareket mesafesimaks. 300 mm
Hareket hızı30 mm/dk ... 230 mm/dk
Test masası
Ø 160 mm
Numune genişliği
maks. 200 mm
Kılavuz sütunlarØ 32 mm
Boyutlar1020 x 400 x 250 mm
AğırlıkYaklaşık 60 kg

Kuvvet Ölçer PCE-DFG 5K X
Ölçüm aralığı0 ... 5000 N / 500 kg
Çözünürlük1 N
Hassasiyet± % 0,05 F.S.
Ölçüm birimleriN, kg, lb, KPa
Ekran2,8" TFT grafik ekran
Alarm moduİçeride, Dışarıda, Çatlak, Kapat
Örnekleme hızı1 ... 7.200 Hz
Hafıza30 milyon ölçüm noktası için 32 GB bellek
Güç kaynağıUSB 5 V DC, 500 mA
ÇıkışlarArayüz: USB
Koruma sınıfıIP 54
Çalışma ve depolama koşulları-20 ... 65 °C , % 10 ... 95 n.o
Ölçüm hücresi montaj dişi2500 ... 10000 N
1000 N’ye kadarM10
2500 ... 10000 NM12
Boyutlar165 x 85 x 32 mm
Ağırlık255 g

Uzunluk Ölçüm Ünitesi PCE-DFG FD 300
Ölçüm aralığı-150 … 150 mm
Çözünürlük0,01 mm
Hassasiyet±0,03 mm
Çalışma koşullarıSıcaklık: 0 ... +50 °C
Depolama koşulları

Sıcaklık: -20 ... +65 °C
Nem: % 10 ... 95 n.o., yoğuşmasız

Ağırlık360 g
Güç kaynağı3VCR 2032
Boyutlar394x40x10 mm (Y x G x D)

Teslimat İçeriği

1 x Motorlu Test Standı PCE-MTS500-DFG 5K X FD 300 KIT
1 x Kuvvet Ölçüm Cihazı PCE-DFG 5K X
1 x Uzunluk Ölçüm Ünitesi
1 x Braket (11 bileşenden oluşur)
1 x Montaj Kiti (24 vida ve 2 başlı vidadan oluşur)
1 x Ölçüm Sistemi
1 x Veri Kablosu
1 x PCE-DFG FD Yazılımı İçeren USB Bellek (uzunluk ölçüm cihazı)
1 x Yük Hücresi
2 x Delikli Cıvata
1 x USB Kablosu
1 x PC Yazılımı
2 x Kullanım Kılavuzu
