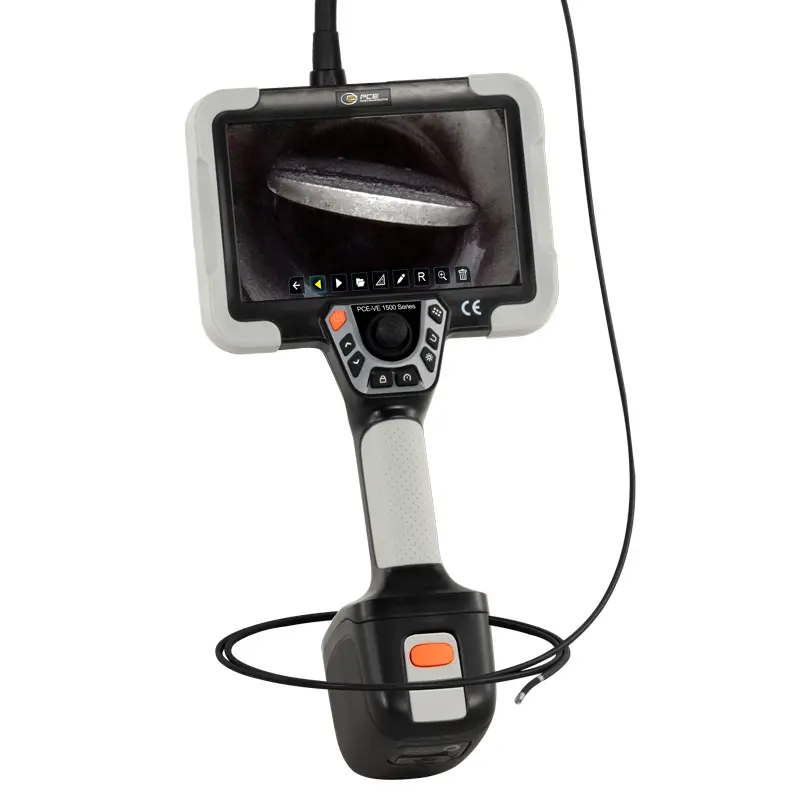

Endüstriyel / Endoskop Kamera PCE-VE 1500-38200
Motorların, şanzımanların ve teknik tesisatların görsel denetimi / Ön kameralı /
Yaklaşık 1.88 metre uzunluğunda ve 3.8 mm çapında kamera kablosu / Motorlu 4 yönlü kamera başlığı / IP67

Yüksek kaliteli 1 megapiksel kamera ve 3.8 mm ince kamera hortumuna sahip 4 yönlü endüstriyel / endoskop kamera

Endoskop kamera PCE-VE 1500-38200, teknik bileşenlerin incelenmesi için geliştirilmiştir. Endoskop kameranın sadece 3.8 milimetre kalınlığındaki endoskop kablosu ile motorların, dişlilerin, fanların, valflerin ve diğer bileşenlerin mevcut durumu içeriden de görüntülenebilir ve değerlendirilebilir. Yüksek çözünürlüklü dijital kamera ön kısma yerleştirilmiştir ve 120 derecelik çok geniş bir görüş açısına sahiptir. Kameranın etrafına görüş alanının farklı parlaklık seviyelerinde aydınlatılabildiği altı LED yerleştirilmiştir.

Esnek kamera hortumu, kameranın yerleştirildiği uçtan bağlantı alanındaki kalın bölüme kadar yaklaşık 1.88 metre uzunluğundadır ve bu uzunluk boyunca çap sadece 3.88 mm’dir. Bu özellikleri sayesinde endoskop kamera, çok küçük açıklıklarda bile kullanılabilir. Endoskop kablosu incelenecek alana yönlendirildikten sonra kameranın konumu itme, çekme ve döndürme yoluyla ayarlanabilir. Buna ek olarak, mevcut konum hareket etmek için yeterli alan sağlıyorsa ayrı olarak hareket ettirilebilen kamera başlığı joystick kullanılarak her yöne bükülebilir. Endoskop kamera yardımıyla bileşenlerin içindeki pek çok ayrıntı tahribatsız bir şekilde incelenebilir. Kontrol edilebilir esnek kamera başlığı 46 milimetre uzunluğundadır. Kamera başlığı 90 derece büküldüğünde yaklaşık 35 milimetrelik bir bükülme yarıçapına sahiptir.

1 megapiksel kameralı endoskop kamera ile görüntü görüntüleme formatı 1280 x 720 piksel ya da 640 x 480 piksel olarak ayarlanabilir. 640 x 480 piksellik ekranın kullanılması halinde görüntünün yan kenarları görüntülenen menü sembolleriyle kaplanmaz. Endoskop kamera ile kaydedilen görüntülerin görüntü kalitesi, 480, 720 ve 1080 piksel görüntü yüksekliği arasında seçilebilir. Görüntüleme ve görüntü depolama için farklı formatlar seçildiğinde format farklılığından dolayı görüntünün üst ve alt ya da sağ ve sol kısımları çıkarıldığı için görüntü bölümleri farklılaşabilir. Öte yandan, dondurma (freeze) fonksiyonu kullanılarak kaydedilen görüntülerde ekran için ayarlanan format benimsenir.

Seride yer alan çeşitli endoskop kamera modelleri, yalnızca kameraların çözünürlükleri ve görüş yönleri ile endoskop kablolarının çapları ve uzunlukları bakımından farklılık gösterir. Endoskop kamera, iki kilogramın biraz üzerindeki ağırlığı ile kısa işlemler sırasında tek elle tutulabilir. Endoskop kamera, omuz askısı ile taşınabileceği gibi bir tripoda takılabilir ya da inceleme alanının yanına yerleştirilebilir ya da asılabilir.

Yakınlaştırma: Ekranda görüntülenen görüntüler dijital olarak birkaç kat büyütülebilir. Bunu yapmak için görüntüye iki kez dokunun ya da parmağınızla çekin. Görüntüyü parmakla hareket ettirerek sadece büyütülmüş bölüm değil yakınlaştırılmış görüntünün tamamı doğrudan endoskop kamera üzerinde kontrol edilebilir.

Resim içinde resim: İncelenen nesnenin mevcut görüntüsü, resim içinde resim fonksiyonu kullanılarak endoskop kamerada kayıtlı bir görüntüyle hemen karşılaştırılabilir. Kaydedilen görüntü varsayılan olarak büyük görünür ve sağ üstteki daha küçük canlı görüntünün üzerine bindirilir. Her iki görüntü de birbirinden çekilerek yakınlaştırılabilir. Küçük görüntüye iki kez dokunulduğunda bu, tam ekran görüntüye dönüşür ve önceden büyük olan görüntü küçük olarak görüntülenir.

Izgara: Izgaranın gösterilmesi, küçük görüntü kesitlerinin hedeflenen karşılaştırmalarına olanak tanır. Izgara, endoskop kameradaki mevcut görüntüyü eşit uzunluk ve genişlikte 29 dikdörtgene böler. Izgara etkinleştirildiğinde bu kaydedilen görüntülere de uygulanır.

Filigran: Görüntüler için ızgara ve tarih-saat damgası haricinde kullanıcıya özel etiketler de endoskop kameradaki filigran menüsü aracılığıyla etkinleştirilebilir. Tarih-saat damgası, görüntünün alt kenarının ortasında küçük kırmızı harflerle görünür. Kullanıcıya özel resim damgaları için metin rengi, metin boyutu ve metin konumu ayarlanabilir. Bu damgalar, incelenen nesnenin tanımlamalarını kaydedilen her görüntüye aktarmak için kullanılabileceği gibi kaydedilen görüntülere yorum eklemek için de kullanılabilir.

Dondurulan görüntüleri işaretleme: Dokunmatik ekrandaki kilit simgesine dokunarak görüntüyü “dondurduktan” sonra endoskop kamerada ilgili düzenleme menüsü etkinleştirilir. Kalem simgesi etkin olduğunda parmakla ya da bir kalemle görüntü üzerine basit işaretler çizilebilir. Seçilen görüntü daha sonra geçerli ad altında ya da ek bir görüntü olarak kaydedilebilir.

Rapor fonksiyonu: Rapor fonksiyonu ile endoskop kamera üzerinde DIN A4 formatında PDF olarak rapor oluşturulabilir. Kaydedilen görüntülerden en fazla yirmi tanesi bu raporlara eklenebilir ve başlıklandırılabilir.
