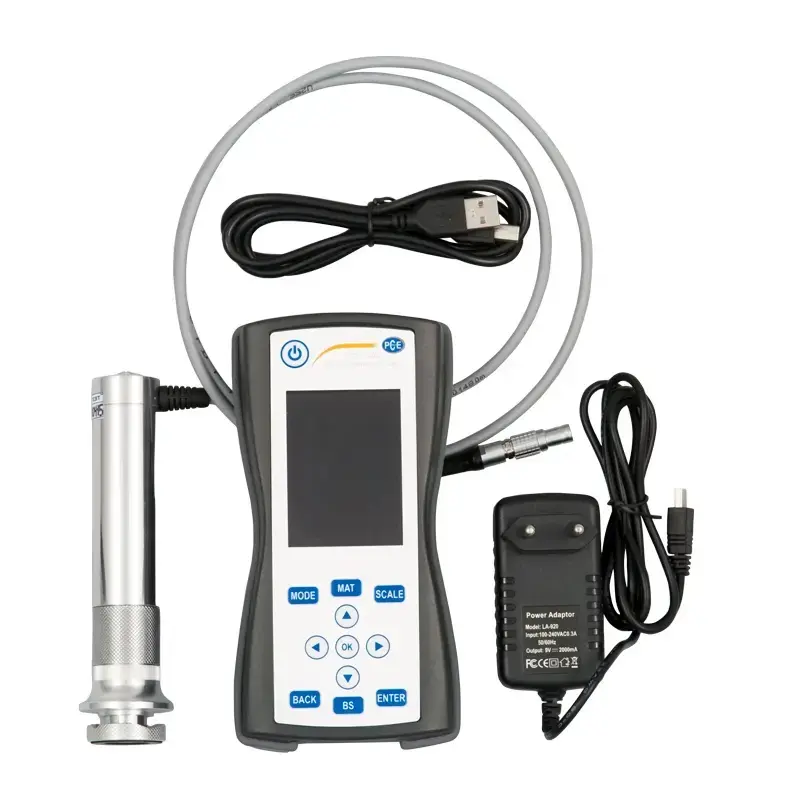

NDT Cihazı PCE-3500-10
Tahribatsız sertlik ölçümü / Büyük, renkli LCD ekran / Yazılım / HV, HRC, HRB, HB ve MPa
sertlik ölçekleri / Hafıza fonksiyonu / Problar değiştirilebilir / 136° Vickers elmas

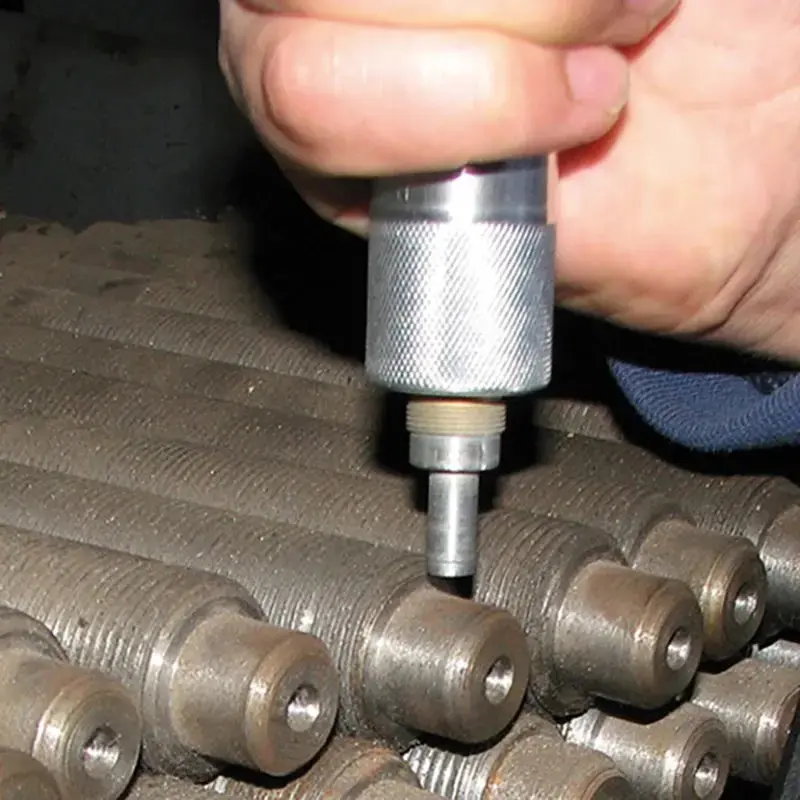

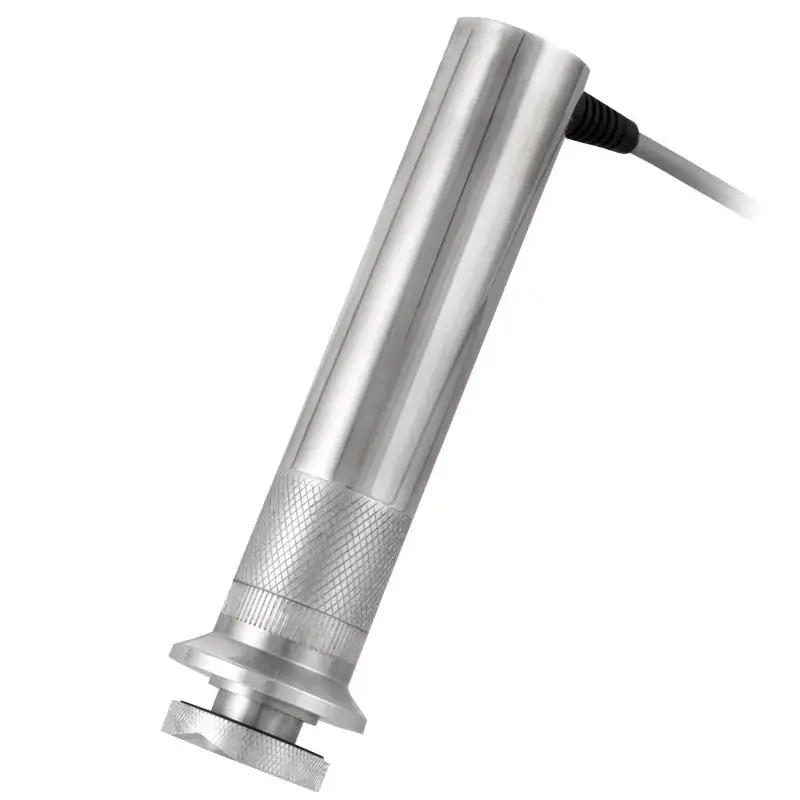

NDT cihazı PCE-3500-10, metal bileşenlerin tahribatsız sertlik ölçümü için tasarlanmıştır. NDT cihazı, Ultrasonik Temas Empedansı (UCI) yöntemine göre çalışır. UCI işlemi sırasında probun Vickers elması rezonans ile tetiklenir. Proba basıldığında, titreşim frekansı yüzeyin sertliğine, malzemenin ve temas yüzeyinin elastisite modülüne bağlı olarak azaltılır. Yüzeyin sertliği, malzeme özellikleri ve frekans kayması dikkate alınarak belirlenebilir.

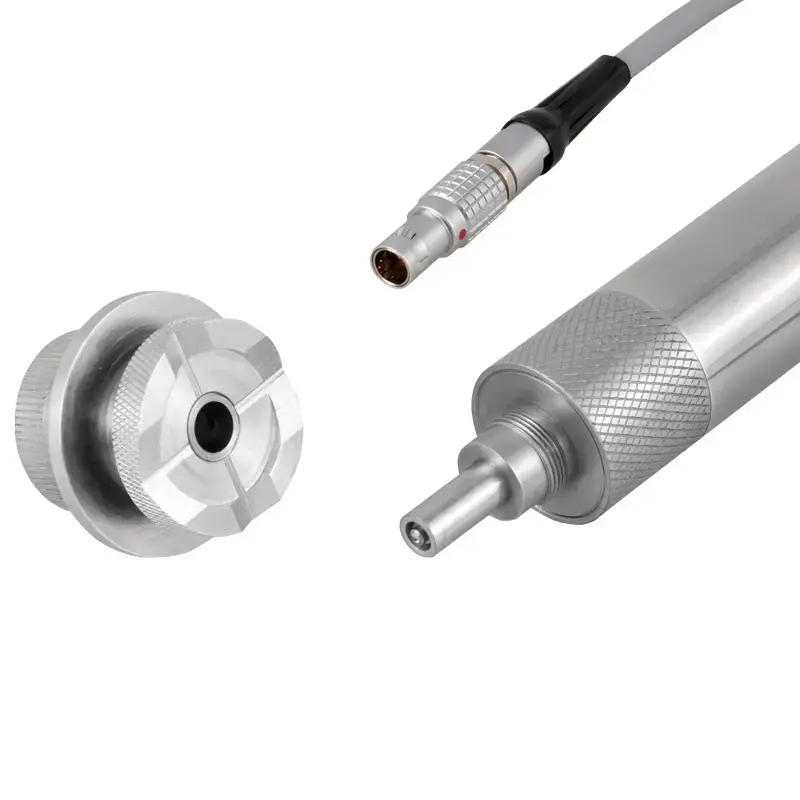

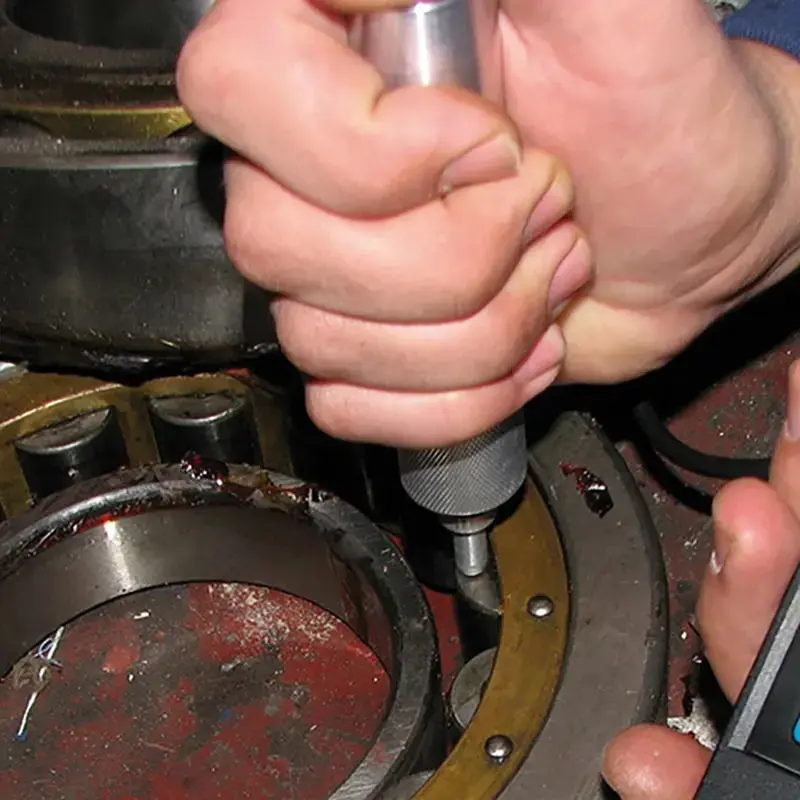

Yüzeye mikroskobik olarak hafif bir kuvvet olsa da NDT cihazı tahribatsız çalışır. NDT cihazı, Vickers elmasının düşük penetrasyon derinliği nedeniyle nitrürleme ya da indüksiyon sertleştirme gibi kenar tabakası sertleştirilmiş bileşenler için uygundur. NDT cihazı genellikle delme aletleri, presler, ince duvarlı bileşenler, dişli çarklar, türbin kanatları, eksantrik milleri ya da kaynak dikişleri için kullanılır. Bunun haricinde, NDT cihazı, diğer pek çok sertlik test uygulaması için de uygundur. Farklı kuvvetlere sahip değiştirilebilir probları sayesinde NDT cihazı ile çeşitli uygulamalar gerçekleştirilebilir.

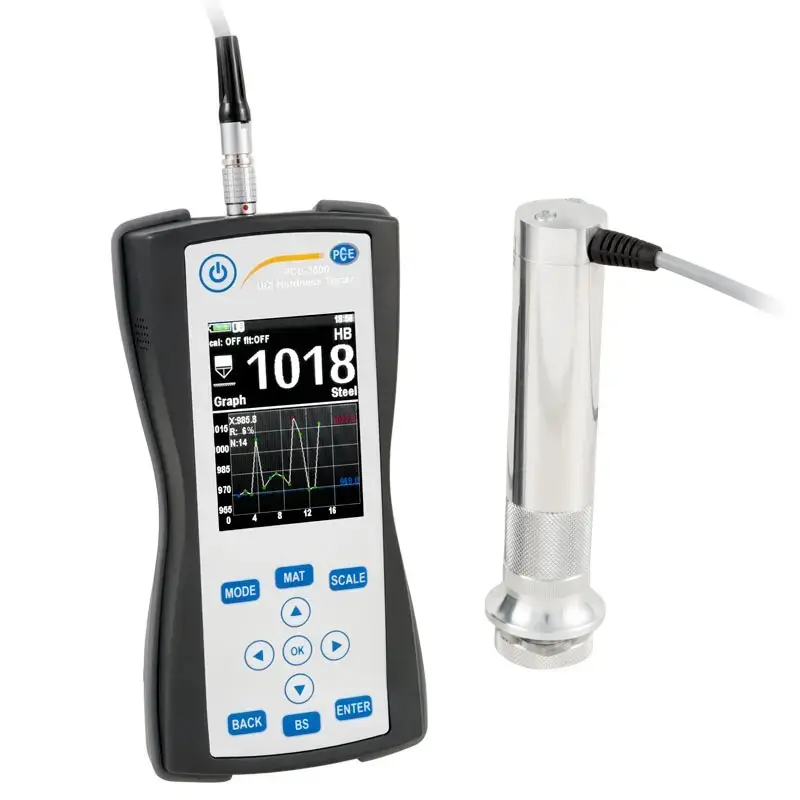

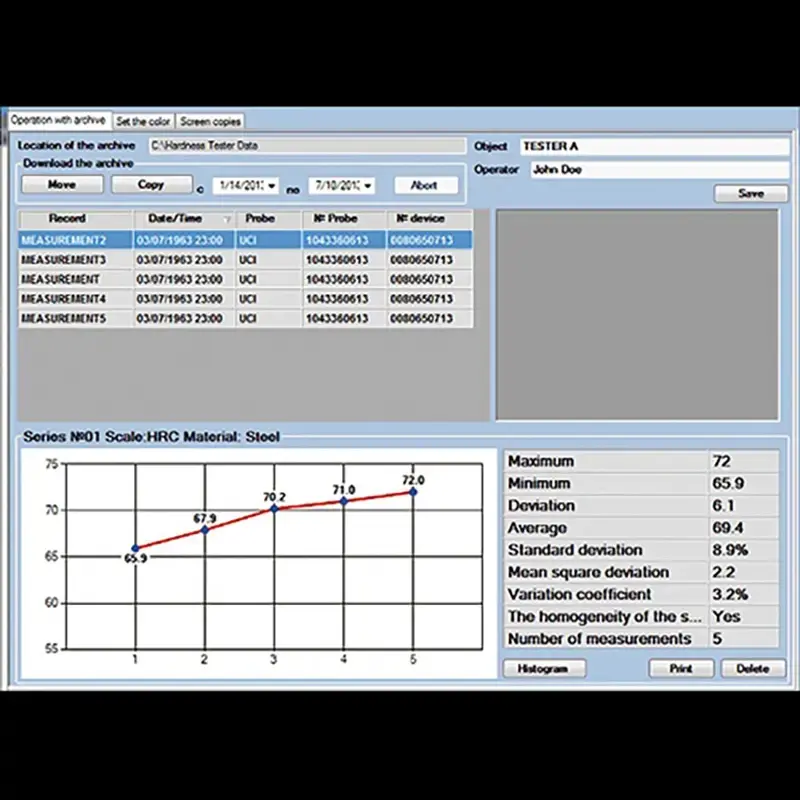

NDT cihazı ile sertlik ölçümü gerçekleştirildikten sonra, maksimum/minimum değer ve ortalama değer gibi çeşitli istatiksel değerler NDT cihazının ekranında görüntülenir. Böylece, standart sapma ve diğer katsayılar belirlenebilir, bir çubuk grafiği görüntülenebilir. NDT cihazının dahili hafıza özelliği ile ölçüm verileri yazılım aracılığıyla değerlendirilebilir.
