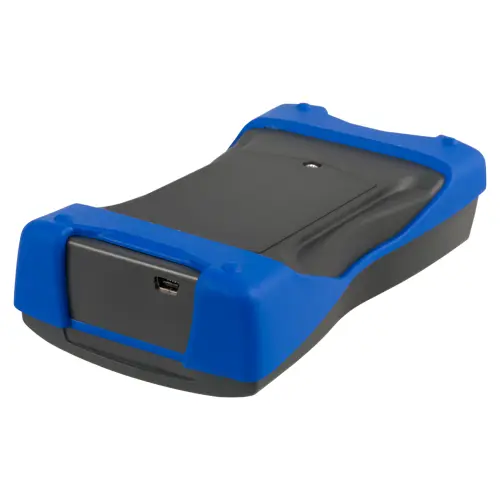

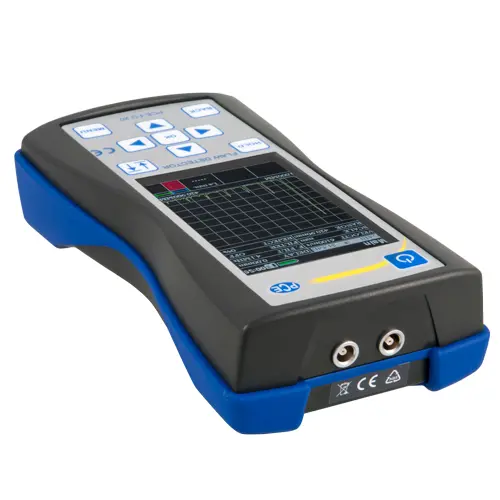

NDT Cihazı PCE-FD 20

Sip.no.: PCE-FD 20

EAN: 4250348715234

Ürün Bilgisi

NDT Cihazı PCE-FD 20
Malzeme testi / Pil ya da güç kaynağı / İki farklı ölçüm probu (45° ve 90°) /
1.5 metre uzunluğunda prob kablosu

NDT cihazı PCE-FD 20, malzeme testi için kullanılır. NDT cihazı, çatlak, boşluk vb. gibi kusurların testi ve kaynak kontrolü gibi çeşitli kullanım alanlarında tercih edilir. NDT cihazı, ultrason yöntemi ile yüzeylerde tahribatsız ölçüm sağlar.

NDT cihazı ile kusur tespitinin yanı sıra derinlik de belirlenebilir. NDT cihazı, malzeme kalınlığını belirleme imkanı sunar. Ultrason, farklı yoğunluk ve dalga empedansına sahip malzemelerin yüzeylerinde yansıtılarak dağılır. 45° ve 90° gibi çeşitli açılardaki problar kullanılarak ultrasonik dalgalar malzemeye gönderilebilir.

Ardından, tarama süresi ayarlanarak kalınlık belirlenebilir, kaynak kontrol edilebilir ve kusurlar tespit edilebilir. 250 gramlık hafifliğiyle NDT cihazı kolaylıkla taşınabilir. Ayarlanabilir frekanslar 1 … 10 MHz arasındadır. NDT cihazı 1000 … 9999 m/s’lik ses titreşimleri sağlar.

Özellikler

- 45° ve 90° ölçüm geometresine sahip problar

- Hafif

- Pil ya da güç kaynağı

- 1.5 metre sensör kablosu

- Parlak ve geniş ekran

- USB arayüzü

Teknik Bilgiler

Frekans Aralığı	1 ... 10 MHz
Tarama Süresi	6 ... 1000 µm
Ses Hızı	1000 ... 9999 m/s
Kayıt Aralığında Sapma	< ±0.025 µm

Alıcı Girişindeki Genlik Sinyallerinin 0 … 100 dB Aralığında Maksimum Sapması	< ±0.5 dB

Amplifikasyon Alanı	125 dB
Ortalama Malzeme Test Sayısı	1 ... 16

Kontrol Noktaları Sayısı (zaman içinde değişken artış)	15

Uyarma Darbesinin Yüke Ulaşma Süresi	0.0 ... 0.5 µs
Uyarma Darbesinin 50 Ohm Dirence Genliği	100, 200, 300

Alıcının -3 dB’de Çalışma Frekansı Aralığı	1 ... 10 MHz

Giriş Sinyalindeki Genliklerin Ekran Boyutunun 10 … 100% Aralığında Sapması	<1 dB

Tarama	1 ... 1000 µs
Tarama Gecikmesi	0 ... 2000 µs
Kayıt Aralıkları Ölçüm Aralığı	0 ... 1000 µs
Prob Gecikmesi	0 ... 2000 µs
Arıza Durumunda Otomatik Uyarı	Dual-gate

Zaman İçinde Değişken Artış için Ölçüm Aralığı	0 ... 2000 µs

Zaman İçinde Değişken Artış için Ölçüm Sınırlarının Ayarlanması	0 ... 100%

Sinyal Algılama (Alıcı)	Pozitif yarım dalga, radyo modu
Boyut	Cihaz: 80 x 162 x 35 mm Ekran: 48 x 74 mm

Güç Kaynağı	Pil: 1.5 V AA pil (3 adet) Güç adaptörü: 100 ... 250 V AC
Ağırlık	250 g (pilsiz)

Teslimat İçeriği

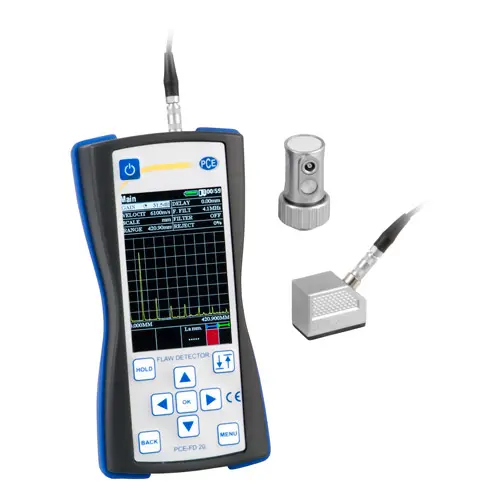

1 x NDT Cihazı PCE-FD 20
1 x Prob Kablosu (1.5 metre)
1 x Ultrason Probu (90°)
1 x Ultrason Probu (45°)
3 x 1.5 V AA Pil
1 x Şarj Kablosu
1 x USB Kablosu
1 x Yazılım
1 x Kullanım Kılavuzu
