NDT Ölçüm Cihazı PCE-BTM 2000A

Kayış gerginliğinin hızlı ve hassas ölçümü / 750 ölçüm değeri için bellek / Grafik ekran / Kolay kullanım / Hz ve N cinsinden ölçüm

Tahrik kayışları endüstri ve makine mühendisliğinde vazgeçilmezdir. Bir tahrik kayışının maksimum hizmet ömrü, optimum kayış gerginliğine bağlıdır. Kayış hasarının tetiklediği bir motor arızası durumunda ciddi maliyetler ortaya çıkabilir. Bu nedenle, motor ve kayış hasarını önlemek için kayış gerginliğinin düzenli olarak kontrol edilmesi şarttır. Tahrik kayışlarının kayış gerginliği, dijital NDT ölçüm cihazı ile hızlı ve güvenilir bir şekilde ölçülebilir. NDT ölçüm cihazı, kayış sistemlerinin frekans ölçümü yoluyla özellikle etkili bir şekilde kontrol edilmesi için kullanılır.

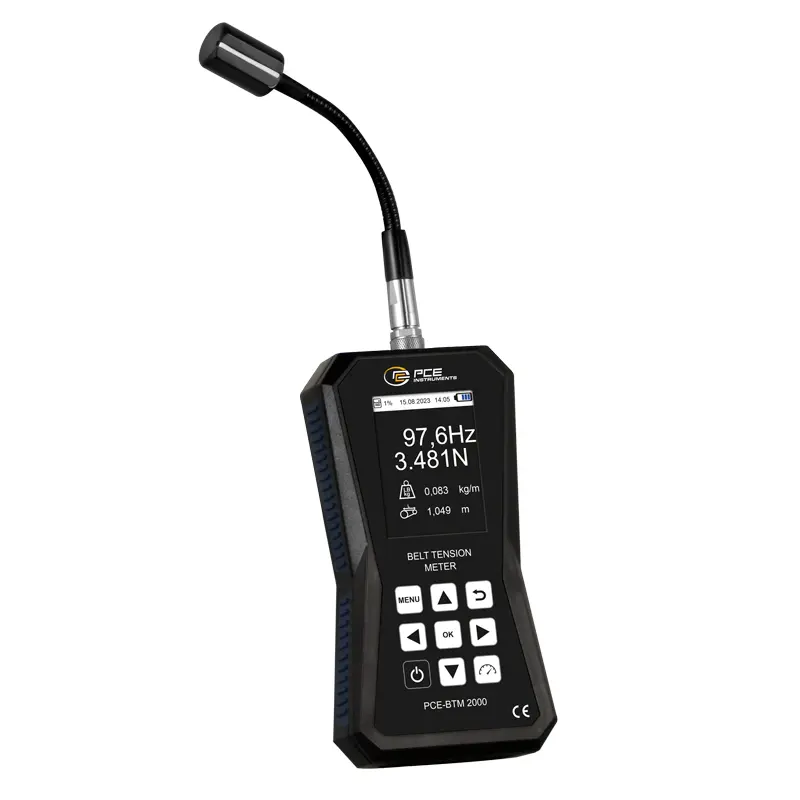

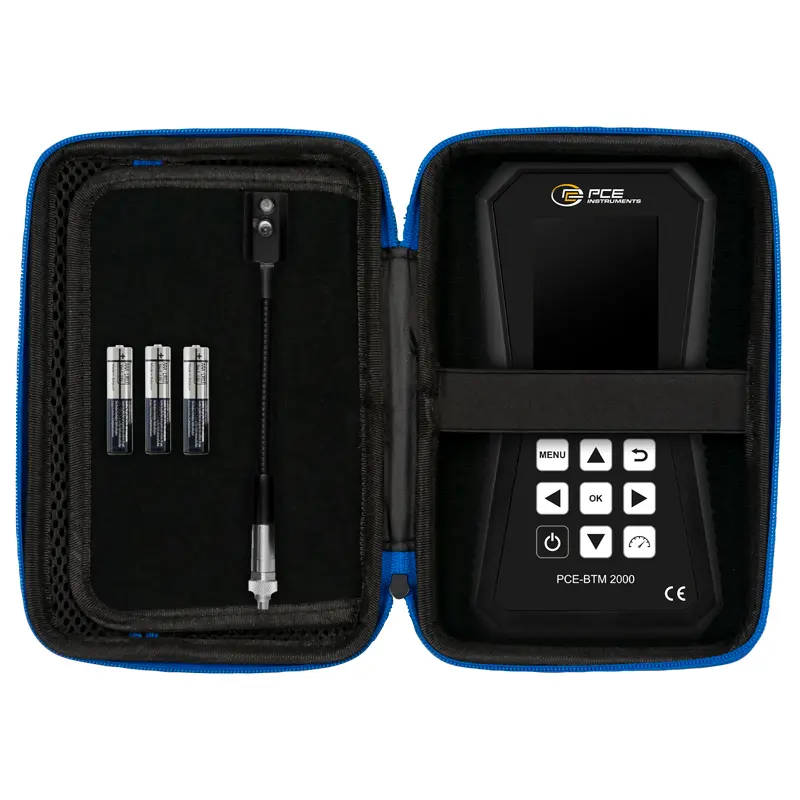

NDT ölçüm cihazı, kayış gerginliğini belirlemek için optik olarak ölçüm gerçekleştiren bir bakım aracıdır. NDT ölçüm cihazı, bir gösterge ünitesi ve bir sensör başlığından oluşur. NDT ölçüm cihazının sensör başlığı bir kaz boynuna takılıdır. Hareketli kaz boynu, kayış gerginliği ölçerin sensör başlığının esnek bir şekilde konumlandırılmasını ve erişilmesi zor yerlerde bile tahrik kayışlarının kayış gerginliğinin ölçülmesini sağlar. NDT ölçüm cihazı, kayış sabitken kayışın gerginliğini ve frekansını ölçer. Kayış üzerindeki küçük bir darbe kayışın titreşmesi için yeterlidir. NDT ölçüm cihazı, sensörü sayesinde kayışın bu şekilde oluşan doğal frekansını kaydeder ve bunu aydınlatmalı ekranında görüntüler. NDT ölçüm cihazı, kayış frekansından ve opsiyonel olarak girilen kayış uzunluğu ve kayış kütlesinden kayışın germe kuvvetini doğrudan belirleyebilir. NDT ölçüm cihazı sayesinde kullanıcı, kontrol edilecek kasnak sistemindeki kayış gerginliğini belirleyebilir ve gerginliği ayar noktasına ayarlamak için gerekli işlemleri yapabilir. Kayış gerginliğinin ölçülmesi yüksek hassasiyet gerektirir ve NDT ölçüm cihazı bunu hızlı ve güvenilir bir şekilde gerçekleştirir.

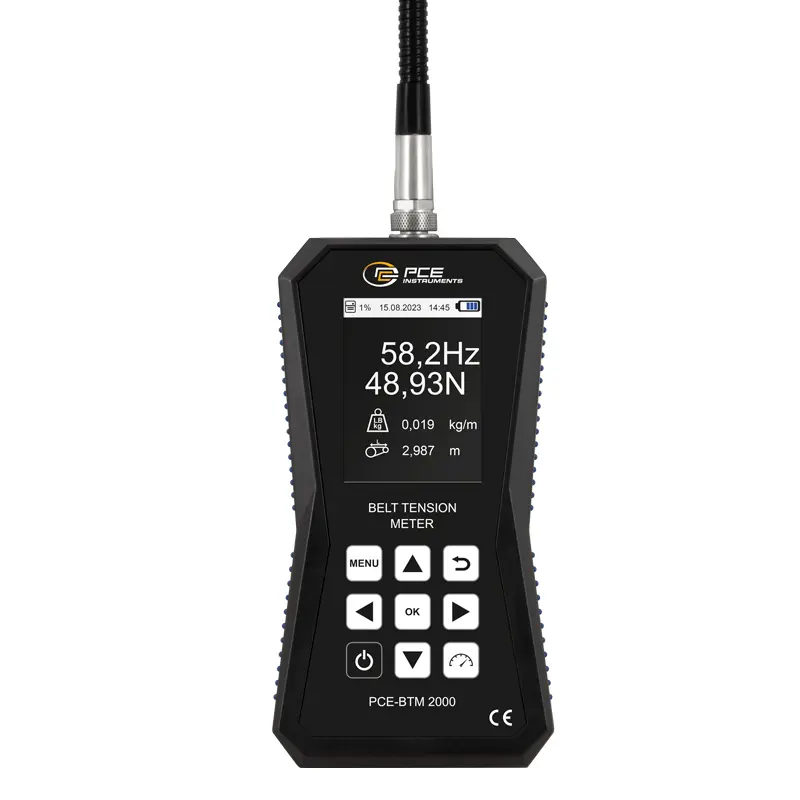

Kullanıcı, NDT ölçüm cihazını kullanırken N (SI birimi) ve Pound-Force (ABD birimi) ölçüm birimleri arasında seçim yapabilir. NDT ölçüm cihazının grafik ekranı ölçüm değerini Hz cinsinden kayış frekansı olarak gösterir. Kayış kütlesi ve uzunluğu girildiğinde NDT ölçüm cihazı kayış kuvvetini de Newton cinsinden gösterir. Sezgisel grafik menü, NDT ölçüm cihazının yüksek kontrastlı ekranında seçilebilir altı dilde görselleştirilir. NDT ölçüm cihazı, daha fazla analiz ve kalite güvence gereklilikleri için bir bellek ile donatılmıştır. NDT ölçüm cihazının belleğine her biri 50 ölçüm değerinden oluşan 15 grup halinde 750 veri seti kaydedilebilir. Bu sayede veriler, gerçek zamanlı bir ölçümden sonra kaybolmaz ve sonraki ölçümler için bellekte depolanabilir.

NDT gerginliğinin ölçülmesi, makinelerin ve sistemlerin optimum bakımı için her zaman gereklidir. PCE Instruments’ın sunduğu NDT ölçüm cihazı hem triger kayışlarının hem de V kayışlarının kayış gerginliklerini belirlemek için kullanılabilir. Kayış gerginliği, kayış tahriklerinin kurulumunda, ayarlanmasında, bakımında ve onarımında önemli bir parametredir. Bu nedenle, kayış gerginliği, kompakt NDT ölçüm cihazı ile tüm çalışma süresi boyunca düzenli olarak kontrol edilmeli ve gerekirse ayarlanmalıdır. NDT ölçüm cihazı kullanılarak tüm makine bileşenlerinin maksimum hizmet ömrü sağlanabilir. Kayış gerginliğinin çok yüksek ya da çok düşük olması hasara yol açabilir. Düzenli kontroller, rulman hasarı veya arızalı kayışların neden olduğu planlanmamış durma sürelerinden kaynaklanan takip maliyetlerini önemli ölçüde azaltabilir. Bu nedenle, NDT ölçüm cihazı, motor teknolojisi, endüstriyel üretim, step motorlar, alet ve makine yapımı veya bakım ve onarım alanındaki uygulamalar için uygundur. Cihazların, makinelerin ve sistemlerin uzun ömürlü olmasını ve yüksek performans göstermesini sağlamak için tahrik kayışlarının kayış gerginliğini düzenli olarak ölçmek önemlidir.

PCE Instruments, NDT ölçüm cihazının yanı sıra PCE-BTM 2000 SHL kaz boynu sensörünü de sunar. Bu sensör, kurulu sistemlerde erişilmesi zor ölçüm noktalarına ulaşmak için uzun bir kaz boynuna ve spiral bir kabloya sahiptir.

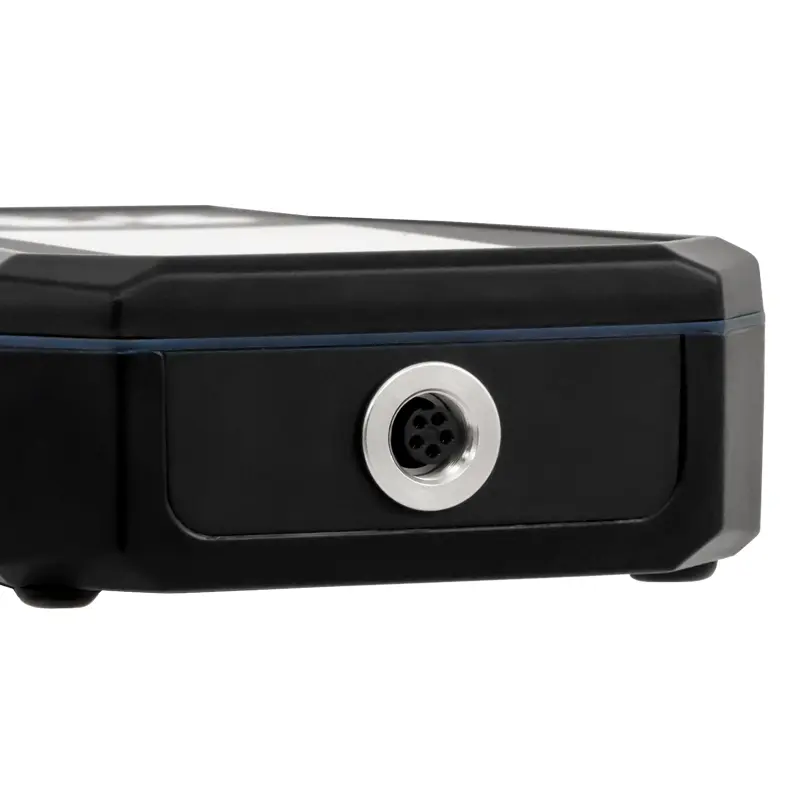

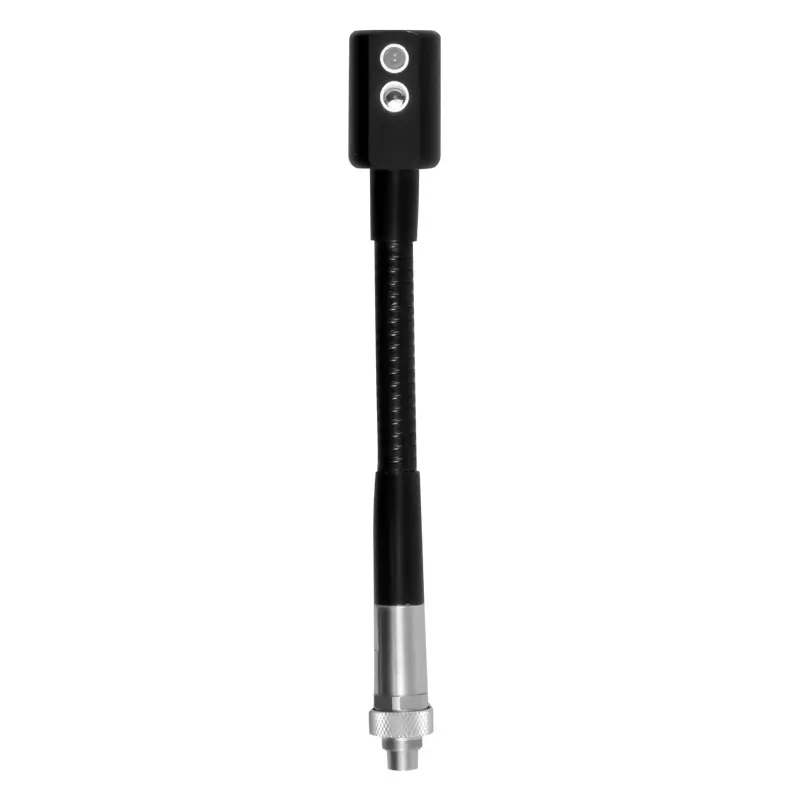

Kısa kaz boynu PCE-BTM 2000 SHS yedek sensörü, NDT ölçüm cihazı PCE-BTM 2000A’ya kolay bir şekilde vidalanabilir. Esnek sensör boynu sayesinde erişilmesi zor ölçüm noktalarına bile ulaşılabilir.


Çevresel kuvvet: Kayış tarafından iletilecek etkin kuvvete karşılık gelir ve uygulanan motor gücüne, dolayısıyla torka, motor devrine ve kasnak çapına bağlıdır. Çevresel kuvvet, kuvvet dengesini korumak için kayışın tellerinde farklı kuvvetlerin oluşmasına neden olur. Yüklenen ve boşaltılan kuvvetler arasındaki fark, kayışa iletilen çevresel kuvvete karşılık gelir.

Sürtünme kuvveti: Tahrik kasnağındaki sürtünme kuvveti, motor torkunun kayış üzerinden çıkış kasnağına iletilmesini sağlar. Çıkış kasnağında, çevresel kuvvet ile çıkış kasnağının çapının yarısının çarpımına karşılık gelen kullanılabilir bir tork oluşturulur.

Merkezkaç kuvveti: Merkezkaç kuvveti, artan hızlarla birlikte artar ve kayışın esnemesini ve dolayısıyla kavramasını kaybetmesine neden olur. Bu durumda, merkezkaç kuvveti yapışma kuvvetine karşı etki eder.

Ön gerilme kuvveti: Ön gerilme kuvveti, dinamik koşullar altında yükte çalışma ve rölantide çalışma sırasında farklıdır. Statik koşullarda ön gerilme her iki çalışmada da aynıdır. Ön gerilme, statik durumda bir kayış gerginliği ölçer aracılığıyla ayarlanmalıdır. Böylece, dinamik koşullar altında kayıştan kasnağa kuvvet aktarımını sağlamak için kasnaklar üzerinde yeterli yapışma olurken aynı zamanda çalışma durumunda kayışa etki eden merkezkaç kuvveti de dikkate alınır. Ancak, ön gerilme çok yüksek ayarlanmamalıdır. Aksi takdirde, yük altında kayış hasarı ve/veya yatak hasarı meydana gelebilir. Her kayış ve ilgili uygulama için özel olarak doğru ön gerilme seçilmelidir. Kayış üreticileri genellikle uygun ön gerilimi kuvvetler veya frekanslar şeklinde belirtir. Kurulumdan sonra ve bir kayış tahrikini devreye almadan önce gerekli ön gerilimi doğru bir şekilde belirlemek için bir kayış gerginliği ölçer kullanılabilir.
