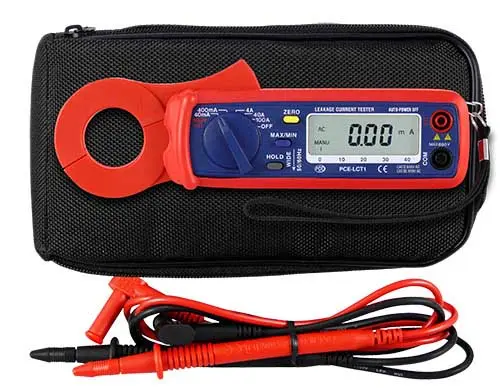

Ölçü Aleti PCE-LCT 1
Kaçak akım kontrolü / RMS ölçümü / Süreklilik ve direnç testi / 400 V’a kadar voltaj ölçümü
Ölçü aleti PCE-LCT 1 ile 100 A’e kadar olan kaçak akımları ölçmek mümkündür. Kaçak akım, normalde akım iletmek için tasarlanmamış bir elektrik iletkeninden akım geçtiğinde ortaya çıkar. Ölçü aleti, bu akımları algılayarak ekranda görüntüler. Ölçü aleti yardımıyla yalıtımdaki hatalar tespit edilebilir. Bu şekilde, özellikle kapatılamayan ya da kapatılmaması gereken makinelerin çalıştırıldığı ve yalıtımın henüz test edilmediği durumlarda avantaj sağlanır.

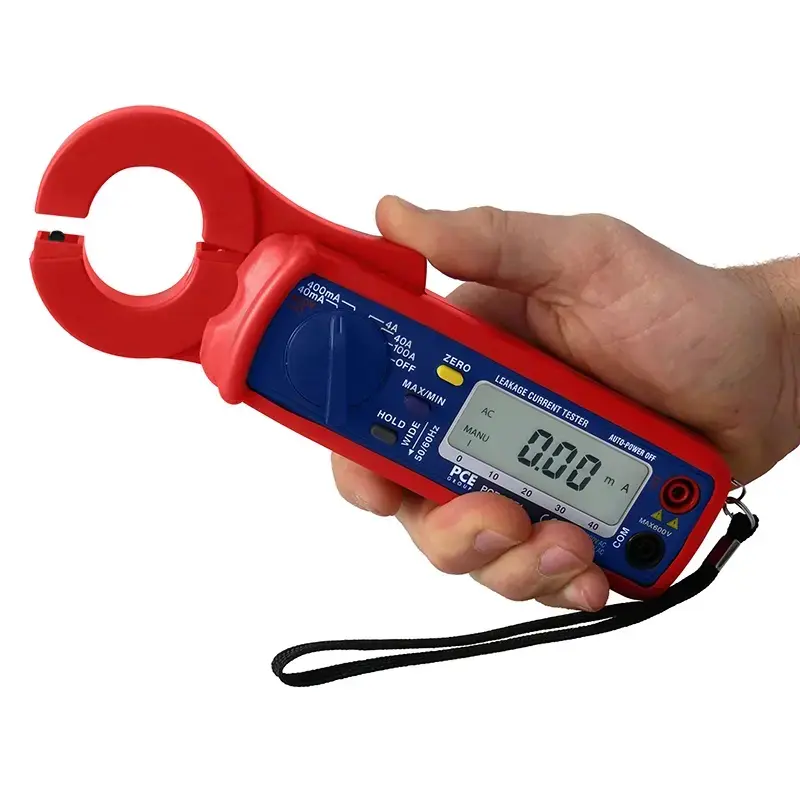

Ölçü aleti, kaçak akımların haricinde normal akım akışını, 400 V’a kadar voltajı, direnci ve sürekliliği de ölçebildiğinden ekipman testinin yanı sıra diğer ölçüm görevleri için de idealdir. Ölçü aleti, kompakt tasarımı sayesinde pantolon cebine sığar. Sağlam kauçuk koruyucu, Ölçü aletinin alçak mesafeden düşmelere karşı korunmasını sağlar ve ölçü aletinin özellikle elektrik denetimlerinde ve atölyelerde güvenilir bir yardımcı haline getirir.
| Kaçak Akım ve Akım (AC A) | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 40 mA | 10 µA | 50 / 60 Hz | 400 Hz ... 1 kHz | |
| 400 mA | 100 µA | ± (1% + 0.5 mA) | ± (4.5% + 0.5 mA) | |
| 4 A | 1 mA | ± (3% + 5 mA) | ± (3% + 5 mA) | |
| 40 A | 10 mA | ± (4% + 0.1 A) | ± (4% + 0.1 A) | |
| 80 A | 100 mA | ± (4% + 1 A) | ± (4% + 1 A) | |
| 80 A - 100 A | 100 mA | ± (2.5% + 1 A) | ± (3% + 1 A) | |
| ± (5% + 1 A) | ± (5% + 1 A) | |||
| Voltaj (AC V) | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 400 V | 1 V | 50 / 60 Hz | 400 Hz ... 1 kHz | |
| ± (1.5% + 2 dijit) | ± (2% + 4 dijit) | |||
| Direnç | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | Alarm | |
| 40 … 400 Ω | 0.1 Ω | ± (1 % + 2 dijit) | Ölçüm değeri <38Ω | |
| Diğer Teknik Özellikler | ||||
| Ekran | 3 3/4 | |||
| Ölçülebilir Elektriksel Büyüklükler | AC V, AC A, direnç | |||
| Güvenlik Standartları | CAT III 300 V / CAT II 400 V | |||
| Pens Çapı | 30 mm | |||
| Giriş Empedansı | 10 MΩ | |||
| Kayıt Aralığı | 2 Hz (sayısal değerler), 20 Hz (çubuk grafik) | |||
| Çevre Koşulları | -10 °C ... 50 °C | |||
| Ortam Nemi | <%85 n.o | |||
| Depolama Koşulları | -20 °C ... 60 °C | |||
| Otomatik Kapanma | 30 dakika sonra | |||
| Güç Kaynağı | 9 V blok pil | |||
| Giriş Akımı | 10 mA | |||
| Boyut | 200 g | |||
| Ağırlık | 210 x 62 x 35.6 mm | |||
