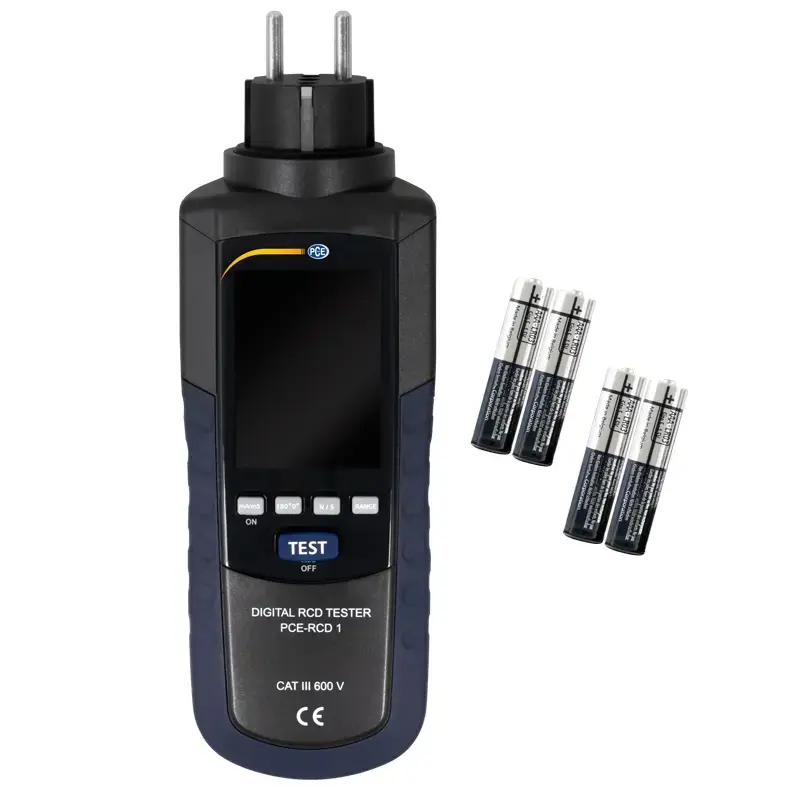

Ölçü Aleti PCE-RCD 1
FI anahtarının hızlı testi / Çeşitli test akımları seçilebilir / Tetikleme akımı ve
tetikleme süresini belirleme / Seçici ya da normal FI anahtarı

Ölçü aleti PCE-RCD 1, FI devre kesicilerinin tetikleme akımını ve tetikleme süresini belirler. Seçilebilir çeşitli test akımları sayesinde ölçü aleti çok esnek bir şekilde kullanılabilir. Her bina tesisatında kaçak akım koruma cihazları bulunur. Bu cihazlar, kaçak akımın meydana gelmesi durumunda güç kaynağını keser.

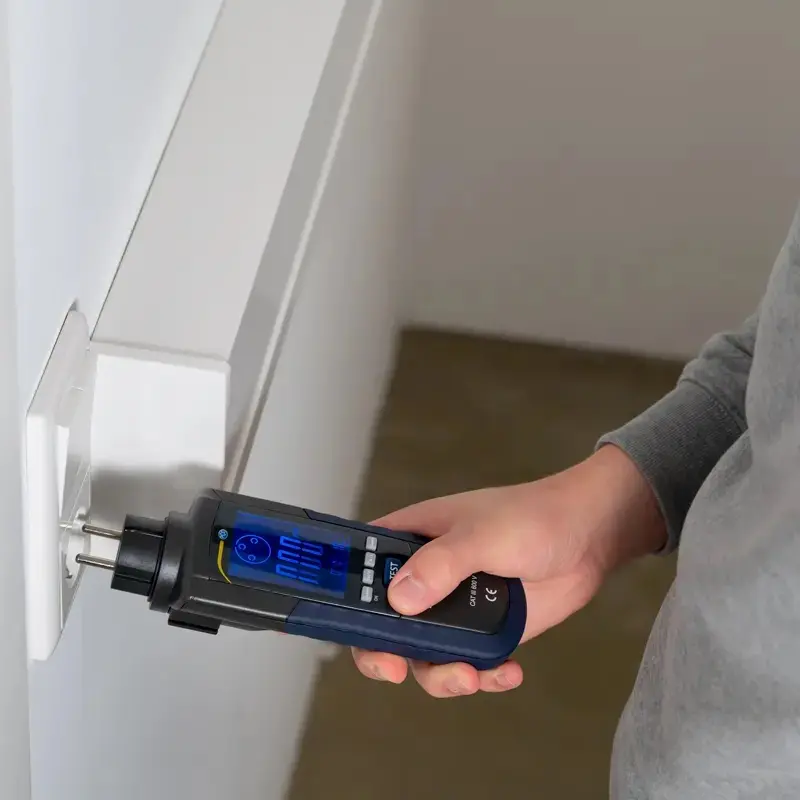

Ölçü aleti, kaçak akımın akmasına izin vererek hangi devre kesicinin kaçak akıma tepki verdiğini belirler. Bunun haricinde, tepki süresi de ölçülür. Tetikleme akımı ve tetikleme süresi, FI anahtarının güvenlikle ilgili parametreleridir. Ölçü aleti PCE-RDC 1’in kullanımı çok basittir. Ölçü aleti ile maksimum test akımının yanı sıra FI devre kesici türü (normal ya da seçici) ve tetikleme akımı ya da tetikleme süresi ölçümü ayarlanabilir.

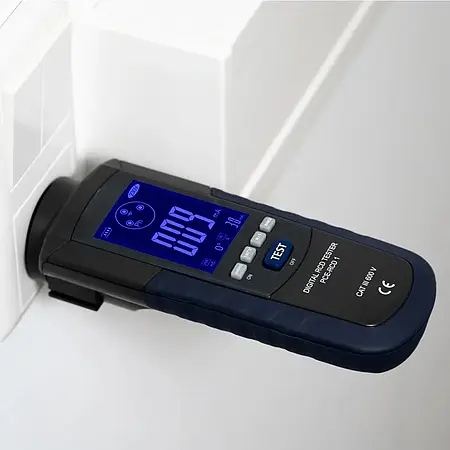

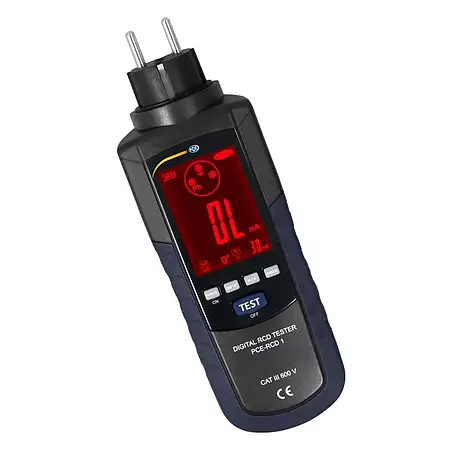

Bunun haricinde test akımının pozitif ya da negatif bir yarım dalga ile başlayacağı da seçilebilir. Gerekli tüm ayarlar yapıldıktan sonra bir tuşa basılarak ölçüm başlatılabilir. Ölçü aleti, ekran rengi aracılığıyla iyi / kötü değerlendirmesi sunar. Ölçüm değerleri, ölçü aletinde bulunan büyük LCD ekranda net bir şekilde okunabilir. Ölçü aleti, giriş voltajının çok yüksek olması, topraklama olmaması ya da topraklama potansiyelinin 50 V’un üzerinde olması durumunda bir uyarı sinyali üretir.
